Genel Bakış

Seçici dalga lehimleme, delikli bileşenlerin lehimlenmesinin geliştirme gereksinimlerini karşılamak için icat edilen özel bir dalga lehimleme şeklidir.Esas olarak ileri teknoloji elektronik ürünlerdeki delikli bileşenlerin lehimlenmesi için uygundur.Örneğin: askeri elektronik ürünler, otomotiv elektroniği, anahtarlamalı güç kaynağı ürünleri ve daha yüksek lehimleme güvenilirliği gerektiren diğer endüstriler.I.C.T çevrimiçi seçici dalga lehimleme, Çin'de geliştirilen ve montajı yapılan yüksek performanslı bir ekipmandır.Yüksek hacimli işlemlerde daha fazla esneklik veya çok dalgalı lehimleme için.Akıtma, ön ısıtma ve lehimlemenin ayrılması nedeniyle paralel işlem, iki püskürtme başlığına kadar çalışma, üst konveksiyon ısıtmalı beş adede kadar alt ön ısıtma, montaj standlarına ve çevreye bağlantı için mükemmel, proses kontrolü için izlenebilirlik sistemlerine bağlantı.

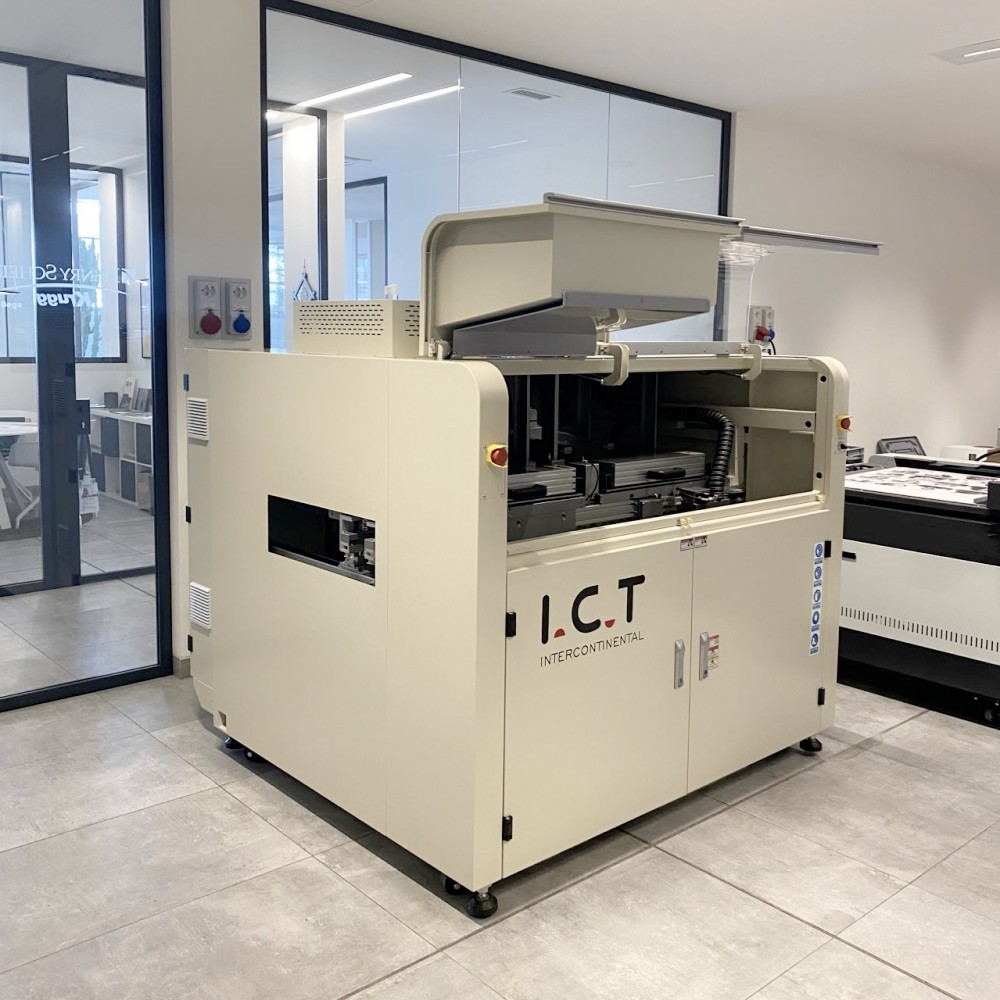

I.C.T SS540/ SS550 çevrimiçi seçici dalga lehimleme, Çin'de geliştirilmiş ve montajı yapılmış yüksek performanslı bir ekipmandır.

I.C.T-SS540

I.C.T-SS550

1. PCB plaka sabit, püskürtme ve lehimleme platformu hareketli;

2. Yüksek lehimleme kalitesi, lehimlemenin geçiş oranını büyük ölçüde artırır;

3. SMEMA çevrimiçi taşımacılığının modüler tasarımı, esnek hat oluşumu için müşterileri destekler;

4. Tam bilgisayar kontrolü.Hareket yolu, lehim sıcaklığı, akı türü, lehim türü, N2 sıcaklığı vb. gibi tüm parametreler PC'de ayarlanabilir ve PCB menüsüne kaydedilebilir; en iyi izlenebilirlik ve tekrarlanabilir lehimleme kalitesinin elde edilmesi kolaydır;

5. Otomatik dalga yüksekliği kalibrasyon işlevi, her belirli PCB sonrasında dalganın yüksekliğini kontrol etmek ve kalibre etmek, böylece dalganın çok iyi bir stabilitesini korumak için;

6. CCD Mark konumlandırma fonksiyonu, her belirli PCB sonrasında PCB'nin işaret noktasını kontrol etmek için;

7. Dökme alüminyumdan yapılmış kendinden tasarımlı hareket masası, hızlı hareket hızıyla daha hafif;

8. Panasonic servo motor ve sürücü, vidalı mil ve lineer lonca rayı ile stabil, daha az gürültü ve stabil hareket sağlar;

9. Hareket tablasının üzerindeki toz geçirmez plaka ile, bilyalı vidaya zarar verecek şekilde akı veya lehimin düşmesini önlemek için;

10. Almanya menşeli jet valfi küçük akı noktasıyla seçilmiştir; lütfen akı katı içeriğinin %10'dan az olması gerektiğini unutmayın;

11. Akı, basınç tankı tarafından stoklanır, akı miktarından etkilenmeden basıncın stabil olduğundan emin olun;

12. Elektromanyetik pompa bobini, zirvenin stabilitesini ve güvenilirliğini sağlamak için Alman ithal markasını benimser;13. Lehim kabı, korozyon önleyici kaplamalı paslanmaz çelikten yapılmıştır, sızıntı yapmaz, ayrıca müşteri gereksinimlerine göre titanyum alaşımı da kullanılabilir;

14. Dışarıda dökme demir ısıtıcı ile sağlam ve hızlı ısınma;

15. Lehimlemeyi mükemmel şekilde ıslatmak ve lehim cürufunu azaltmak için N2 çevrimiçi ısıtma sistemi;16. Konveyör için paslanmaz çelik rulolu, giyilemez

Özellikler 1 Flux sistemi:

1. Küçük akı noktasıyla değerli akı sonucu elde etmek için Alman yüksek frekanslı darbe enjeksiyon valfi, akı katı içeriği %10'dan az olmalıdır.Akı nozulu sıkışma algılama fonksiyonu isteğe bağlıdır.

2. Kolay bakım için akı kalıntısını yakalamak amacıyla jet valfinin altında tepsili konfigürasyondur.

3. Meme XY platformuna monte edilmiştir, tekrarlama ve konumlandırma doğruluğu 0,02 mm'ye ulaşabilir.

Özellikler 2 Ön ısıtma sistemi:

1. Makine standart olarak alt IR ön ısıtma ile donatılmıştır ve ön ısıtma alanı ayarlanabilir;üst sıcak hava ön ısıtma, kızılötesi ısıtma İletim verimli ve stabildir.

2. Ön ısıtma alanını maksimuma çıkarmak için tasarım yapısı.

3. Sıcaklık stabilitesini sağlamak için her yönüyle yüksek sıcaklıkta pamuklu tasarım.

4. Isı üreten ve ısı ileten parçalar ve motorlar en iyi markaları benimser.

5. Bakım eklenti tasarımı, aletsiz bakım modu.

Özellikler 3 Lehimleme sistemi:

1. Elektromanyetik pompa bobini, zirvenin stabilitesini ve güvenilirliğini sağlamak için İsveç 'PRECIMETER' markasını benimser.

2. Lehim sıcaklığı, N2 sıcaklığı, dalga yüksekliği, dalga kalibrasyonu vb. hepsi yazılımda ayarlanabilir.

3. Lehim kabı, korozyon önleyici kaplamalı, sızıntısız paslanmaz çelikten yapılmıştır.Dışarıda dökme demir ısıtıcı ile sağlam ve hızlı ısınma.

4. Lehimlemeyi mükemmel şekilde ıslatmak ve lehim cürufunu azaltmak için N2 çevrimiçi ısıtma sistemi.

Özellikler 4 İletim sistemi:

1. Özel malzeme profilleri stabiliteyi sağlar ve rasyonel tasarım kolaylık sağlar.

2. İletim modülü silindirden oluşur.

3. PCBA yan kelepçe ve üst kelepçe sistemi, kartın stabilitesini sağlayabilir.

4. Kalınlaştırılmış özelleştirilmiş ray, 20KG yük.

Özellikler 5 Kontrol sistemi:

1. Keyence KV7500 PLC+Keyence modülü üst düzey veri yolu kontrol sistemi, sistemin kararlılığını ve genişletilebilirliğini sağlar.

2. CE ve diğer standartlara uygundur.

3. Endüstri 4.0'ın zemin altı tasarımı.

4. Kapasite gelişimini sağlayın, lehimleme makinesi modülünün temel kontrolünü ekleyin ve stabiliteyi sağlayın.

Özellikler 6 İşletim sistemi:

1. Kılavuzlu programlama modu.

2. CCD hızlı programlama fonksiyonu.

3. Resim programlama, koordinat düzeltmesi yapma, akıllı doğrulamayı koordine etme.

4. Arayüzün gerçek zamanlı veri görselleştirmesi.CCD lehimleme gerçek zamanlı izleme arayüzünün tek tuşla değiştirilmesi.5. Çince, İngilizce değiştirilebilir.

Özellikler 7 İstihbarat sistemi:

1. MES standartları ve uyarlanabilirliği, WIFI bağlantısı, çevrimiçi yazılım yükseltmesi, uzaktan kumanda, akıllı.

2. Lehimleme verileri, her bir lehimleme noktasının işlemini doğrulamak için izlenebilir
