EV Şarj Kazık Üretimi için Akıllı Fabrika Çözümü

Görüntüleme sayısı:0 Yazar:Bu siteyi düzenle Gönderildi: 2025-04-16 Kaynak:Bu site

Sor

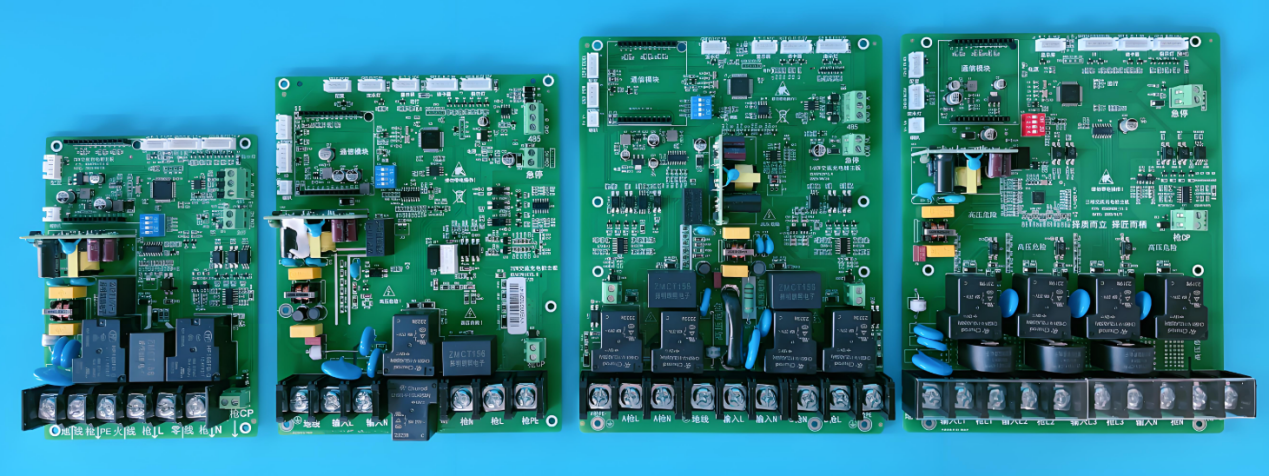

EV şarj yığını PCBA

I.C.T, EV şarj kazık üretimi için özel olarak optimize edilmiş ve üreticilerin üstün kalite, maliyet-verimlilik ve otomasyon sağlarken büyüyen piyasa taleplerini karşılamasını sağlayan kapsamlı bir SMT ve Dip ve Kaplama Tam Hatlı Çözüm sağlar.

SMT ve şarj istasyonu için dip üretimi PCBA

Şarj istasyonları içindeki çekirdek kontrol panoları, yüksek güç dönüşümleri, akıllı ölçüm, iletişim modülleri ve sıcaklık kontrolü dahil olmak üzere giderek daha karmaşık işlevleri ele alır. Bu karmaşıklık, yüksek lehim eklem güvenilirliği, verimli izlenebilirlik ve sağlam kalite güvencesi ile hassas SMT ve dip ve kaplama üretimi gerektirir.

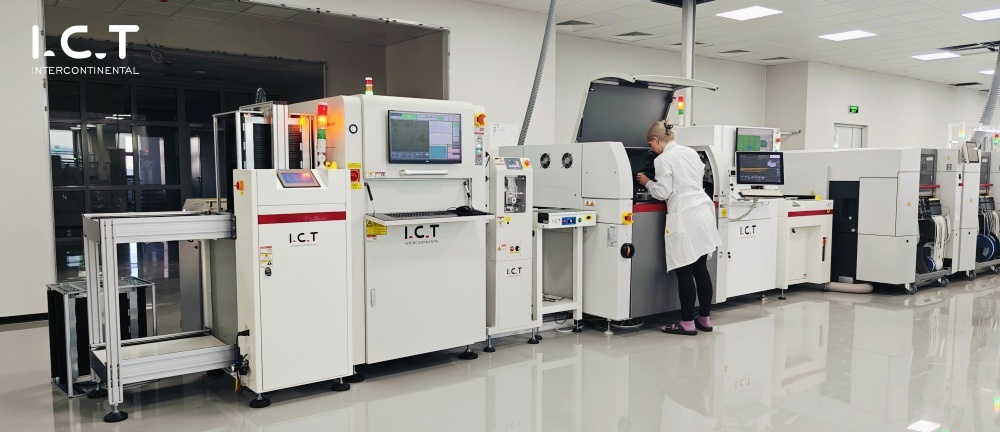

I.C.T EV şarj yığınları için complet SMT çizgi çözümü

SMT satır yapılandırması:

I.C.T, yüksek güçlü EV şarj istasyonu panoları için özelleştirilmiş modüler, Tipik yapılandırmalar şunları içerir: tam otomatik bir SMT üretim hattı sunar.

Lehim macun hazırlığı :

PM-500 S eski macun mikseri

Tahta kullanım ve temizlik :

Ld-l yükleyici / un; oader , PC-350 PCB temizleyici

Baskı ve Teftiş :

Dek stensil yazıcı, I.C.T-s400 3d SPI

Seçme ve Yer Sistemleri :

Siemens SX2 Serisi Yerleştirme Makineleri

Geri Çekme Lehimleme :

I.C.T lyra622 Reklam Fırını

Optik İnceleme :

AI-5146-3D Ön Reflow AOI , OMRON VT-S1080 Post-Reflow AOI

Kalite Güvence Ekipmanı

Yüksek voltajlı EV şarj bileşenlerinin gerektirdiği stabilite ve hassasiyeti sağlamak için:

X-ışını muayenesi : I.C.T x-7900 , xc3100
PCBA Temizlik : İyonik kontaminasyon kontrolü için i .Ct-5600
Akıllı Depolama : Siemens MSD Akıllı Malzeme Kulesi

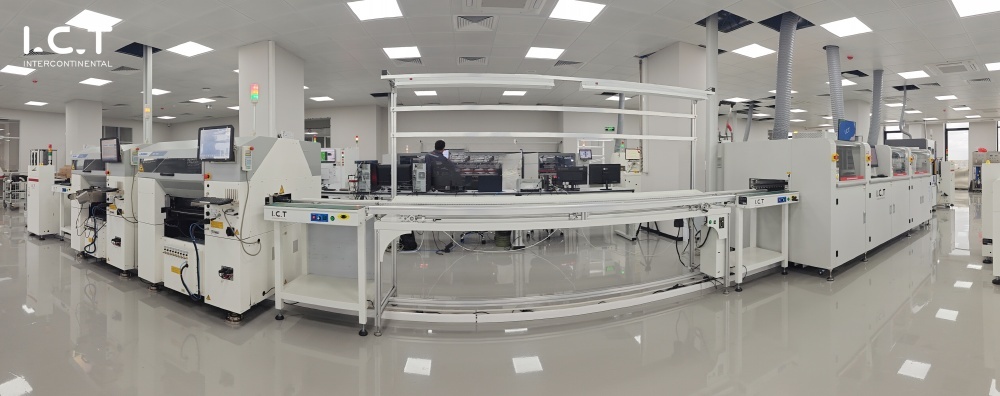

Dip montajı & THT lehimleme çözümü

Transformatörler, röleler ve büyük konektörler gibi delikli bileşenler için-EV şarjında common PCBA tasarımlar-I.C.T, seçici lehimleme ve muayene sistemleri ile gelişmiş bir daldırma hattı sağlar.

Geri Çekme Lehimleme Makineleri :

J UKI JM100 ODD FORM EKLE MAKİNESİ , I.C.T SS550D-P1 Seçici Dalga Lehimleme Makinesi

Manuel yerleştirme ve destekli araçlar :

Otomatik Ekleme Platformları I.C.T-3000, S Oldering Robotlar I.C.T-OLSR300

Satıcı Sonrası Temizlik & AOI :

Sıfır defekt teslimatını sağlamak için tam inceleme

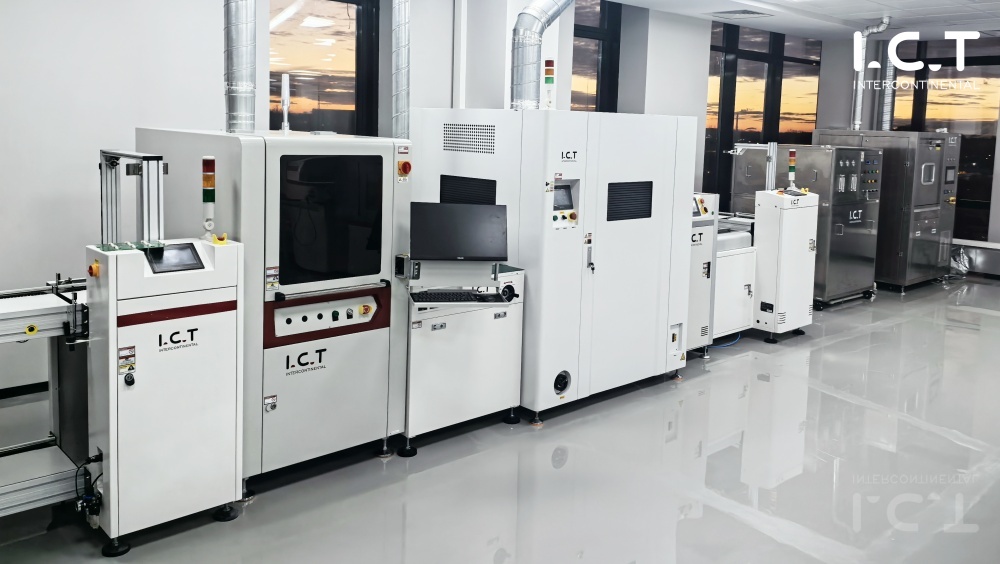

Geri akış işlevine sahip konformal kaplama hattı

EV şarj cihazları genellikle PCBA s için çevre koruması gerektiren dış mekan veya endüstriyel ortamlarda çalışır. I.C.T Otomatik konformal kaplama hattı şunları sağlar:

Seçici sprey ve film kaplama

I.C.T -t550u kaplama makinesi

Otomatik UV kürleme

I.C.T-U2 UV Kürleme Fırını

Geri akış izlenebilirliği

Kaplama sonuçları ve PCBA kimliği otomatik olarak MES sistemine bağlantılıdır

Kaplama

PCBA kaplama asansör , kaplama palet , kaplama konveyör

Personel (Üretim hattı ihtiyaçlarına dayalı personel)

İstasyon	Yoklama yapmak
SMT satır	3 operatör (yükleyici, yazıcı, yerleştirme)
AOI + geri dönme	1 Kalite Teknisyeni
Dip hattı	4-5 operatör (yerleştirme + lehimleme)
Kaplama hattı	1-2 operatör
Yaşlanma test alanı	1 test cihazı
Mühendislik + QC	1 İşlem Mühendisi + 1 QC Personeli
Toplam	Vardiya başına 12-14 personel

Kapasite hesaplaması ve enerji tüketimi

	Kapasite	Enerji tüketimi
PCB boyut: 400*300mm, örnek olarak
SMT	SMD bileşenleri Makinenin 47.000/cph'sine dayanarak, gerçek üretim deneyimi puanları% 47.000*40 ve 94 adet saatte üretilebiliyor. Şarj yığınlarının üretimi, piyasadaki yeni enerji araçlarının sayısı ile yakından ilişkili olduğundan, araçların yığınlara 1: 1 oranına göre hesaplanır. Yalnızca şarj yığınları göz önüne alındığında, yıllık çıktı talebi çok yüksek olmayacaktır.	Toplam Güç: Yaklaşık 70kW Enerji tüketimi: 20kW/s Gaz Tüketimi: 5-10m³/s.
Dalmak	Eklenti bileşenlerinin sayısı: 35 bileşen, Fırını geçmek için bir fikstür kullanın, Fikstür boyutu: 450*350mm, Dalga lehimleme üretim hızı: 1000mm/dk. 100pcs/s 1 saat içinde üretilebilir	Toplam Güç: Yaklaşık 33kW Enerji tüketimi: 10kw/s Gaz Tüketimi: 3-5m³/s.
Kaplama	Kaplama hızı: 200mm/s Tutkal spreyinin genişliği: 5mm. 30 adet/s 1 saat içinde üretilebilir	Toplam Güç: Yaklaşık 25kW Enerji tüketimi: 7kw/s Gaz Tüketimi: 3-5m³/s.

Daha fazla bilgi edinmek için lütfen videoyu izleyin:

EV Şarj Kazık Endüstrisine Genel Bakış

Çin, dünyanın en büyük ikinci ekonomisi olarak, 2023 itibariyle yolda 20 milyondan fazla yeni enerji aracı (NEV) ile EV Devrimi'nin ön saflarında yer alıyor. Bu büyüme, şimdi ülke çapında 7 milyondan fazla birimden oluşan EV şarj yığınlarının hızlı bir şekilde konuşlandırılmasını sağladı. Şarj altyapısı, Çin'in 'yeni altyapı ' stratejisinin temel taşıdır ve ulusal ve yerel yönetim politikalarıyla daha da desteklenmektedir.

Zorluklar ve fırsatlar

Kamu ve Özel Dağıtım : Kamu Şarj Kazıkları, büyük doğu şehirlerinde yoğunlaşan yaklaşık%40'tır. Özel kurulumlar eski altyapı ve mülk kısıtlamaları gibi engellerle karşı karşıyadır.
Teknolojik kayma : Hızlı ve ultra hızlı şarj (≥350kW), sıvı soğutmalı şarj tabancaları ve V2G (araç-şebeke) etkileşimi gibi yeniliklerle birlikte ana akım haline geliyor.
Gelecekteki eğilimler : Akıllı şehirlerle entegrasyon, sanal enerji santralleri ve enerji depolama sistemleri, enerji geçişinde çok önemli bir teknoloji olarak yığınları şarj eden konumlandırıyor.

Elektrikli araç şarj istasyonlarına yönelik küresel talep artmaya devam ettikçe, üreticiler rekabet gücünü korumak, ürün güvenilirliğini sağlamak ve düzenleyici standartları karşılamak için otomatik SMT} ve üretim hatlarını daldırmalıdır. I.C.T Endüstri lideri ekipman ve anahtar-teslim çözümleri zaten Asya ve Avrupa genelinde önde gelen şarj kazık üreticilerine hizmet vermektedir.
