I.C.T- AI-5146
I.C.T
| Miktar： | |
|---|---|
| I.C.T Çevrimiçi AOI İnceleme Makinesi AI-5146
I.C.T çevrimiçi aoi inceleme makinesi AI-5146, gerçek zamanlı olarak PCB görüntü yakalamak için yüksek hassasiyetli renkli bir kamera kullanır. Bileşen ve lehim kusurlarını akıllıca tespit etmek için CNN derin öğrenmeyi uygular. Bu smt üretim hattı çevrimiçi aoi makinesi, yeniden akış öncesi ve yeniden akış sonrası kontrollere uyar. Düşük yanlış alarmlar, yüksek hız ve kolay kurulum sunar. Kullanıcılar %10'un altındaki GR&R ile istikrarlı sonuçlar elde eder. Daha iyi fabrika akışı için uzaktan kontrolü ve MES veri bağlantılarını destekler.
| Özellik

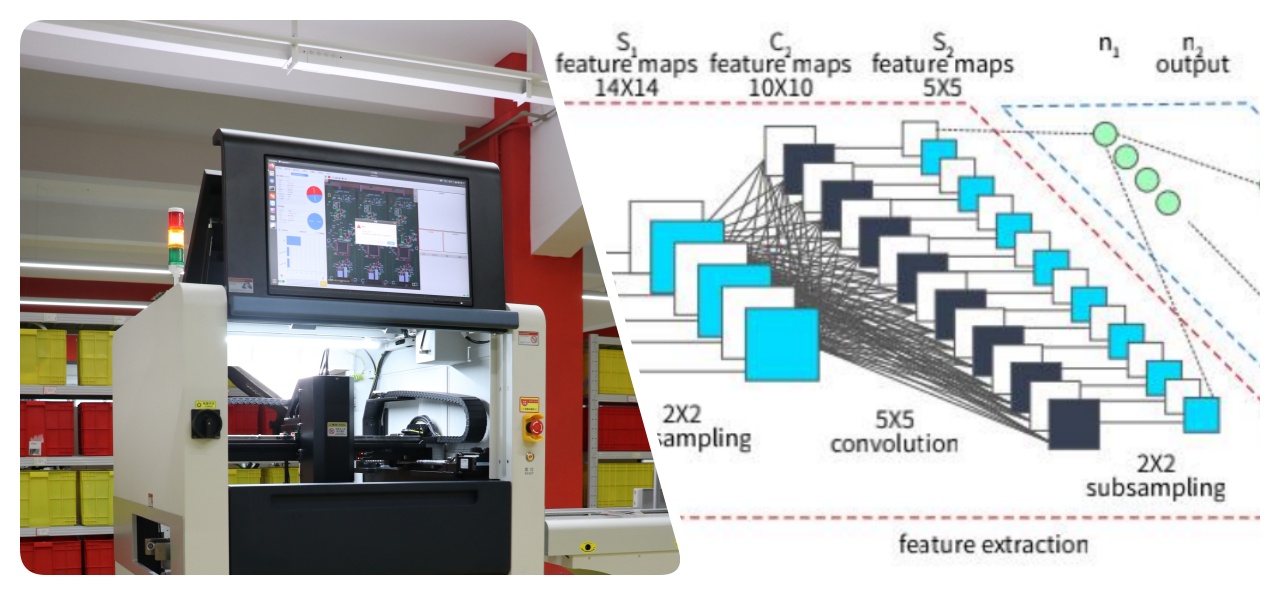

AI-5146W otomatik pcb aoi makinesi, büyük verileri optimize etmek ve akıllı minimalist programlamayı mümkün kılmak için CNN aracılığıyla derin öğrenmeyi kullanır. Bileşenleri ve lehim bağlantılarını tek tıklamayla otomatik olarak tanımlayarak, geleneksel yöntemlerde yaygın olan uzun programlama süreleri ve yüksek yanlış alarm sorunlarını çözer. Çok geniş veri kümeleri üzerinde eğitilmiş olup, değişen lehim bağlantı şekillerine rağmen NG'yi OK kartlardan doğru bir şekilde ayırır. Bu, gözden kaçan denetimleri azaltır ve bileşen çıkıntılarının veya lehimdeki pim deliklerinin müdahale olmadan ele alınması gibi çeşitli senaryolar için genellemeyi geliştirir.

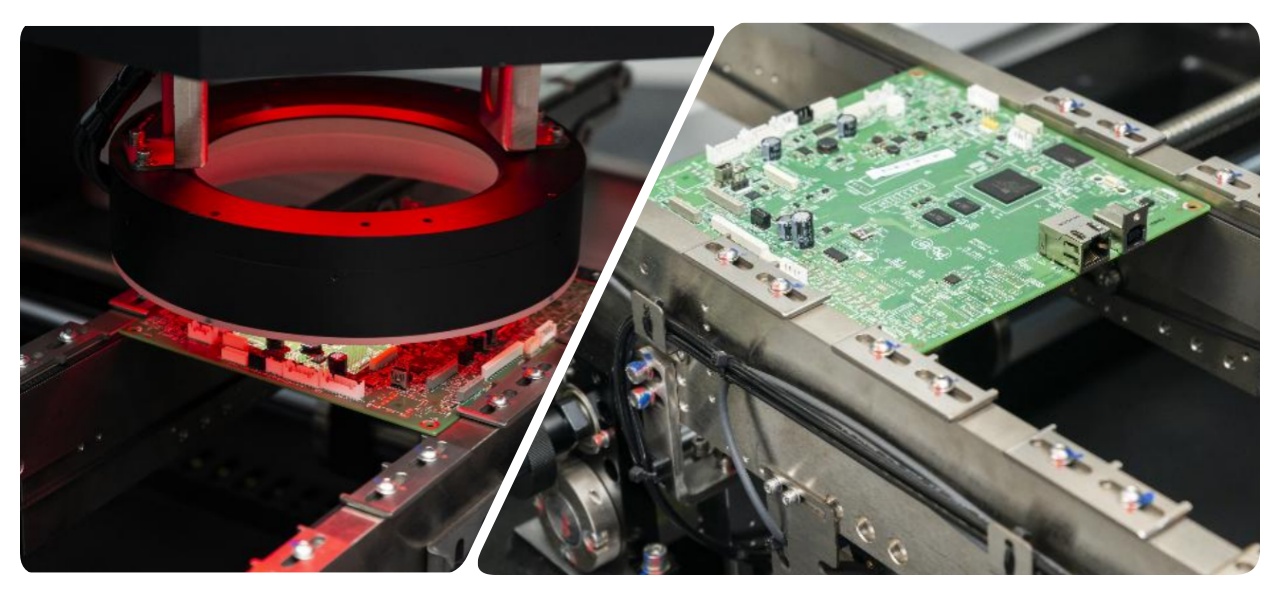

Üst kamera FOV başına 0,23 saniyede çekim yapar. Derin hizalama hızlı hareketi korur. Mevcut olanı çekerken bir sonraki alanı hesaplar. Verimlilik için yol planlama otomatik rotaları. Çevrimiçi etki alanı inceleme makinesi büyük PCB'lerle kolayca ilgilenir. Yüksek hacimli hatlara yavaşlama olmadan uyum sağlar. Kullanıcılar vardiya başına daha fazla çıktı elde eder.
Eksik, çarpık, köprü, fazla lehim ve daha fazlasını bulur. Otomatik IC pin kutuları birden fazla kusuru aynı anda değerlendirir. Pano rengini veya karakter değişimlerini göz ardı eder. Genelleme, çıkıntıları veya hafif sapmaları ele alır. Çevrimiçi aoi inceleme makinesi, karmaşık durumlarda yanlış oranları düşük tutar.
| Şartname
| Model | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| Mini Bileşen | 01005chip,0.3pitch IC ve Özel şekilli | |
| Çözünürlük@FOV | 10um@40*30mm | 15um@40*30mm |
| Kamera | 12M piksel akıllı dijital endüstriyel kamera | |
| Objektif | Telesentrik lens | |
| Işık | RGB+W 4 renkli integral | |
| Denetim hızı | 0,23 saniye/FOV | |
| Denetim Algoritması | CNN, Renk kontrastı, Anahat tanıma, Ofset incelemesi, Şablon eşleştirme, Karakter karşılaştırma, OCR vb. | |
| Muayene Öğesi | Bileşen: Yok, Ters, Yanlış Hizalama, Kırık, Ekstra, Yabancı Madde, Lekeli vb. Lehim: Yetersiz lehim, aşırı lehim, köprüleme, sözde lehim vb. Diğer: Barkod Tanıma/QR kod Tanıma/OCR. | |
| PCB boyutu | 50*50mm~510*460mm (Büyük tahta modu: Soldan sağa: maksimum 730*460mm Sağdan sola: maksimum 640*460mm) | 50*50mm~510*610mm(Tek raylı çalışma) 50*50mm~510*330mm(Çift raylı çalışma) |
| Demiryolu | Tek ray | Çift raylı |
| PCB Yükseklik | Üst:25mm, Alt:80mm | Üst:25mm, Alt:30mm |
| PCB kalınlık | 0,3 ~ 6,0 mm | |
| PCB Kenar | 3,7 mm | |
| PCB Çarpıklık | ±3,0 mm | |
| PCB ağırlık | Maksimum:3Kg | |
| konveyör yükseklik | 900 ± 20mm | |
| Ayarlı | Manuel ve Otomatik | |
| konveyör Yön | L ~R veya R ~L | |
| Güç | AC220 50/60Hz,5A | |
| Nominal güç | 380W | |
| İletişim | Smema | |
| Ağırlık | 750Kg | 790Kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
Yüksek Kaliteli PCBA Üretim Hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| Müşteri Başarısı Videosu
Çevrimiçi aoi inceleme makinesini çalışırken görmek için I.C.T-5146 pazarlama videosunu izleyin. Şık dış cephe ve önemli satış noktalarıyla başlar. İç görünümlerde yüksek hassasiyetli kamera ve RGB+W ışıklar görülüyor. Makine, SMT hattında sorunsuz bir şekilde çalışarak gerçek zamanlı görüntüler yakalıyor. AI programlama demosu, tek tıklamayla bileşen kimliğini ve lehim kontrolünü vurgular. Köprü veya eksik parçalar gibi kusur örneklerini görüntüler. Hızlı kurulum ve uzak bağlantılar görünür. End, fabrikada istikrarlı çalışmayı, verimi ve hızı artırmayı gösterir.
| Servis ve Eğitim Desteği
I.C.T çevrimiçi aoi inceleme makinesi için tam destek sunar. Ekibimiz kurulum, hata ayıklama ve bakım işlemlerini gerçekleştirir. Uzaktan yardım sorunları hızlı bir şekilde çözer. Kolay kullanım için yerinde veya çevrimiçi eğitim sağlıyoruz. Kullanıcılar programlamayı, hata kurulumunu ve veri analizini öğrenir. Düzenli güncellemeler yazılımı güncel tutar. Küresel servis merkezleri hızlı parça tedariği sağlar. Bu, kullanıcı becerisini ve makinenin çalışma süresini geliştirir.
| Müşteri Yorumları
Müşteriler mühendislerimizin hızlı yanıt vermesini ve uzman düzeltmelerini seviyor. Doğru kontroller ve düşük hatalar için çevrimiçi aoi inceleme makinesini övüyorlar. Güvenli paketleme gemi sırasında korur. Hızlı sorun çözme, bekleme süresini kısaltır. İstikrarlı performans hatlarını güçlendirir.
| Sertifikalar ve Standartlar
I.C.T güvenlik açısından CE'ye, yeşil malzemeler için RoHS'ye ve kalite kontrol için ISO9001 sertifikasına sahiptir. Yapay zeka algoritmaları gibi önemli teknolojilere ilişkin patentlerimiz var. Bunlar güvenilir yapıyı ve yeniliği kanıtlar.
| I.C.T Şirketi ve SMT Fabrikamız Hakkında
I.C.T 12.000m² fabrikasında kendi Ar-Ge ve üretimine sahiptir. 89'un üzerinde personelden 20'si mühendistir. 72 ülkede 1600'den fazla müşteriye hizmet vererek hızla büyüyoruz. Sıkı testler ve kalite sistemleri en iyi ürünleri garanti eder. Küresel şubeler yerel yardım sunar.
