Tamamen SMT ve güzellik cihazı üretimi için dip çözümü

PCBA güzellik cihazlarındaki uygulamalar

Kişisel bakım cihazlarına ve evde estetik tıbbi cihazlara olan talep ile güzellik teknolojisi endüstrisi hızla gelişmektedir. Bu cihazlar artık basit cilt bakım araçları değildir - hassas elektroniklerle çalışan sofistike sağlık ve sağlıklı yaşam akıllı cihazlardır .

I.C.T, şunları içeren çok çeşitli PCBA üretiminde küresel üreticileri destekledi kişisel güzellik ve cilt bakımı elektroniğinin :

• EMS (elektrik kas stimülasyonu) Yüz tonlama cihazları

• LED Cilt Bakımı Terapi Maskeleri

• RF (Radyo Frekansı) Yaşlanma Karşıtı ve Cilt Sıkma Araçları

• Ultrasonik yüz temizleyicileri

• Uygulama veya Bluetooth aracılığıyla bağlanan akıllı temizleme fırçaları

Bu ürünler, kompakt form faktörlerini karmaşık kontrol sistemleriyle birleştirerek, yüksek doğruluğu yüzey montaj düzeneği ve daldırma işlemleri gerektirir. yönelik eğilim, Akıllı sağlık cihazlarına bu sektörde inovasyonu artırmaya devam ediyor.

Güzellik Cihazı için Akıllı Fabrika Çözümü PCBA Üretim

Mart 2025'te I.C.T, akıllı güzellik teknolojisi ürünlerinin önde gelen bir üreticisine tam otomatik bir SMT ve dip üretim hattı sundu. 275mm x 255mm ölçümlü özellikleri PCBA, üst düzey sıkı tolerans ve çok fonksiyonlu devre tasarımı ile kişisel cilt bakım cihazlarında kullanılmak üzere tasarlandı.

SMT işlem akışı:

Laser marking → Solder paste printing → SPI inspection → SMT component placement → Reflow soldering (10 heating zones) → AOI inspection → PCB flipping for bottom-side mounting

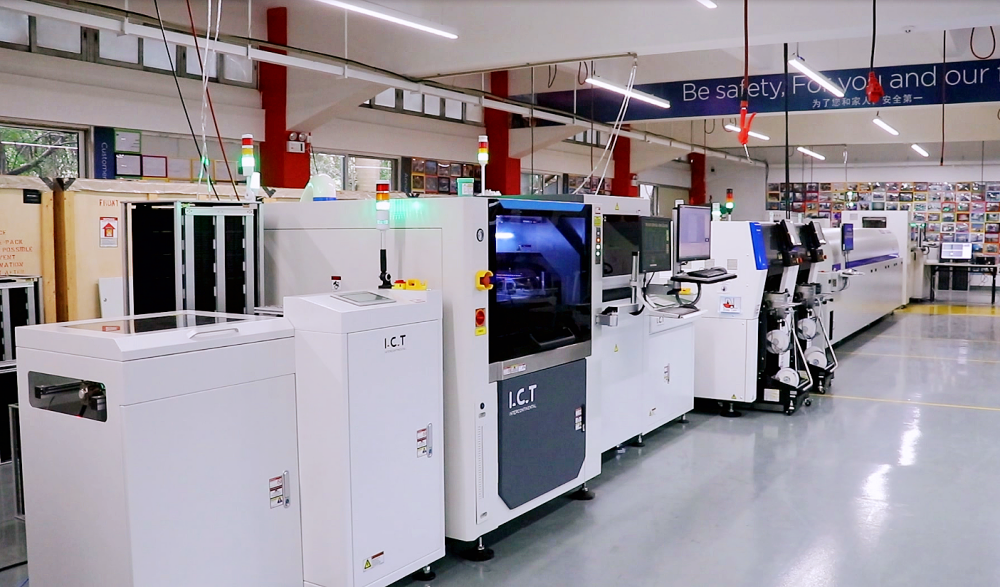

SMT üretim hattı yapılandırması

• PCB {[t18] } ———————————————— PCB Yükleme

• PCB çeviri vakumu yükleyici ——————— PCB Yükleme

• Lazer İşaret Makinesi ———————————— Baskı Etiketleri

• PCB SMT stensil yazıcı ——————————— lehim macun baskısı

• {[t27] } ————————————————————————— Lehim Macun Tespiti

• PCB Reddet konveyör —————————————

• Yüksek hızlı seçim ve yer makinesi —————— Bileşen Yerleştirme

• Evrensel Yerleştirme Makinesi —————————— Bileşen Yerleştirme

• Aisle Elevate konveyör —————————————— PCB İletim, Ön ve Arka İletişim

• Geri Çekme Fırını ———————————————— Reyit Lehimleme

• Soğutma {[t14] } ——————————————— PCB Soğutma

• Dikey Tampon ———————————————— PCB Tampon

• {[t26] } —————————————————————————— Optik İnceleme

• PCB Reddet konveyör ——————————————— NG/OK ürünlerini tarama

• Dergi Tamponu ——————————————— PCB Tampon, Kart koleksiyonu

• PCB flipper ———————————————————— PCB Flipping

• Ng/ok boşaltıcı ——————————————— Tamam ve Ng Board Collection

I.C.T ile yüksek hassasiyetli SMT satırınızı oluşturun - Şimdi bize ulaşın >>>

Daldırma işlemi akışı

Manuel bileşen yerleştirme → Yatay ve tek form bileşeni Otomatik İzleme → Sprey akısı → Dalga Lehimleme → Devre içi test (FCT) → PCB Kesme (V-CUT) → Nihai Ambalaj ve Depolama

Dip üretim hattı (bot tarafı) yapılandırması

• Ekleme Hattı --------- -----------Manuel C omponent Insertio N

• Dalga Lehimleme --------- -----------Plug-in Bileşen lehimleme

• Dalga boşaltıcı --------- -------- PCB Take-up Konveyör

• Montaj Kemeri Çizgisi --------- -------- PCB konveyör

Dip üretim hattı (üst taraf) yapılandırması

• PCB dalga lehimleme yükleyici ---------- ---------- PCB transfer

• Yatay Ekleme Makinesi --------- --------- Otomatik Bileşen Ekleme

• PCB konveyör ------------------ --------------- PCB transfer

• PCB konveyör ------------------ --------------- Fikstür yerleşim

• Garip Form Ekleme Machin E ---------- --------- Otomatik Bileşen Ekleme

• Ekleme hattı ------------------ ------------------ Manuel Ekleme

• Püskürtme Makinesi ---------------- --------------- Sprey Akı

• Dalga Lehimleme Makinesi ----------- ------------ Eklenti bileşen lehimleme

• Dalga Lehim Kemeri Boşaltma ---------- -------- PCB Take-up Konveyör

• AGV Robot ------------------- ------------------ Fikstür Dönüş Transferi

• Montaj Kemeri Hattı --------------- -------------- PCBA Transfer

• FCT Tester ------------------- ------------------- PCBA Fonksiyon Testi

• V-Cut ----------------------- -------------------- PCBA Depaneling

Dip Montaj Hattı

Dip Manuel Ekleme Hattı

Güzellik Elektroniği için Dip Hattınızı Kurun - Bugün I.C.T ile konuşun >>>

Anahtar Yapılandırma ve Performans

Bu çizgi orta-uç-uç sağlık elektroniği, özellikle akıllı yüz cihazlar ve AI-enerjili kişisel bakım elektroniği için kompakt PCBA üretimi için uygundur.

Gerçek dünya vaka çalışması videosu

I.C.T küresel bir güzellik elektroniği markasının fabrikalarını otomatikleştirmesine nasıl yardımcı olduğunu keşfedin.

Güzellik cihazında üretim zorluklarını çözme PCBA

Güzellik cihazı PCBA s, tüketici sağlık elektroniğindeki en karmaşık ve hassas montajlar arasındadır. Bunların üretimi, hassas mühendislik ve akıllı fabrika çözümleriyle birden fazla süreç zorluğunun ele alınmasını gerektirir.

1. Yüksek yerleştirme doğruluğu

SMT düzeneği sırasında, bileşenler PCB pedler üzerinde tam olarak konumlandırılmalıdır. Bileşenler küçüldükçe ve pim perdeleri daha dar hale geldikçe, yerleştirme doğruluğu daha kritik hale gelir.

* Çözüm:
Yüksek hassasiyetli ithal yerleştirme makinelerini ± 30μm'ye kadar yerleştirme doğruluğu ile dağıtıyoruz. Buna ek olarak, yüksek çözünürlüklü kameralar, BGA ve QFP gibi ince perdeler cihazlarının doğru bir şekilde tanınmasını sağlar ve kişisel bakım cihazında güvenilirliği sağlar PCB montajı.

2. Bileşen çeşitliliği boyut ve şekil

Beauty PCB s genellikle çok çeşitli bileşenler içerir - dirençler, kapasitörler, yongalar, konektörler - her biri boyut ve şekil bakımından değişir.

* Çözüm:
Bunu yönetmek için 1+1 konfigürasyon uygularız: küçük pasif bileşenler (örneğin kapasitörler, dirençler) ve konektörler ve IC'ler gibi daha büyük öğeler için bir çok fonksiyonlu montaj için bir yüksek hızlı montaj. Bu yaklaşım, kişisel güzellik ve cilt bakımı elektroniği için verimliliği ve uyumluluğu en üst düzeye çıkarır.

3. Lehim macun baskı kalitesi

Tutarlı ve doğru lehim macun baskısı başarılı SMT işlemleri için çok önemlidir.

* Çözüm:
Baskıdan önce, lehim macunu oda sıcaklığına getirilir ve özelliklerini etkinleştirmek için bir lehim macun mikseri kullanılarak santrifüjlü olarak karıştırılır. Daha sonra ± 0.025mm doğruluğu olan yüksek hassasiyetli bir şablon yazıcı kullanıyoruz ve akıllı sağlık cihazları için optimum lehim tortu kalitesi sağlıyoruz.

4. Lehimleme güvenilirliği ve termal kontrol

Uzun süreli cihaz güvenilirliği için, geri dönme profilinin kesin kontrolü esastır.

* Çözüm:
Her vardiyanın başlangıcında sıcaklık ayarlarını doğrulamak için profesyonel geri akış profili oluşturma ekipmanı kullanıyoruz ve müşterileri eğitiyoruz. 10 bölgeli geri dönme fırınımız, PCB s arasında tutarlı termal kontrol sağlar ve evdeki estetik tıbbi cihazların dayanıklılığını destekler.

5. Malzeme uyumluluğu ve ısı dağılımı

Farklı bileşenler değişen ısı hassasiyetlerine sahiptir. Eşit olmayan ısı dağılımı, geri dönme sırasında hassas parçalara zarar verebilir.

* Çözüm:
10 bölgeli fırınlarımız, düşük sıcaklıklı ön ısıtma ve ıslatma aşamalarıyla başlar, ardından her bir bileşenin ısı profiline uyacak şekilde kademeli ısıtma ile başlar. Fırın küçük döngü hava sirkülasyon tasarımı, termal şoku azaltmak ve pürüzsüz geçişler sağlamak için lehim derzlerinin etrafındaki sıcak havayı hafifçe yönlendirir.

6. Yerleştirme hızı ve verimliliği

Verimlilik akıllı güzellik cihazı üretiminde anahtardır, ancak hız doğruluktan ödün vermemelidir.

* Çözüm:
Paralel montajda küçük ve büyük bileşenleri ayırarak, çizgi 180.000 cph'lik teorik bir hıza ve 90.000-100.000 cph'lik gerçek bir çıkışa ulaşarak Sağlık ve Sağlık Akıllı Elektronikler için verimi optimize eder.

7. Muayene ve Kalite Kontrolü

Yerleşim sonrası inceleme, yanlış hizalama, lehim köprüleri veya şortları tespit etmek için gereklidir.

* Çözüm:
Her bir kartın kalitesini izlemek ve doğrulamak için çizgiyi otomatik optik inceleme (AOI) sistemleri ile donatırız, bu da parti arasında en yüksek tutarlılığı sağlar.

8. Çevre Kontrolü

Nem ve sıcaklık dalgalanmaları gibi çevresel faktörler lehim kalitesini ve PCB güvenilirliğini etkileyebilir.

* Çözüm:
Müşterilerin ISO 14644 temiz oda standartlarını karşılayan SMT atölyeleri tasarlamasına yardımcı oluyoruz. Çalıştay koşulları 24 ± 2 ° C sıcaklık ve% 40-60 nemde tutulur, bu da hassas güzellik teknolojisi için ekipman ve işlem stabilitesi sağlar PCBA s.

Neden I.C.T?

Düzen tasarımından kuruluma ve satış sonrası hizmete kadar sadece ekipman değil, I.C.T 'ın sistemleri: tam fabrika düzeyinde çözümler sunuyoruz .

• Küçük ve Düzensiz Güzellik Cihazı Tasarımlarına Uygun

• Hassasiyet ve tekrarlanabilirlik sağlayın

• Kalite güvencesini geliştirin

• Üretim verimliliğini artırın

• Küresel yerel desteği sağlayın

Akıllı güzellik cihaz fabrikanızı oluşturmaya hazır mısınız?

Uzmanlarımızla iletişime geçin >>

Güzellik cihazı üretiminizi otomatikleştirmenize yardımcı olalım.

Hızlı, güvenilir, ölçeklenebilir SMT ve daldırma çözümleri bekliyor.
