Power Switch üretimi için tam otomatik THT üretim hattı

Güç anahtarları-özellikle endüstriyel ve yüksek voltajlı ortamlarda kullanılanlar-sağlam ve güvenilir PCB montajları gerektirir. Bu ürünler genellikle büyük elektrolitik kapasitörler, transformatörler ve özel konektörler içerir. Hole teknolojisi (THT), üstün mekanik mukavemeti ve lehim eklemi güvenilirliği nedeniyle bu tür bileşenler için tercih edilen çözüm olmaya devam etmektedir.

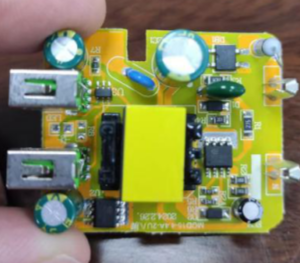

Güç Açma/Kapama Anahtarı PCBA

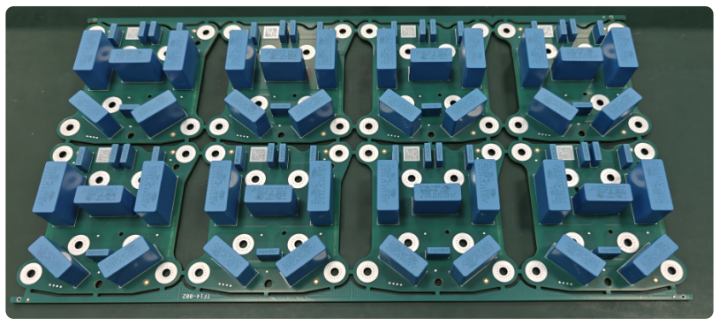

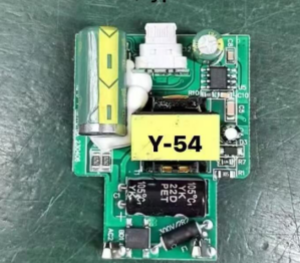

Güç Kontrolü PCBA

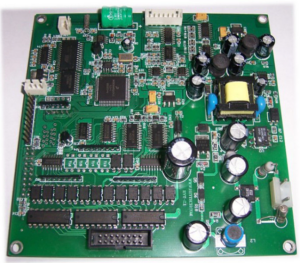

Power Kesici PCBA

Kanıtlanmış Saha Uygulaması - Avrupa

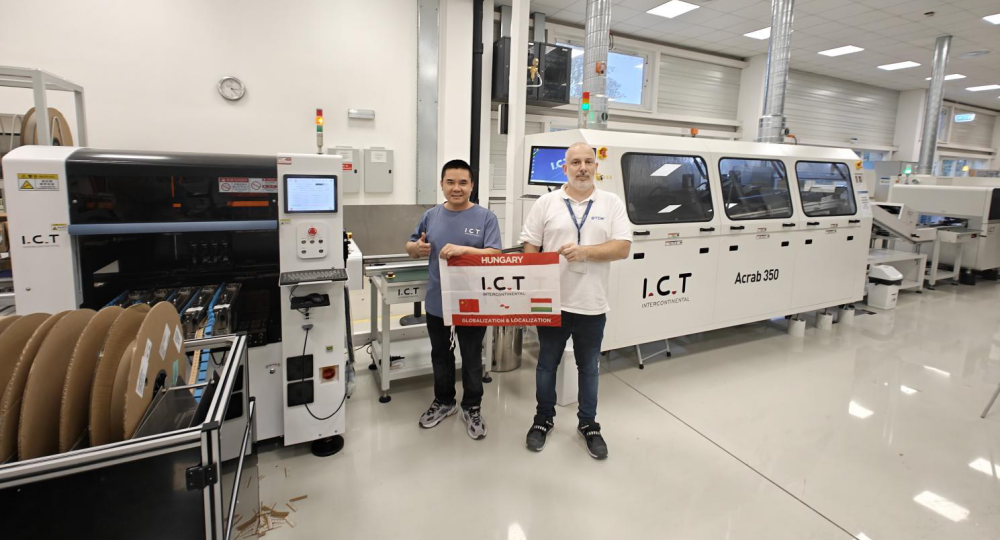

Nisan 2025'te I.C.T, güç anahtarı sistemlerinde uzmanlaşmış büyük bir Macar üreticisine Tam çizgi, müşterinin ekibini operasyonel en iyi uygulamalar konusunda eğiten I.C.T mühendis Peter tarafından bir hafta içinde kuruldu ve görevlendirildi. Bu proje, verimlilik ve teknik mükemmellik ile karmaşık gereksinimleri karşılama yeteneğimizi örneklendirmektedir. tam otomatik bir THT hattı başarıyla teslim etti .

Güç anahtarı üretimi için anahtar teslim THT çözümümüz

Yüksek güç anahtarı üreticilerinin yüksek standartlarını karşılamak için I.C.T, özellikle karmaşık bileşen profillerini ve zorlu işlem adımlarını yönetmek için tasarlanmış tam otomatik, Aşağıda, büyük ölçekli güç anahtarı kartları üreten bir müşteri için geliştirilen özelleştirilmiş bir çözüm örneği verilmiştir: akıllı THT üretim hattı sağlar.

THT Üretim hattı yapılandırması:

Örnek olarak müşteri tarafından yüksek güçlü anahtar PCBA 'nin gerçek üretimini alın: genel ürün boyutu 370mm*196mm'dir;

Ürün bilgilerine ve gerçek işlem gereksinimlerine göre, üretimdeki süreç zorlukları ve verimliliği dikkate alınarak, müşteri için aşağıdaki çözüm hattı yapılandırılmıştır.

Daldırma işlemi akışı : Bileşen yerleştirme → Dalga Lehimleme → AOI İnceleme → Çevrimiçi kart ayırma

• SMT PCB konveyör - PCB fikstür yükleme

• Tek biçimli bileşen yerleştirme makinesi -Standart olmayan bileşenlerin doğru yerleştirilmesi

• PCB konveyör - kesintisiz PCB nakliye

• Dalga Lehimleme Sistemi -Eklenen bileşenlerin yüksek verimli lehimleme

• Wave boşaltıcı - PCB lehimleme sonrası boşaltma

• Segmented konveyör - Fikstür ayrılık

• AOI (otomatik optik inceleme) -Gerçek zamanlı lehim kalitesi analizi

• Reddet konveyör - Tamam/ng panoları ayırır

• Satır içi depanelleme makinesi - PCB panel ayrımı

THT Çözüm verileri:

• Toplam Güç Gereksinimi : Maksimum 38kW / Koşu Gücü: ~ 10kW

• Gerekli ayak izi : Yaklaşık. 20m x 5m (100m ²)

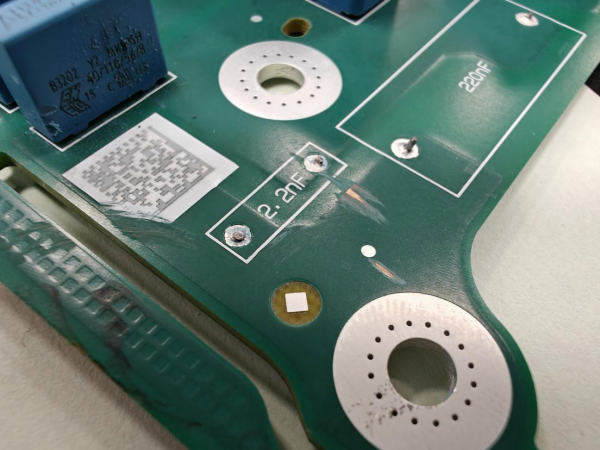

Lehim Eklem Kalitesi Analizi:

% 100 kalay penetrasyon oranı,

IPC standartlarının% 75'ini aşıyor.

THT üretim hattının insan gücü tahsisi:

• 1 Mühendis

• 3 operatör

• 1 Kalite Kontrol Müfettişi

Esnek personel belirli üretim ihtiyaçlarına göre özelleştirilebilir.

Güç anahtarı için THT çözümü nasıl özelleştirilir ? Ücretsiz çözümler için buraya tıklayın >>>

Video: Güç anahtarı düzeneğinde gerçek THT satır:

THT geliştirme durumu

1. THT otomatik eklenti makinesinin teknolojisi olgundur.

2. Ekipman zekası ve otomasyonu gelişmeye devam ederek çok sayıda manuel işlemi azaltır.

3. Görsel Konumlandırma Sistemi: Modern THT Eklenti makineleri genellikle eklenti doğruluğunu artırmak için yüksek hassasiyetli CCD görsel hizalaması kullanır

4. AI destekli optimizasyon: Eklenti yolunu optimize etmek ve boş eklentileri ve yanlış eklentileri azaltmak için AI algoritmasını tanıtın

5. Özel şekilli bileşen eklentisi: Büyük elektrolitik kapasitörler, konektörler, transformatörler ve diğer güvenilirlik bileşenleri gibi.

Power Switch'teki İşlem Zorlukları ve Çözümler PCBA Montaj

Güç anahtarı düzenekleri genellikle standart olmayan parçaları ve yüksek termal talepleri içerir. Çözümümüz birkaç yaygın üretim zorluğunu ele almaktadır:

1. Bileşen uyarlanabilirlik zorlukları. Standart olmayan bileşenler (büyük elektrolitik kapasitörler, transformatörler ve standart olmayan konektörler gibi) düzensiz şekillere sahiptir, beslenmesi zordur ve genel armatürler tarafından sabitlenemez.

Çözüm: Dikey bant besleyici, yatay bant besleyici, titreşim plakası besleyici, vb. Gibi bileşenlere göre özelleştirilmiş besleyici tedariki, özelleştirilmiş emme nozulları veya mekanik kavramacılar bileşenleri doğru ve güvenilir bir şekilde alır.

2. Pin deformasyonu zayıf yerleştirmeye yol açar.

Çözüm: Hassas CCD, bileşen pimlerini tanımlar ve eklentiden önce eklentinin boyutu, eklenti için uygundur. Ayrıca, PCB kartındaki eklenti delikleri, eklentinin güvenilirliğini sağlamak için iki kez yerleştirilebilir.

3. PCB Tasarım uyumluluk sorunları, delikler ve bileşenler arasında zayıf eşleşme

Çözüm: Tasarım aşamasında DFM (Üretilebilirlik Analizi) araçlarını (Valor NPI gibi) kullanın

4. Yüksek yoğunluklu PCB eklenti çatışmaları. Çok katmanlı tahtalarda veya yüksek yoğunluklu tahtalarda, deliklerden bitişik çok yakındır, bu da mekanik parazit ile sonuçlanır

Çözüm: Eklenti sırasını (AI yolu planlaması) optimize edin ve minyatürleştirilmiş eklenti kafalarını özelleştirin.

5. Kuvvet kontrolü ekleme sorunu. Çok fazla kuvvet PCB veya bileşenlere zarar verecek ve çok az kuvvet yanlış yerleştirmeye neden olacaktır.

Çözüm: Servo motor + kuvvet sensörü kapalı döngü kontrolü.

6. Kaynak sırasında yüzen bileşen sorunu

Çözüm: Otomatik eklenti makinesi, bileşenleri sıkılaştırmak, kaynak güvenilirliğini sağlamak ve kusurlu oranı azaltmak için bükülme ayak mekanizması benimser.

7. Dalga lehimleme kalay penetrasyonu zayıftır ve%75'ten fazla karşılaşamaz.

Çözüm: Akı eşit olarak ayarlanır, çift dalga lehimleme kullanılır ve en iyi parametrelerin hız + beklenen ayarı.

8. Termal şok PCB deformasyonuna neden olur ve PCB, sonraki çalışmayı etkileyen yüksek sıcaklık kaynağından sonra çözülür.

Çözüm: Tahtayı ve bileşenleri düzeltmek ve korumak için sentetik taş armatürleri kullanın.

Üretim güç anahtarı PCBA (baskılı devre kartı düzenekleri), hassasiyet, tutarlılık ve verim kritiktir. Bileşen boyutları 370mm x 196mm'ye kadar ulaşan ve karmaşık lehimleme ve test adımlarını içerdiğinde, tam otomatik bir THT hattı sadece bir seçenek değildir - bu bir zorunluluktur.
