| Çevrimdışı Seçici Dalga El Lizağı Makinesi

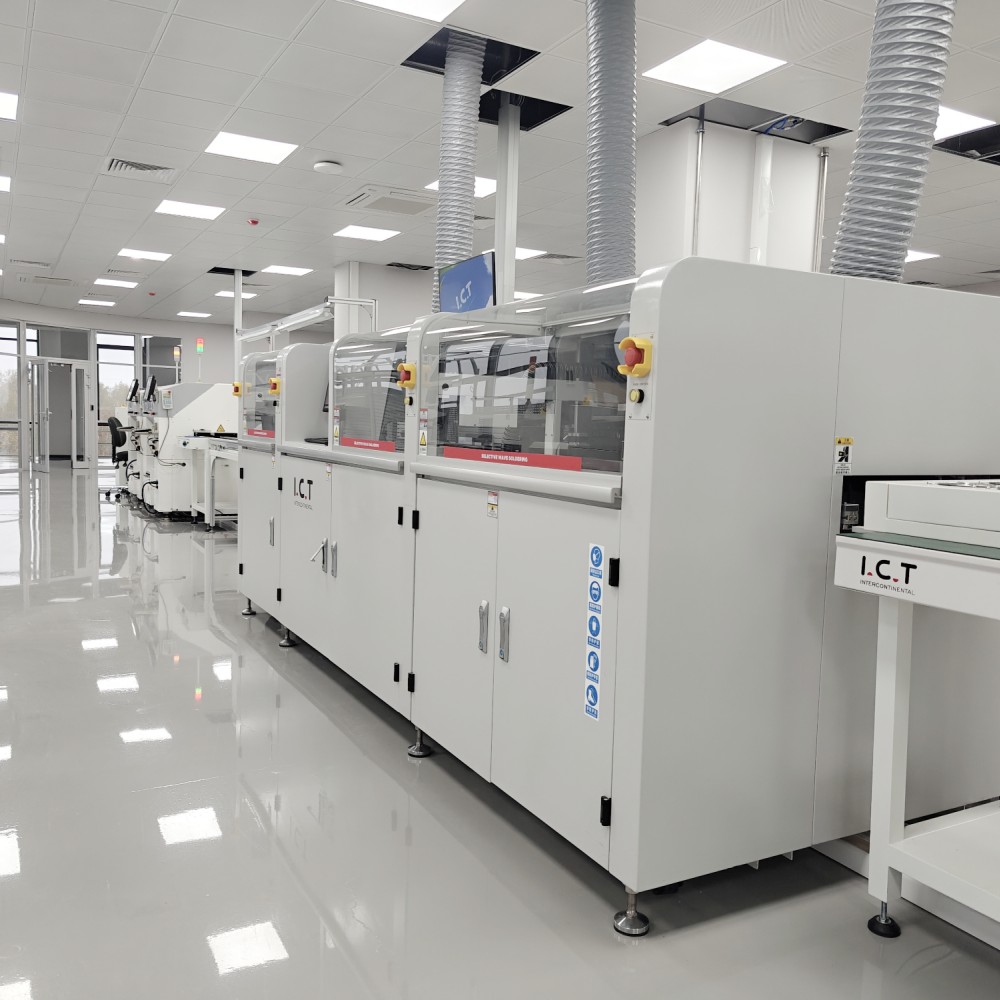

Dongguan fabrikamızda sıfırdan inşa edilen I.C.T Çevrimdışı Seçici Dalga Lehimleme Makinesi, tüm bir SMT hattını bağlamadan maksimum esnekliğe ihtiyaç duyduğunuzda mükemmel PCB Seçici Dalga Lehimleme Makinesidir. PCB asla hareket etmez; sadece süper hafif dökme alüminyum portal Panasonic servoları ve lineer raylar üzerinde kayar ve akı ve lehimi tam olarak ait oldukları yere iletir. Hat içi nitrojen ısıtma, neredeyse hiç atık olmadan parlak, tam filetolar sağlar. Operatörler her şeyi (yolları, sıcaklıkları, püskürtme hacmini, dalga yüksekliğini) temiz bir Windows dokunmatik ekranında programlar ve anında değiştirme için sonsuz sayıda işten tasarruf sağlar. Otomatik dalga kalibrasyonu, canlı CCD, Alman jet valfi ve titanyum kap, bu Çevrimdışı Seçici Dalga Lehimleme Makinesinin 7/24 mükemmel kartlar üretmesini sağlar.
| DIP Hattı Ekipman Listesi
Bir Alman yüksek frekanslı darbe valfi, 0,02 mm hassasiyetle düşük katı maddeli (%10'un altında) akıyı mikro noktalar halinde ateşler. Basınçlı tank artı dijital akış ölçer, tank neredeyse boş olduğunda bile basıncı sabit tutar. Kalıntı, iki saniyelik temizlik için dışarı çekilebilen bir tepsiye konur. Japon SMC pnömatik sistemi ve öne monteli göstergeler günlük kontrolleri çocuk oyuncağı haline getiriyor. Otomatik ekstraksiyon pompası sürekli beslemeyi garanti eder. Bu akıllı flux sistemi, Off-line Seçici Dalga Lehimleme Makinesindeki her pedi mükemmel şekilde etkinleştirir.
Standart alt IR tamamen ayarlanabilir; üstten sıcak hava konveksiyonu veya isteğe bağlı ekstra IR. Açık ızgara tasarımı ve yüksek sıcaklığa dayanıklı pamuk yalıtımı, tüm panel boyunca eşit ısı sağlar. En iyi marka ısıtıcılar ve takılabilir motorlar, servis için sıfır alet ve yıllarca sessiz çalışma anlamına gelir. PCB'ler, PCB Seçici Dalga Lehimleme Makinesinde mükemmel bir şekilde akı ile etkinleştirilen ve stressiz, kusursuz bağlantılara hazır olarak ortaya çıkar.
Alman elektromanyetik pompası ve titanyum lehim potası, asla sürüklenmeyen ultra kararlı bir mini dalga oluşturur. N2 sıcaklığını, lehim sıcaklığını, dalga yüksekliğini ve otomatik kalibrasyonu doğrudan dokunmatik ekrandan kontrol edin. Hat içi nitrojen ayna parlaklığında filetolar ve neredeyse sıfır cüruf üretir. İzlenebilirlik için lazer monitörlerin yüksekliği, püskürtme uçları otomatik temizleme ve 900 saatlik video kaydedilir. Off-line Seçici Dalga Lehimleme Makinesini durdurulamaz kılan kalp budur.
Üç bölümlü makaralı konveyör artı pnömatik yan ve üst kelepçeler, 20 kg'a kadar levhaları hareketsiz halde tutar. Güçlü raylar ve yüksek hassasiyetli servolar PCB'leri sorunsuz bir şekilde istasyondan istasyona taşır. Çift taraflı veya kalın düzenekler boş alana sahiptir. Herhangi bir PCB Seçici Dalga Lehimleme Makinesi kurulumunda kesintisiz görev için üretilmiştir.
CE uyumlu PLC, Cat-6 kablolama ve tam Endüstri 4.0 bağlantısı, olağanüstü hız ve son derece sağlam güvenilirlik sağlar. Kılavuzlu sihirbazlar, resim tabanlı koordinat düzeltmeleri, otomatik püskürtme ucu algılama ve çok dilli menüler, eğitim süresini neredeyse sıfıra indirir. MES bağlantısı ve uzaktan teşhis, Çevrimdışı Seçici Dalga Lehimleme Makinesinin günün her saati kazançlı kalmasını sağlar.
Geniş renkli dokunmatik ekran, adım adım kılavuzlar, tek dokunuşla CCD önizleme ve sesli uyarılar, makinenin çalışmasını son derece basit hale getirir. İngilizce, Çince, Japonca veya Rusça arasında anında geçiş yapın. Özel kule ışıkları ve Wi-Fi yükseltmeleri, hattan uzaklaşmadan herkesi bilgilendirir.
| Şartname
| Çevrimiçi seçici dalga lehimleme makinesi | ||||
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Çevrimiçi Modüler | Sprey + Ön Isıtma ve Lehimleme | Sprey + Ön Isıtma + Lehimleme | Sprey + Ön Isıtma + Lehimleme +Lehimleme | Sprey + Ön Isıtma + Lehimleme + Lehimleme + Lehimleme |
| Lehim sistemi | ||||
| Nozul Miktarı | 1 | 1 | 2 | 3 |
| Lehim Potası Adeti | 1 takım | 1 takım | 2 takım | 3 takım |
| İkili Tencere (Opsiyon) | N/A | Seçenek | Seçenek | Seçenek |
| Lehim Potası Gücü | 2,35kw | 2,35kw | 4.70kw | 7.05kw |
| Akı Sistemi | ||||
| Akı depolama tankı | 1L | 1L | 2L | 2L |
| Akı desteği | Akı alarmı, otomatik | |||
| Püskürtme nozeri | Almanya Jet Valf (Nokta ve hat püskürtme) 1 takım | |||
| Püskürtme nozul boyutu | 130um (180um, 210um Seçeneği) | |||
| Püskürtme Hızı | 0 ~ 20mm/s | |||
| Püskürtme Memesi Hareket Hızı | 0 ~ 400mm/s | |||
| Ön ısıtma sistemi | ||||
| Ön ısıtma modu | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR |
| Ön ısıtma alanı | U500*G500mm | U500*G500mm | U500*G500mm | U500*G500mm |
| Ön Isıtma Bölgesi | Üst sıcak hava: 2, Alt IR: 1 | |||
| Alt Ön Isıtma Gücü | Maks.12kw | |||
| Üst Ön Isıtma Gücü | Maks.6kw | |||
| Isınma Süresi | Yaklaşık 15 dakika (ayar 150°C) | |||
| Kontrol Modu | PC+PLC | |||
| Taşıma sistemi | ||||
| PCB Boyut (fikstür ile) | 120*60~500*500mm | |||
| PCB Değiştirme | Çevrimiçi | |||
| PCB Üst Açıklık | 120mm | |||
| Taşıma yüksekliği | 900 ± 20mm | |||
| Taşıma genişliği | 60 ~ 500mm | |||
| Boyut: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Ağırlık | Yaklaşık: 800kg | Yaklaşık: 1200kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |
| DIP Hattı Ekipman Listesi
DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. | |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
| Dalga Sonrası Satır İçi AOI | DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| Müşteri Başarısı Videosu
2025'in başlarında, Vietnamlı büyük bir kamera markası tedarikçisi, yeni Çevrimdışı Seçici Dalga Lehimleme Makinesinin nihai kabulü için geldi. Mühendislerimiz gerçek üretim kartlarını yüklediler, müşteri CCD'de mükemmel THT eklem formunu canlı olarak izlerken tam döngüleri çalıştırdılar, ardından iki gün boyunca teknisyenlerini programlama, günlük bakım ve hızlı sorun giderme konularında eğitmek için harcadılar. Sandık ulaştığı anda tamamen kendinden emin ve hacim kazanmaya hazır olarak ayrıldılar; klasik I.C.T küresel ortaklık iş başında.
| Profesyonel Hizmet ve Eğitim
Tüm yolculuğu kapsıyoruz: fabrika kabulü, deniz taşımacılığı, kurulum, devreye alma ve ömür boyu destek. 72 ülkedeki yirmi kıdemli mühendis ve yerel ekip, ihtiyaç duyduğunuz anda yerinde veya uzaktan eğitim sağlıyor. Üç kıtadaki yedek parça depoları ve gerçek 7/24 yanıt, PCB Seçici Dalga Lehimleme Makinenizi onlarca yıl boyunca en yüksek çalışma süresinde tutar.
| Müşteri Övgüsü
Müşteriler bize mühendislerimizin sabırlı, zeki ve başarılarına gerçekten önem veren kişiler olduğunu söylüyor. Kesin akı noktalarını, kaya gibi sabit dalgayı ve Çevrimdışı Seçici Dalga Lehimleme Makinesinin daha yüksek verim ve sıfır yeniden işleme ile kendini amorti etme hızını seviyorlar. İhracat kasaları kusursuz görünüyor ve aynı gün içinde yapılan uzaktan onarımlar, ilk kez alıcıları dünya çapında ömür boyu ortaklara dönüştürdü.
| Endüstri Sertifikaları
Her Çevrimdışı Seçici Dalga Lehimleme Makinesi CE güvenlik işareti, RoHS uyumluluğu, ISO9001 kalite sistemi ve jet valfleri, pompalar ve lazer kalibrasyonu konusunda çok sayıda patent taşır. Dünya çapında saygı duyulan bu pullar, gezegenin her yerinde güvenebileceğiniz güvenli, yeşil, savaşta test edilmiş teknolojiye sahip olduğunuzu kanıtlıyor.
| I.C.T Şirketi ve Fabrika Hakkında
2012'den beri 89 ekip üyesi, 20 özel mühendis ve 8 yurtdışı şubesi ile 12.000 m²'lik son teknolojiye sahip bir kampüse dönüştük. Her şey (Ar-Ge, sac levha, işleme, montaj ve yanma testi) tek çatı altında gerçekleşir. Halihazırda 72 ülkede 1.600'den fazla fabrikaya komple anahtar teslimi SMT ve THT çözümlerle hizmet veriyoruz ve her Çevrimdışı Seçici Dalga Lehimleme Makinesi, sıkı denetim ve kanıtlanmış kalite sistemleriyle desteklenerek gönderiliyor.
