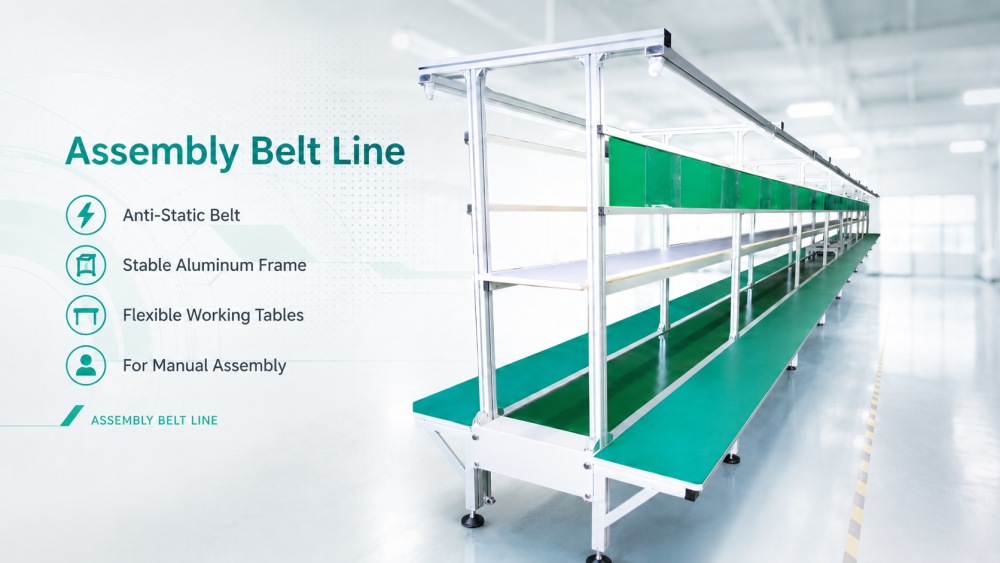

LED TV Montaj Kayışı Hattı, istikrarlı bir manuel montaj ve PCB taşıma sürecine ihtiyaç duyan elektronik fabrikaları için tasarlanmıştır. SMT üretimi, DIP yerleştirme, dalga lehimleme, inceleme veya onarımdan sonra kullanılabilir. Bu hat, LED TV üretimi için operatörlerin PCB montajını, bileşen kontrolünü, kablo bağlantısını, vida sabitleme desteğini, görsel incelemeyi, onarımı ve son montaj hazırlığını tek bir organize iş akışında tamamlamasına yardımcı olur. Standart seride yeşil anti-statik PVC kayış, alüminyum çerçeve, çalışma masaları, aydınlatma sistemi, elektrik prizleri, operasyon kartı konumları ve isteğe bağlı aletler kullanılır. Hat boyutu atölye alanına, operatör sayısına, ürün boyutuna ve üretim kapasitesine göre ayarlanabilir.
| Ürün Özellikleri
Montaj konveyör bant hattı, PCB'leri ve yarı mamul ürünleri farklı iş istasyonları boyunca taşımak için yeşil bir anti-statik PVC bant kullanır. Bu, LED TV kartları ve diğer elektronik ürünler için önemlidir çünkü statik elektrik hassas bileşenlere zarar verebilir. Bant genişliği Müşterinin üretim ihtiyacına göre ayarlanabildiği gibi, taşıma yönü de soldan sağa veya sağdan sola ayarlanabilmektedir. Günlük üretimde kayış, levhaları sürekli elle hareket ettirmek yerine operatörlerin sabit bir ritimde çalışmasına yardımcı olur. Bu, Montaj Hattını daha temiz, daha güvenli ve denetçiler için yönetimi daha kolay hale getirir.
Hattın her iki tarafında da çalışma masaları bulunabilir ve bu da operatörlere manuel yerleştirme, kontrol, montaj, onarım, etiketleme, kablo bağlantısı ve ürün hazırlama için yeterli alan sağlar. Çalışma masası, elektronik montaj ortamlarına uygun, yangın önleyici yüzey malzemeli kontrplak kullanır. Aydınlatma sistemi, bölüm kontrollü 40W lambalar kullanarak operatörlerin bileşenleri, lehim bağlantılarını, etiketleri ve konektörleri daha net görmesine yardımcı olur. LED TV prodüksiyonu için net aydınlatma ve pratik masa alanı çok önemlidir çünkü operatörlerin büyük PCB'ler, birçok konektör ve farklı montaj adımları ile uğraşması gerekebilir. Bu tasarım çalışma konforunu artırmaya yardımcı olur ve basit operasyon hatalarını azaltır.
SMT Montaj bandı Hattı, 40×40 mm alüminyum çerçeve yapısı, 40×60 mm alüminyum ray ve paslanmaz çelik tahrik silindiri kullanır. Bu yapı, düzeni esnek tutarken hatta iyi bir stabilite sağlar. Üretim talimatları, süreç standartları, iş emirleri veya kalite notları için operasyon kartları takılabilir. Hat aynı zamanda cımbız, elektrikli tornavida, pense, sıcak hava tabancaları, lehimleme istasyonları, rüzgar tabancaları, tel sıyırıcı, tutkal tabancaları, kalay emme cihazları, egzoz davlumbazları, ESD iyon fanları, ESD kutuları, hava boruları ve egzoz boruları gibi genel montaj araçlarıyla da donatılabilir. Bu ayrıntılar Müşterinin pratik ve düzenli bir montaj alanı oluşturmasına yardımcı olur.
| Şartname
| Boyut | (U)9000*(G)2186*(Y) 1950±20mm, çalışma tablalı(Müşteriye göre ayarlanabilir). |
Tahrik Sistemi | Tayvan motoru (2HP) ve 80# Geciktirici, adlaspower tarafından üretilen invertör, hız aralığı 0-5 m/dak. |
Ana gövde | 40×40mm alüminyum ürün; ray 40×60mm alüminyumdan; fener desteği 40×40mm alüminyumdan, Çerçeve 40x40 alüminyum üründen yapılmıştır. |
Aydınlatma Sistemi | FSL'den ，40w aydınlatma lambası, Kablo 1,5⊃2;, Alt bölüm kontrolü. |
| Güç | Alt hat soketi, her iki tarafta ayrı kumanda, tel kullanılarak 4 adet kare tel, her biri 2 metre, yaklaşık 1 adet, galvanizli sacdan imal edilmiş oluk, 60*80*1 mm ebatlarındadır. |
| Çalışma Masası | 300*15mm kontrplak, yangın önleyici malzemelerle yüzey. |
| Tahrik Silindiri | Paslanmaz çelik borudan yapılmıştır, ø25mm. |
| PCB Kemer | Yeşil Anti-statik PVC kayış (400*2mm), Dikişsiz. |
Aksesuar | 25×14'H' alüminyum üründen, ，A4 şeffaf sert plastikten yapılmış operasyon kartı. |
| DIP Hattı Ekipman Listesi
I.C.T, SMT, DIP ve son montaj üretimi için ilgili ekipmanı sağlayabilir. LED TV üretimi için ilgili ürünler arasında SMT yazıcılar, alma ve yerleştirme makineleri, yeniden akış fırınları, SPI, AOI, PCB taşıma sistemleri, manuel yerleştirme hatları, otomatik yerleştirme makineleri, dalga lehimleme makineleri, DIP AOI, montaj konveyör bant hattı, vida sabitleme makineleri, lehimleme robotları, etiketleme sistemleri, temizleme makineleri ve denetim ekipmanı bulunabilir. LED TV SMT Montaj konveyör Çalışma Masalı Bant Hattı, PCB üretimi ile ürün montajı arasındaki bağlantı alanı olarak kullanılabilir. I.C.T, PCB boyutuna, TV modeline, operatör sayısına, süreç akışına ve atölye düzenine göre tüm hattı planlayabilir.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
| PCB SMT satırı | Anahtar Teslimi Ful-auto SMT montaj hattı |
| Otomatik Ekleme Makinası | DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. | |
THT bileşenlerdeki dahili lehim kalitesini ve gizli kusurları kontrol eder. | |
| Kayış montaj hattı | Verimli montaj ve denetim için PCB'leri DIP hattı boyunca sorunsuz bir şekilde taşır. |
| Müşteri Başarısı Videosu
I.C.T, Özbekistan'daki bir Müşteriye bilgisayar anakartları, SSD ürünleri ve bellekle ilgili ürünler için büyük bir elektronik üretim fabrikası kurmasını destekledi. Ürün LED TV olmasa da proje, I.C.T'un planlamadan kararlı çıktıya kadar komple elektronik üretim hatlarını nasıl desteklediğini gösteriyor. SMT hattı şablon yazdırmayı, SMT yerleştirmeyi, yeniden akışlı lehimlemeyi, SPI, AOI ve PCB işleme sistemlerini içeriyordu. DIP hattı, manuel yerleştirme hattını, JUKI tek biçimli yerleştirme makinesini, dalga lehimleme makinesini ve konveyör sistemlerini içeriyordu. I.C.T mühendisler hat kurulumu, makine bağlantısı, hata ayıklama, üretim testi ve operatör eğitimi konularında yardımcı oldu. Testin ardından Müşteri, ekipman kalitesi, yanıt hızı, ambalaj koruması ve mühendislik desteği konusunda olumlu geri bildirimde bulundu.
| Kapsamlı Servis Desteği
I.C.T, Müşterileri erken yerleşim planlamasından gerçek üretime kadar destekler. Sevkiyattan önce ekibimiz hat yapısını, bant hareketini, motorun çalışmasını, aydınlatma sistemini, prizleri, çalışma masasının durumunu, çalışma kartlarını, taşıma yönünü, hava beslemesini, alet konfigürasyonunu ve ambalaj korumasını kontrol eder. Yerinde servis sırasında mühendisler, LED TV Montaj Bant Hattının yukarı ve aşağı yöndeki ekipmanlara bağlanmasına yardımcı olur. Eğitim bandın çalıştırılması, hız ayarı, iş istasyonu kullanımı, aydınlatma kontrolü, elektrik prizi güvenliği, alet yerleştirme, günlük temizlik, ESD kontrolü, temel bakım ve üretim akışı yönetimini kapsar. Yeni üretim ekipleri için iyi planlanmış bir montaj hattı, karışıklığın azaltılmasına yardımcı olur ve operatör eğitimini kolaylaştırır.
| Müşteriler Ne Diyor?
Müşteriler I.C.T hakkında sıklıkla olumlu geri bildirimde bulunuyor çünkü mühendislerimiz tüm seriyi net bir şekilde açıklıyor ve kurulum sırasında gerçek üretim sorunlarının çözülmesine yardımcı oluyor. Ayrıca pratik düzeni, istikrarlı makine yapısını ve organize iş istasyonu tasarımını da seviyorlar. Uzun mesafeli teslimatlarda I.C.T, nakliye sırasında ekipmanı korumak için güçlü ihracat ambalajları kullanıyor. Müşterilerin hat bağlantısı, operatör düzenlemesi, üretim testi veya bakımla ilgili soruları olduğunda ekibimiz hızlı bir şekilde yanıt verir ve sorun çözülene kadar konuyu takip eder. Bu destek, Müşterilerin yeni bir montaj hattı kurarken veya mevcut elektronik fabrikasını genişletirken kendilerini daha güvende hissetmelerine yardımcı olur.
| Sertifikalar ve Standartlar
I.C.T, SMT, DIP ve montaj hattı ekipmanlarının kalite kontrolüne odaklanır. Firmamız CE, RoHS, ISO9001, patentler ve ilgili diğer kalite belgeleriyle desteklenen ürün ve sistemlerle çalışmaktadır. Bir montaj konveyör bandı hattı için kalite kontrolü, çerçeve gücünü, bant hareketini, kablolama güvenliğini, aydınlatma stabilitesini, priz güvenliğini, ESD korumasını, iş istasyonu düzenini ve paketleme onayını içerir. Teslimattan önce ekipman mekanik kontrolden, elektrik testinden, fonksiyon testinden ve paketleme incelemesinden geçer. Sağlam montaj ekipmanı, Müşterilerin üretim kesintilerini azaltmasına ve günlük fabrika yönetimini iyileştirmesine yardımcı olur. I.C.T güvenilir elektronik üretimini desteklemek için denetim standartlarını iyileştirmeye devam ediyor.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, kendi Ar-Ge, üretim, mühendislik, satış ve servis ekiplerine sahip profesyonel bir SMT, DIP ve montaj hattı çözüm sağlayıcısıdır. Şirket yıllar içinde hızla büyümüş ve farklı ülke ve sektörlerdeki birçok Müşteriye hizmet vermiştir. I.C.T, SMT hatları, DIP hatları, kaplama hatları, montaj hatları, otomasyon makineleri, denetim sistemleri ve fabrika planlaması dahil olmak üzere eksiksiz fabrika çözümlerine odaklanır. Fabrikamızda her makine, sevkıyattan önce mekanik muayene, elektrik testi, fonksiyon testi ve ambalaj incelemesi de dahil olmak üzere sıkı bir kontrole tabi tutulur. Küresel proje deneyimi ve güçlü teknik desteğiyle I.C.T, Müşterilerin erken planlamadan istikrarlı üretime kadar elektronik üretim hatları oluşturmasına yardımcı olur.
