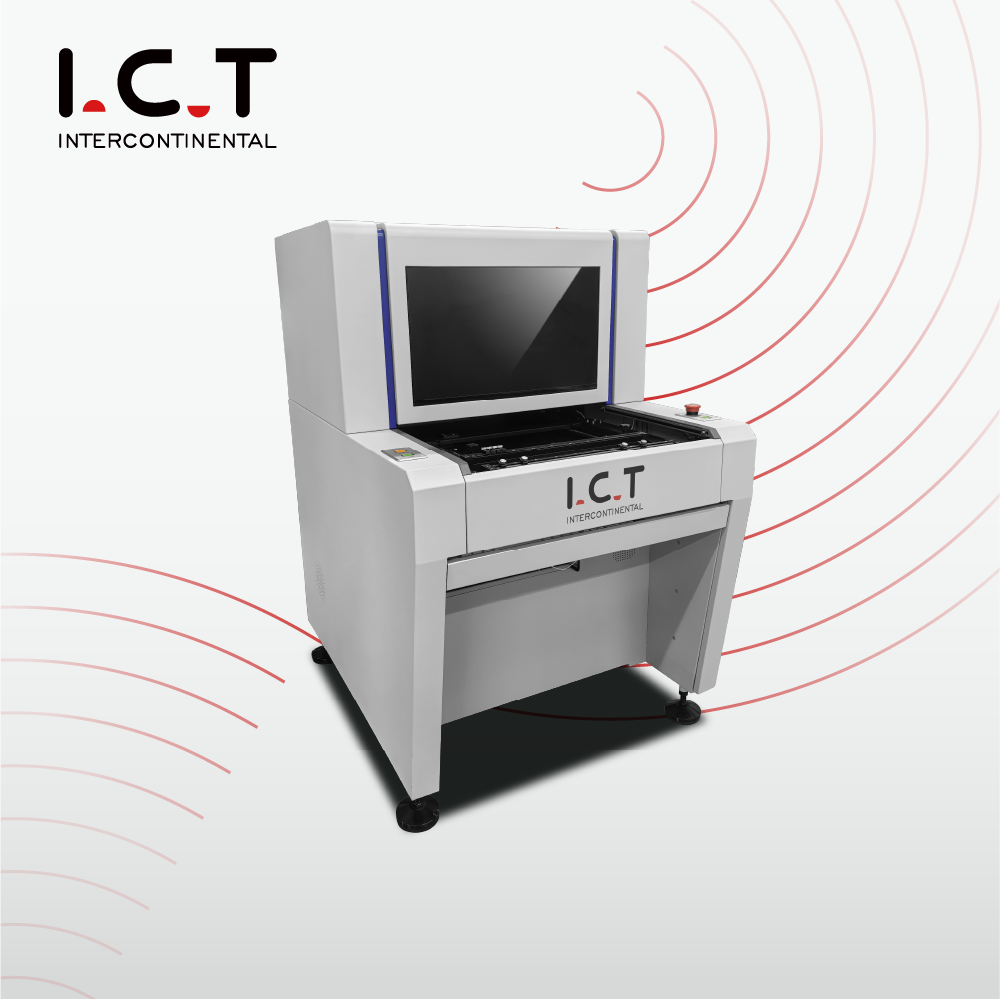

Çevrimdışı AOI V8
Giriiş:
SMT yeniden akış öncesi, yeniden akış sonrası satır içi inceleme için.
Granit platformu, makine hassasiyetini ve stabilitesini büyük ölçüde artırır.
Programlanabilir RGB+W LED aydınlatma kaynağı.
Sabit büyütmeli ve yüksek bileşime düşük distorsiyon tepkisine sahip telesentrik lens.
Özellikler:
1. LOG otomatik toplama ve saklama fonksiyonu, NG uyarı/alarm fonksiyonu, Uzaktan programlama ve hata ayıklama.
2. Muayene yeteneği: yetersiz, kısa, kayan delik, lehim kaplama pimi, kirlenme, yanlış hizalama, eksik parça, çarpık, reklam panosu, montaj
yanda, devrilme, yanlış parça, hasarlı, kayan nokta, kutupluluk, sahte lehimleme, boş lehim, aşırı yapıştırıcı vb.
3. Perfect SPC, NG bilgilerini hat dışında toplar ve her türlü üretim tablosunu otomatik olarak oluşturur.
4. Olgun kontrol merkezi işlevi, net yazılım arayüzü.
5. İyi stabilite (GR&R<%10@6 Sigma,CPK>1.33(Test sapma doğruluğu ±0,25 mm'den az.
6. Test sırasında kamera hareket etti, konveyör sabitlendi.
7. PCB çarpıklık telafisi:toplam İşaret telafisi kalibrasyonu, bileşen konumu çerçeve telafisi.

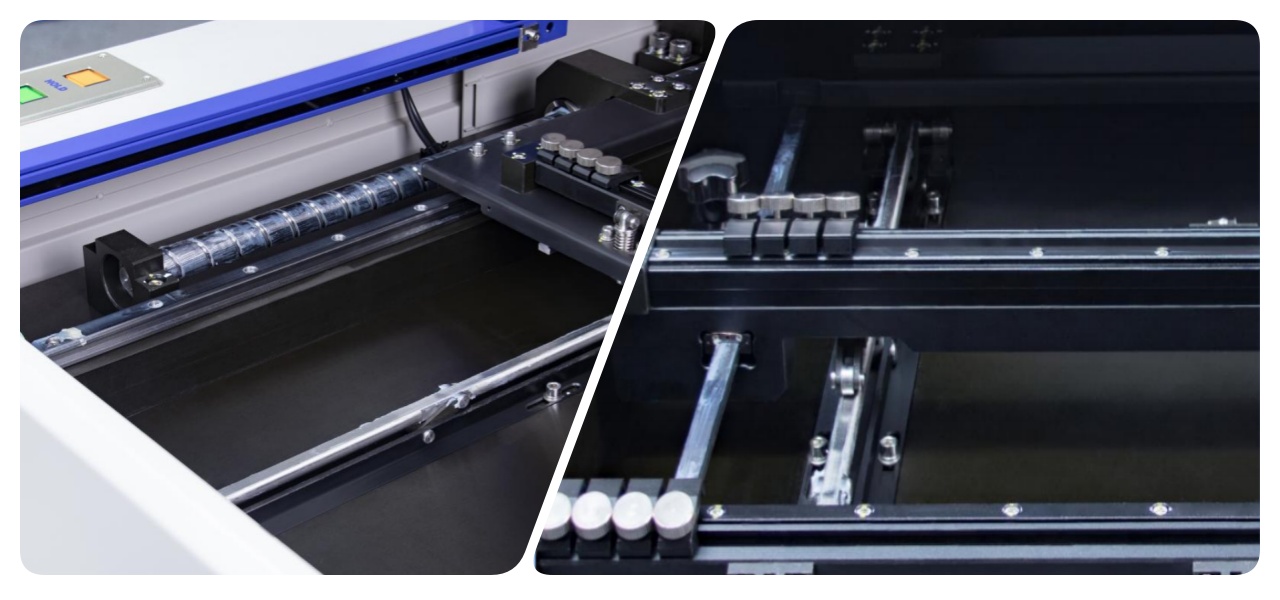

Granit Platform ve Çerçeve

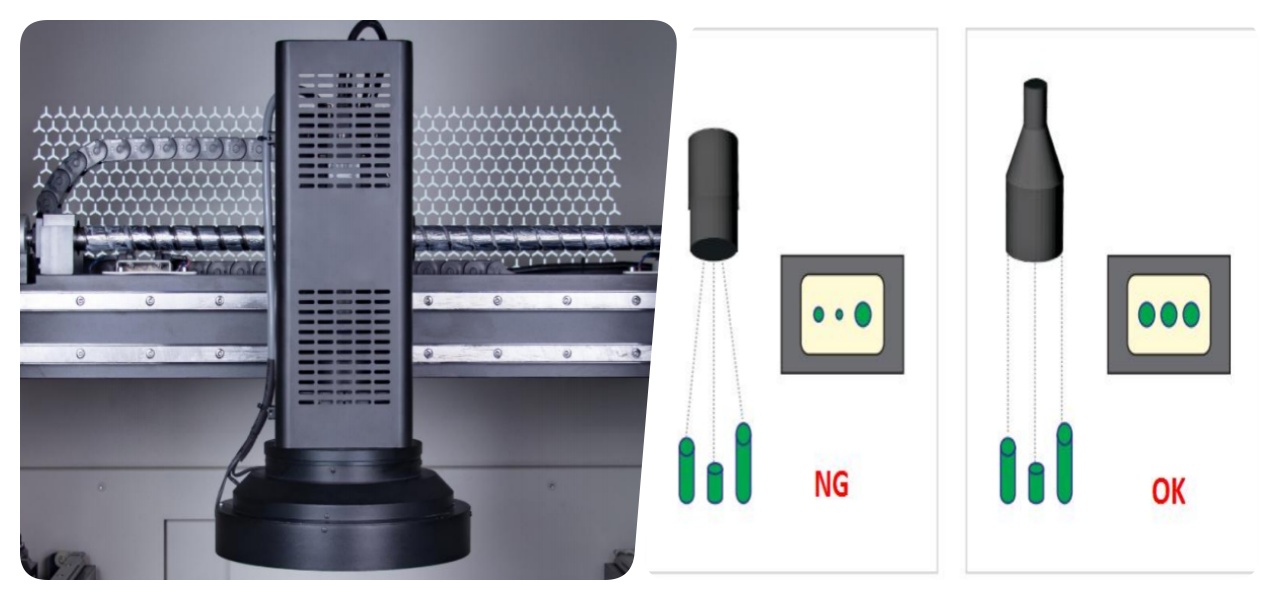

Endüstriyel kamera+Telesentrik lens
Tüm FOV Yardımı Konumu
Modeli | I.C.T-V8 | I.C.T-V8XL |
FOV | 15u(38,4*28,8 mm) | |
Kamera | 5M piksel akıllı dijital endüstriyel kamera | |
Objektif | Telesentrik lens | |
Işık | 4 renkli halka LED ışık,RGB+W | |
Muayene Öğesi | Bileşen testi, lehimleme testi | |
Mini Bileşen | 03015chip,0.3pitch IC ve Özel şekilli | |
İşletim Sistemi | Windows 7 | |
PCB Boyut | 50*50~430*330mm | 50*50~650*510mm |
PCB Kalınlık | 0,3 ~ 6,0 mm | |
PCB Çarpıklık | ±3,0 mm | |
PCB Ağırlık | Maksimum:10Kg | |
PCB Yükseklik | Üst:25-60mm, Alt:25-80mm ayarlanabilir | |
X/Y Sürücüsü | AC servo sürücüsü, tekrarlama doğruluğu 0,01 mm | |
platformu | Granit | |
Güç | AC220 50/60Hz,2,5A | |
İletişim | SMEMA | |
Ağırlık | 500Kg | 600Kg |
Boyut | 880*1170*1350mm(ışık hariç) | 1080*1470*1370mm(ışık hariç) |
* I.C.T kalite ve performans üzerinde çalışmaya devam etmektedir; teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
Çevrimdışı AOI V8
Giriiş:
SMT yeniden akış öncesi, yeniden akış sonrası satır içi inceleme için.
Granit platformu, makine hassasiyetini ve stabilitesini büyük ölçüde artırır.
Programlanabilir RGB+W LED aydınlatma kaynağı.
Sabit büyütmeli ve yüksek bileşime düşük distorsiyon tepkisine sahip telesentrik lens.
Özellikler:
1. LOG otomatik toplama ve saklama fonksiyonu, NG uyarı/alarm fonksiyonu, Uzaktan programlama ve hata ayıklama.
2. Muayene yeteneği: yetersiz, kısa, kayan delik, lehim kaplama pimi, kirlenme, yanlış hizalama, eksik parça, çarpık, reklam panosu, montaj
yanda, devrilme, yanlış parça, hasarlı, kayan nokta, kutupluluk, sahte lehimleme, boş lehim, aşırı yapıştırıcı vb.
3. Perfect SPC, NG bilgilerini hat dışında toplar ve her türlü üretim tablosunu otomatik olarak oluşturur.
4. Olgun kontrol merkezi işlevi, net yazılım arayüzü.
5. İyi stabilite (GR&R<%10@6 Sigma,CPK>1.33(Test sapma doğruluğu ±0,25 mm'den az.
6. Test sırasında kamera hareket etti, konveyör sabitlendi.
7. PCB çarpıklık telafisi:toplam İşaret telafisi kalibrasyonu, bileşen konumu çerçeve telafisi.
Granit Platform ve Çerçeve
Endüstriyel kamera+Telesentrik lens
Tüm FOV Yardımı Konumu
Modeli | I.C.T-V8 | I.C.T-V8XL |
FOV | 15u(38,4*28,8 mm) | |
Kamera | 5M piksel akıllı dijital endüstriyel kamera | |
Objektif | Telesentrik lens | |
Işık | 4 renkli halka LED ışık,RGB+W | |
Muayene Öğesi | Bileşen testi, lehimleme testi | |
Mini Bileşen | 03015chip,0.3pitch IC ve Özel şekilli | |
İşletim Sistemi | Windows 7 | |
PCB Boyut | 50*50~430*330mm | 50*50~650*510mm |
PCB Kalınlık | 0,3 ~ 6,0 mm | |
PCB Çarpıklık | ±3,0 mm | |
PCB Ağırlık | Maksimum:10Kg | |
PCB Yükseklik | Üst:25-60mm, Alt:25-80mm ayarlanabilir | |
X/Y Sürücüsü | AC servo sürücüsü, tekrarlama doğruluğu 0,01 mm | |
platformu | Granit | |
Güç | AC220 50/60Hz,2,5A | |
İletişim | SMEMA | |
Ağırlık | 500Kg | 600Kg |
Boyut | 880*1170*1350mm(ışık hariç) | 1080*1470*1370mm(ışık hariç) |
* I.C.T kalite ve performans üzerinde çalışmaya devam etmektedir; teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
I.C.T - Şirketimiz
I.C.T Hakkında:
I.C.T lider bir fabrika planlama çözümü sağlayıcısıdır.Küresel müşterilere profesyonel danışmanlık ve hizmetler sunan, tamamına sahip olduğumuz 3 fabrikamız var.22 yıldan fazla bir süredir elektronik genel çözümlerimiz var.Yalnızca eksiksiz bir ekipman seti sağlamakla kalmıyoruz, aynı zamanda tam kapsamlı teknik destek ve hizmetler de sağlıyoruz ve müşterilere daha makul profesyonel tavsiyeler veriyoruz.Dünyanın her yerindeki birçok müşterinin LED, TV, cep telefonu, DVB, EMS ve diğer sektörlerde fabrika kurmasına yardımcı oluyoruz.Dünyanın her yerinde LED, TV, cep telefonu, DVB, EMS ve diğer sektörlerde fabrikalar kuracağız.Biz güveniliriz.
Sergi
Paketleme metodu: Vakum Paketli Standart Tahta Sandık
Nakliye yolu: 1. Hava yoluyla, numune ve küçük paket için, DHL, UPS, EMS gibi uluslararası ekspres... 2. Deniz yoluyla, büyük paket ve miktar için;3. Müşterinin talep ettiği diğer yollar.
Teslimat süresi: 25-35 Gün
I.C.T - Şirketimiz
I.C.T Hakkında:
I.C.T lider bir fabrika planlama çözümü sağlayıcısıdır.Küresel müşterilere profesyonel danışmanlık ve hizmetler sunan, tamamına sahip olduğumuz 3 fabrikamız var.22 yıldan fazla bir süredir elektronik genel çözümlerimiz var.Yalnızca eksiksiz bir ekipman seti sağlamakla kalmıyoruz, aynı zamanda tam kapsamlı teknik destek ve hizmetler de sağlıyoruz ve müşterilere daha makul profesyonel tavsiyeler veriyoruz.Dünyanın her yerindeki birçok müşterinin LED, TV, cep telefonu, DVB, EMS ve diğer sektörlerde fabrika kurmasına yardımcı oluyoruz.Dünyanın her yerinde LED, TV, cep telefonu, DVB, EMS ve diğer sektörlerde fabrikalar kuracağız.Biz güveniliriz.
Sergi
Paketleme metodu: Vakum Paketli Standart Tahta Sandık
Nakliye yolu: 1. Hava yoluyla, numune ve küçük paket için, DHL, UPS, EMS gibi uluslararası ekspres... 2. Deniz yoluyla, büyük paket ve miktar için;3. Müşterinin talep ettiği diğer yollar.
Teslimat süresi: 25-35 Gün
