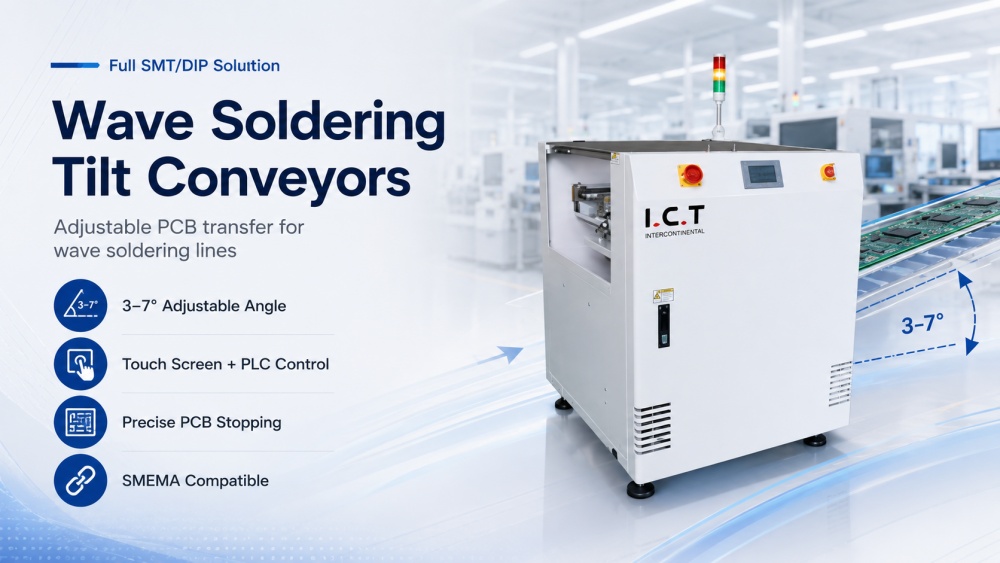

| I.C.T WTC-M | Üst Düzey Dalga Lehimleme Eğimi konveyörs
Dalga Lehimleme Eğimli konveyör'ler, DIP ve THT üretim hatlarındaki dalga lehimleme makineleri etrafında PCB aktarımı için tasarlanmıştır. Gerçek üretimde, PCB'lerin lehimlemeden önce veya sonra bir yükseklikten diğerine hareket etmesi gerekebilir. Bu tür hat bağlantısı için normal bir düz konveyör yeterli olmayabilir. I.C.T WTC-M eğimli konveyör, PCB aktarımını daha sorunsuz ve kontrol edilmesi daha kolay hale getirmek için PLC kontrolünü, dokunmatik ekran panelini, kademeli motorlu taşımayı ve ayarlanabilir açı tasarımını kullanır. Açı 3 ila 7 derece arasında ayarlanabilir. 60 destekler .60 mm'den 630 460 mm'ye kadar PCB boyutları ve 4,5 kg'a kadar PCB ağırlığı
| Dalga Lehimlemenin Özellikleri Eğim konveyörs
I.C.T, SMT elektronik endüstrisi için, PCB elleçlemeden elektronik imalatına yönelik palet uygulamalarına kadar her türlü konveyörü sağlar.
Dalga yükleyici ve boşaltıcı
PCB kartı dalga lehiminden taşıyın
Ayarlanabilir yükseklik ve açı
Dalga Lehimleme Eğimi konveyör'ler, üretim ekiplerinin çalışmasını kolaylaştırmak için bir dokunmatik ekran ve PLC kontrol sistemi kullanır. Operatörler konveyör hızını, açısını ve çalışma durumunu doğrudan ekrandan ayarlayabilir. Bu tasarım manuel ayarlamayı azaltır ve günlük üretim sırasında transfer sürecini daha tutarlı hale getirir. PLC, konveyör hareketinin, PCB durmanın ve sinyal iletişiminin istikrarlı bir şekilde kontrol edilmesine yardımcı olur. Dalga lehimleme makineleri etrafında otomatik PCB transferine ihtiyaç duyan fabrikalar için bu kontrol sistemi, özellikle aynı hat üzerinde farklı PCB boyutları veya üretim gereksinimleri kullanıldığında ekipmanın yönetimini kolaylaştırır.
Eğim açısı üretim hattı düzenine göre 3 ila 7 derece arasında ayarlanabilmektedir. Bu, PCB'in farklı yükseklikteki makineler arasında hareket etmesi gerektiğinde veya dalga lehimleme işlemi daha yumuşak bir geçiş bölümü gerektirdiğinde kullanışlıdır. Açı, dokunmatik ekran aracılığıyla ayarlanabildiğinden operatörlerin her seferinde karmaşık mekanik değişiklikler yapmasına gerek kalmaz. Bu esnek tasarım, konveyörün farklı dalga lehimleme makinelerine, giriş konveyörlerine, çıkış konveyörlerine ve denetim istasyonlarına bağlanmasına yardımcı olur. Aynı zamanda daha temiz PCB akışını destekler ve üretim sırasında gereksiz kart kullanımını azaltır.
Makinenin hem girişinde hem de çıkışında silindir durdurucular bulunur. Bu durdurucular, PCB konveyöre ne zaman girip çıkacağının kontrol edilmesine yardımcı olur. Otomatik DIP ve THT hatlarında kontrolsüz PCB hareketi transfer hatalarına, aralık sorunlarına veya bir sonraki makineyle zayıf bağlantıya neden olabilir. Durdurucu tasarımı, ilerlemeden önce her PCB'nin doğru konumda durmasına yardımcı olur. Bu özellikle konveyör dalga lehimleme ekipmanı, AOI, tamir istasyonları veya diğer PCB taşıma makinelerine bağlandığında önemlidir. Hassas durdurma, hatta daha iyi bir ritim kazandırır ve tüm aktarım sürecinin kontrolünü kolaylaştırır.
Konveyör kademeli motor tahrik sistemi kullanır ve aktarım hızı dokunmatik ekran üzerinden ayarlanabilir. Bu, hız ayarını basit manuel kontrole göre daha doğrudan ve daha doğru hale getirir. Operatörler konveyör hızını gerçek üretim ritmi, PCB boyutu ve aşağı yöndeki makine hızıyla eşleştirebilir. Stabil bir adımlı motor sürücüsü, ani hareketi azaltmaya yardımcı olur ve daha yumuşak PCB taşımayı destekler. Açık delikli bileşenlere sahip kartlar için sabit aktarım önemlidir çünkü bileşenlerin lehimlemeden önce ve sonra yerinde kalması gerekir. Bu tasarım, çalışmayı karmaşık hale getirmeden hat stabilitesinin iyileştirilmesine yardımcı olur.
Ray genişliği, konveyörün farklı PCB boyutları taşımasına yardımcı olan bir kılavuz vidayla sorunsuz bir şekilde ayarlanabilir. Ayarlamanın paralel ve stabil olması, karışık üretim veya sık ürün değişimleri için uygun olmasını sağlar. Konveyör, maksimum 4,5 kg'lık PCB ağırlığa sahip, 60 Ayrıca hem giriş hem de çıkış iletişimi için SMEMA uyumludur. Bu, konveyörün yukarı ve aşağı yöndeki makinelerle sinyal alışverişinde bulunmasına olanak tanır. Genişlik ayarı ve SMEMA desteği ile Dalga Lehimleme Eğimli konveyör'ler otomatik DIP ve THT üretim hatlarına daha kolay entegre edilebilir.60 mm'den 630 460 mm'ye kadar PCB boyutları destekler.
| Dalga Lehimleme Eğiminin Özellikleri konveyörs
| Ana Malzeme: | |||
| Gövde Malzemesi | Metal malzemelerin kaynağı | Çin | |
| Demiryolu | Alüminyum (kalıp yapımı) | Çin | |
| Plc | Panasonic | Japonya | |
| Dokunmatik Ekran | Kunlun/Samkoon | Çin | |
| Manyetik Anahtar | SMC | Japonya | |
| Vidalı | TBI | Tayvan | |
| Elektromanyetik Vana | AirTAC | Tayvan | |
| Limit Anahtarı | Omron | Japonya | |
| Sensör | Omron | Japonya | |
| Spesifikasyon: | |||
| Model | WTC-M | ||
| Boyut (mm) | 800*980*1440 | ||
| PCB boyut (mm) | 60*60-630*460 | ||
| PCB ağırlık | Maksimum 4,5 kg | ||
| Açı | 3-7 Derece (Ayarlanabilir) | ||
| Kontrol sistemi | Dokunmatik ekran+plc | ||
| İletişim | Hem giriş hem de çıkış için SMEMA | ||
| Güç kaynağı | 1 PH AC 220V 50/60Hz (Seçenek:110V ila 380V) | ||
| Ağırlık | 180 kg | ||
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| DIP Hattı Ekipman Listesi
I.C.T delikli montaj fabrikaları için eksiksiz DIP üretim hattı ekipmanı sağlar. İlgili ürünler arasında manuel yerleştirme hatları, otomatik yerleştirme makineleri, dalga lehimleme makineleri, seçici lehimleme makineleri, DIP AOI, lehimleme robotları, PCB konveyörler, yükleme konveyörleri, boşaltma konveyörleri ve eğimli transfer konveyörleri yer alır. Dalga Lehimleme Transferi konveyör genellikle lehimleme öncesi ve sonrası PCB transferini desteklemek için I.C.T-Acrab serisi dalga lehimleme makinesi ile birlikte planlanır. I.C.T, PCB boyutuna, tahta ağırlığına, üretim yönüne, makine yüksekliğine, proses akışına ve atölye alanına göre tüm hattı tasarlayabilir. Bu, Müşterilerin ekleme, lehimleme, soğutma, inceleme, onarım ve son çıktıyı tek bir istikrarlı üretim sürecinde birleştirmesine yardımcı olur.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
| PCB SMT satırı | Anahtar Teslimi Ful-auto SMT montaj hattı |
| Otomatik Ekleme Makinası | DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. | |
THT bileşenlerdeki dahili lehim kalitesini ve gizli kusurları kontrol eder. | |
| Kayış montaj hattı | Verimli montaj ve denetim için PCB'leri DIP hattı boyunca sorunsuz bir şekilde taşır. |
| Müşteri Başarısı Videosu
I.C.T, Özbekistan'da bilgisayar anakartları, SSD ürünleri ve bellekle ilgili ürünler için büyük bir elektronik üretim fabrikası kurma konusunda bir Müşteriye destek verdi. Proje hem SMT hem de DIP üretim hatlarını içeriyordu. SMT hattı, I.C.T-5151 şablon yazıcıyı, dört adet SMT alma ve yerleştirme makinesini, Lyra serisi yeniden akış fırınlarını, SPI, AOI ve PCB işleme sistemlerini içeriyordu. DIP hattı, bir manuel yerleştirme hattını, JUKI tek biçimli yerleştirme makinesini, I.C.T-Acrab350 dalga lehimleme makinesini ve konveyör sistemlerini içeriyordu. Proje sırasında I.C.T mühendis hat bağlantısı, kurulum, hata ayıklama, üretim testi ve operatör eğitimini destekledi. Testin ardından Müşteri, I.C.T hizmeti, hızlı yanıt, ekipman kalitesi ve istikrarlı üretim desteği konusunda olumlu geri bildirimde bulundu.
| Kapsamlı Servis Desteği
I.C.T yalnızca bir konveyör sağlamak yerine tam DIP hattı projelerini destekler. Sevkiyattan önce ekibimiz çerçeve yapısını, ray hareketini, dokunmatik ekranın çalışmasını, PLC kontrolünü, step motorun çalışmasını, silindir stoper fonksiyonunu, SMEMA iletişimini, açı ayarını, PCB durma pozisyonunu ve paketleme korumasını kontrol eder. Yerinde servis sırasında mühendisler, Dalga Lehimleme Eğimli konveyör'lerin dalga lehimleme makinelerine, yerleştirme hatlarına, çıkış konveyörlerine ve denetim istasyonlarına bağlanmasına yardımcı olur. Eğitim, dokunmatik ekran kullanımı, açı ayarı, hız ayarı, genişlik ayarı, durdurucu kontrolü, SMEMA sinyal kontrolü, günlük temizlik ve temel sorun gidermeyi içerir. Yeni üretim ekipleri için bu eğitim, operatörlerin konveyörü daha hızlı anlamalarına ve gerçek üretim sırasında kurulum hatalarını azaltmalarına yardımcı olur.
| Müşteriler Ne Diyor?
Müşteriler genellikle I.C.T mühendislerini açık eğitim, dikkatli kurulum ve hızlı problem çözme nedeniyle övüyor. Ayrıca istikrarlı makine yapısı, pratik hat düzeni ve kontrol sisteminin kolay çalıştırılması konusunda da iyi geri bildirimler sağlarlar. I.C.T, denizaşırı teslimatlarda, uzun mesafeli nakliye sırasında ekipmanı korumak için güçlü ihracat ambalajı kullanıyor. Müşterilerin konveyör yüksekliği, açı ayarı, SMEMA sinyali, PCB durdurma veya üretim testi ile ilgili soruları olduğunda teknik ve satış ekiplerimiz hızlı bir şekilde yanıt verir ve sorun çözülene kadar takipte kalır. Bu destek, Müşterilerin yeni bir DIP hattı oluştururken veya mevcut bir THT üretim sürecini yükseltirken kendilerini daha güvende hissetmelerine yardımcı olur.
| Sertifikalar ve Standartlar
I.C.T, tam SMT ve DIP hattı ekipmanının kalite kontrolüne büyük önem vermektedir. Firmamız CE, RoHS, ISO9001, patent ve diğer ilgili kalite belgelerine sahiptir. Bu sertifikalar ekipman güvenliği, üretim yönetimi ve uzun vadeli kalite kontrol alanındaki çalışmalarımızı desteklemektedir. Eğimli konveyörler için önemli kalite noktaları arasında çerçeve gücü, konveyör stabilitesi, açı ayarı, PLC kontrolü, dokunmatik ekran tepkisi, silindir durdurucu hareketi ve PCB durdurma doğruluğu yer alır. Teslimattan önce her makine mekanik muayeneden, elektrik testinden, fonksiyon testinden ve paketleme onayından geçer. I.C.T güvenilir elektronik üretimini desteklemek için tasarım, test ve denetim standartlarını geliştirmeye devam ediyor.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, kendi Ar-Ge, üretim, mühendislik, satış ve servis ekiplerine sahip profesyonel bir SMT ve DIP hattı çözüm sağlayıcısıdır. Şirket yıllar içinde hızla büyümüş ve farklı ülke ve sektörlerdeki birçok Müşteriye hizmet vermiştir. I.C.T, SMT hatları, DIP hatları, kaplama hatları, otomasyon makineleri ve fabrika planlaması dahil olmak üzere eksiksiz fabrika çözümlerine odaklanır. Fabrikamızda her makine sevkıyattan önce yapı kontrolü, elektrik testi, fonksiyon testi ve ambalaj incelemesi de dahil olmak üzere sıkı testlere tabi tutulur. Küresel proje deneyimi ve güçlü teknik desteğiyle I.C.T, Müşterilerin erken planlamadan istikrarlı üretime kadar elektronik üretim hatları oluşturmasına yardımcı olur.
