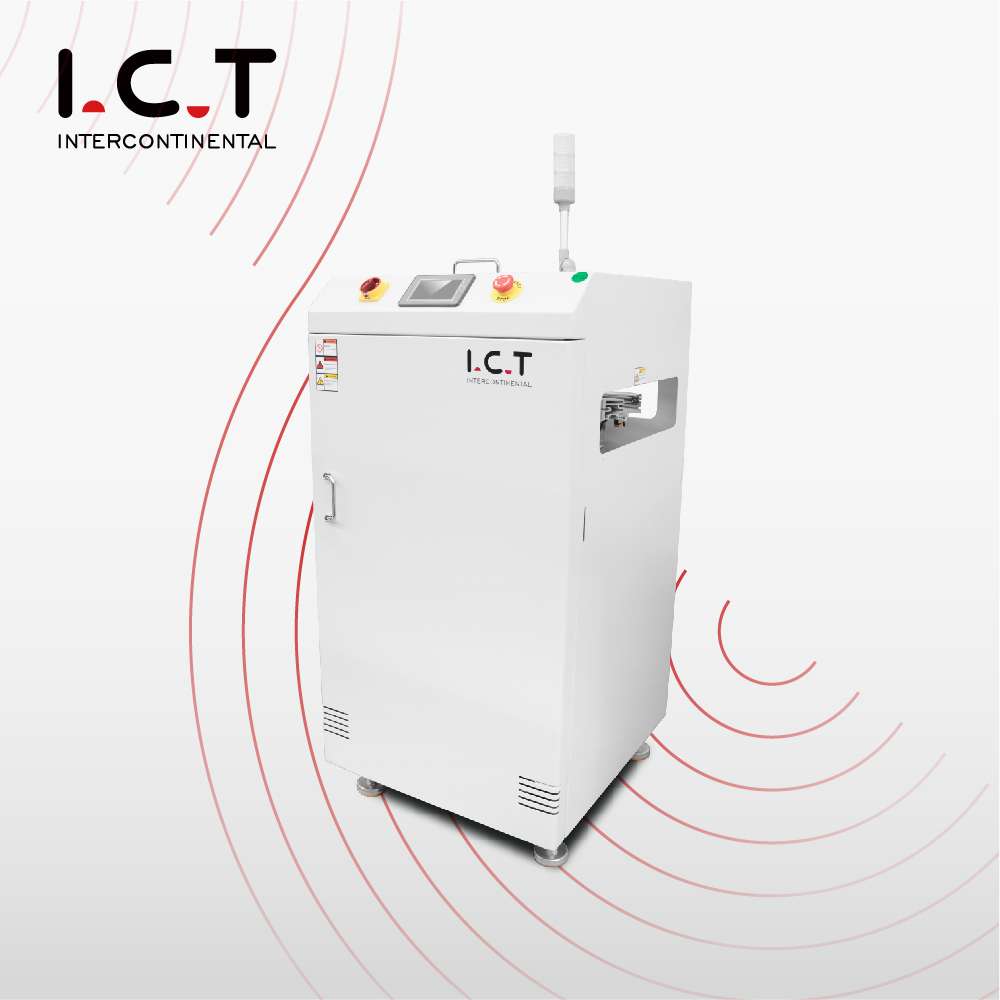

I.C.T TCR-M | Otomatik SMT PCB Dönüş konveyör
I.C.T
| Miktar： | |
|---|---|
| SMT Hat için Otomatik PCB konveyör Dönüşü

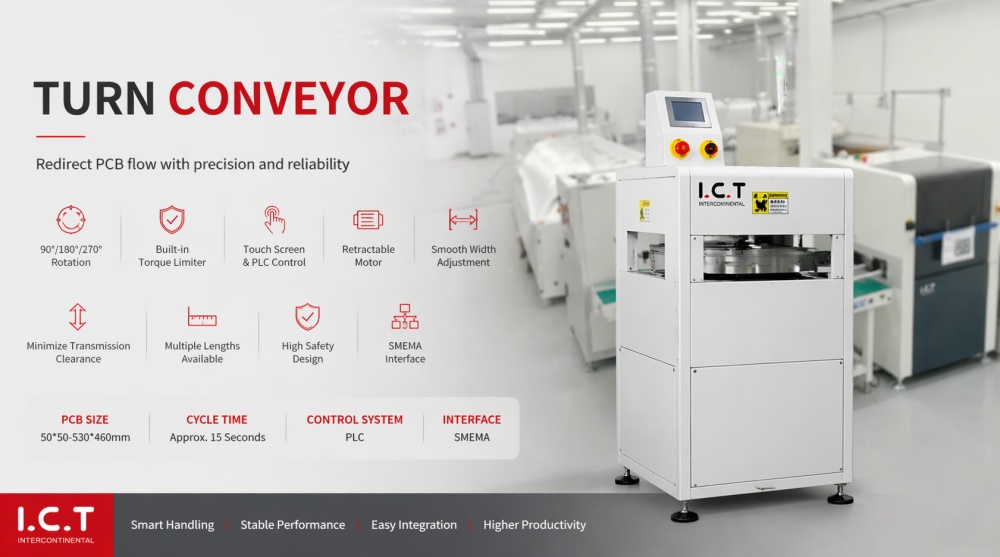

PCB Dönüşü konveyör, SMT üretim hatlarında önemli bir unsurdur ve 90 derecelik hassas dönüşe ve PCB'lerin aktarımına olanak tanır. Sorunsuz ve istikrarlı çalışma için tasarlanan bu cihaz, yukarı ve aşağı yöndeki ekipmanları birbirine bağlayarak sürekli iş akışı sağlar. Ayarlanabilir genişlik ve eğim ayarları, çeşitli PCB boyutlara uyum sağlamasına olanak tanır. Dayanıklı yapısı ve az bakım gerektiren tasarımı, onu yüksek hacimli SMT üretim ortamları için güvenilir bir çözüm haline getirir, operasyonları kolaylaştırır ve yanlış hizalama veya hasar riskini azaltır.
| Detaylı Ürün Özellikleri
A. Otomatik 90 Derece PCB Dönüş
PCB Dönüş konveyör panoların manuel müdahale olmadan yön değiştirerek otomatik olarak dönmesine olanak tanır. Bu yetenek, üretim esnekliğini artırarak dar yerleşimlerdeki makineler arasında kesintisiz bağlantıya olanak tanır. Konveyör, hassas dönüşler sağlayarak yanlış hizalama sorunlarını azaltır ve SMT hattınızın kalitesini ve verimliliğini korumaya yardımcı olur.
B. Sorunsuz ve Kararlı Transfer
Sağlam bir çerçeve ve hassas hareket kontrolü ile tasarlanan konveyör, makineler arasında PCB saniyeler boyunca sorunsuz bir şekilde hareket eder. Kararlı çalışma, kartlardaki titreşimi ve mekanik gerilimi azaltarak aktarım sırasında hassas bileşenleri korur. Bu, daha yüksek güvenilirlik ve daha az üretim kesintisi sağlar.
C. Çeşitli PCB Boyutlara Göre Ayarlanabilir
Genişlik ve eğim ayarları, konveyörün birden fazla PCB boyutu taşımasına olanak tanır. Hızlı ayarlamalar, geçiş süresini azaltır ve hat çok yönlülüğünü artırır; birden fazla konveyöre veya kapsamlı yeniden yapılandırmaya gerek kalmadan farklı ürünlere uyum sağlar.
D. Dayanıklı, Az Bakım Gerektiren Yapı
Uzun süreli, yüksek hacimli çalışma için tasarlanan konveyör, aşınmaya dayanıklı bileşenlere ve sağlam bir alüminyum çerçeveye sahiptir. Minimal bakım gerekliliği, daha az aksama süresiyle sürekli üretime olanak sağlar. Güvenilirliği, yıllar boyunca üretim hattının ayrılmaz bir parçası olarak kalmasını sağlar.
LED denetim ışıkları, metal zincirli konveyörler ve iyonlaştırıcı fanlar hazır bekliyor. Otomatik genişlik motorları ve segment taşıma kontrolü özel gereksinimleri karşılar. Her seçenek tamamen test edilmiş olarak gelir. Bu seçenekler smt mini pcb şarjör yükleyicisinin herhangi bir SMT düzeniyle tam olarak eşleşmesini sağlar.
| Şartname
| Şartname | Model TC350 | Model TC460 |
|---|---|---|
| Boyut (mm) | 7007301200 | 8008001200 |
| PCB Boyut (mm) | 5050400*350 | 5050530*460 |
| Döngü süresi | Yaklaşık. 15 Saniye | Yaklaşık. 15 Saniye |
| Kemer Tipi | Yuvarlak Kemer veya Basık Kemer | Yuvarlak Kemer veya Basık Kemer |
| Kontrol sistemi | Plc | Plc |
| Güç | Max 250 VA | Max 250 VA |
| Taşıma yüksekliği | 900 ± 20mm (veya müşteri belirtildi) | 900 ± 20mm (veya müşteri belirtildi) |
| PCB yön | L - r veya r ila l | L - r veya r ila l |
| İletişim | Hem In & Out için Smema | Hem In & Out için Smema |
| Güç kaynağı | 1 pH AC 220V 50/60Hz (seçenek: 110V ila 380V) | 1 pH AC 220V 50/60Hz (seçenek: 110V ila 380V) |
| Ağırlık | 170 kg | 220 kg |
| Seçenek | Otomatik genişlik ayarı | Otomatik genişlik ayarı |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
Tam otomatik, yüksek hızlı ve son derece güvenilir PCBA üretimi sağlayan Kanıtlanmış kurulumumuz PCB yükleyici Boşaltıcı ile başlar, mükemmel lehim pastası uygulaması için hassas bir otomatik yazıcıya geçer, doğru bileşen yerleştirme için Akıllı SMT Montaj Hattı sunuyoruz . LED SMT makinelerle devam eder, güçlü lehim bağlantıları için Vakumlu Yeniden Akış Lehimlemeden geçer ve herhangi bir kusuru yakalamak için Her makine sorunsuz bir şekilde iletişim kurarak iş gücünü azaltır ve ilk geçiş verimini artırır. Bu eksiksiz çözüm, otomotiv, medikal, tüketici ve LED endüstri standartlarını karşılarken işletme maliyetlerini düşük ve çalışma süresini son derece yüksek tutar AOI Test Makinesi ile tamamlanır.
| Müşteri Başarı Hikayesi - Almanya'da Başarılı SMT Hat Teslimatı
Nisan 2026'da I.C.T, Almanya'nın önde gelen bir LED üreticisine tam bir SMT üretim hattı teslim etti. Hat, al ve yerleştir makinelerini, yeniden akış fırınlarını ve denetim sistemlerini birbirine bağlayan PCB Dönüşü konveyör içeriyordu. Mühendislerimiz yerinde kurulum ve eğitim sağladı. Konveyör, düzgün PCB dönüş ve aktarım sağlayarak verimi artırdı ve yanlış hizalamayı azalttı. Müşteri, entegre SMT çözümlerinin değerini doğrulayarak, tüm hat boyunca verimliliğin arttığını ve kesinti süresinin azaldığını bildirdi.
| Yerinde Destek ve Eğitim
I.C.T, komple SMT, DIP ve Kaplama üretim hatları için uçtan uca destek sağlar. Mühendislerimiz konveyörleri, yükleyicileri ve denetim sistemlerini kusursuz bir iş akışına kurar ve entegre eder. Hem bireysel makine çalışmasını hem de tam hat koordinasyonunu kapsayan kapsamlı operatör eğitimi sunuyoruz. 7/24 uzaktan destekle tüm fabrika hattının verimli bir şekilde çalışmasını sağlıyoruz, arıza sürelerini en aza indiriyor ve üretim akışını baştan sona optimize ediyoruz.
| Müşteri Övgüsü
'I.C.T sayesinde, SMT hattımız sorunsuz çalışıyor. PCB Dönüşü konveyör diğer makinelerimizle mükemmel bir şekilde bütünleşerek kesintisiz PCB aktarımını garanti ediyor. Eğitim ve yerinde destek mükemmeldi. Verimlilikte önemli gelişmeler olduğunu ve arıza sürelerinin azaldığını fark ettik. I.C.T'ın tam hat yaklaşımı tüm ekipmanların uyum içinde çalışmasını sağlıyor.' – Memnun oldum LED sektör müşterisi.
| Global Sertifikalar ve Kalite Standartları
PCB Turn konveyör ve diğer I.C.T ekipmanı CE, RoHS ve ISO9001 sertifikalarıyla uyumludur. Bu, tüm üretim hattınızda güvenlik, çevre uyumluluğu ve güvenilirlik sağlar. I.C.T, sertifikalı, tam kapsamlı çözümler sunarak, tüm SMT ekipmanın tutarlı, verimli ve küresel üretim standartlarına uygun şekilde çalıştığını garanti eder.
| I.C.T Hakkında ve Üretim Yeteneklerimiz
I.C.T, tam SMT, DIP ve Kaplama üretim hatlarının tasarlanması, üretilmesi ve entegrasyonu konusunda uzmanlaşmıştır. 20 yılı aşkın deneyimimizle planlamadan kuruluma ve sürekli desteğe kadar eksiksiz çözümler sunuyoruz. En son teknolojiye sahip tesislerimiz sıkı bir kalite kontrolü sağlarken mühendislik ekiplerimiz her müşteriye özel çözümler sunar. Tam kapsamlı optimizasyona odaklanarak fabrikaların arıza sürelerini azaltmasına, verimi artırmasına ve dünya çapında tutarlı ürün kalitesini korumasına yardımcı oluyoruz.
