Modern SMT üretiminde, SPI Makinelerine İlişkin Tam Kılavuz, değişmez bir kuralı sürekli olarak kanıtlıyor: SPI her zaman AOI'dan önce gelir. Bu siparişi yanlış vermek, bir fabrikanın yapabileceği en pahalı hatadır çünkü tüm yeniden akış kusurlarının %55-70'i, bileşenler yerleştirilmeden çok önce lehim pastası baskısında başlar.
Günümüzün PCB'leri rutin olarak 01005 direnç, 0,3 mm aralıklı BGA ve çok katmanlı istiflenmiş paketler taşır. Yalnızca 10 µm'lik çok düşük bir lehim pastası birikintisi yeniden akış sonrasında açık bir bağlantıya neden olabilirken, 5 µm'lik fazla bir miktar da 0,4 mm QFN'nin altında bir köprü oluşturabilir. Bu toleranslar, insan gözünün veya geleneksel 2D kameraların güvenilir bir şekilde yakalayabileceğinin çok ötesindedir; bu nedenle, modern elektronik üretiminde otomatik 3D inceleme tartışılmaz hale gelmiştir.
Pek çok mühendis ve yönetici, 10-15 yıl önce, mevcut tek otomatik denetimin AOI olduğu dönemde inşa edilen üretim hatlarını devraldı. Bu hatlar hala çalışıyor (bir nevi), dolayısıyla doğal soru şu oluyor: 'Eğer AOI zaten bitmiş panoya bakıyorsa, gerçekten hattın başında başka bir makineye ihtiyacımız var mı?' Bu arada, Altı Sigma ve CpK konusunda eğitim almış genç proses mühendisleri aynı baskı kusurlarının aylarca tekrarlandığını izliyor ve fabrikanın sorunu kaynağında önlemek yerine neden yeniden işleme için binlerce dolar harcadığını merak ediyor.
SPI ( Lehim Pastası Denetimi ), şablon yazıcısından hemen sonra ve ilk alma ve yerleştirme makinesinden önce kurulur. Her bir lehim pastası birikintisinin gerçek bir 3 boyutlu haritasını oluşturmak için yapılandırılmış ışık veya lazer kullanır. Saniyeler içinde tahtadaki her ped için hacmi (nL), yüksekliği (μm), alanı (mm²), X/Y konumunu ve şeklini ölçer. Tolerans dışında herhangi bir şey varsa kart reddedilir veya bir sonraki kart basılmadan önce yazıcı gerçek zamanlı kapalı döngü düzeltmesi alır.
AOI ( Otomatik Optik İnceleme ) yeniden akış fırınından sonra oturur. Tamamen monte edilmiş panonun yüksek çözünürlüklü 2D veya 3D renkli görüntülerini alır. Eksik parçaları, yanlış parçaları, ters kutupları, işaret taşlarını, kaldırılmış kabloları, yetersiz lehimi, köprüleri ve gözle görülür ıslanma sorunlarını kontrol eder. Lehim zaten erimiş olduğundan, AOI size yalnızca neyin yanlış gittiğini söyleyebilir - ilk etapta kusurun oluşmasını engelleyemez.
SPI koruyucu hekimliktir: kötü lehim pastasının bir bileşenle buluşmasını engeller. AOI otopsidir: size hangi kurulların zaten ölü veya ölmek üzere olduğunu söyler. Biri, üretim aşamasında paradan tasarruf etmenizi sağlar, diğeri ise müşterinizi, satış aşamasında kötü ürün almaktan kurtarır. Her ikisi de önemlidir, ancak birbirlerinin yerine kullanılamazlar.
Birçok eski tüketici elektroniği fabrikası hala yalnızca AOI hatlar çalıştırıyor çünkü 'biz bunu her zaman böyle yaptık.' Bu hatlar genellikle 0603/0402 bileşenli ve 0,5 mm+ aralıklı basit çift taraflı kartlar üretiyor. Baskının yeterince istikrarlı olduğu düşünülür, yeniden işleme ucuzdur ve yönetim yeni makineler eklemekten nefret eder. Sonuç, düşük maliyetli ürünler için kabul edilebilir, ancak kusur oranları sessizce 500-2000 ppm'de kalıyor.
Özellikle otomotiv, tıp ve telekomünikasyon sektörlerinde süreç odaklı mühendisler, lehim pastası baskısını tüm hattın en kritik ve en değişken adımı olarak görüyor. Macun yanlış olduğunda hiçbir mükemmel yerleştirmenin veya mükemmel yeniden akış profilinin bağlantıyı kurtaramayacağını biliyorlar. Onların mantrası 'üzerine pahalı bileşenler yerleştirerek para harcamadan önce macunu ölçün ve düzeltin.'
Önde gelen sözleşmeli üreticiler ve OEM'ler artık SPI + AOI'ye yazıcı + al ve yerleştir ile aynı şekilde davranıyor: her ikisi olmadan ciddi bir hat kuramazsınız. Yatırım, rutin olarak %99,5'i aşan ilk geçiş verim rakamları ve %60-80 oranında düşen yeniden işleme maliyetleriyle haklı çıkar. Bu fabrikalarda tartışma artık 'SPI veya AOI?' değil, 'Hangi SPI modeli bize en hızlı yatırım getirisini sağlıyor?'
IPC-7912 , iNEMI ve son 15 yıldaki düzinelerce bağımsız çalışma sürekli olarak aynı dökümü gösteriyor: lehim pastası baskısı tüm montaj kusurlarının %55-70'ini, yerleştirme %10-15'ini, yeniden akıtma %10-15'ini ve geri kalan her şeyi oluşturur. Mükemmel ayarlanmış bir al ve yerleştir makinesi bile kötü macun hacminin veya ofsetin üstesinden gelemez.
SPI'da bir baskı hatasını düzeltmenin neredeyse hiçbir maliyeti yoktur; kart yalnızca temizlenir ve yeniden yazdırılır. Yeniden akıştan sonra aynı kusurun AOI'da düzeltilmesi, manuel rötuş, olası bileşenlerin çıkarılması, X-ışını doğrulaması ve yeniden akış gerektirir; bu da kolayca 20-50 kat daha pahalıdır. Kusur müşteriye kaçarsa, garanti talepleri ve itibar kaybı nedeniyle maliyet kart başına yüzlerce veya binlerce dolara çıkabilir.
Çok az macun → Yetersiz fileto yüksekliği → Açık veya zayıf bağlantı. Çok fazla macun → ince aralıklı cihazların altında fazla lehim topları veya köprüler. 50 µm ofsetle yapıştırın → küçük çip bileşenlerine mezar taşı ekleyin. Yükseklik değişimi → BGA topun içinde AOI'nin göremediği ancak X-ışınının daha sonra bulacağı boşluklar var. Bu hataların her biri, yalnızca SPI tarafından sağlanan 3B yapıştırma verilerinden %100 tahmin edilebilir.

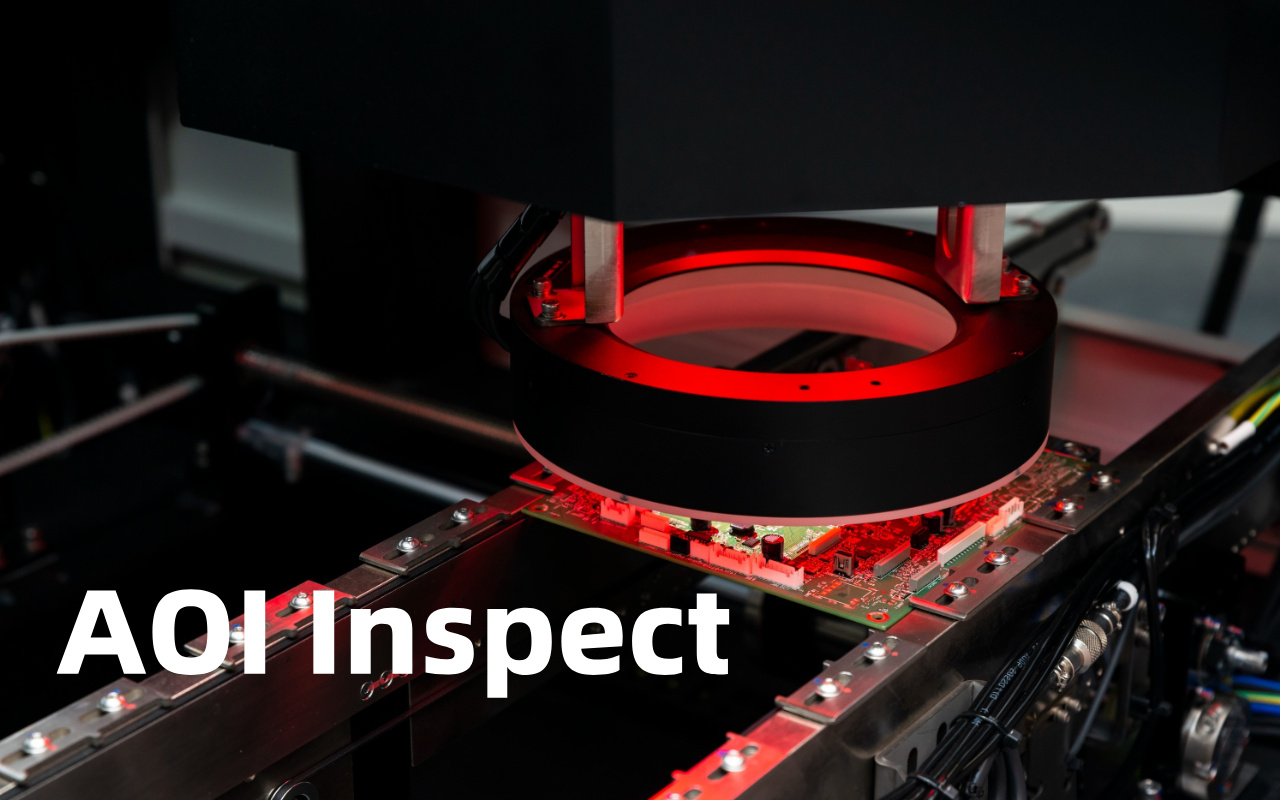

SPI herhangi bir bileşen yerleştirilmeden önce çalışır, dolayısıyla mı yakaladığını veya bir parçayı tamamen atlayıp atlamadığını bilmesinin hiçbir yolu yoktur . alma ve yerleştirme makinesinin daha sonra yanlış makarayı Polarize kapasitörler veya diyotlardaki polarite hataları da SPI tarafından görünmez çünkü macun, yönelimden bağımsız olarak aynı görünür.
Mükemmel macunla bile, bir nozül, pedten 100 µm'lik bir parçayı düşürebilir veya eşit olmayan ısıtma, yeniden akış sırasında mezar taşı oluşmasına neden olabilir. Bu mekanik şok veya zayıf vakum, QFP'deki bir ipucunu kaldırabilir. SPI bunların hiçbirini görmüyor çünkü bunlar inceleme penceresinden çok sonra gerçekleşiyor.
Baş yastıkta, ıslanmama, nem alma ve bazı boşluk türleri ancak lehim eriyip soğuduktan sonra görünür hale gelir. AOI'nın renkli kameraları ve açılı aydınlatması, SPI'nin asla görme şansı bulamadığı bu yüzey seviyesindeki sorunları yakalamak için özel olarak tasarlanmıştır.
Bugün birinci sınıf fabrikalar tarafından kullanılan tek sıra şu şekildedir: şablon yazıcı → SPI → yüksek hızlı talaş atıcı → esnek yerleştirici → yeniden akış fırını → AOI → (isteğe bağlı X-ışını veya ICT ). Bu sıralama keyfi değildir. Doğal kusur oluşturma zaman çizelgesini takip eder: önce yazdırma sorunlarını önleyin, ardından yerleştirme sorunlarını önleyin, ardından lehimlemeden sonra nihai sonucu doğrulayın. Herhangi bir adımı tersine çevirmek, yeniden çalışmayı ve kaçış riskini önemli ölçüde artırır.
I.C.T-S510 ve I.C.T-S1200 gibi modern SPI sistemleri, gerçek zamanlı ofset ve hacim verilerini yazıcıya geri gönderir (kapalı döngü kontrolü). Yazıcı, bir sonraki kartta silecek basıncını, hızını veya şablon temizleme sıklığını otomatik olarak ayarlar. 3-5 panoda süreç genellikle CpK > 1,67'ye yerleşir. Yazdırma işlemi kilitlendikten sonra, al ve yerleştir makineleri her seferinde mükemmel pedler alır ve bu da aşağı yönde yerleştirmeyle ilgili alarmları önemli ölçüde azaltır.
Yazdırma zaten kontrol altındayken, AOI'nın işi çok daha kolay ve daha doğru hale geliyor. Yanlış çağrılar %60-80 oranında düşüyor çünkü AOI artık marjinal lehim bağlantısının kötü yapıştırmadan mı yoksa kötü yerleştirmeden mi kaynaklandığını tahmin etmek zorunda kalmıyor. AOI artık gerçek yerleştirme hatalarına ve yeniden akış sonrası sorunlara odaklanarak her şeyi kapsayan bir sorun giderme istasyonu yerine gerçek bir son bekçi haline gelebilir.

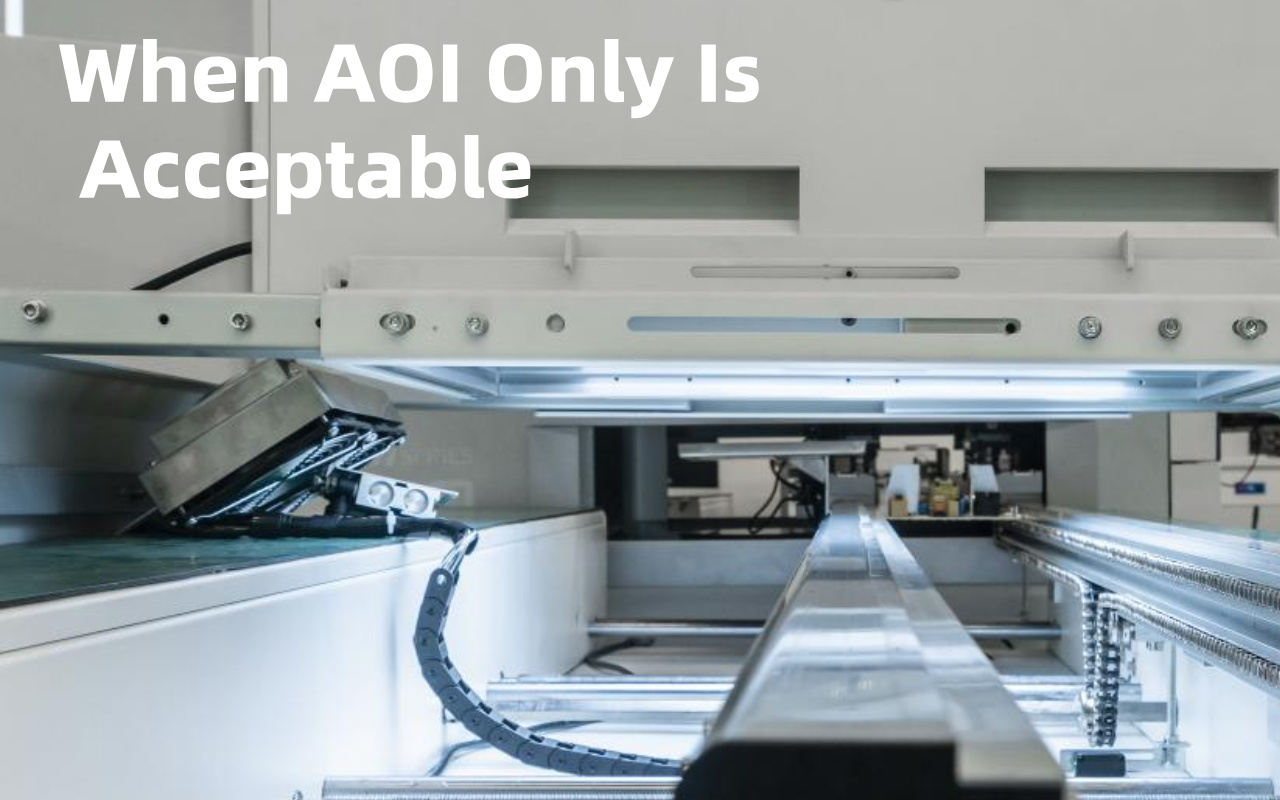

0603 ve daha büyük parçalara sahip çift taraflı tüketici kartları, ≥ 0,5 mm aralık, çok sağlam şablon ve macun, düşük karışımlı yüksek hacimli çalışmalar ve rahat kalite hedefleri (≤ 1000 ppm) bazen tek başına AOI ile hayatta kalabilir. Yeniden işleme ucuzdur, saha arızaları nadirdir ve yönetim ara sıra rötuş istasyonunu kabul eder. Bu hatlar her geçen yıl daha da nadir hale geliyor ancak maliyet odaklı pazarlarda hala mevcutlar.
Otomotiv elektroniği ( AEC-Q100/104 ), tıbbi cihazlar ( ISO 13485 ), havacılık/askeri (IPC Sınıf 3), 5G altyapısı, sunucu anakartları, 01005/008004 bileşenlerine sahip her şey, ≤ 0,4 mm aralık BGA veya alttan sonlandırılmış paketlerin tümü 3D SPI gerektirir. Sıfır kusur politikaları ve kart başına binlerce dolarlık garanti maliyetleri, 'AOI'da yakalayacağız.'
Sermayesi kısıtlı fabrikalar bile ilk önce SPI'yi haklı gösterebilir. Tipik geri ödeme, yalnızca hurdanın azaltılması, yeniden işleme iş gücü tasarrufu ve yalnızca verimin iyileştirilmesi yoluyla 6-12 aydır. Birçok müşteri, SPI eklemenin, AOI yeniden işleme istasyonlarını üç vardiyadan tek vardiyaya düşürdüğünü ve müşteri geri dönüşlerini %90 oranında azalttığını bildiriyor. Matematik basittir: Kötü bir otomotiv PCB paletini önlemek, tüm SPI makinenin masrafını karşılar.

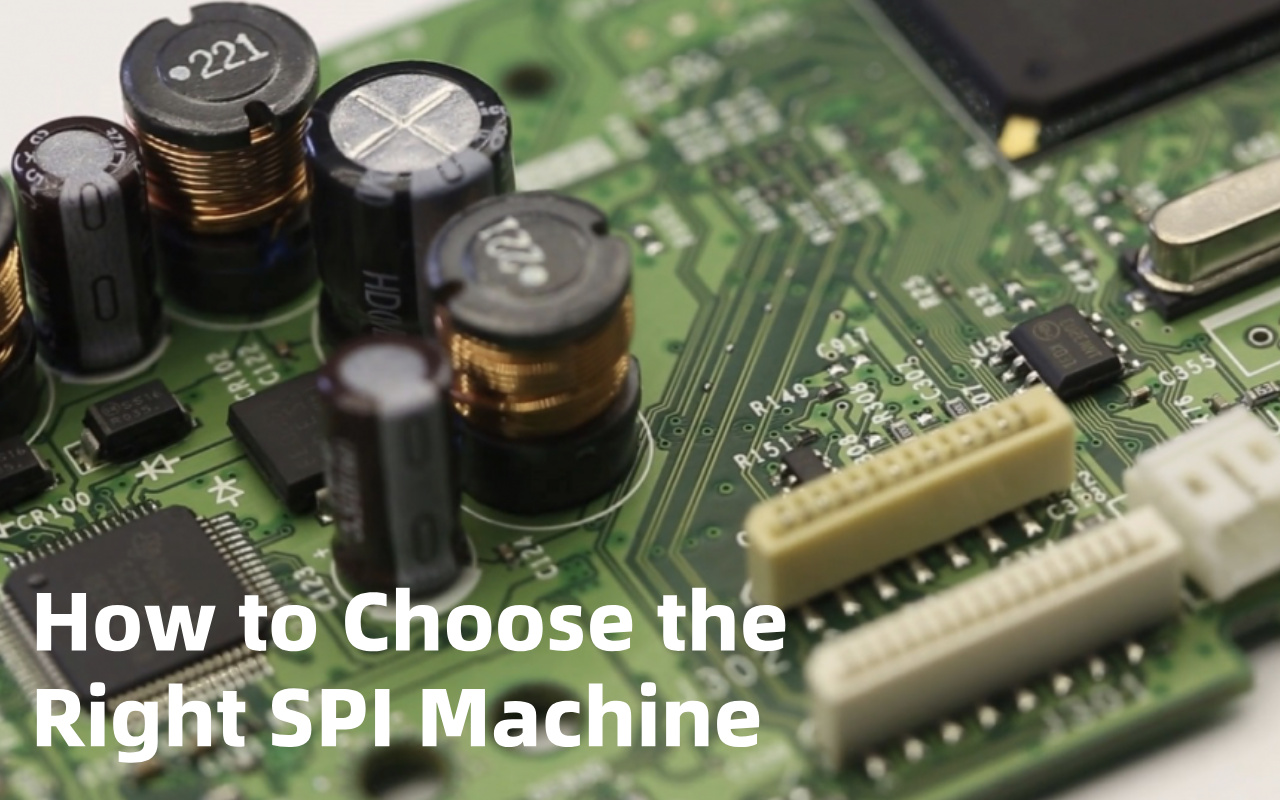

2D SPI yalnızca alanı ölçer ve macun yüksekliğindeki değişikliklerle kandırılabilir. Gerçek 3D SPI (faz kaydırmalı hareli veya çift lazerli üçgenleme), gerçek hacmi ve yüksekliği ≤ 1 µm çözünürlükle ölçer. 0402 veya 0,5 mm aralıktan daha küçük herhangi bir şey için, 2B artık kullanılmamaktadır ve aşırı hatalı reddetme veya kaçırmalara neden olacaktır.
Tipik bir akıllı telefon için ≥ 2 µm yükseklik çözünürlüğü, 6σ'da GR&R < %10 ve inceleme süresinin ≤ 12 saniye olup olmadığına bakın PCB. I.C.T-S510, 1 µm çözünürlükte kart başına 8-10 saniyeye ulaşırken, daha büyük olan I.C.T-S1200, 600 × 600 mm panelleri 20 saniyenin altında aynı hassasiyetle işler.
Modern SPI, Gerber ve CAD verilerini doğrudan içe aktarmalı, dakikalar içinde denetim programlarını otomatik olarak oluşturmalı, gerçek zamanlı CpK grafiklerini görüntülemeli ve düzeltme değerlerini otomatik olarak DEK/Minami/Panasonic/GKG yazıcılarına göndermelidir. Bu özellikler olmadan dünün teknolojisini satın alıyorsunuz.
Tam otomatik cam plaka kalibrasyonuna (30 saniyelik günlük rutin), sıcaklık dengelemeli optiklere ve kapalı projeksiyon ünitelerine sahip makineleri seçin. I.C.T-S510 ve I.C.T-S1200'ün her ikisi de bu özellikleri içerir ve minimum operatör müdahalesiyle yıldan yıla < 1 µm tekrarlanabilirliği korur.
Hayır. AOI hasar zaten verilmişken yeniden düzenlemeden sonra inceleme yapar. Bileşenler yerleştirilmeden önce lehim pastasının hacmini veya yüksekliğini ölçemez, bu nedenle soğuk bağlantıları, köprüleri veya yazdırma hatalarından kaynaklanan boşlukları önleyemez.
0,5 mm+ aralıktaki 0402 ve daha büyük bileşenler için 2D bazen hayatta kalabilir. 0201, 01005, 0,4 mm veya daha ince adımlı BGA için yalnızca 3D SPI, IPC-7095 ve otomotiv standartlarının gerektirdiği hacim ve yükseklik verilerini sağlar.
Evet — genellikle %60-80. Kararlı yazdırma, AOI algoritmalarını karıştıran ve hayalet lehim bağlantı kusurları oluşturan rastgele hacim değişimlerini ortadan kaldırır.
I.C.T-S510 gibi modern sistemler, tipik bir akıllı telefonu PCB 8–10 saniyede denetler ve I.C.T-S1200, büyük panelleri 20 saniyeden kısa sürede işler. Bu süreler, yerleştirme ve yeniden akış döngü süreleri ile karşılaştırıldığında ihmal edilebilir düzeydedir.
Evet. IPC-7095D (BGA) ve otomotiv/medikal kalite standartlarının çoğu, boşluk oranlarının < %25 olmasını ve ultra ince aralıklı cihazlarda güvenilir ıslatmayı garanti etmek için 3D SPI'yi etkili bir şekilde zorunlu kılar.
