LED Aydınlatma İmalatı için SMT Üretim Hattı Nasıl Seçilir

Neden LED Aydınlatma Farklı Bir SMT Stratejisi Gerektiriyor?

LED aydınlatma üretimi için bir SMT üretim hattı seçmek yalnızca bir ekipman satın alımı değildir; ürün güvenilirliğini, ışık tutarlılığını ve işletme maliyetini doğrudan etkileyen uzun vadeli bir üretim kararıdır.

Pek çok LED üreticisi başlangıçta daha basit olduğunu varsayar . nispeten düşük bileşen çeşitliliği nedeniyle LED PCB montajının Gerçekte, LED aydınlatma bir dizi benzersiz zorluğu beraberinde getirir: uzun ve ince PCB levhalar, sıkı termal gereksinimler, lehimleme tutarlılığına duyarlılık ve uzun vadeli stabilite için yüksek beklentiler. Kötü yapılandırılmış bir SMT hattı, üretimin erken safhalarında kabul edilebilir şekilde çalışabilir ancak aylar süren çalışmanın ardından yavaş yavaş renk sapmasına, erken ışık bozulmasına veya artan yeniden işleme oranlarına yol açabilir. tüketici elektroniğinden

Bu makale, LED aydınlatma üretimi için doğru SMT üretim hattını seçme konusunda pratik, mühendislik odaklı bir kılavuz sağlar; yalnızca manşet hızı yerine stabilite, tutarlılık, ölçeklenebilirlik ve maliyet kontrolüne odaklanır.

Uzun vadeli büyüme planlayan üreticiler için doğru LED SMT üretim hattı konfigürasyonunu seçmek yalnızca mevcut çıktı hedefleriyle ilgili değil, aynı zamanda gelecekteki ürün yükseltmeleri için istikrarlı kalite, tutarlı performans ve ölçeklenebilirlik sağlamakla da ilgilidir.

1. LED Aydınlatma PCB'ların Benzersiz Üretim Zorluklarını Anlamak

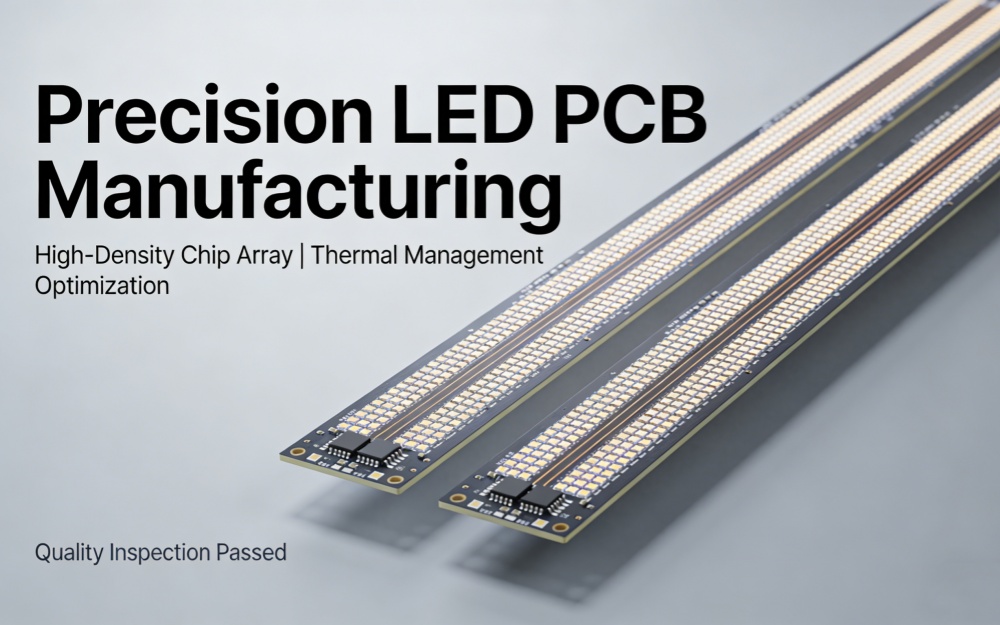

1.1 LED Uygulamalarında Büyük ve Uzun PCB Panolar

Akıllı telefonların veya kompakt tüketici elektroniklerinin aksine, LED aydınlatma ürünleri genellikle uzun, dar ve nispeten ince PCB'ler kullanır. Doğrusal ışıklar, panel ışıkları ve dış mekan armatürleri genellikle standart PCB uzunlukları aşar ve termal işlemler sırasında bükülmeye eğilimlidir.

Bu özellikler aşağıdakilere yönelik daha yüksek talepler doğurur:

• Yazdırma ve yerleştirme sırasında kart desteği

• konveyör genişlik ve taşıma stabilitesi

• Yeniden akış lehimleme sırasında termal homojenlik

Bu faktörlerin göz ardı edilmesi, lehim ekleminde strese, dengesiz ısınmaya ve ilk inceleme sırasında tespit edilmesi zor olan kademeli güvenilirlik sorunlarına neden olabilir.

1.2 Nispeten Basit Düzenlerle Yüksek Bileşen Hacmi

LED aydınlatma PCB genellikle aşağıdakilerden oluşur:

• Büyük miktarlarda LED çip

• Tekrarlanan düzenlerde dirençler ve kapasitörler

• Akıllı telefonlara veya giyilebilir cihazlara kıyasla sınırlı paket çeşitliliği

Düzen basit görünse de zorluk, binlerce veya milyonlarca aynı bileşen arasında yerleştirme ve lehimleme tutarlılığının korunmasında yatmaktadır. Lehim hacmindeki veya yerleştirme basıncındaki küçük değişiklikler, bitmiş ürünlerde görünür parlaklık tutarsızlığına yol açabilir.

LED üretimi için tekrarlanabilirlik ve süreç kontrolü aşırı yerleştirme hızından daha önemlidir.

1.3 Termal Hassasiyet ve Uzun Vadeli Güvenilirlik Gereksinimleri

LED performansı doğrudan lehim bağlantı kalitesi ve termal davranışla bağlantılıdır. Kötü lehimleme şunlara yol açabilir:

• Artan bağlantı sıcaklığı

• Daha hızlı lümen amortismanı

• Zamanla renk değişimi

Kısa ömürlü tüketici ürünlerinin aksine, LED aydınlatmanın yıllarca güvenilir bir şekilde çalışması bekleniyor. Hat konfigürasyonu sırasında alınan SMT kararların, üretim başladıktan çok sonra bile saha performansı üzerinde doğrudan etkisi olacaktır.

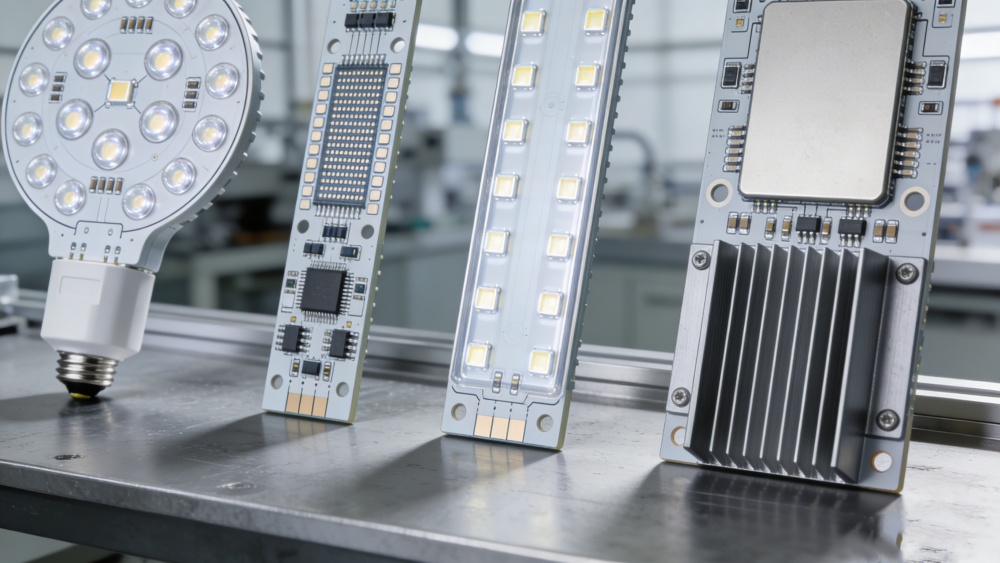

2. Farklı LED Ürünleri Farklı SMT Hat Stratejileri Gerektirir

Uygulamada, LED aydınlatma üretimine yönelik SMT çözümlerin, herkese uyan tek bir yaklaşım kullanmak yerine ürün yapısına, PCB boyutuna ve termal gereksinimlere uyarlanması gerekir.

2.1 SMT LED Ampul ve Tüp için Hat Gereksinimleri

LED ampuller ve tüpler genellikle orta düzeyde PCB boyutlara sahip yüksek hacimli ürünlerdir. Temel SMT öncelikler şunları içerir:

• Tutarlı lehim hacmi için kararlı baskı

• Orta hızlarda güvenilir yerleştirme

• Yeniden akış süreçleri, maksimum verim yerine eşit ısıtmaya odaklandı

Bu uygulamalar için, çalışma süresini ve verimi vurgulayan iyi dengelenmiş bir SMT hattı genellikle ultra yüksek hızlı yapılandırmalardan daha iyi yatırım getirisi sağlar.

2.2 SMT LED Paneller ve Doğrusal Işıklar için Hat Kurulumu

Panel ışıkları ve doğrusal armatürler, panel uzunluğu ve mekanik stres nedeniyle ek karmaşıklık yaratır. Bu ürünlere ilişkin SMT satırlar şunları vurgulamalıdır:

• Yazdırma ve yerleştirme sırasında geliştirilmiş PCB desteği

• konveyör'ler uzun tahta kullanımı için tasarlanmıştır

• Geniş ve uzun PCB saniye boyunca kanıtlanmış sıcaklık eşitliğine sahip yeniden akışlı fırınlar

Yetersiz kullanım veya eşit olmayan ısıtma, yalnızca uzun süreli çalışma sonrasında ortaya çıkan hafif lehim bağlantısı yorgunluğuna neden olabilir.

2.3 Yüksek Güçlü ve Dış Mekan LED Aydınlatmaya İlişkin SMT Hususlar

Yüksek güçlü ve dış mekan LED ürünleri en yüksek lehimleme güvenilirliğini gerektirir. Bu uygulamalar genellikle şunları gerektirir:

• Sıkı termal profil kontrolü

• İsteğe bağlı nitrojen yeniden akış ortamları

• Uzun süreli dayanıklılık sağlamak için koruyucu süreç marjları

Bu gibi durumlarda, termal stabiliteye ve proses kontrolüne önceden yatırım yapmak, daha sonraki garanti ve bakım maliyetlerini önemli ölçüde azaltır.

3. Lehim Pastası Baskısı: LED SMT Kalitesinin Temeli

3.1 LED PCB Montajında ​​Yaygın Yazdırma Sorunları

Lehim pastası baskısı LED SMT kalitesinin başlangıç ​​noktasıdır. Yaygın zorluklar şunları içerir:

• Büyük LED pedlerde eşit olmayan lehim hacmi

• Uzun levhalarda çöken veya yetersiz salınan yapıştırma

• Tutarsız yönetim kurulu desteğinin neden olduğu değişiklikler

Lehim hacmindeki küçük sapmalar bile LED eğime, yetersiz ısı dağılımına veya uzun vadeli güvenilirlik sorunlarına yol açabilir.

3.2 LED Uygulamaları için Doğru Yazıcıyı Seçmek

LED üretimi için bir lehim pastası yazıcısı seçerken aşağıdakilere öncelik verilmelidir:

• Kararlı çerçeve ve tekrarlanabilir hizalama

• Uzun PCB saniye boyunca etkili alt panel desteği

• Tüm baskı alanı boyunca tutarlı silecek basıncı

Hız nadiren sınırlayıcı faktördür. Biraz daha yavaş ama daha kararlı bir yazıcı, LED üretiminde genellikle uzun vadeli üstün sonuçlar sağlar.

LED PCB'ler için istikrarlı ve tekrarlanabilir bir lehim pastası baskı işlemi , özellikle uzun tahtalar ve büyük LED pedler için genellikle yüksek baskı hızından daha değerlidir.

3.3 LED SMT Üretimi için SPI Gerekli Olduğunda

Lehim Pastası Denetimi (SPI) her LED fabrikası için zorunlu değildir, ancak aşağıdaki durumlarda giderek daha değerli hale gelir:

• Orta ila yüksek hacimli üretim

• Yüksek güçlü veya ihracat sınıfı LED ürünler üretmek

• Lehimle ilgili kusurlarla veya parlaklık tutarsızlığıyla mücadele etmek

SPI, yerleştirme ve yeniden akış sorunu büyütmeden önce lehim hacmindeki değişimin erken tespitini sağlar.

4. LED Aydınlatma Üretimi için Alma ve Yerleştirme Makinesi Seçimi

4.1 LED Bileşenler için Yerleştirme Kuvveti Kontrolü

LED bileşenleri mekanik strese duyarlıdır. Aşırı yerleştirme kuvveti, AOI sırasında görünür kusurlar olmaksızın talaşlara dahili olarak zarar verebilir.

Önemli hususlar şunları içerir:

• Ayarlanabilir yerleştirme kuvveti kontrolü

• Kararlı nozul hizalaması

• Uzun üretim süreçlerinde tutarlı yerleştirme davranışı

LED SMT için hassas ve tekrarlanabilir yerleştirme çoğu zaman en yüksek yerleştirme hızından daha ağır basar.

4.2 Doğruluk ve Hız: LED SMT için Gerçekten Önemli Olan Nedir?

Yüksek CPH rakamları cazip görünse de, LED imalatı aşağıdakilerden daha fazla yararlanır:

• Zaman içinde istikrarlı yerleştirme doğruluğu

• Uzun üretim vardiyaları sırasında minimum sapma

• Maksimum çıktı yerine düşük kusur oranları

Biraz daha yavaş çalışan ancak tutarlı bir şekilde çalışan bir makine, daha az yeniden çalışma nedeniyle sıklıkla daha yüksek etkili üretkenlik sağlar.

SMT toplama ve yerleştirme makinelerini LED montajı için değerlendirirken , uzun vadeli yerleştirme stabilitesi ve kuvvet kontrolü genellikle manşetteki CPH rakamlarından daha önemlidir.

4.3 Karışık LED ve Standart Bileşenlerin Kullanımı

Birçok LED kart, LED yongalarını standart dirençler, kapasitörler veya konektörlerle birleştirir. Alma ve yerleştirme sistemleri:

• Karışık bileşen boyutlarını sorunsuz bir şekilde kullanın

• Farklı ürün çeşitleri için hızlı program değişikliklerini destekleyin

• Sık sık yeniden kalibrasyona gerek kalmadan doğruluğu koruyun

LED ürün grubu çeşitlendikçe esneklik giderek daha önemli hale geliyor.

5. Yeniden Akıtmalı Lehimleme: LED Performansının ve Ömrünün Anahtarı

LED aydınlatması için uygun yeniden akışlı lehimleme çözümlerinin seçilmesi, lehim bağlantı bütünlüğü, termal tutarlılık ve uzun vadeli LED performansında belirleyici bir rol oynar.

5.1 LED SMT'de Termal Profil Zorlukları

Yeniden akışlı lehimleme, LED güvenilirliği için en kritik işlemdir. Yaygın zorluklar şunları içerir:

• Uzun PCB saniye boyunca eşit olmayan ısıtma

• Tutarsız ıslatma ve tepe sıcaklıkları

• Lehim yorgunluğuna yol açan aşırı termal stres

Tutarlı ışık çıkışı ve uzun hizmet ömrü için istikrarlı ve tekrarlanabilir bir termal profil şarttır.

5.2 LED Aydınlatma için Azot ve Havanın Yeniden Akışı

Azotun yeniden akışı belirli LED uygulamalar için avantajlar sunabilir:

• Azaltılmış oksidasyon

• Geliştirilmiş lehim ıslatma

• Daha tutarlı eklem oluşumu

Ancak aynı zamanda işletme maliyetini de arttırır. Birçok standart LED ürün için iyi kontrol edilen bir hava yeniden akış işlemi yeterlidir. Nitrojen genellikle yüksek güçlü veya birinci sınıf LED üretim için uygundur.

5.3 Uzun PCBs Süreyle Sıcaklık Tutarlılığının Sağlanması

Uzun LED panolar için yeniden akışlı fırın tasarımı kritik hale gelir. Anahtar faktörler şunları içerir:

• Yeterli ısıtma bölgesi uzunluğu

• Kararlı hava akışı tasarımı

• Panel genişliği ve uzunluğu boyunca kanıtlanmış sıcaklık eşitliği

Kısa vadeli test sonuçları kabul edilebilir görünebilir ancak uzun vadeli tutarlılık, gerçek üretim başarısını belirler.

6. Denetim Stratejisi: LED SMT Satırlarında AOI ve SPI

6.1 LED PCB Montajındaki Genel Kusurlar

LED SMT kusurları yoğun tüketici elektroniğindekilerden farklıdır. Tipik sorunlar şunları içerir:

• LED yanlış hizalama veya eğim

• Yetersiz veya aşırı lehim

• Polarite hataları

• Eksik bileşenler

Denetim stratejileri, genel yüksek yoğunluklu PCB gereksinimler yerine bu kusur türlerine göre uyarlanmalıdır.

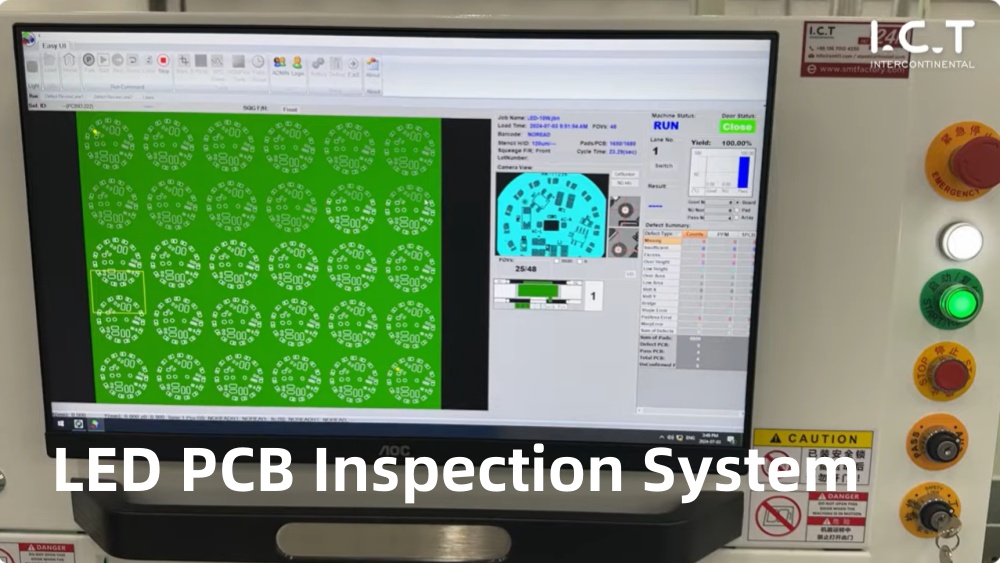

6.2 LED Uygulamaları için AOI Yapılandırması

Otomatik Optik Denetim (AOI), LED SMT hatlarında yaygın olarak kullanılmaktadır. Etkili AOI kurulumlar şunlara odaklanır:

• LED konum doğruluğu

• Mikro kusur tespiti yerine lehim bağlantı şekli

• Gereksiz karmaşıklık olmadan yüksek denetim hızı

Aşırı karmaşık AOI programlama genellikle verimi artırmadan maliyeti artırır.

LED PCB montajı için uygun AOI denetimi , aşırı karmaşık kusur sınıflandırması yerine hizalama, polarite ve lehim görünümüne odaklanmalıdır.

6.3 Maliyet ve Kalite: Ne Kadar Denetim Yeterlidir?

Her LED fabrikasının ilk günden itibaren tam SPI ve AOI kapsamına ihtiyacı yoktur. Pratik bir yaklaşım şudur:

• Yerleştirme ve polarite kontrolü için AOI ile başlayın

• Hacim veya kalite gereksinimleri arttıkça SPI ekleyin

Denetim yatırımı, üretim ölçeği ve müşteri beklentileriyle birlikte büyümelidir.

7. LED SMT Üretim Hatları için Ölçeklenebilirlik ve Maliyet Planlaması

7.1 Küçükten Başlamak ve Genişlemeyi Planlamak

Birçok LED üreticisi tek bir SMT hattıyla başlar. Önemli olan ilk konfigürasyonun sağlanmasıdır:

• Gelecekteki genişlemeyi sınırlamaz

• Ek ekipmanların sorunsuz bir şekilde entegre edilmesini sağlar

• Erken eskimeyi önler

Modüler planlama riski azaltır ve sermaye yatırımını korur.

7.2 Hangi Ekipman Geleceğe Hazır Olmalı?

LED SMT hatlarda, belirli ekipmanlar daha yüksek başlangıç ​​spesifikasyonundan yararlanır:

• Kararlı termal performansa sahip reflow fırınlar

• Güçlü mekanik stabiliteye sahip yazıcılar

• Daha uzun levhaları taşıyabilen taşıma sistemleri

Muayene derinliği veya yerleştirme hızı gibi diğer unsurlar çoğunlukla daha sonra yükseltilebilir.

7.3 LED SMT Hatlara Aşırı Yatırımdan Kaçınılması

Ekipmanın gereğinden fazla belirlenmesi, yetersiz yatırım kadar sorunlu olabilir. Yaygın hatalar şunları içerir:

• Basit LED düzenler için aşırı hız satın alma

• Gerçek ihtiyaçların ötesinde denetime yatırım yapmak

• Akıllı telefon SMT yapılandırmalarını ayarlama yapmadan kopyalama

Dengeli planlama, tüm ürün yaşam döngüsü boyunca optimum maliyet performansı sağlar.

8. LED Aydınlatma Üretimi için SMT Hat Seçerken Yaygın Hatalar

Yinelenen bazı hatalar şunları içerir:

• Hızın stabiliteye göre önceliklendirilmesi

• Termal tutarlılığın etkisinin hafife alınması

• Uzun PCB işlem zorluklarını göz ardı etmek

• LED SMT'yi tüketici elektroniği montajıyla aynı olarak ele almak

Bu hatalardan erken kaçınmak, daha sonra önemli miktarda maliyet ve operasyonel stresten tasarruf sağlar.

Uzun vadeli istikrar arayan üreticiler için, LED aydınlatmaya yönelik eksiksiz bir SMT üretim hattı, ayrı makinelerden oluşan bir koleksiyon yerine entegre bir sistem olarak tasarlanmalıdır.

Sonuç: Kararlı, Ölçeklenebilir ve Güvenilir bir LED SMT Üretim Hattı Oluşturmak

LED aydınlatma üretimi için doğru SMT üretim hattını seçmek bir zihniyet değişikliği gerektirir. Başarı, maksimum hız veya en düşük başlangıç ​​maliyetiyle değil, uzun vadeli tutarlılık, güvenilirlik ve ölçeklenebilirlik ile tanımlanır.

İyi tasarlanmış bir LED SMT hattı şunları sağlar:

• Kararlı lehimleme kalitesi

• Tutarlı ışık performansı

• Daha düşük yeniden işleme ve garanti riski

• Sürdürülebilir üretim büyümesi

LED üreticileri, başlık spesifikasyonları yerine gerçek süreç gereksinimlerine odaklanarak, hem mevcut ihtiyaçları hem de gelecekteki genişlemeyi güvenle destekleyen SMT üretim hatları oluşturabilirler.
