I.C.T-Q588A I Çevrimiçi BİT Test Cihazı

BİT test cihazı, elektronik ürün üretim sürecinde hayati bir rol oynayan ve ürün kalitesini ve güvenilirliğini sağlayan önemli bir otomatik test ekipmanıdır.

Model：
I.C.T-Q588A
ürün markası：
I.C.T
Ürün Kodu：
On-line ICT Tester

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

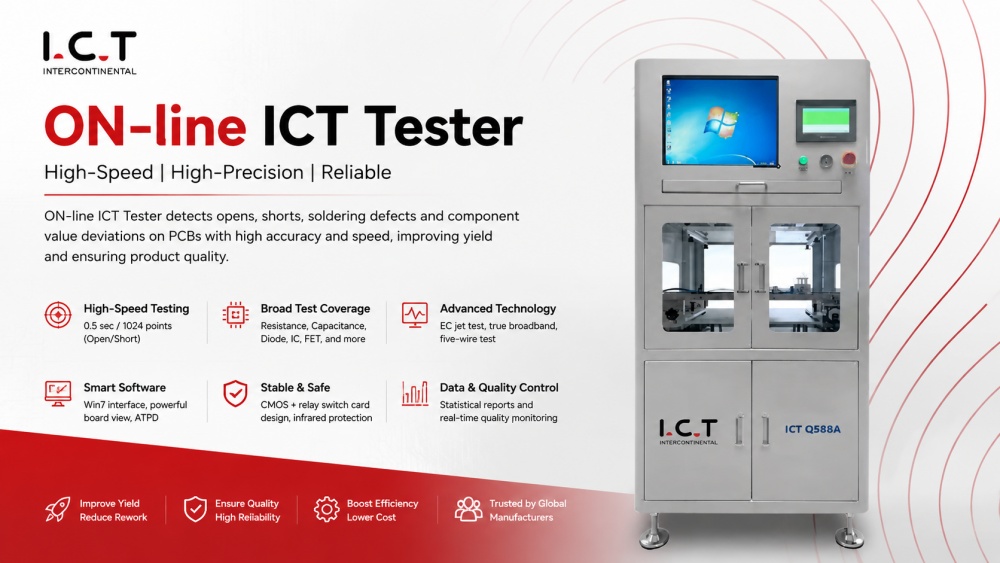

ÇEVRİMİÇİ BİT Test Cihazı I.C.T-Q588A

Genel Bakış

ÇEVRİMİÇİ BİT Test Cihazı I.C.T-Q588A

PCB düzeninin dışındaki test noktaları, açık devre testi, kısa devre testi, direnç testi, kapasitans testi olarak bölünebilen açık devreyi, kısa devreyi ve parçaların lehimlenmesini tespit etmek için test probu tarafından temas ettirilir. , diyot testi, triyot testi, FET testi, IC pin testi ve diğer eksik ve yanlış kurulum, parametre değeri sapması, lehim bağlantısı sürekli kaynak Devre kartı açık kısa devre ve diğer arızalar ve arıza durumunu çıkış

Çevrimiçi ICT Test Cihazının özellikleri:

EC jet test teknolojisi ile donatılmıştır
CMOS + tekrar oynatma anahtar kartının tasarımı
Gerçek geniş bant test teknolojisi
İnsancıllaştırılmış win7 arayüzü, basit kullanım ve kullanımı kolay
Güçlü pano görünümü
Beş telli test teknolojisi, dört adede kadar terminal bileşeni test edilebilir
ATPD otomatik test programında hata ayıklama
İstatistiksel analiz raporlarını iyileştirin ve üretim kalitesini etkili bir şekilde izleyin

Özellikler:

Modeli	I.C.T-Q588A
PCB Boyut	500mm x 350mm(STANDART)
Test noktaları	256 nokta Standart (1024 nokta isteğe bağlıdır)
Kartı Değiştir	128/pot
İzole noktalar	Her test için 10 adım, otomatik olarak izole etmeyi öğrenebilir
Test hızı	0,5 saniye/1024 puan (Açık/Kısa) 2ms ~ 40ms/adım(bileşen testi)
Test aralığı	Direnç: 0,05 Ω~ 100M Ω (2 telli) ± %1 - %5 (dört telli) ± 10m Ω.Kapasite 1pf ~ 40MF ± %2-%5. Endüktans 1uH ~ 50H, ± %2 - %5. Diyotlar 0,1 ~ 9V ± %1-%3. Zener diyot: 0,1 ~ 15V ± %1-%3. Transistör : Transistörün β değerinin üç terminalindeki VCE doyma voltajının ölçülmesi. FET : Alan etkili transistör VDS, CD'ler, RD'nin (açık) üç terminal testi. Optik kuplör ve devre kesici: iletim voltajını veya direncini test etmek için dört terminal.
Öne çıkan isteğe bağlı özellikler	Mikro direnç (dört telli tip): Minimum 50mΩ (dört telli) ±10mΩ DRMode: Diyot veya IC ileri paralel sızıntıyı ve boş kaynağı ölçebilir Tuş Fonksiyonu: Tuş testi sırasında program askıya alınır ve anahtarın kalitesi manuel işlemle kontrol edilir. Otomatik damga: Otomatik damgalama ekipmanının başarılı veya başarısız olduğunu test edin Monitör yerleştirme: Monitör yerleştirme yönünü (PASS veya Fail şant) Çoklu basma: Çoklu veya çift basma sistemi Geçiş hızı izleme: Geçiş hızı Grafik işlevi: Pano Görünümü ve Pano Görünümlerinin Otomatik Üretimi Çoklu kart işlevi: Panel otomatik genişletme ve alt panel seçimi ve otomatik algılama
Güç kaynağı	AC:220V,50/60HZ,3Kw
Boyut(mm)	10007501600 İsteğe göre özelleştirilebilir
Ağırlık	Yaklaşık:350kg
