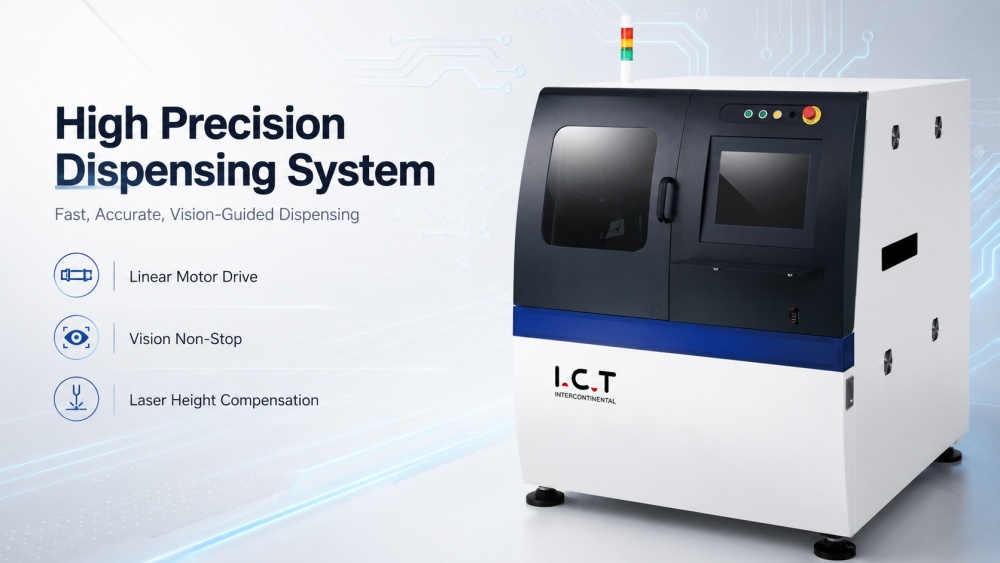

| Yüksek Hassasiyetli Lehim Pastası Jet Dağıtım Makinesi
I.C.T Lehim Pastası Jet Dağıtım Makinesi, mikro hacimli, yüksek hızlı, yüksek hassasiyetli SMT üretim için tasarlanmıştır. Yarı iletken paketleri, kart montajını, LED arka uç, Mini-LED, PC sabit sürücülerini, IC'leri ve BGA uygulamalarını destekler. Doğrusal motor sürücüleri, lazer yükseklik ölçümü ve hızlı görüntü işleme, yapıştırıcıyı, lehim pastasını ve eksik doldurmayı doğru bir şekilde kontrol etmek için bir araya gelir. İğne yüksekliği telafisi, alt tabaka çarpıklığı tespiti ve otomatik yol düzeltme, tutarlı bir biriktirme sağlar. Yoğun veya minyatür PCB tasarımlar için bu makine, manuel müdahaleyi azaltırken malzeme uygulamasını stabilize eder, yüksek karışımlı, yüksek hassasiyetli SMT üretim ortamlarında verimi ve tekrarlanabilirliği artırır.
| Lehim Pastası Jet Dağıtım Makinesinin Özelliği

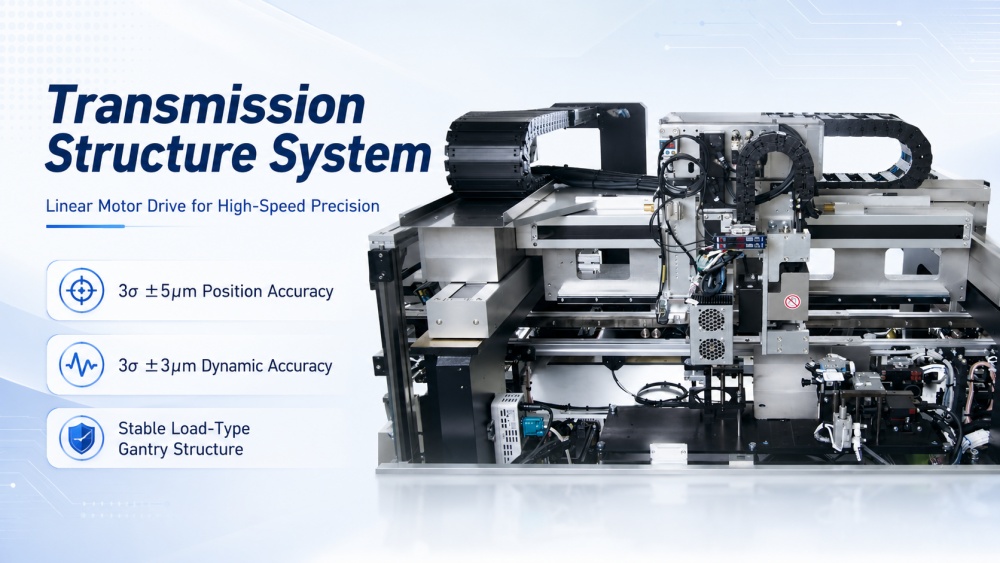

İletim Yapı Sistemi
X/Y lineer motor sürücüsü, çalışma alanı boyunca hızlı, istikrarlı ve hassas hareket sağlar. İleri geri hareket doğruluğu 3σ ±5μm'dir (X, Y, Z eksenleri) ve dinamik doğruluk 3σ ±3μm'dir (X/Y eksenleri). Yük tipi portal yapısı, yüksek hızlarda stabiliteyi artırarak, yüksek yoğunluklu kartlar veya ince aralıklı IC'ler için bile güvenilir nokta yerleşimi sağlar. Burada hareket hassasiyeti tekrarlanabilir lehim pastası birikiminin temelini oluşturur.

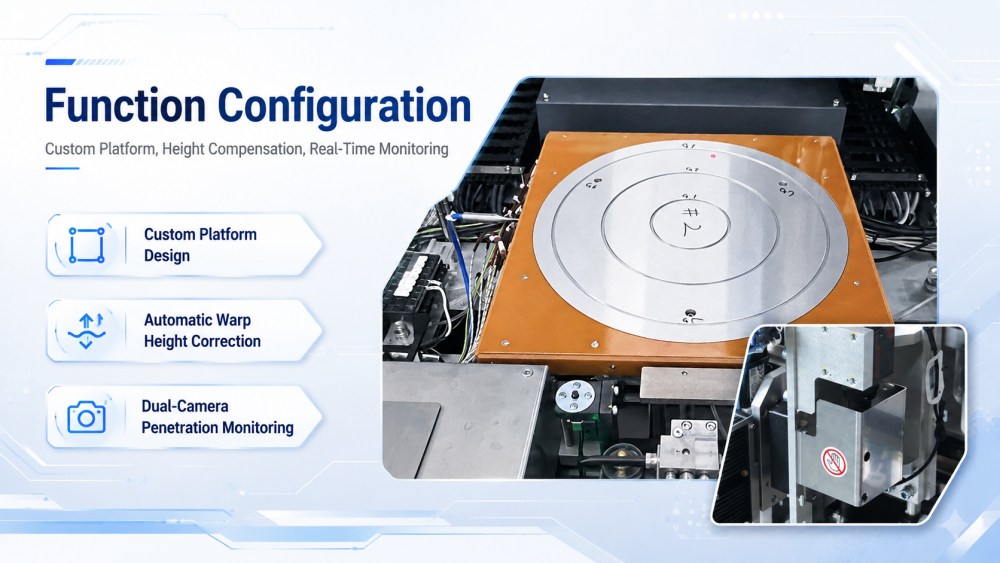

İşlev Yapılandırması
Sistem, pürüzlü yüzeylere ve küçük bileşen değişimlerine uyum sağlayarak gerçek PCB koşullarına uyum sağlar. Üç noktalı PCB ölçümü çalışma düzlemini hesaplar; iğne yüksekliği otomatik olarak telafi edilir. Çift kamera, çalışma sırasında yetersiz dolum penetrasyonunu izler ve veriler sonraki dağıtım ayarlamalarına beslenir. Mühendisler, üretim akışını kesintiye uğratmadan yüksek viskoziteli veya düşük viskoziteli malzemelere uyacak şekilde platform düzenini, valf seçimini ve operasyonel parametreleri yapılandırabilirler.

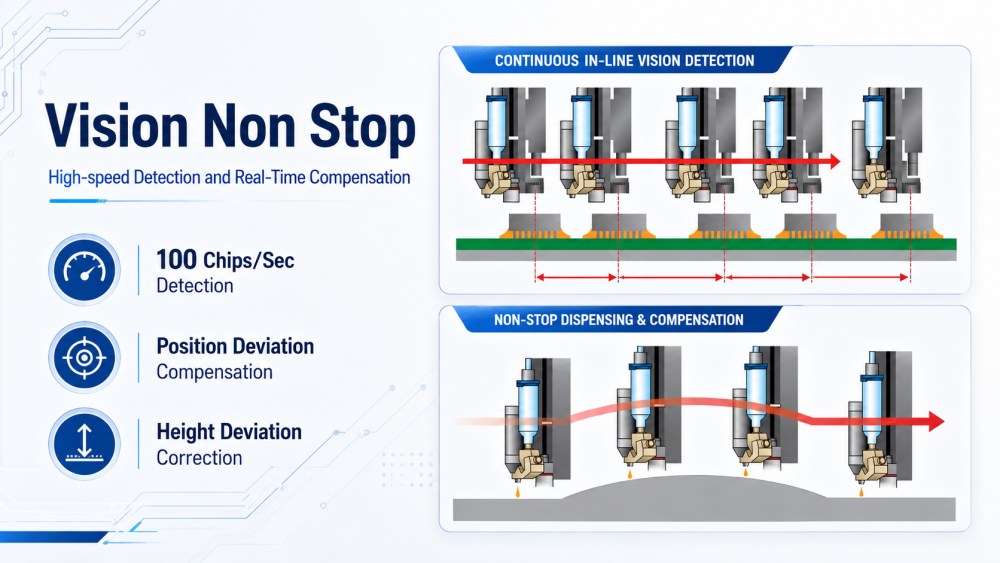

Vizyon Kesintisiz
Kesintisiz görüş yeteneği, sürekli yüksek hızlı denetime olanak tanır. Makine saniyede 100'e kadar talaşı algılayarak konum ve yükseklik sapmalarını otomatik olarak düzeltir, yolu ve tutkal hacmini aynı anda dengeler. Çakışan nokta hesaplamaları fazla malzemeyi azaltarak IC'ler ve BGA'ler üzerinde proses kesintisi olmadan hassas mikro nokta uygulamasına olanak tanır. Dağıtım eyleminin gerçek zamanlı kart değişimleriyle senkronize kalmasını sağlar.

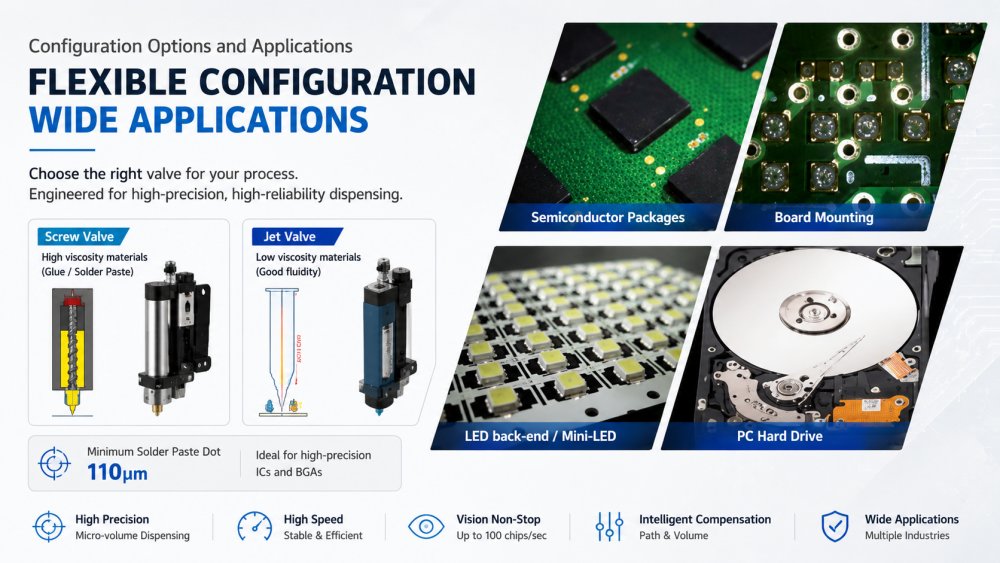

Yapılandırma Seçenekleri ve Uygulamalar
Vanalar ve nozül tipleri malzemeye göre seçilebilir: yüksek viskoziteli tutkal veya lehim pastası için vidalı vanalar, akışkan malzemeler için jet vanalar. Minimum nokta boyutu 110μm'ye ulaşır. Uygulamalar arasında yarı iletken paketleri, PCB montajı, LED arka uç, Mini-LED ve PC sabit sürücüleri bulunur. Bu esneklik, tek bir makinenin birden fazla hassas SMT dağıtım işlemi gerçekleştirmesine olanak tanır ve tutarlı kalitede mikro hacimli depolama için istikrarlı bir platform sağlar.
| Lehim Pastası Jet Dağıtım Makinesi Özellikleri:
| I.C.T-HD330 | Yüksek Hassasiyetli SMT PCB Dağıtım Sistemi |
| Max PCB boyutu | 50*70~250*330mm |
| Sürmek | Doğrusal motor |
| X / Y tekrarlanabilirlik hassasiyeti - 3 sigma | ±5μm |
| X / Y maksimum hız | 1500 mm/sn |
| Hızlanma | 1.5G |
| Resim işleme-dijital kamera-otomat | Tekrarlanabilirlik | ±1μm |
| Kesinlik | MAKS: 0,03 saniye/nokta |
| Hizalama | S |
| Çip ustası | S |
| Kötü not | S |
| Tekrarlanabilirlik hassasiyeti | S |
| Kesintisiz CCD | S |
| Yükseklik ölçüm sistemi (Lazer Tipi) | Tekrarlanabilirlik hassasiyeti | ±1μm |
| 0,1 saniye/nokta |
| Kalibrasyon | Robot kamera | S |
| Kamera-z | S |
| Kamera iğnesi | S |
| İğne-z | S |
| Basitçe izleyin | Dağıtım alanı (OK/NG) | S |
| Dağıtım çevresi (OK/NG) | S |
| Yetersiz dolum geçirgenliği otomatik izleme | S |
| Kötü işaret denetimi | S |
| Yükseklik denetimi | S |
| AOI geri bildirim | Dağıtım hacmi geri bildirimi | S |
| Resim işleme geribildirimi | S |
| Yükseklik ölçüsü geri bildirimi | S |
| İğne temizliği | Hava üfleme tipi | S |
| Vakum tipi | S |
| Malzeme boşaltma | S |
| Elektronik terazi | Kesinlik | 0,1 mg / 0,01 mg |
| Geri bildirim | SEÇENEK |
| Isı ünitesi (ön/ana/sonra) | SEÇENEK |
| Basınçlı hava | 0,4-0,6 MPa |
| Güç | AC200V,3φ,20A |
| Boyut | 1300*1100*1380mm |
| Ağırlık | 850kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| PCBA Kaplama Hattı Ekipman Listesi
Makine, I.C.T'un tam kaplama ve dağıtım üretim hattında çalışıyor. İlgili ekipmanlar arasında konformal kaplama makineleri, kürleme fırınları (UV/IR), PCB konveyörler, AOI inceleme ve panel çıkarma sistemleri yer alır. Tutkal, lehim pastası ve alt dolgu, dağıtıcı tarafından doğru bir şekilde uygulanır, kaplama makineleri daha geniş PCB yüzeyleri korur ve kürleme fırınları malzemeyi son haline getirir. AOI sonuçları doğrular, depaneling bitmiş panoları ayırır. Bu cihazlar birlikte, yüksek hassasiyetli SMT PCB işlemleri için kusursuz bir üretim iş akışı oluşturur.
| Ürün Adı | PCBA Kaplama Hattındaki Amaç |
Kaplama makinesi | Toz geçirmez, su geçirmez ve patlamaya dayanıklı koruma için devre kartlarına hassas koruyucu kaplamalar uygular. |
Fırın Kurtlama | Kaplamaları IR veya UV ışığıyla sertleştirerek dayanıklı ve güçlü koruma sağlar. |
konveyör | Verimli işleme için devre kartlarını kaplama hattı boyunca sorunsuz bir şekilde taşır. |
yükleyici ve boşaltıcı | Üretim hattı için PCB sağlar ve depolar, böylece sorunsuz giriş ve çıkış sağlar. |
| Uyumlu kaplama AOI | Yüksek standartları sağlamak için kaplama kalitesini denetler ve kusurları tespit eder. |
