I.C.T-AI-5146C
I.C.T
| Kullanılabilirlik Durumu: | |
|---|---|
| Miktar： | |
| I.C.T SMT AOI Kaplama Denetçisi

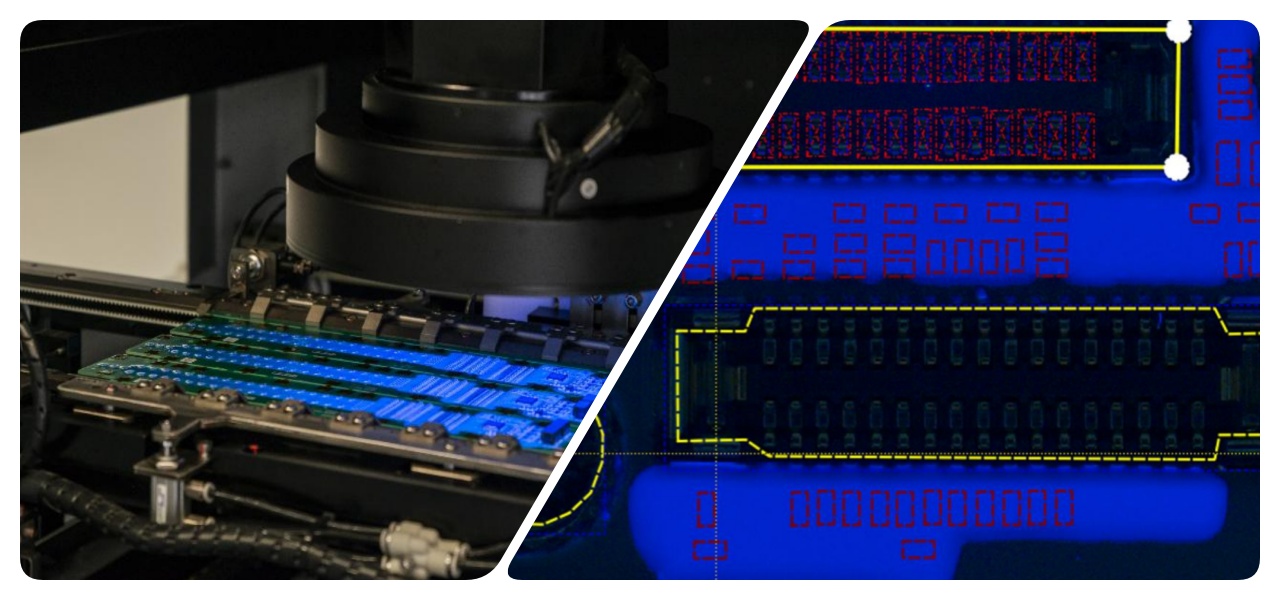

SMT Aoi Optik Muayene Makinesi, model AI-5146C, PCB imalatında uyumlu kaplama muayenesi için tasarlanmıştır. Yüksek hassasiyetli, renkli bir endüstriyel kamera kullanarak pano görüntülerini gerçek zamanlı olarak yakalar ve bunları işlemek için Evrişim Sinir Ağı algoritmalarını uygular. Bu, aşırı veya yetersiz kaplama, kabarcıklar ve yabancı maddeler gibi kusurların akıllıca değerlendirilmesine olanak tanır. PCB için otomatik optik inceleme aoi makinesi olarak, kaplama kenarlarını otomatik olarak kilitler ve kartı durdurmadan alanları tanımlar. Tüm kart ve çift taraflı kontroller de dahil olmak üzere birden fazla konfigürasyonu destekler ve bu da onu SMT ve DIP işlemleri için ideal kılar. UV ışık kaynakları ile fosfor içeren yapıştırıcıları net bir şekilde ayırt eder. SPC alarmları ve LOG depolama gibi veri izlenebilirlik özellikleri kalite kontrolünü sağlar. Bu SMT Aoi Optik Muayene Makinesi, modern fabrikalarda verimliliği artırır.
| Özellik
SMT Aoi Optik İnceleme Makinesi, büyük verileri optimize etmek ve minimalist programlamayı mümkün kılmak için gelişmiş derin öğrenmeyi kullanır. Bileşenleri ve lehim bağlantılarını tek tıklamayla tanımlar, geleneksel yöntemlere kıyasla programlama süresini ve yanlış alarmları azaltır. Bu akıllı sistem, endüstriyel denetimdeki temel zorlukları gidererek kaplama kusurları için yüksek doğruluk sağlar. Kullanıcılar DIP, SMT ve lehimleme sorunlarını sorunsuz bir şekilde tespit etmek için ışık kaynaklarını değiştirebilir. Otomatik bir pcb aoi makinesi olarak, çoklu panelleri ve karışık modelleri destekler, bu da onu 510x460 mm'ye kadar çeşitli PCB boyutlar için çok yönlü hale getirir.

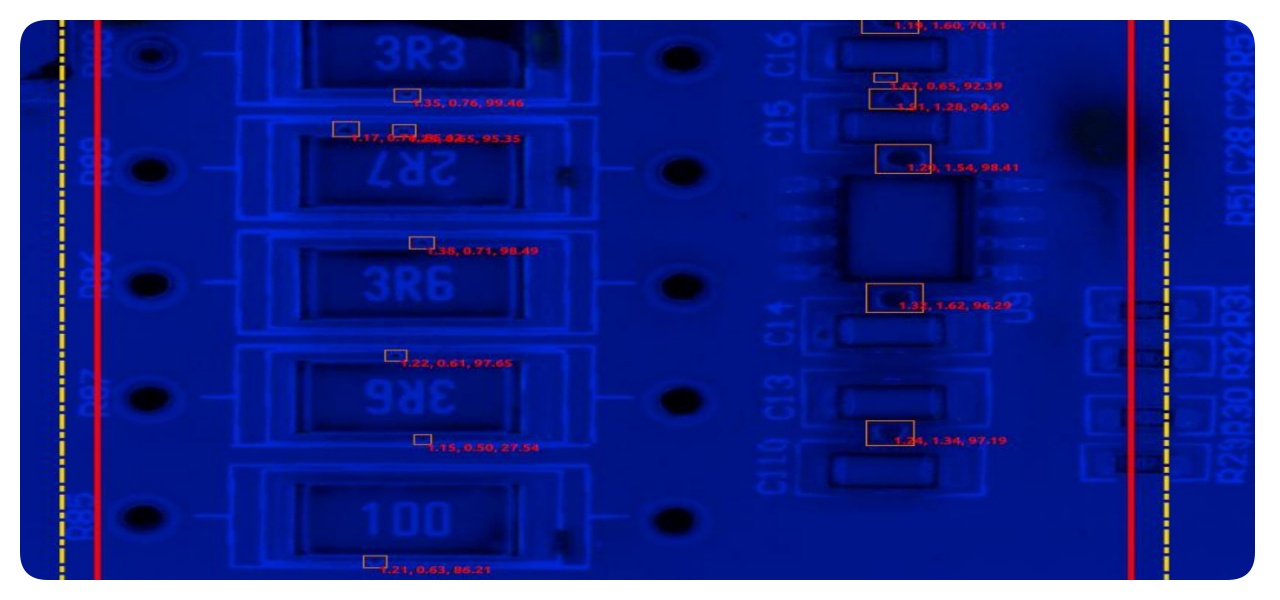

Özel algoritmalarla donatılmış SMT Aoi Optik İnceleme Makinesi, hedeflenen bölgelerde 0,05 mm'ye kadar kabarcıkları ve saç teli gibi yabancı nesneleri akıllı bir şekilde tespit eder. Kabarcık değerlerini görselleştirir ve tutkal için ortalama, minimum ve maksimum dahil olmak üzere birden fazla genişlik ölçümü üretir. Bu özellik kaplama kontrollerini standartlaştırır ve kusurların nihai ürünleri etkilemesini önler. Yanlış pozitifleri önlemek için kaplamasız alanlar şekil çerçeveleriyle bloke edilebilir ve ekstra iş yükü olmadan algılama doğruluğu artırılabilir.

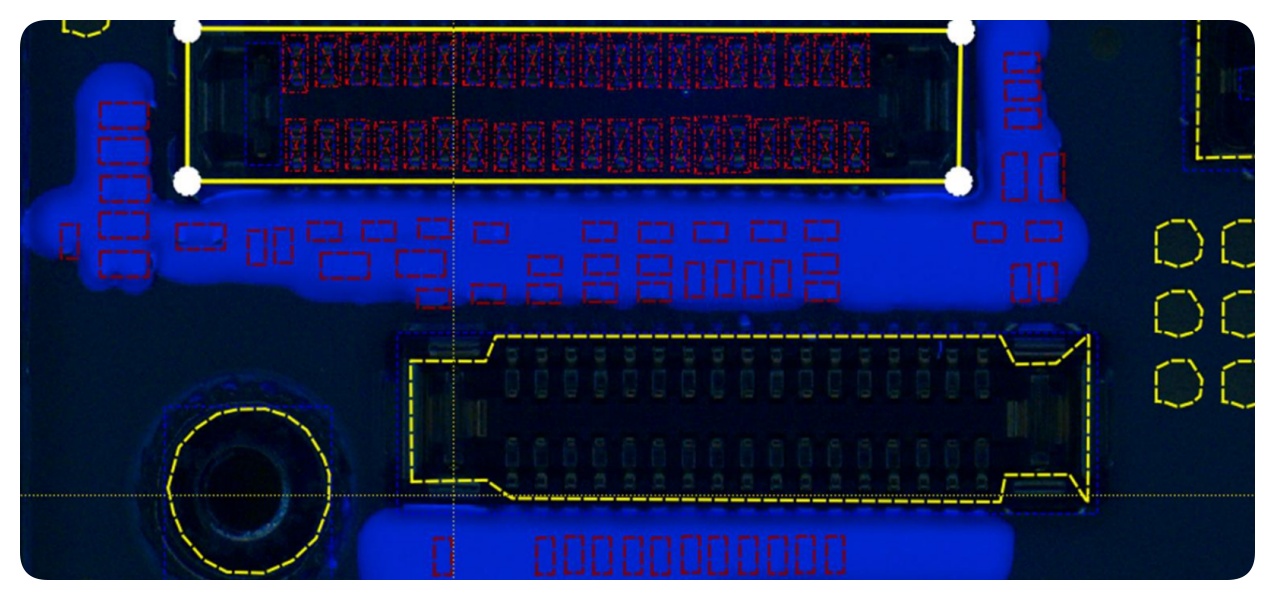

Programlama basit ve hızlıdır; SMT Aoi Optik Muayene Makinesi için yalnızca 10-15 dakika sürer. Otomatik alan seçimi ve tek tuşla parametre değişiklikleriyle çevrimdışı ve çevrimiçi seçenekler sunar. Rotasyon tanımlama ve Kötü İşaret atlama desteği esneklik katar. Çoklu modlar, ışıkları değiştirerek kaplamaların, SMT ve DIP kusurlarının incelenmesine olanak tanır. İsteğe bağlı tutkal kalınlığı ölçümü, tüm levhanın düzlüğü için noktaya özgü veriler sağlar.
FOV başına 0,23 saniyede çalışan bu SMT Aoi Optik Muayene Makinesi, kart akışını durdurmadan incelemeler gerçekleştirir. Kusurların net bir şekilde görülebilmesi için UV ve beyaz ışıklar kullanır ve 690x460 mm'ye kadar büyük panoları destekler. AC servo sürücüler, 3 kg'a kadar PCB ağırlığın üstesinden gelerek 0,01 mm hassasiyetle hassas hareket sağlar.
| Şartname
| Model | I.C.T Çevrimiçi Kaplama AOI AI-5146C | I.C.T Çevrimiçi Kaplama AOI AI-5146CW |
| FOV | 15um@36*30mm(standart), 10um@24*20mm 15um@45x45mm，10um@40*30mm | 21.5um@52.6*44mm(standart), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Çözünürlük | 15um(Standart), 10um | 21,5um(standart) /15um /10um |
| Kamera | Tek taraflı kamera12M | Çift taraflı kamera 5M |
| Denetim hızı | 0,23 saniye/FOV | |
| PCB Yükseklik | Üst:25mm, Alt:80mm | Üst:75mm, Alt:70mm |
| PCB kalınlık | 0,3 ~ 6,0 mm | |
| PCB Kenar | 3,0 mm | |
| PCB Çarpıklık | ±3,0 mm | |
| PCB ağırlık | Maksimum:10Kg | |
| konveyör yükseklik | 900 ± 20mm | |
| Ayarlı | Manuel ve Otomatik | |
| konveyör Yön | L ~R veya R ~L | |
| Güç | AC220 50/60Hz,5A | |
| Nominal güç | 380W | 570W |
| İletişim | Smema | |
| Ağırlık | 750Kg | 890Kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| Kaplama Hattı Ekipman Listesi
PCBA Kaplama Hattımız, verimli ve hassas devre kartı koruması için gelişmiş araçlar sunar. Tam otomatik kaplama hattı, doğru uygulama için seçici bir kaplama makinesi, dayanıklı yüzeyler için bir kürleme fırını, kalite kontrolleri için AOI, sorunsuz kullanım için bir kaldırma ve palet ve kusursuz üretim için bir konveyör sistemi içerir.
Bu yüksek kaliteli PCBA Kaplama Hattı, istikrarlı çalışma, güvenilir toz geçirmez, su geçirmez ve patlamaya dayanıklı kaplama sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, koruyucu kaplama görevlerinde üretkenliği artırır.
| Ürün Adı | PCBA Kaplama Hattındaki Amaç |
|---|---|
Toz geçirmez, su geçirmez ve patlamaya dayanıklı koruma için devre kartlarına hassas koruyucu kaplamalar uygular. | |
Kaplamaları IR veya UV ışığıyla sertleştirerek dayanıklı ve güçlü koruma sağlar. | |
Verimli işleme için devre kartlarını kaplama hattı boyunca sorunsuz bir şekilde taşır. | |
Üretim hattı için PCB sağlar ve depolar, böylece sorunsuz giriş ve çıkış sağlar. | |
| Uyumlu kaplama AOI | Yüksek standartları sağlamak için kaplama kalitesini denetler ve kusurları tespit eder. |
| Müşteri Başarısı Videosu
Yakın zamanda gerçekleşen bir projede, elektronik üretiminde faaliyet gösteren bir müşterimiz için geri dönüş konveyörlü çift taraflı kaplama hattımız kuruldu. Videoda kaplama yükleyici, kaplayıcı, elevatör, kaplama AOI, IR kürleme fırını, seçici konveyör, palet ve boşaltıcı gibi makineler dahil olmak üzere asansörden boşaltıcıya kadar tüm iş akışı gösteriliyor. Hat, verimli kullanım ve baştan sona barkod taraması için alt fikstür dönüşüne sahiptir. Sorunsuz üretim için doğru programları çağırarak PCB üst ve alt tarafı otomatik olarak tanımlar. Bu kurulum, SMT Aoi Optik Muayene Makinemizi kullanarak hassas kaplama ve hızlı kusur tespiti sağlayarak müşterinin verimini artırdı, yeniden çalışmayı azalttı ve PCB montaj süreçlerinde genel kaliteyi arttırdı. Yakın zamanda yapılan bir projede, elektronik üretiminde çalışan bir müşterimiz için geri dönüş konveyörlü çift taraflı kaplama hattımız kuruldu. Videoda kaplama yükleyici, kaplayıcı, elevatör, kaplama AOI, IR kürleme fırını, seçici konveyör, palet ve boşaltıcı gibi makineler dahil olmak üzere asansörden boşaltıcıya kadar tüm iş akışı gösteriliyor. Hat, verimli kullanım ve baştan sona barkod taraması için alt fikstür dönüşüne sahiptir. Sorunsuz üretim için doğru programları çağırarak PCB üst ve alt tarafı otomatik olarak tanımlar. Bu kurulum, SMT Aoi Optik Muayene Makinemizi kullanarak hassas kaplama ve hızlı kusur tespiti sağlayarak, yeniden çalışmayı azaltıp PCB montaj süreçlerinde genel kaliteyi artırarak müşterinin verimini artırdı.
| Servis ve Eğitim Desteği
I.C.T, SMT Aoi Optik Muayene Makinesi için kapsamlı satış sonrası servis ve eğitim sağlar. Ekibimiz, ekipmanın sorunsuz çalışmasını sağlamak için yerinde kurulum, uzaktan hata ayıklama ve sürekli bakım hizmetleri sunmaktadır. Eğitim programları, kullanıcı ihtiyaçlarına göre uyarlanmış çalıştırma, programlama ve sorun gidermeyi kapsar. Küresel hizmet merkezleriyle sorunlara hızlı yanıt vererek kesinti süresini en aza indiriyoruz. Buna, müşterilerin üretimi optimize etmelerine ve uzun vadeli güvenilirliğe ulaşmalarına yardımcı olan yazılım güncellemeleri ve yedek parça tedariği de dahildir.
| Müşteri Yorumları
Müşteriler mühendislerimizi uzmanlıklarından ve kurulum sırasında hızlı problem çözmelerinden dolayı övüyorlar. SMT Aoi Optik Muayene Makinesini doğruluğu ve kullanım kolaylığı nedeniyle takdir ediyorlar. Birçoğu, hasarı önleyen güvenli paketlememizi ve hızlı nakliyemizi öne çıkarıyor. Sorulara hızlı yanıtlar, ortaklıklarda güven ve verimlilik sağlar.
| Sertifikalar ve Standartlar
I.C.T, CE, RoHS, ISO9001 gibi önemli sertifikalara ve SMT Aoi Optik Muayene Makinemiz için çeşitli patentlere sahiptir. Bunlar güvenlik, çevre koruma ve kalite yönetimine ilişkin uluslararası standartlara uygunluğu sağlar. Titiz test süreçlerimiz küresel pazarlarda güvenilir performansı garanti eder.
| I.C.T Şirketi ve SMT Fabrikamız Hakkında
I.C.T, şirket içi Ar-Ge ve üretim ile eksiksiz SMT fabrika çözümlerinin lider sağlayıcısıdır. 89'u aşkın personelimiz ve son yıllardaki hızlı büyümemizle 72 ülkede 1600'den fazla müşteriye hizmet veriyoruz. Fabrikamız, yüksek standartları sağlamak için sıkı denetim akışlarına ve sağlam bir kalite yönetim sistemine sahiptir. Çapraz değer platformu olarak yenilikçi elektronik üretim ekipmanları sunmak için bütünlüğe, koordinasyona ve paylaşıma odaklanıyoruz.
