T420
I.C.T
smt pcb metal coating machines
| Miktar： | |
|---|---|

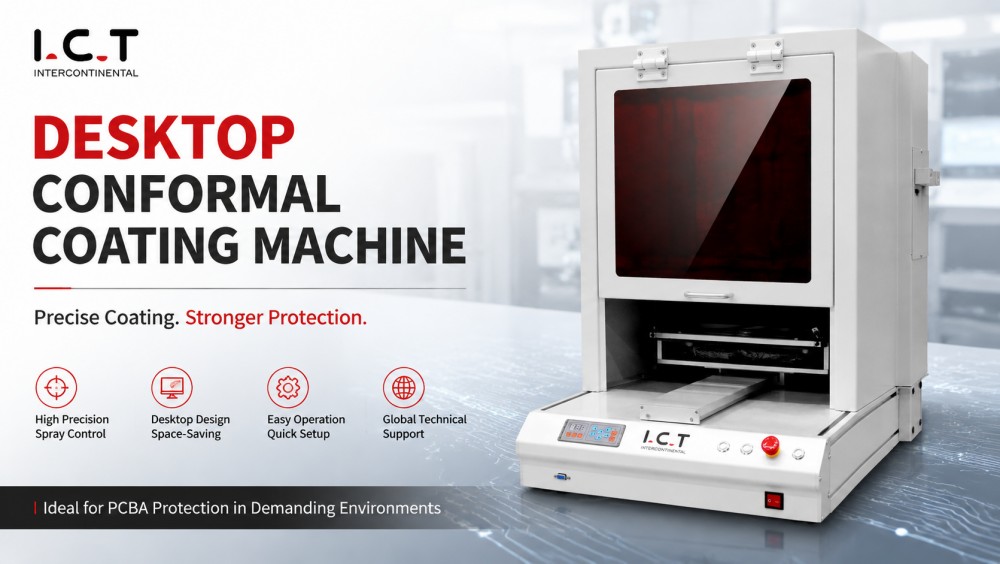

SMT PCBA Masaüstü Konformal Kaplama Makinesi, yüksek hassasiyetle küçük parti veya prototip PCB kaplama için tasarlanmıştır. Üç eksenli hareket, tek veya çift taraflı PCB'lerde seçici uygulamaya izin verir. 80 mm'ye kadar yüksekliklere sahip 50×50 ila 400×400 mm arası tahta boyutlarını barındırır. Sistemde 10L malzeme ve 2L temizleme tankları ve ayarlanabilir püskürtme vanaları bulunmaktadır. Operatörler noktaları, çizgileri, daireleri, yayları ve eğrileri programlayabilir. Hızlı ürün değişimi ve sezgisel arayüz, onu çevrimdışı üretim, küçük pilot hatlar ve laboratuvar ortamları için ideal hale getirerek tekrarlanabilir ve tek tip uyumlu kaplama sonuçları sağlar.

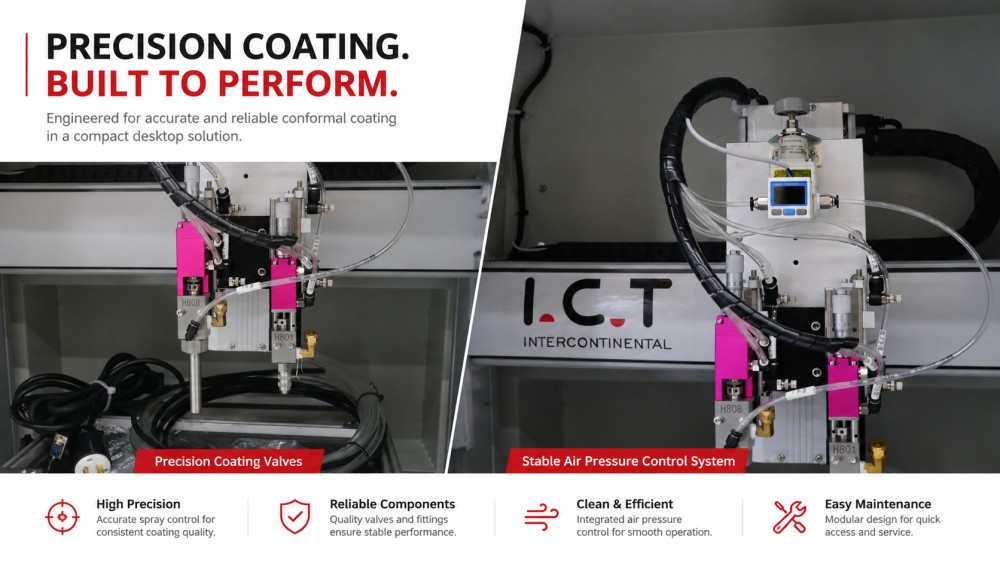

Üç eksenli robot, karmaşık PCB'ler boyunca yüksek tekrarlanabilirliğe sahip kaplamalar uygular. Ayarlanabilir valfler, UV ve epoksi yapıştırıcılar da dahil olmak üzere birden fazla viskoziteyi yönetir. Yükseklik algılama ve kenar tanıma, aşırı püskürtmeyi önlerken eşit kapsama alanı sağlar. Tek ve çift taraflı kartları destekler. Bu özellik prototip, laboratuvar ve küçük serili SMT PCBA üretim için tutarlı kaplama kalitesini garanti eder.
Kompakt masaüstü konveyörler ve donanımlar, kaplama sırasında levhaları stabilize eder. Step motorlar hassas hareket sağlar. Hızlı değiştirilebilen armatürler, kartlar değiştirilirken aksama süresini en aza indirir. Masaüstü düzeni mühendislik laboratuvarları, pilot üretim veya küçük ölçekli SMT PCB kaplama için idealdir. Sistem, yanlış hizalamayı önler ve yüksek verimliliği korurken çeşitli levha boyutları ve kalınlıklarında eşit kaplama sağlar.
Malzeme tedariği, 4,5–6 Kg/cm² hava basıncına sahip 10L ana tank ve 2L temizleme tankını içerir. Öğretme kutusu programlaması, yol tanımına ve kaplama hacmi ayarlamalarına olanak tanır. Bağımsız temizleme döngüleri kirlenmeyi azaltır. Kontrollü malzeme akışı tutarlı kaplama kalınlığını garanti eder. Esnek programlama birden fazla PCB düzeni barındırarak küçük serili veya çevrimdışı üretim ortamlarında tekrarlanabilir sonuçlar sağlar.
| Öğe | I.C.T-T420 |
|---|---|
| Vana Sayısı | Püskürtme valfi 1 adet, hassas valf 1 adet |
| Eksen Numarası | 3 Eksen (X, Y, Z) |
| PCB boyutu | 50×50 ~ 400×400 mm |
| PCB kalınlık | 0,4 ~ 6mm |
| PCB Çarpıklık | <%1 |
| Sürücü Sistemi | Step motor |
| Malzeme Hacmi | 1×10L tutkal kovası + 1×2L temizleme kovası |
| Maks. Hız | 400 mm/sn |
| Maks. Bileşen Yüksekliği | 80mm |
| Fan Şekli Püskürtme Genişliği | 5 ~ 8mm |
| En Küçük Püskürtme Çapı | 5 mm |
| Tekrarlanan Doğruluk | ±0,1 mm |
| Ürün Değişimi | <8 Dakika |
| Işığı İncele | UV Işık |
| Hava Basıncı | 4,5 ~ 6 Kg/cm² |
| Güç kaynağı | AC220V±10%, 50/60Hz, 500W (Opsiyon: 110V) |
| Kontrol yöntemi | Kontrol kolu |
| Boyut (U×G×Y) | 800×900×900mm |
| Ağırlık | Yaklaşık. 50 kg |
*I.C.Tkalite ve performans üzerinde çalışmaya devam ediyoruz, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
Masaüstü kaplama makinesi, al ve yerleştir, seçici lehimleme, AOI ve panel çıkarma sistemleri dahil olmak üzere I.C.T tam SMT/DIP hatlarıyla entegre olur. Hat içi CCD vizyonu kaplama kalitesini izler. Bu sistemler bir araya getirildiğinde verimi optimize eder, yeniden çalışmayı en aza indirir ve PCBA ve LED düzenekleri için tekdüze kaplama kapsamını korur. Laboratuvarlar, pilot hatlar ve küçük serili SMT üretim için idealdir.
| Ürün Adı | PCBA Kaplama Hattındaki Amaç |
|---|---|
Toz geçirmez, su geçirmez ve patlamaya dayanıklı koruma için devre kartlarına hassas koruyucu kaplamalar uygular. | |
Kaplamaları IR veya UV ışığıyla sertleştirerek dayanıklı ve güçlü koruma sağlar. | |
Verimli işleme için devre kartlarını kaplama hattı boyunca sorunsuz bir şekilde taşır. | |
Üretim hattı için PCB sağlar ve depolar, böylece sorunsuz giriş ve çıkış sağlar. | |
| Uyumlu kaplama AOI | Yüksek standartları sağlamak için kaplama kalitesini denetler ve kusurları tespit eder. |
Aralık 2025'te I.C.T, Suudi bir otomotiv elektroniği üreticisine üç üretim hattı (SMT, DIP ve Kaplama) teslim etti. Mühendisler kurulum, kalibrasyon ve operatör eğitimini üstlendi. Müşteri daha önce ekipmanı ve üretim süreçlerini incelemek için Haziran 2025'te I.C.T'ı ziyaret etmişti. Devreye almanın ardından mühendisler, Ar-Ge, tasarım ve üretim kapasitesine sahip yeni bir ODM fabrikası için eksiksiz SMT, DIP ve kaplama hattı çözümünün profesyonel hizmet ve güvenilirliğini tanıyan onursal sertifikalar aldı.
I.C.T, SMT, DIP ve kaplama operasyonlarında uçtan uca destek sağlar. Teslimat öncesi değerlendirme, PCB türleri, kaplama malzemelerini, kapasiteyi ve düzeni içerir. Teslimat sonrasında mühendisler kurulum, devreye alma, operatör eğitimi, bakım ve süreç optimizasyonu sağlar. Masaüstü kaplama makinesi, tekrarlanabilir kaplama kalitesi sağlayacak şekilde tüm montaj iş akışına dahil edilmiştir. Yeni tesisler yerleşimden deneme üretimine kadar rehberlik alırken mevcut hatlar optimize edilmiş iş akışı ve istikrarlı operasyonlar elde ediyor.
Müşteriler, açık talimatlar, uygulamalı destek ve hızlı yanıtlar için I.C.T'ı takdir ediyor. Mühendisler, hataları azaltmak ve verimi artırmak için operatörlere rehberlik eder. Ambalaj güvenli teslimatı sağlar. Kurulum ve üretim sırasındaki teknik sorular derhal yanıtlanır. Müşteriler, yeni SMT, DIP ve kaplama hatlarını piyasaya sürme konusunda I.C.T'a güvenirken, çevrimdışı veya küçük seri üretimde tekdüze, tekrarlanabilir PCBA kaplama sonuçları elde ediyor.
Masaüstü Konformal Kaplama Makinesi CE ve ISO9001 sertifikalıdır. Kalite yönetimi, bileşen denetimi, montaj doğrulaması, işlevsel testler, paketleme incelemesi, sevkiyat takibi, kurulum ve satış sonrası hizmeti içerir. Bu standartlar, LED ve elektronik modüllerin seçici kaplaması da dahil olmak üzere, küçük partili ve prototip PCBA üretimi için tekrarlanabilir, yüksek kaliteli uyumlu kaplamaları garanti eder.
I.C.T, SMT, DIP, kaplama, dağıtım, montaj, robot teknolojisi ve akıllı fabrikalar için anahtar teslim çözümler sunar. Şirket içi Ar-Ge, üretim, mühendislik, satış ve servis ekipleri, müşterilere planlamadan istikrarlı üretime kadar rehberlik eder. Küresel projeler ekipman tedariği, kurulum, eğitim ve süreç optimizasyonunu kapsamaktadır. I.C.T, 0'dan 1'e kadar yeni tesisler inşa eder ve mevcut hatları 1'den 10'a yükselterek ölçeklenebilir, hassas ve güvenilir PCBA uyumlu kaplama çözümleri sunar.
