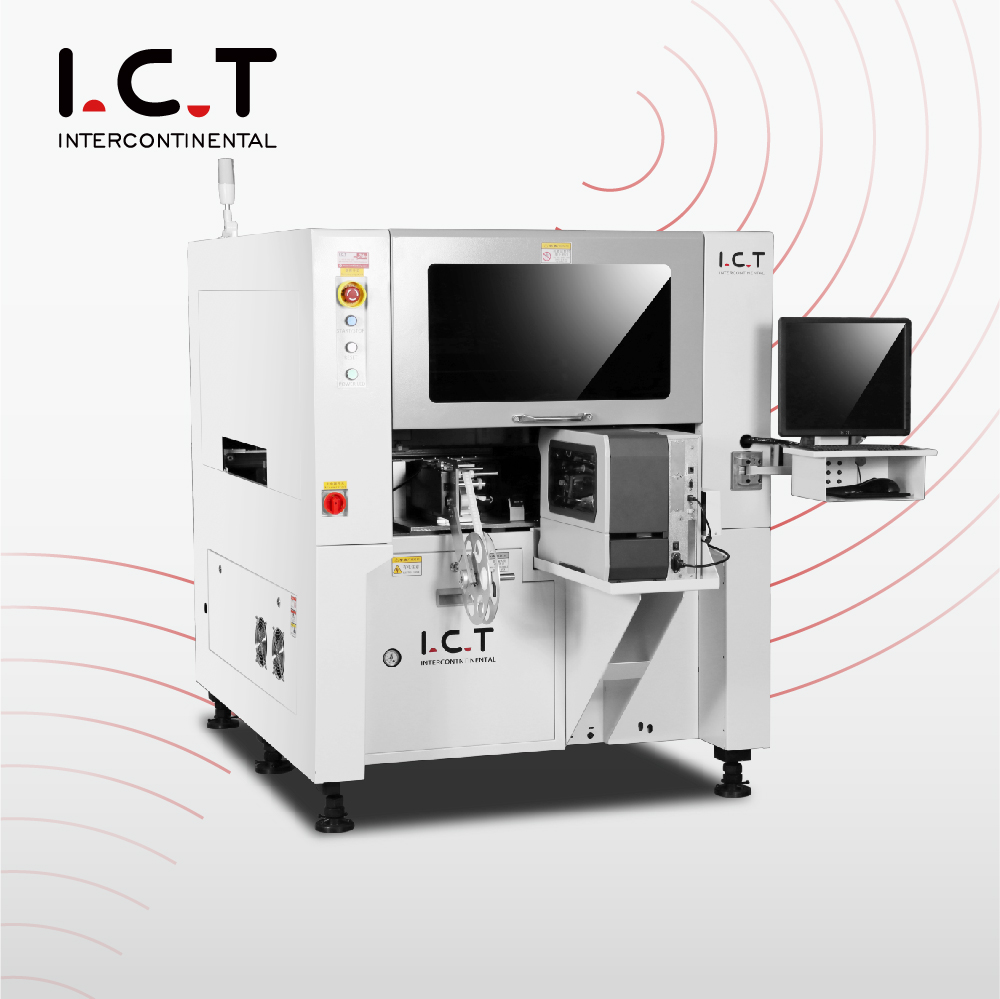

I.C.T-310P | PCB Montaj Hattında SMT Satır İçi Etiket Yerleştirici

Paylaş:

I.C.T-310P | PCB Montaj Hattında SMT Satır İçi Etiket Yerleştirici

Doğru PCB montajı için yüksek hızlı etiketleme.
A. Tüm eksenler için yüksek hassasiyetli servo kontrolü.
B. Çift etiketli çalışma için iki yerleştirme kafası.
C. Entegre vakum algılama, uygun yapışmayı sağlar.
D. 1D, 2D ve yarı saydam etiketlerle uyumludur.
e. Hat içi üretim için isteğe bağlı barkod yazıcı.
F. Veri entegrasyonu için MES arayüzü mevcuttur.
G. Profesyonel destek ve hızlı satış sonrası servis.

Model：
I.C.T-310P
ürün markası：
I.C.T
Ürün Kodu：
Inline Label Sticker

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

Ürün Açıklaması

| SMT Etiket Bağlayıcıya Genel Bakış

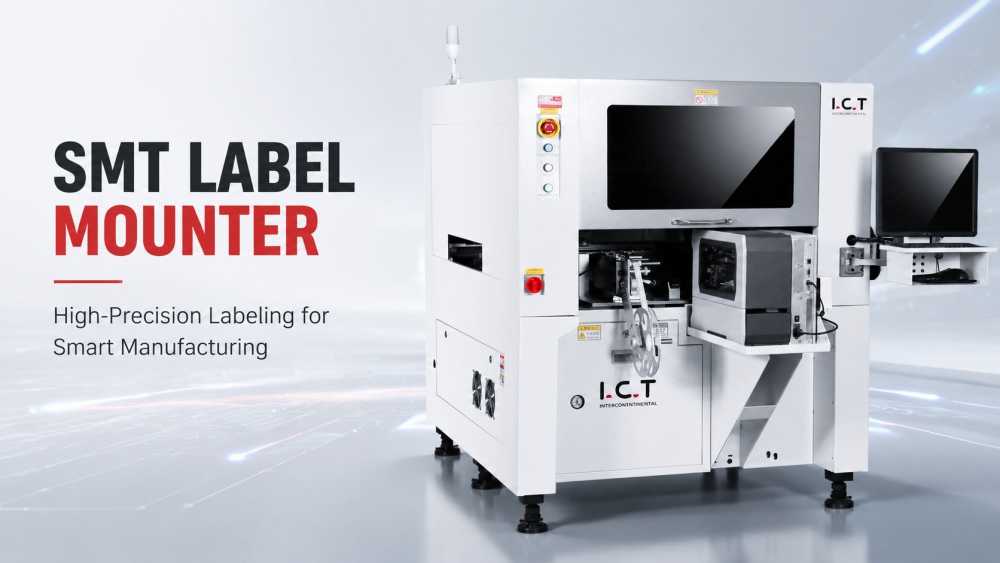

SMT etiket montajı

SMT Etiket Bağlayıcı, etiketleri çeşitli boyut ve türlerdeki PCB'lerin üzerine verimli bir şekilde yerleştirir. Yüksek hacimli PCB montaj hatları için tasarlanan bu ürün, birden fazla etiket malzemesini ve kalınlığını destekler. Makinede çift yerleştirme kafası, bağımsız vakum algılama ve isteğe bağlı barkod yazdırma özellikleri bulunur. I.C.T, SMT üretim ortamlarında sorunsuz kurulum ve çalıştırma sağlayarak tam teknik destek sağlar. Hassas tasarımı ve entegrasyon yetenekleri, MES sistemleriyle sorunsuz bağlantıya olanak tanıyarak PCB imalatında izlenebilirliği ve üretim verimliliğini artırır.

| SMT Etiket Bağlayıcının Özelliği

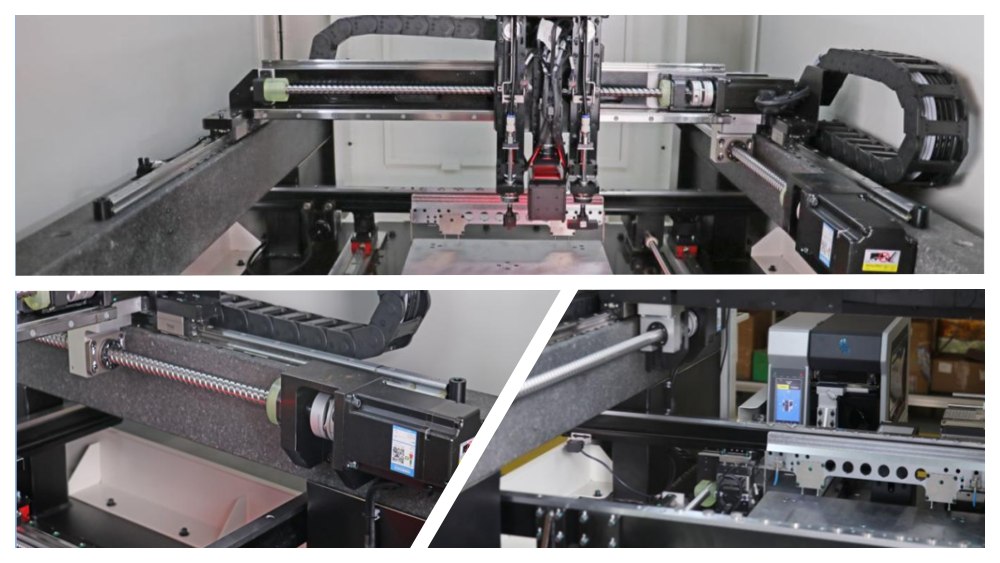

İletim Sistemi Hassasiyeti

Entegre çelik çerçeve ve mermer taban yapısal stabilite sağlar. Bilyalı vidalar ve doğrusal kılavuz raylar yüksek doğruluk sağlarken, ithal servo motorlar hızlı hareket ve tekrarlanabilir konumlandırma sunar. Kemer köprü süspansiyonu, mekanik sapma olmadan yüksek hızlı, uzun süreli çalışmayı destekleyerek yük taşıma performansını artırır.

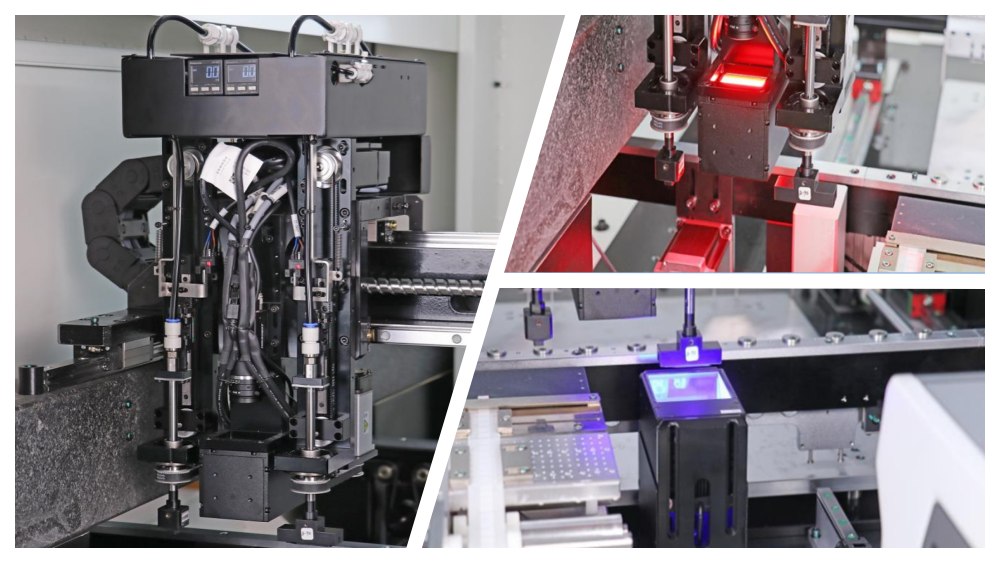

Montaj Sistemi Verimliliği

Çift montaj kafaları bağımsız olarak kaldırır, indirir ve 360° döner. İthal bilye kamaları ve hareketli ve sabit kameralarla görsel konumlandırma tutarlı doğruluk sağlar. Kırmızı ve mavi ışıklar etiket algılamayı iyileştirir. Bu kurulum, etiketlerin çeşitli PCB bileşen ve yüksekliklere hassas bir şekilde yerleştirilmesine olanak tanıyarak hataları en aza indirir ve verimi artırır.

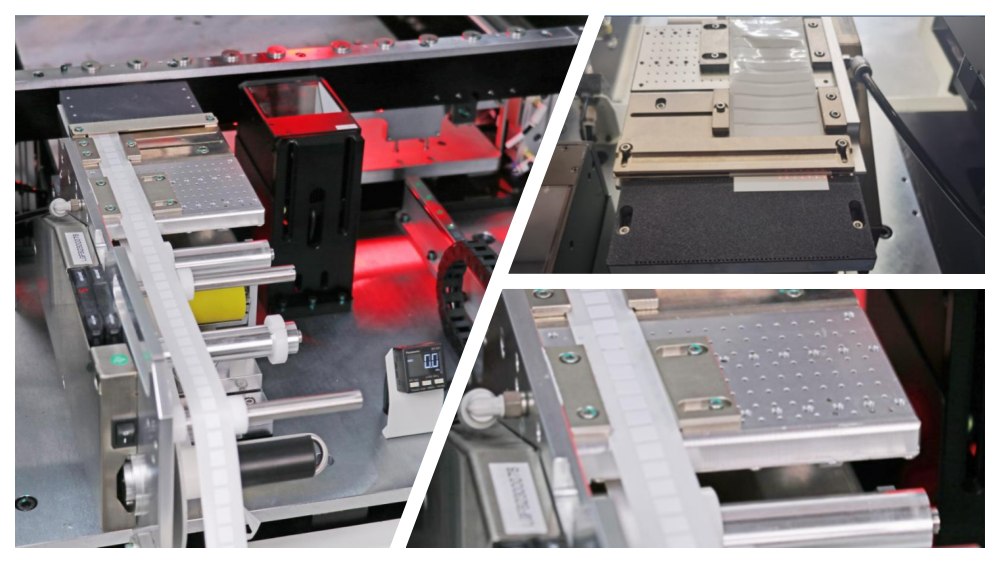

Besleme Sistemi Uyarlanabilirliği

İki elektrikli akıllı besleyici, 1,8×2,0 mm'den 100×40 mm'ye kadar çok çeşitli etiket boyutlarını işler. Kaymayı önleyen paspaslar israfı önlerken optik sensörler etiketin doğru şekilde teslim edilmesini sağlar. Özel ayarlamalar, karmaşık veya hassas malzemelere uyum sağlayarak üretim verimliliğini korur ve besleyicinin yeniden yüklenmesi için aksama süresini azaltır.

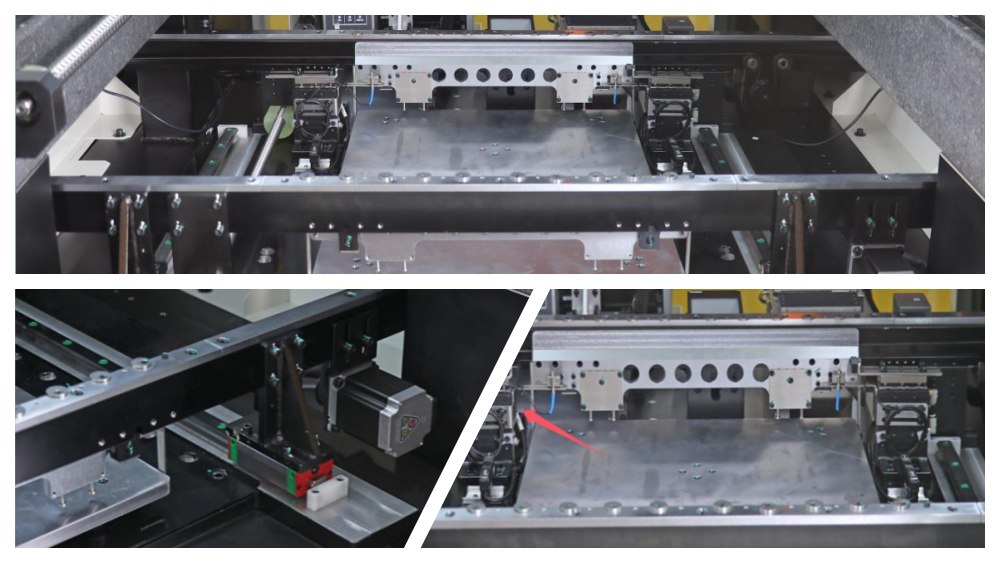

konveyör Sistem Kontrolü

Konveyör hızı ayarlanabilir ve esnek PCB yöne olanak sağlar. Pnömatik engelleyiciler ve optik sensörler hassas durma konumları sağlar. Senkronize bilyalı vida ve kayar ray, palet paralelliğini koruyarak PCB sıkışmalarını önler ve SMT hatlarında sorunsuz sürekli üretim sağlar.

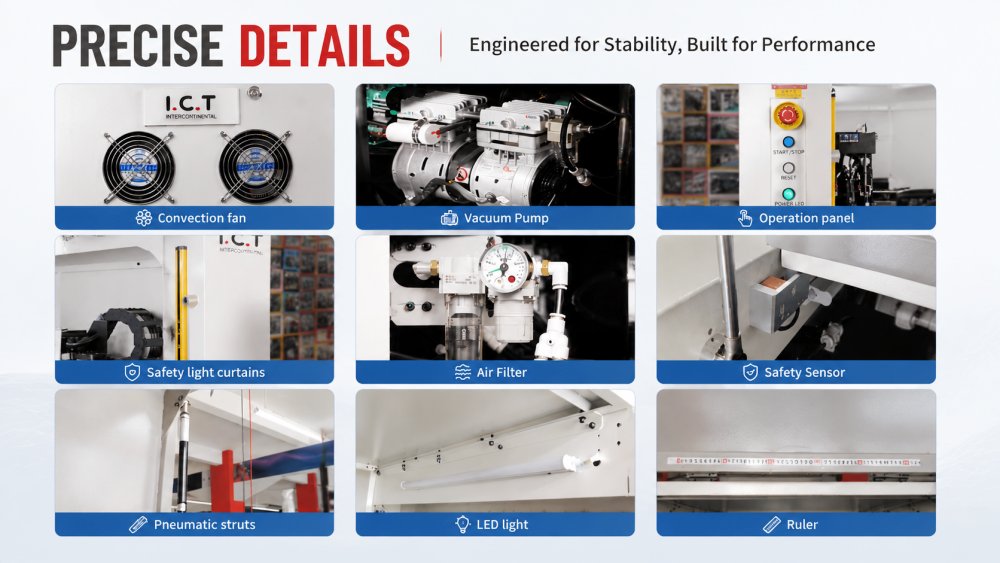

SMTEtiket Bağlayıcı ayrıntıları

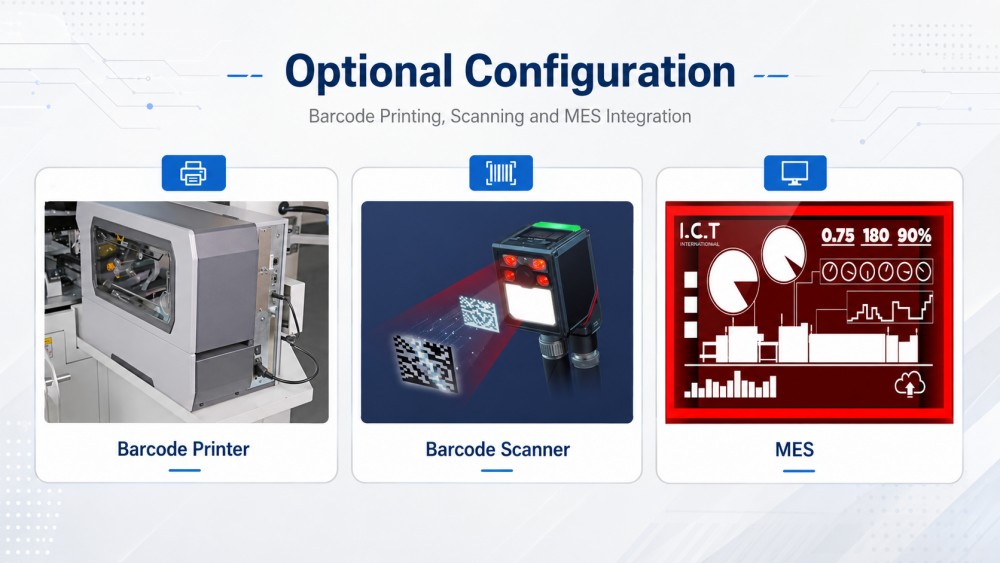

SMT Etiket Bağlayıcı İsteğe Bağlı

| Yeniden Akış Fırını Spesifikasyonu

Hayır.	Öğe	I.C.T-310	I.C.T-310D	I.C.T-310L
1	PCB boyutu	50×50mm ~ 340×280mm	50×50mm ~ 400×350mm	100×100mm ~ 600×500mm
2	PCB kalınlık	1–6 mm	1–6 mm	1–6 mm
3	Besleyici Konumu	2	4	2
4	Besleyici Genişliği	105mm	105mm	105mm
5	Montaj hızı	2500 adet/saat	4000 adet/saat	1300 adet/saat
6	Etiket Boyutu	Etiket Besleyici: 2×2 ~ 100×40mm (Seçenek Barkod Yazıcı: 13×13 ~ 100×40mm)	Aynı	Aynı
7	Etiket kalınlığı	0,05–0,3 mm	0,05–0,3 mm	0,05–0,3 mm
8	Etiketleme Hassasiyeti	± 0.05mm	± 0.05mm	± 0.05mm
9	Etiketleme Açısı	360°	360°	360°
10	Meme	2	2	2
11	Nozul Vakumu	Vakum pompası	Vakum pompası	Vakum pompası
12	PCB güvenlik yüksekliği	Üst: <25 mm; Alt: <25mm	Üst: <25 mm; Alt: <25mm	Üst: <25 mm; Alt: <25mm
13	Aktarım yüksekliği	900 ± 20mm	900 ± 20mm	900 ± 20mm
14	Konumlandırma doğruluğu	± 0.025mm	± 0.025mm	± 0.025mm
15	Tekrarlanan doğruluk	±0,005 mm	±0,005 mm	±0,005 mm
16	Montaj anı	Maksimum 3Kg	Maksimum 3Kg	Maksimum 3Kg
17	Konumlandırma yöntemi	CCD + İşareti	CCD + İşareti	CCD + İşareti
18	konveyör hız	50 ~ 600 mm/dak	50 ~ 600 mm/dak	50 ~ 600 mm/dak
19	Sıyırma yöntemi	Fiber optik algılama + yazılım kontrolü	Aynı	Aynı
20	Emme Algılama	Vakum testi, düşme standardı testi	Aynı	Aynı
21	Ray genişliği	Otomatik ayarlama	Otomatik ayarlama	Otomatik ayarlama
22	Kontrol modu	PC + Endüstriyel kontrol panosu	PC + Endüstriyel kontrol panosu	PC + Endüstriyel kontrol panosu
23	MES arayüzü	Ağ arayüzünü rezerve et	Ağ arayüzünü rezerve et	Ağ arayüzünü rezerve et
24	Güç	AC220V/50Hz, 1KVA	AC220V/50Hz, 1.5KVA	AC220V/50Hz, 1.5KVA
25	Boyut	L1096×G1130×Y1426mm	U1074×G1590×Y1440mm	U1250×G1610×Y1530mm
26	Ağırlık	800Kg	1300Kg	1400Kg
27	Hava Basıncı	0,5–0,6Mpa	0,5–0,6Mpa	0,5–0,6Mpa

* I.C.T kalite ve performans üzerinde çalışmaya devam eder, teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.

| SMT Hat Ekipman Listesi

SMT satır

I.C.T, PCB yükleyiciler, şablon yazıcılar, al ve yerleştir makineleri, SPI, AOI, Lyra yeniden akış fırınları ve PCB işleme sistemleri dahil olmak üzere kapsamlı SMT çözümler sunar. SMT Etiket Bağlayıcı sorunsuz bir şekilde entegre olarak izlenebilirliği ve etiketleme verimliliğini artırır. Çözümlerimiz bilgisayarlar, SSD'ler ve bellek modülleri için karmaşık PCB düzenekleri destekleyerek yüksek hacimli üretim ortamlarında yüksek kaliteli çıktı sağlar.

1 SMT SMT Makinesi ile Hat 02

Ürün Adı	SMT Satırındaki Amaç
SMT satır	Türkiye Tam Otomatik İzlenebilir High-End SMT Hattı.
PCB yükleyici	Otomatik olarak çıplak PCB'ları satıra yükler.
Lehim macun yazıcı	Lehim pastasını PCB pedlere doğru bir şekilde yazdırır.
Seç ve Yer Makinesi	Bileşenleri PCB'lere hassas bir şekilde bağlar.
Akıntı fırını	Sağlam eklemler oluşturmak için lehimi eritir.
AOI makine	Lehim bağlantılarını ve yerleştirme kusurlarını inceler.
SPI Makine	Lehim pastasının yüksekliğini ve kalitesini kontrol eder.
İzlenebilirlik ekipmanı	Üretim verilerini kaydeder ve izler.
PCB Temizleme Makinesi	Lehimleme sonrası akı, toz ve kirletici maddeleri gidermek için PCB/stensil temizler.
PCB Yönlendirme Makinesi	Yüksek hızlı kesmeyle PCBA ana hatları ve yuvaları hassas şekilde keser.
SMT Bentop Robot	Verimli SMT montaj için vidalamayı ve lehimlemeyi otomatikleştirir.

| Müşteri Başarısı Videosu

I.C.T mühendisleri, Özbekistan'daki büyük bir elektronik fabrikasında tam bir SMT ve DIP hattını teslim edip devreye aldı. Tesis bilgisayar anakartları, SSD'ler ve bellek ürünleri üretmektedir. I.C.T, ilk kurulumdan teste kadar yerinde teknik destek, programlama ve sorun giderme hizmetleri sağladı. Müşteri, I.C.T'ın hızlı yanıt vermesini, ekipman güvenilirliğini ve profesyonel hizmetini övdü. SMT hattı, I.C.T-5151 şablon yazıcılarını, dört SMT makinesini, Lyra yeniden akış fırınlarını, SPI, AOI ve PCB işleme sistemlerini içeriyordu. DIP hattı manuel yerleştirme, JUKI özel ekleme, Acrab350 dalga lehimleme ve konveyör entegrasyonu özelliklerine sahipti.

| Profesyonel Eğitim ve Destek

I.C.T, SMT Etiket Bağlayıcılar için yerinde kurulum, kalibrasyon ve eğitim sunar. Mühendislerimiz sorunsuz devreye alma sağlar ve fabrika ekiplerine operasyonel rehberlik sağlar. Teknik destek MES entegrasyonunu, bakımını ve sorun gidermeyi kapsar. Hızlı yanıt hizmetleri ve ayrıntılı belgeler, müşterilerin yüksek çalışma süresini korumasına, üretim risklerini en aza indirmesine ve tüm PCB türleri için doğru etiketleme sağlamasına yardımcı olur.

SMT Lehim Pastası Yazıcısı 206

| Müşteri Övgüsü

Müşteriler, I.C.T mühendislerini profesyonellik, hızlı yanıt verme ve net rehberlik nedeniyle sürekli olarak övüyor. SMT Etiket Bağlayıcının hassasiyeti ve güvenilirliği, güvenli paketleme ve zamanında teslimat gibi son derece değerlidir. Müşteriler, hızlı sorun çözme, kolay entegrasyon ve sorunsuz SMT hattı operasyonuna genel katkıyı vurgulayarak I.C.T çözümlerine ve hizmet mükemmelliğine olan güveni doğruluyor.

好评1

| Sertifikamız

I.C.T ürünleri CE, RoHS ve ISO9001 standartlarını karşılar. SMT Etiket Bağlayıcı ayrıca güvenilir etiketleme için patentli özellikler içerir. Uyumluluk güvenliği, çevreyi korumayı ve yüksek kaliteli üretimi garanti eder. Müşteriler, kritik PCB montaj işlemleri için, I.C.T'ın sıkı kalite yönetim sistemi tarafından desteklenen tam sertifikalı makinelere güvenebilirler.
