| Seçici Lehimleme Dalga Makinesi Genel Bakış
Dongguan kampüsümüzde sıfırdan inşa edilen I.C.T Seçici Dalga Lehimleme Makinesi, hem esneklik hem de hacim talep eden fabrikalar için altın standart Seçici Dalga Lehimleme Prosesidir. PCB, Panasonic servoları ve hassas raylarla desteklenen ultra hafif dökme alüminyum kızak, akı ve lehimi tam olarak ihtiyaç duyulan yere iletirken mükemmel bir şekilde hareketsiz kalır. Hat içi nitrojen ısıtma, ayna parlaklığında derzler üretir ve neredeyse hiç atık oluşturmaz. Operatörler her ayrıntıyı (yollar, sıcaklıklar, püskürtme hacmi, dalga yüksekliği) büyük bir Windows dokunmatik ekranında programlayabilir ve anında geçiş yaparak sonsuz sayıda işten tasarruf edebilir. Otomatik dalga kalibrasyonu, gerçek zamanlı CCD, Alman jet valfi ve titanyum hazne, bu Seçici Dalga Lehimleme Makinesini 7/24 gerçek bir kâr makinesi haline getirir.
| DIP Hattı Ekipman Listesi
Alman yüksek frekanslı jet valfi, 0,02 mm'ye kadar tekrarlanabilen düşük katı maddeli akıyı (<%10) mikro noktalar halinde ateşler. Basınçlı tank ve dijital akış ölçer, neredeyse boş olduğunda bile basıncı sabit tutar. Kalıntı, iki saniyelik temizlik için dışarı çekilebilir tepsiye düşer. Japon SMC pnömatik sistemi ve ön göstergeleri günlük kontrolleri zahmetsiz hale getirir. Otomatik pompa sürekli beslemeyi garanti eder. Bu hassas akı sistemi, Seçici Dalga Lehimleme Makinesindeki her pedi mükemmel şekilde etkinleştirir.
Tamamen ayarlanabilir alt IR standarttır; üstten sıcak hava konveksiyonu veya isteğe bağlı ekstra IR. Açık ızgara düzeni ve kalın yüksek sıcaklık yalıtımı, ısıyı panel boyunca eşit şekilde yayar. Birinci sınıf ısıtıcılar ve fişli motorlar yıllarca sessiz ve aletsiz çalışır. Paneller, Seçici Dalga Lehimleme Sürecinde kusursuz bağlantılara hazır, mükemmel şekilde aktive edilmiş ve eğrilmeden çıkar.
Alman elektromanyetik pompası ve titanyum tencere, asla kaymayan veya sızmayan, kaya gibi sabit bir mini dalga üretir. N2 akışını, lehim sıcaklığını, dalga yüksekliğini ve otomatik kalibrasyonu doğrudan dokunmatik ekrandan ayarlayın. Hat içi nitrojen, parlak filetolar ve neredeyse sıfır cüruf sağlar. Lazer monitörlerin yüksekliği, püskürtme uçları kendi kendini temizler ve izlenebilirlik için 900 saatlik video saklanır. Bu, her Seçici Dalga Lehimleme Makinesinin kırılmaz kalbidir.
Üç bölümlü makaralı konveyör artı pnömatik yan/üst kelepçeler, 20 kg'a kadar levhaları hareketsiz halde tutar. Ağır hizmet rayları ve yüksek hassasiyetli servolar PCB'leri sorunsuz bir şekilde istasyondan istasyona taşır. Kalın veya çift taraflı düzenekler kolayca temizlenir. Herhangi bir Seçici Dalga Lehimleme Prosesi hattında kesintisiz görev için üretilmiştir.
CE sertifikalı PLC, Cat-6 kablolama ve tam MES bağlantısı, ışık hızında yanıt ve kurşun geçirmez güvenilirlik sağlar. Kılavuzlu sihirbazlar, resim tabanlı düzenlemeler, otomatik püskürtme ucu algılama ve çok dilli menüler eğitim süresini kısaltır. Uzaktan teşhis, Seçici Dalga Lehimleme Makinesinin günün her saatinde kazançlı çıkmasını sağlar.
Geniş renkli dokunmatik ekran, adım adım kılavuzlar, tek dokunuşla canlı CCD önizlemesi ve sesli uyarılar işlemi zahmetsiz hale getirir. İngilizce, Çince, Japonca veya Rusça arasında anında geçiş yapın. Özel kule ışıkları ve Wi-Fi yükseltmeleri, yerden kalkmadan herkesi bilgilendirir.
| Şartname
| Çevrimiçi seçici dalga lehimleme makinesi | ||||
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Çevrimiçi Modüler | Sprey + Ön Isıtma ve Lehimleme | Sprey + Ön Isıtma + Lehimleme | Sprey + Ön Isıtma + Lehimleme +Lehimleme | Sprey + Ön Isıtma + Lehimleme + Lehimleme + Lehimleme |
| Lehim sistemi | ||||
| Nozul Miktarı | 1 | 1 | 2 | 3 |
| Lehim Potası Adeti | 1 takım | 1 takım | 2 takım | 3 takım |
| İkili Tencere (Opsiyon) | N/A | Seçenek | Seçenek | Seçenek |
| Lehim Potası Gücü | 2,35kw | 2,35kw | 4.70kw | 7.05kw |
| Akı Sistemi | ||||
| Akı depolama tankı | 1L | 1L | 2L | 2L |
| Akı desteği | Akı alarmı, otomatik | |||
| Püskürtme nozeri | Almanya Jet Valf (Nokta ve hat püskürtme) 1 takım | |||
| Püskürtme nozul boyutu | 130um (180um, 210um Seçeneği) | |||
| Püskürtme Hızı | 0 ~ 20mm/s | |||
| Püskürtme Memesi Hareket Hızı | 0 ~ 400mm/s | |||
| Ön ısıtma sistemi | ||||
| Ön ısıtma modu | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR |
| Ön ısıtma alanı | U500*G500mm | U500*G500mm | U500*G500mm | U500*G500mm |
| Ön Isıtma Bölgesi | Üst sıcak hava: 2, Alt IR: 1 | |||
| Alt Ön Isıtma Gücü | Maks.12kw | |||
| Üst Ön Isıtma Gücü | Maks.6kw | |||
| Isınma Süresi | Yaklaşık 15 dakika (ayar 150°C) | |||
| Kontrol Modu | PC+PLC | |||
| Taşıma sistemi | ||||
| PCB Boyut (fikstür ile) | 120*60~500*500mm | |||
| PCB Değiştirme | Çevrimiçi | |||
| PCB Üst Açıklık | 120mm | |||
| Taşıma yüksekliği | 900 ± 20mm | |||
| Taşıma genişliği | 60 ~ 500mm | |||
| Boyut: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Ağırlık | Yaklaşık: 800kg | Yaklaşık: 1200kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |

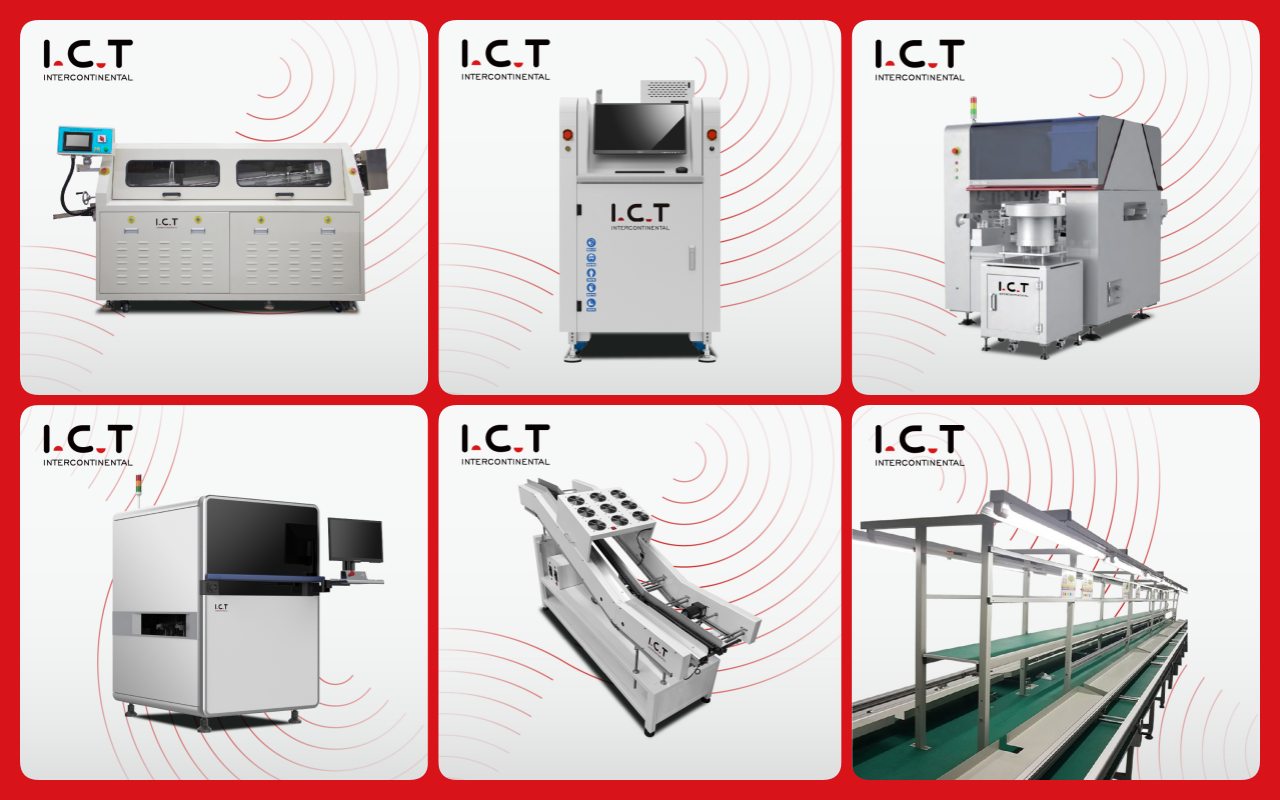

| DIP Hattı Ekipman Listesi
Seçici Dalga Lehimleme Makinenizi I.C.T'un tam otomatik DIP hattıyla eşleştirin; yüksek karışımlı THT üretimi için mükemmel ön uç. Anahtar teslimi paket, tam doğrulukla bileşen yerleştirme için yüksek hızlı bir DIP yerleştirici, panoları Seçici Dalga Lehimleme Sürecine sorunsuz bir şekilde besleyen SMEMA uyumlu dalga yükleyici, bitmiş PCB'leri gerilim olmadan yakalayan yumuşak bir dalga boşaltıcı ve son inceleme ve rötuş için tamponlu bir montaj kayışı içerir. Tüm modüller CE sertifikalıdır, şirket içinde üretilmiştir ve ışık hızında geçişler için tasarlanmıştır. 72 ülkedeki küresel yedek parça merkezleri ve yerinde desteğiyle I.C.T, eklemeden seçici lehimlemeye kadar tüm delik içi akışınızın maksimum verimlilik ve minimum maliyetle çalışmasını sağlar.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. | |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
| Dalga Sonrası Satır İçi AOI | DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. |

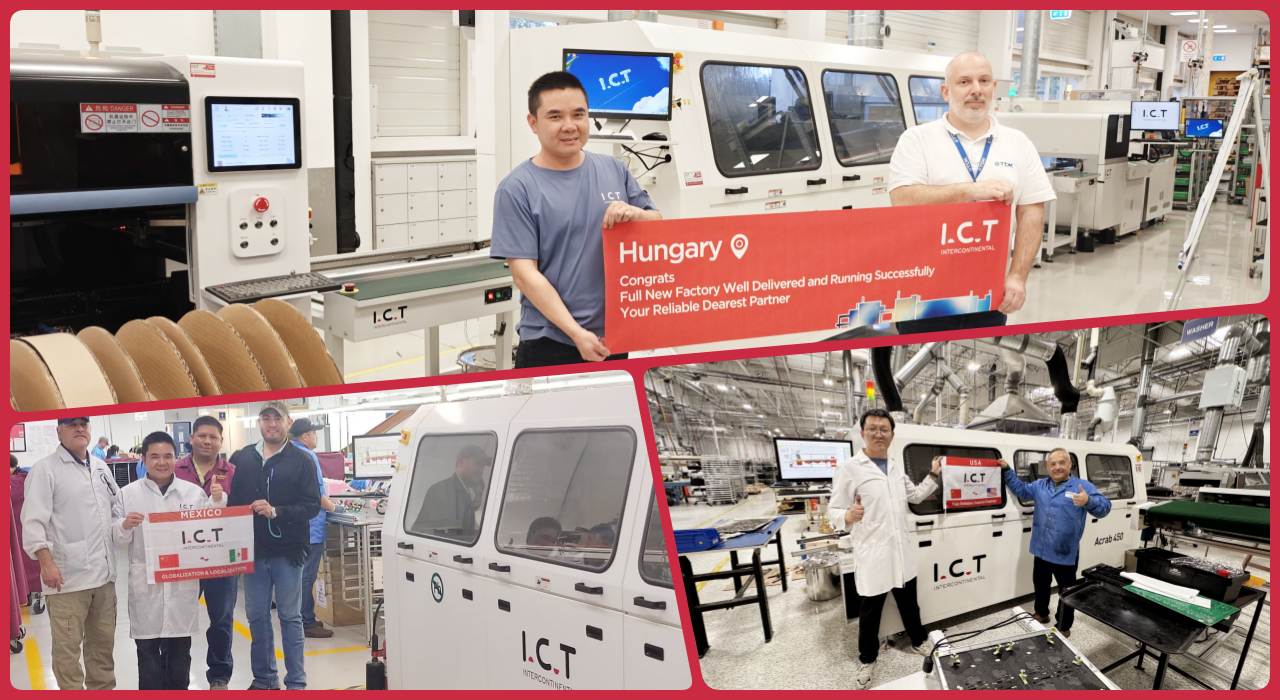

| Müşteri Başarısı Videosu
2025'in başlarında Vietnamlı büyük bir kamera markası tedarikçisi, yeni Seçici Dalga Lehimleme Makinesinin nihai kabulü için uçtu. Mühendislerimiz gerçek üretim kartlarını yükledi, müşteri CCD'de mükemmel THT eklem oluşumunu izlerken tam döngüleri çalıştırdı, ardından iki gün boyunca programlama, günlük bakım ve sorun giderme konusunda ekiplerine eğitim verdi. Sandık ulaştığı anda hacim kazanmaya %100 hazır durumda kaldılar; bu da I.C.T'ın gerçek küresel ortaklığının bir başka örneği.

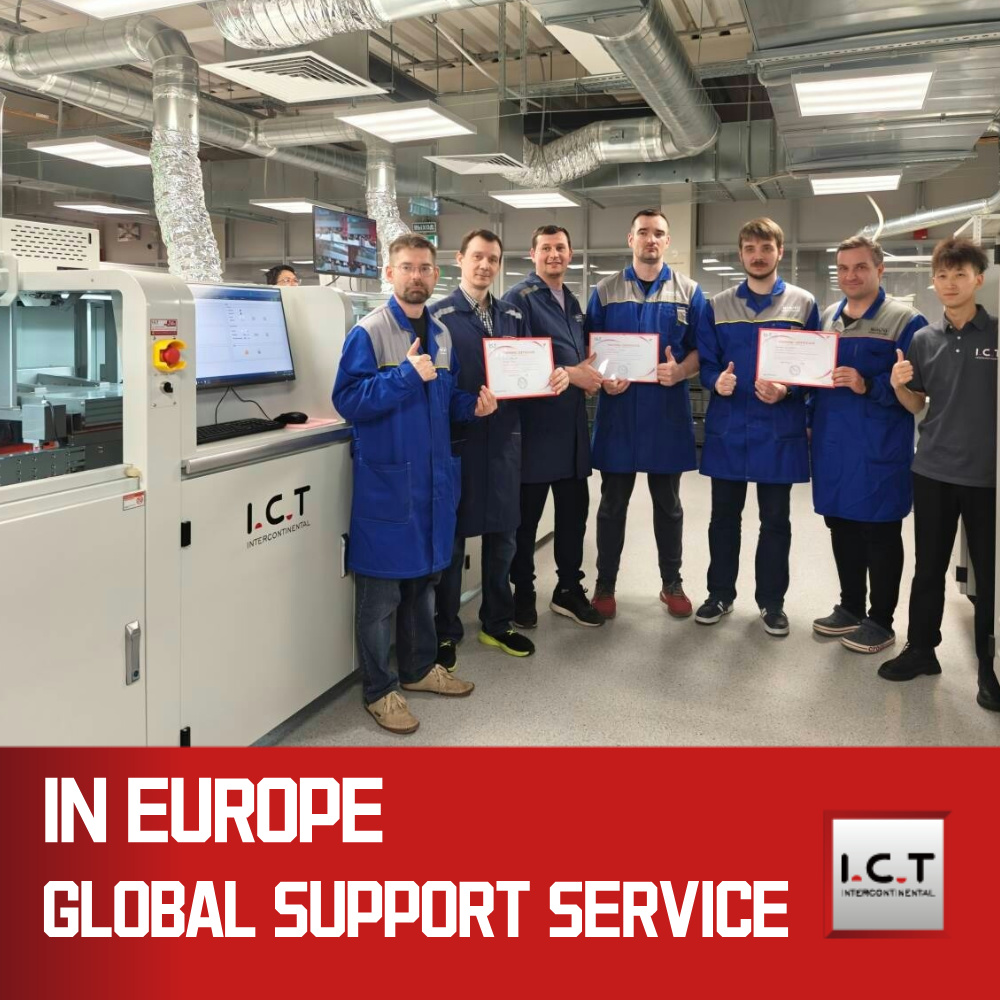

| Profesyonel Hizmet ve Eğitim
Fabrika kabulü ve kutulamadan kurulum, devreye alma ve ömür boyu desteğe kadar, dünya çapında yanınızdayız. 72 ülkedeki yirmi kıdemli mühendis ve yerel ekip, ihtiyaç duyduğunuz anda yerinde veya uzaktan eğitim sağlıyor. Üç kıtadaki yedek parça depoları ve gerçek 7/24 yardım hatları, Seçici Dalga Lehimleme Prosesinizin onlarca yıl boyunca en yüksek çalışma süresinde kalmasını sağlar.
| Müşteri Övgüsü
Müşteriler bize mühendislerimizin sabırlı, zeki ve başarılarına gerçekten önem veren kişiler olduğunu söylüyor. Kesin akı doğruluğunu, kaya gibi sabit dalgayı ve Seçici Dalga Lehimleme Makinesinin daha yüksek verim ve sıfır yeniden işleme ile kendini amorti etme hızını seviyorlar. İhracat kasaları kusursuz bir şekilde ulaşıyor ve aynı gün içinde yapılan uzaktan onarımlar, ilk kez alıcıları dünya çapında ömür boyu ortaklara dönüştürdü.
| Endüstri Sertifikaları
Her Seçici Dalga Lehimleme Makinesi, CE güvenlik sertifikası, RoHS uyumluluğu, ISO9001 kalite sistemi ve jet valfleri, pompalar ve lazer kalibrasyonuna ilişkin çok sayıda patentle birlikte gönderilir. Dünya çapında güvenilen bu markalar, her yerde güvenebileceğiniz güvenli, yeşil, savaşta test edilmiş teknolojiye sahip olduğunuzu kanıtlar.
| I.C.T Şirketi ve Fabrika Hakkında
2012'den beri 89 ekip üyesi, 20 özel mühendis ve 8 küresel şubeyle 12.000 m²'lik son teknolojiye sahip bir kampüse dönüştük. Ar-Ge, imalat, montaj ve yanma testleri dahil her şey şirket içinde gerçekleşir. 72 ülkede 1.600'den fazla fabrikaya komple anahtar teslimi SMT ve THT çözümlerle hizmet veriyoruz ve her Seçici Dalga Lehimleme Makinesi, sıkı denetim ve kanıtlanmış kalite sistemleriyle destekleniyor.
