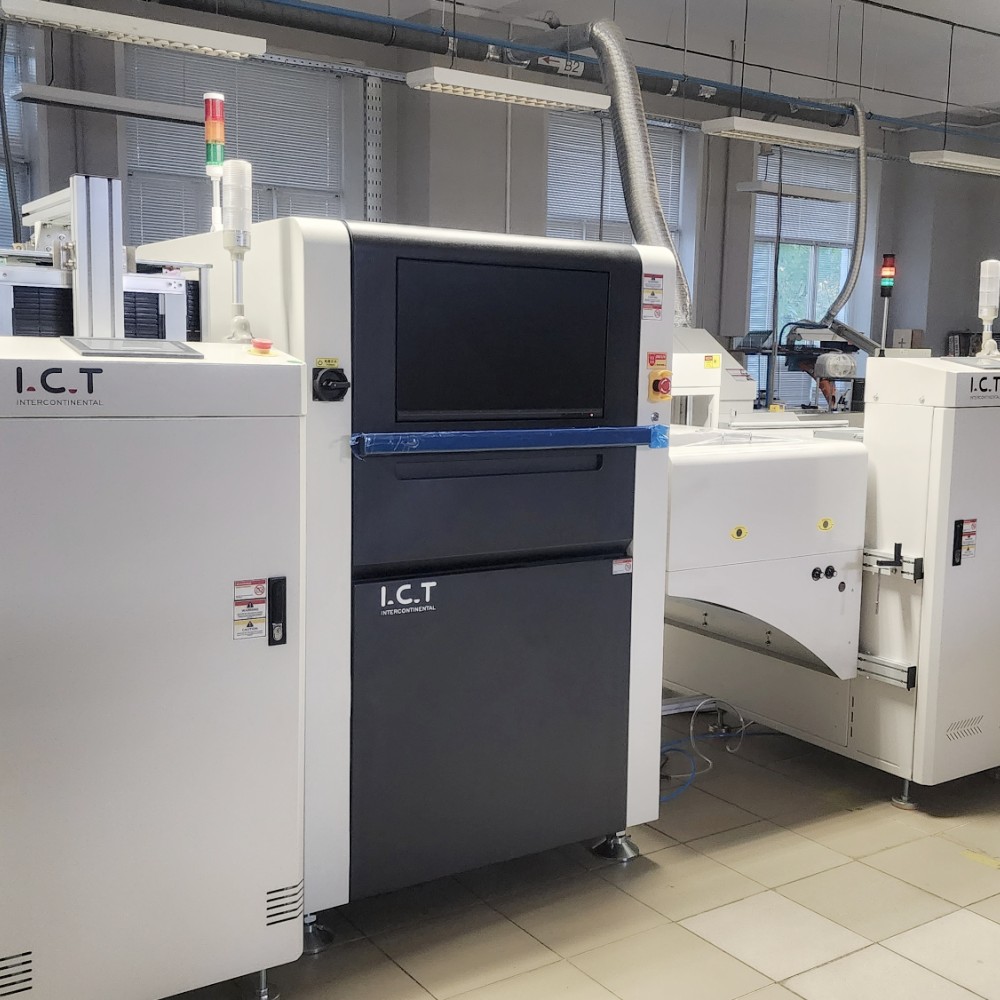

I.C.T Smt Aoi Pcb İçin Çevrimdışı Makine Muayene Ekipmanı

Paylaş:

I.C.T Smt Aoi Pcb İçin Çevrimdışı Makine Muayene Ekipmanı

I.C.T Smt Aoi Pcb İçin Çevrimdışı Makine Muayene Ekipmanı.
Güvenilir ortağınızla satın alın! I.C.T, SMT sektöründe 26 yıllık deneyimi beraberinde getiriyor.
Önemli Noktalar: Yerinde kurulum ve eğitim Mevcuttur, 7/24 Müşteri Hizmetleri. Yüksek Eğitimli Uzmanlar. Doğru ve ekonomik. Görüş rehberli DIY kiti. Montajı Kolay. Açık Kaynak Yazılım.

Model：
I.C.T-V8
ürün markası：
I.C.T
Ürün Kodu：
aoi inspection

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

I.C.T Smt Aoi Pcb İçin Çevrimdışı Makine Muayene Ekipmanı

Genel Bakış

Pcb Aoi Denetimi

Çevrimdışı AOI V8 Giriş:

SMT yeniden akış öncesi, yeniden akış sonrası satır içi inceleme için.

Granit platformu, makine hassasiyetini ve stabilitesini büyük ölçüde artırır.

Programlanabilir RGB+W LED aydınlatma kaynağı.

Sabit büyütmeli ve yüksek bileşime düşük distorsiyon tepkisine sahip telesentrik lens.

Özellikler:

1. LOG otomatik toplama ve saklama fonksiyonu, NG uyarı/alarm fonksiyonu, Uzaktan programlama ve hata ayıklama.

2. Muayene yeteneği: yetersiz, kısa, kayan delik, lehim kaplama pimi, kirlenme, yanlış hizalama, eksik parça, çarpık, reklam panosu, montaj

yanda, devrilme, yanlış parça, hasarlı, kayan nokta, kutupluluk, sahte lehimleme, boş lehim, aşırı yapıştırıcı vb.

3. Perfect SPC, NG bilgilerini hat dışında toplar ve her türlü üretim tablosunu otomatik olarak oluşturur.

4. Olgun kontrol merkezi işlevi, net yazılım arayüzü.

5. İyi stabilite (GR&R＜%10＠6 Sigma,CPK＞1.33(Test sapma doğruluğu ±0,25 mm'den az.

6. Test sırasında kamera hareket etti, konveyör sabitlendi.

7. PCB çarpıklık telafisi:toplam İşaret telafisi kalibrasyonu, bileşen konumu çerçeve telafisi.

Granit Platform ve Çerçeve

Ekipmanın stabilitesini ve makineler arasındaki paylaşım programının tutarlılığını sağlayın

Endüstriyel kamera+Telesentrik lens

Tüm görüş alanında gölge etkisi olmadığından yüksek bileşenli lehim bağlantısı denetimi etkilenmez.

Tüm FOV Yardım Konumu

Açıkta kalan ped bileşenlerinin (BGA, vb.) veya kısmen korumalı bileşenlerin bulunmadığı durumlarda yüksek algılama yeteneği

3D Aoi Makinesi

Modeli	I.C.T-V8	I.C.T-V8XL
FOV	15u(38,4*28,8 mm)
Kamera	5M piksel akıllı dijital endüstriyel kamera
Objektif	Telesentrik mercek
Işık	4 renkli halka LED ışık,RGB+W
Muayene Öğesi	Bileşen testi, lehimleme testi
Mini Bileşen	03015chip,0.3pitch IC ve Özel şekilli
İşletim Sistemi	Windows 7
PCB Boyut	5050~430330mm	5050~650510mm
PCB Kalınlık	0,3 ~ 6,0 mm
PCB Çarpıklık	±3,0 mm
PCB Ağırlık	Maksimum:10Kg
PCB Yükseklik	Üst:25-60mm, Alt:25-80mm ayarlanabilir
X/Y Sürücüsü	AC servo sürücüsü, tekrarlama doğruluğu 0,01 mm
platformu	Granit
Güç	AC220 50/60Hz,2,5A
İletişim	SMEMA
Ağırlık	500Kg	600Kg
Boyut	88011701350mm(ışık hariç)	108014701370mm(ışık hariç)
