| Gelişmiş Otomatik PCB AOI Makine AI-5146W
I.C.T AI-5146W, THT lehimlemeden sonra çift taraflı inceleme için tasarlanmış, son teknoloji ürünü bir çevrimiçi aoi inceleme makinesidir. Kart görüntülerini gerçek zamanlı olarak yakalamak ve işlemek için yüksek hassasiyetli renkli kameralar ve CNN algoritmaları kullanır; yanlış parçalar, eksik bileşenler veya ters polarite gibi kusurları akıllıca değerlendirir. Bu otomatik optik inceleme makinesi, hatları değiştirmeden dağıtarak üretim verimliliğini artırır, hızlı kusur tespiti ve üretim hattı üzerinde kontrol sunar. Uzaktan programlama ve MES veri raporları gibi özellikleriyle izlenebilir veriler ve düşük yanlış alarmlar sağlar. SMT fabrikaları için ideal olan bu aoi-optik inceleme makinesi, çeşitli PCB boyutları ve kalınlıkları destekler, bu da onu elektronik üretiminde kalite güvencesi için güvenilir bir araç haline getirir.
| Özellik

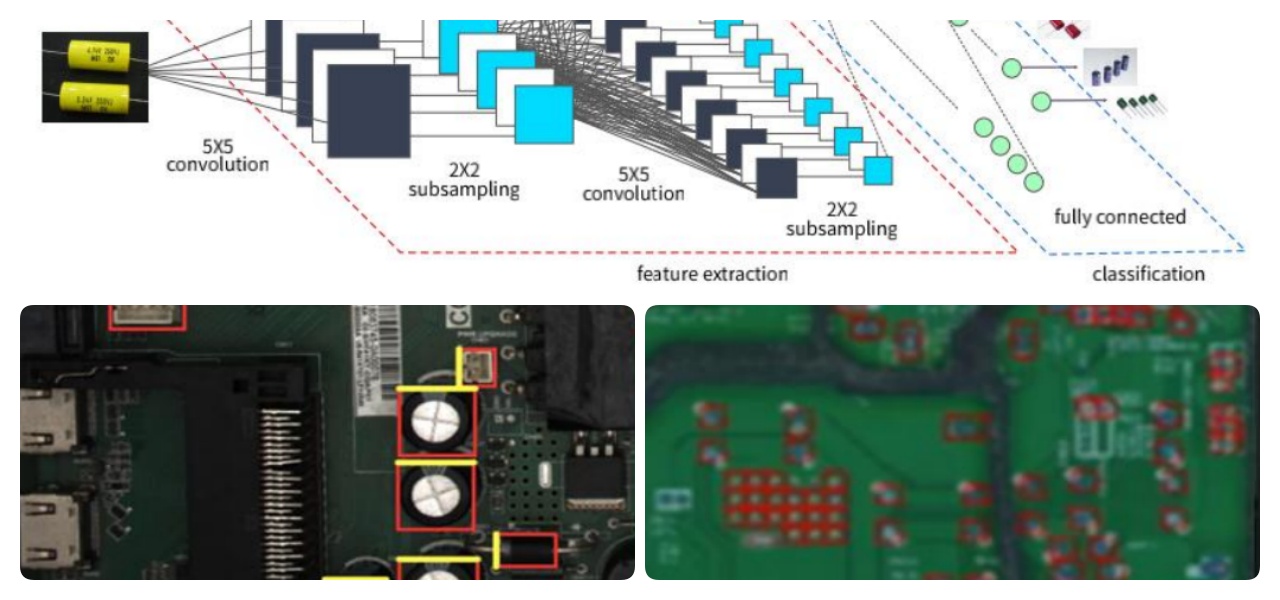

Derin Öğrenme Algoritması
AI-5146W otomatik pcb aoi makinesi, büyük verileri optimize etmek ve akıllı minimalist programlamayı mümkün kılmak için CNN aracılığıyla derin öğrenmeyi kullanır. Bileşenleri ve lehim bağlantılarını tek tıklamayla otomatik olarak tanımlayarak, geleneksel yöntemlerde yaygın olan uzun programlama süreleri ve yüksek yanlış alarm sorunlarını çözer. Çok geniş veri kümeleri üzerinde eğitilmiş olup, değişen lehim bağlantı şekillerine rağmen NG'yi OK kartlardan doğru bir şekilde ayırır. Bu, gözden kaçan denetimleri azaltır ve bileşen çıkıntılarının veya lehimdeki pim deliklerinin müdahale olmadan ele alınması gibi çeşitli senaryolar için genellemeyi geliştirir.

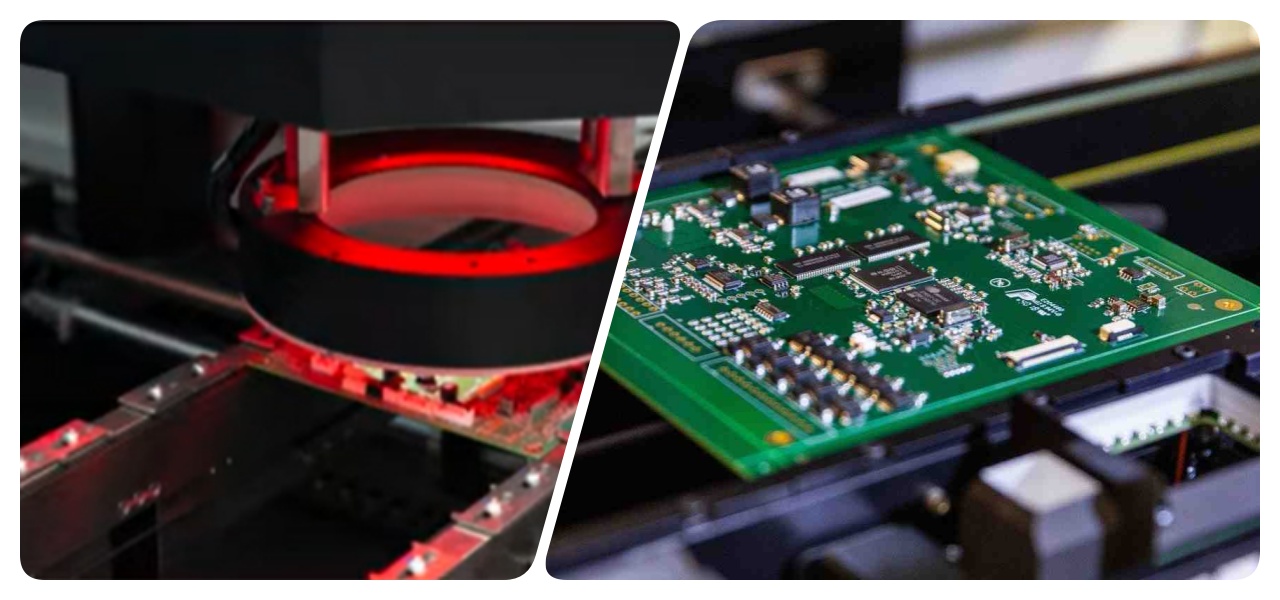

Esnek Denetim Prosedürleri
Bu otomatik optik inceleme makinesi esnek programlama sunarak üretimi durdurmadan çevrimiçi veya çevrimdışı ayarlamalara olanak tanır. Renkli halka dirençlerini, kapasitörleri, diyotları ve soketleri akıllıca kontrol eder. Programlama sadece 10-20 dakika sürer ve mevcut dosyalar çağrılarak hızlı geçiş yapılabilir. Sesli alarmlar ürün numaralarını, yanlış cihazları veya türleri bildirerek sorunsuz çalışmayı sağlar. 10-15 dakikalık kısa hata ayıklama süreleri, onu operatörler için kullanıcı dostu hale getirir.
Güçlü Denetim Yeteneği

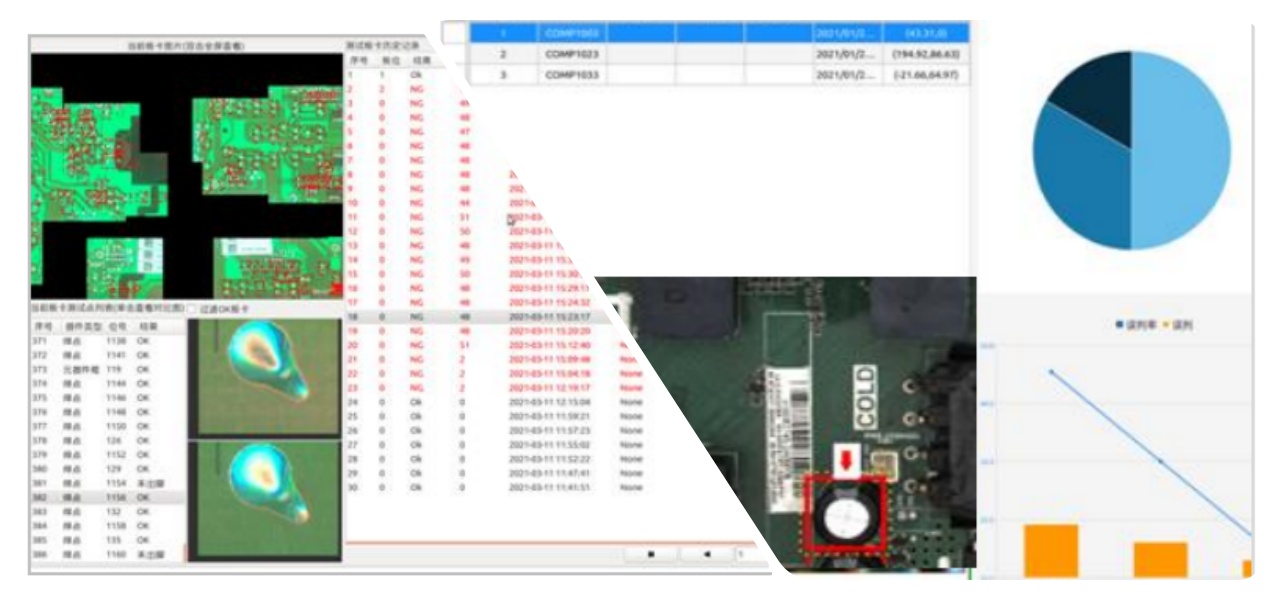

Çoklu kart, karma kart ve karışık malzeme denetimlerini destekleyen çevrimiçi aoi inceleme makinesi, birden fazla açı ve konumda rotasyonları yönetir. Hız veya doğruluktan ödün vermeden çeşitli üretim ihtiyaçları için çok yönlülüğü artıran Kötü İşaret atlama özelliğini içerir.
| Şartname
| Model | I.C.T DIP Çevrimiçi Çift taraflı AOI AI-5146W (THT Lehimlemeden sonra) | I.C.T DIP Çevrimiçi Çift taraflı AOI AI-5146WL (THT Lehimlemeden Sonra) |
| FOV | 52,6*44 mm |
| Çözünürlük | 21.5um |
| Kamera | 5 milyon |
| Denetim hızı | 0,23 saniye/FOV |
| PCB Yükseklik | Üst:75mm, Alt:75mm |
| PCB kalınlık | 0,3 ~ 6,0 mm |
| PCB Kenar | 3,0 mm |
| PCB Çarpıklık | ±3,0 mm |
| PCB ağırlık | Maksimum:10Kg |
| konveyör yükseklik | 750&900±20mm |
| Ayarlı | Manuel ve Otomatik |
| konveyör Yön | L ~R veya R ~L |
| Güç | AC220 50/60Hz,5A |
| Nominal güç | 520W |
| İletişim | Smema |
| Ağırlık | 890Kg | 100Kg |
| Boyut | L1050*G1335*Y1650mm | L1050*G1535*Y1650mm |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| DIP Hattı Ekipman Listesi
DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
Otomatik Ekleme Makinası | DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. |
Dalga lehimleme makinesi | THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. |
Seçici lehim makinesi | Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular |
Dalga Sonrası Satır İçi AOI | DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
röntgen | THT bileşenlerdeki dahili lehim kalitesini ve gizli kusurları kontrol eder. |
BİT test cihazı | Birleştirilmiş PCB'in elektriksel performansını ve bağlantısını test eder. |
Kayış montaj hattı | Verimli montaj ve denetim için PCB'leri DIP hattı boyunca sorunsuz bir şekilde taşır. |
| Müşteri Başarısı Videosu
Öne çıkan videomuzda, AI-4026, AI-4540, AI-5146W dahil beş gelişmiş AOI modeli sergiliyor ve bunların verimli programlama özelliklerini vurguluyoruz. Videoda hızlı kurulum için tek tuşla programlama, bileşenler arasında ayarların uygulanması için parametre yayını, köprü lehim çerçevelerinin otomatik algılanması, çoğaltılmış kartlar için panel kopya programlama ve denetim rotalarını optimize etmek için akıllı yol planlama gösterilmektedir. Meksika'daki bir müşterinin SMT hattından alınan bu gerçek dünya örneği, AI-5146W otomatik pcb aoi makinesinin nasıl sorunsuz bir şekilde entegre olduğunu, kurulum süresini %50'ye kadar azalttığını ve kusur tespit doğruluğunu artırdığını gösteriyor. Sahadaki mühendisler, sorunsuz kurulum ve eğitim sağlayarak uygulamalı hizmet sunarak müşterinin üretim süreçlerinde daha yüksek verim ve daha az yanlış alarm elde etmesine yardımcı oldu.
| Servis ve Eğitim
I.C.T, otomatik pcb aoi makine performansınızı en üst düzeye çıkarmak için kapsamlı servis ve eğitim sağlar. Küresel ekibimiz kurulum, uzaktan hata ayıklama ve yerinde bakım sunarak kesinti süresini minimuma indirir. Eğitim programları, ihtiyaçlarınıza göre uyarlanmış çalıştırma, programlama ve sorun gidermeyi kapsar. Merkezi yönetimle, birden çoğa değerlendirmeleri ve hızlı yanıtları destekleyerek üretimi optimize etmenize yardımcı oluyoruz. Uzun vadeli ortaklık yaklaşımımız, fabrikanız için güven ve verimlilik oluşturmayı sağlayan düzenli güncellemeler ve teknik desteği içerir.
| Müşteri Yorumları
Müşterilerimiz, I.C.T mühendislerini uzmanlıklarından ve kurulum sırasında hızlı sorun çözmelerinden dolayı övüyor. Güvenilir otomatik pcb aoi makinesi performansını seviyorlar, doğruluğuna ve kullanım kolaylığına dikkat çekiyorlar. Birçoğu, hasarı önleyen güvenli paketlememizi ve hızlı nakliyemizi öne çıkarıyor. Ayrıca müşteriler, sorunsuz operasyonlar ve güçlü sürekli destek sağlayan sorgulara hızlı yanıt vermemizi takdir ediyor.
| Sertifikamız
I.C.T kalite ve güvenliğe olan bağlılığımızı yansıtan CE, RoHS, ISO9001 gibi önemli sertifikalara ve çeşitli patentlere sahiptir. Bunlar, otomatik pcb aoi makinemizin çevresel uyumluluk ve güvenilirlik açısından küresel standartları karşılamasını sağlar. AI denetimindeki patentli teknolojilerimiz yenilikçiliği artırırken, ISO9001 tutarlı üretim süreçlerini garanti ederek müşterilere ürün dayanıklılığı ve performansı konusunda güven verir.
| I.C.T ve Fabrikamız Hakkında
I.C.T, 12.000 m²'lik bir tesiste 89'dan fazla personele sahip, kendi bünyesinde Ar-Ge ve üretim yapan lider bir elektronik üreticisidir. 2012'den bu yana hızla büyüdük ve 72 ülkede 1.600'den fazla müşteriye hizmet verdik. Fabrikalarımız, her otomatik pcb aoi makinesinin yüksek standartları karşılamasını sağlayan sıkı test prosedürlerine ve sağlam kalite yönetim sistemlerine sahiptir. 20 mühendis ve 8 şubemiz ile talep analizinden optimizasyona kadar global çözümler sunuyoruz.
