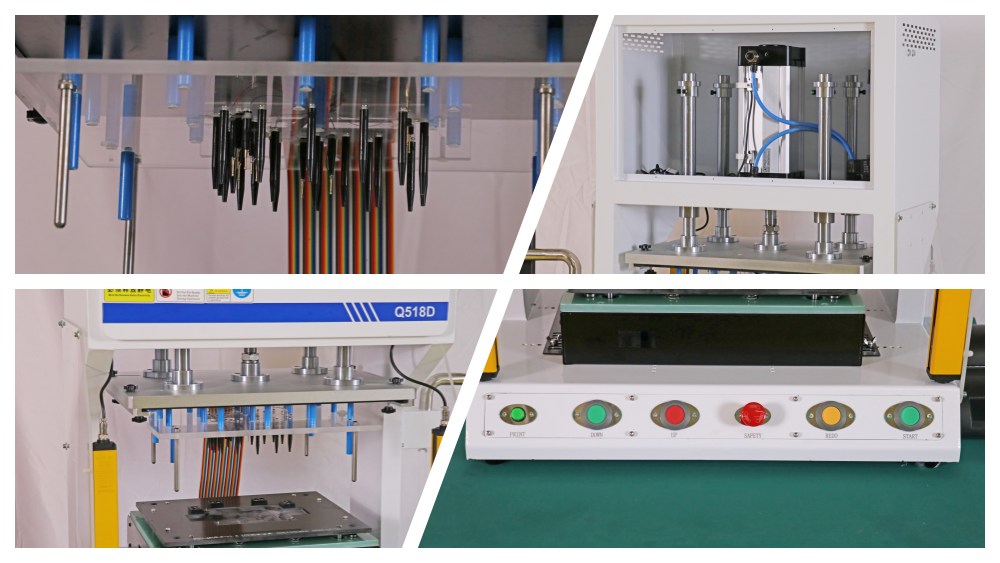

I.C.T-Q518D
I.C.T

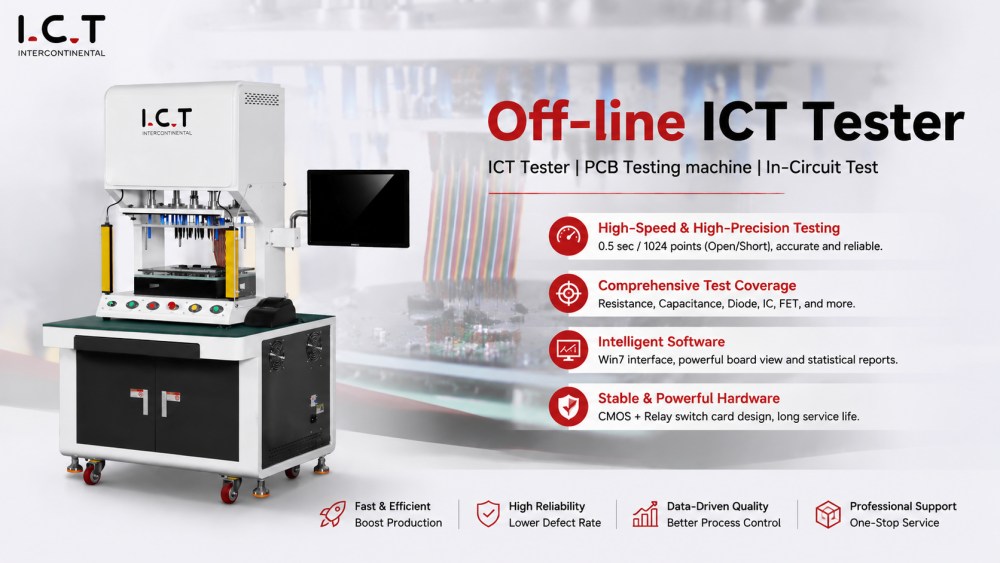

In-Circuit Test ICT Equipment
Kullanılabilirlik Durumu: | |
---|---|
Miktar: | |
PCB (BİT)Devre İçi Test Makinesi elektronik ürünlerin üretim sürecinde kullanılan otomatik test ekipmanıdır.PCB (Baskılı Devre Kartı) üretim hatlarında devre kartı üzerindeki kaynak, bağlantı ve bileşen montajının spesifikasyonlara uygun olup olmadığını tespit etmek amacıyla yaygın olarak kullanılmaktadır.
EC jet test teknolojisi ile donatılmıştır
CMOS + tekrar oynatma anahtar kartının tasarımı
Gerçek geniş bant test teknolojisi
İnsancıllaştırılmış win7 arayüzü, basit kullanım ve kullanımı kolay
Güçlü pano görünümü
Beş telli test teknolojisi, dört terminal bileşenine kadar test edilebilir
ATPD otomatik test programında hata ayıklama
İstatistiksel analiz raporlarını iyileştirin ve üretim kalitesini etkili bir şekilde izleyin
Modeli | I.C.T-Q518D |
PCB Boyut | 500mm x 380mm(STANDART) |
Test noktaları | 256 nokta Standart (1024 nokta isteğe bağlıdır) |
Kartı Değiştir | 128/pot |
İzole noktalar | 10/sepet |
Test hızı | 0,5 saniye/1024 puan (Açık/Kısa) 2ms ~ 40ms/adım(bileşen) |
Test aralığı | Direnç 0,1 Ω ~ 40M Ω Doğruluk 0,05 Ω~ 100M Ω (2 telli) ± %1 - %5 (dört telli) 0,05 Ω. Kapasitans 1pf ~ 40MF hassasiyet ± %2-%5. Endüktans 1uh ~ 50h, doğruluk %2 - %5. Diyotlar 0,1 ~ 6V doğruluk ± %1-%3. Stabilize voltaj diyotu 0,1 ~ 15V hassasiyet ± %1-%3. Transistörün β değerinin üç terminalinde VCE doyma voltajının ölçülmesi. Alan etkili transistör VDS, CD'ler, RD'nin (açık) üç terminal testi. İletim voltajını veya direncini test etmek için dört terminalli optik kuplör ve röle. |
Güç kaynağı | AC:100~240,50/60HZ,3Kw |
Boyut(mm) | 830*830*1600 |
Ağırlık | Yaklaşık: 170kg |
* Veriler 25°C ortam sıcaklığında ve %60 nem oranında elde edilmiştir.
* I.C.T kalite ve performans üzerinde çalışmaya devam etmektedir, teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
PCB (BİT)Devre İçi Test Makinesi elektronik ürünlerin üretim sürecinde kullanılan otomatik test ekipmanıdır.PCB (Baskılı Devre Kartı) üretim hatlarında devre kartı üzerindeki kaynak, bağlantı ve bileşen montajının spesifikasyonlara uygun olup olmadığını tespit etmek amacıyla yaygın olarak kullanılmaktadır.
EC jet test teknolojisi ile donatılmıştır
CMOS + tekrar oynatma anahtar kartının tasarımı
Gerçek geniş bant test teknolojisi
İnsancıllaştırılmış win7 arayüzü, basit kullanım ve kullanımı kolay
Güçlü pano görünümü
Beş telli test teknolojisi, dört terminal bileşenine kadar test edilebilir
ATPD otomatik test programında hata ayıklama
İstatistiksel analiz raporlarını iyileştirin ve üretim kalitesini etkili bir şekilde izleyin
Modeli | I.C.T-Q518D |
PCB Boyut | 500mm x 380mm(STANDART) |
Test noktaları | 256 nokta Standart (1024 nokta isteğe bağlıdır) |
Kartı Değiştir | 128/pot |
İzole noktalar | 10/sepet |
Test hızı | 0,5 saniye/1024 puan (Açık/Kısa) 2ms ~ 40ms/adım(bileşen) |
Test aralığı | Direnç 0,1 Ω ~ 40M Ω Doğruluk 0,05 Ω~ 100M Ω (2 telli) ± %1 - %5 (dört telli) 0,05 Ω. Kapasitans 1pf ~ 40MF hassasiyet ± %2-%5. Endüktans 1uh ~ 50h, doğruluk %2 - %5. Diyotlar 0,1 ~ 6V doğruluk ± %1-%3. Stabilize voltaj diyotu 0,1 ~ 15V hassasiyet ± %1-%3. Transistörün β değerinin üç terminalinde VCE doyma voltajının ölçülmesi. Alan etkili transistör VDS, CD'ler, RD'nin (açık) üç terminal testi. İletim voltajını veya direncini test etmek için dört terminalli optik kuplör ve röle. |
Güç kaynağı | AC:100~240,50/60HZ,3Kw |
Boyut(mm) | 830*830*1600 |
Ağırlık | Yaklaşık: 170kg |
* Veriler 25°C ortam sıcaklığında ve %60 nem oranında elde edilmiştir.
* I.C.T kalite ve performans üzerinde çalışmaya devam etmektedir, teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.I.C.T - Şirketimiz
