T550+IR4+Dönüştürücü
I.C.T
conformal coating machine for PCB
| Miktar： | |
|---|---|
| I.C.T PCB için Konformal Kaplama Makinesi
PCB için I.C.T uyumlu kaplama makinesi, kolay ve hızlı kart koruması için yüksek bir standart belirliyor. En iyi sonuçları vermek için basit programlama ve hızlı kurulum değişiklikleri kullanır. Bu makine 50x50'den 450x460mm'ye kadar PCB'lara uygundur. X=450mm, Y=450mm ve Z=100mm yollarında hareket eder. Kullanıcılar ekranın net yolları göstermesiyle püskürtme yollarını serbestçe düzenleyebilir. Birçok panoda parçaları hızlı bir şekilde kopyalar veya yansıtır. Çıkışı ve zamanı otomatik olarak izler. Bir pcb otomatik seçici kaplama makinesi olarak güç tahriklerinde, endüstriyel kontrollerde, LED ışıklarda, araba elektroniğinde ve daha fazlasında iyi çalışır. Güçlü verim ve düşük fire ile her türlü ihtiyacı karşılar.
| Özellik
İletim Sistemi Tasarımı
İletim sistemi, konformal kaplama makinesini çalışmalar sırasında PCB boyunca sabit tutan güçlü bir platformla başlar. Sorunsuz güç için ithal servo motorlar ve sürücüler kullanır. Servo motor ve kayar ray kurulumu, kesin X/Y/Z hareketleri ve yüksek tekrarlama doğruluğu sağlar. Özel bir toz kapağı vidayı ve rayı kirden korur, böylece bakım basit kalır. Esnek tank zincirleri tüm boruları ve kabloları temiz ve güvenli tutar. Bu tasarım arızaları azaltır ve makinenin yoğun fabrikalarda güvenilir şekilde çalışmasına yardımcı olur. Genel olarak uzun saatler boyunca sorunsuz çalışmayı destekler.
Taşıma Sistemi Verimliliği
PCB için uygun kaplama makinesindeki taşıma sistemi, levhaların yapışmasını veya sıkışmasını önlemek için özel bir zincir kullanır. Motorlar hızı kontrol eder ve durur. Silindir kelepçeleri PCBleri sıkı tutar, böylece prosesin ortasında kaymazlar. Kılavuz ray genişliği yarı otomatik olarak değişerek panoların kolaylıkla girip çıkmasına olanak tanır. Zincirli ve profilli ray, ağır tahtaları bükülmeden taşır. Bu kurulum, yüksek hacimli hatlardaki pcb otomatik seçici kaplama makinesi için çok uygundur. Düzgün akış sağlar ve günlük çıktıyı artırır.

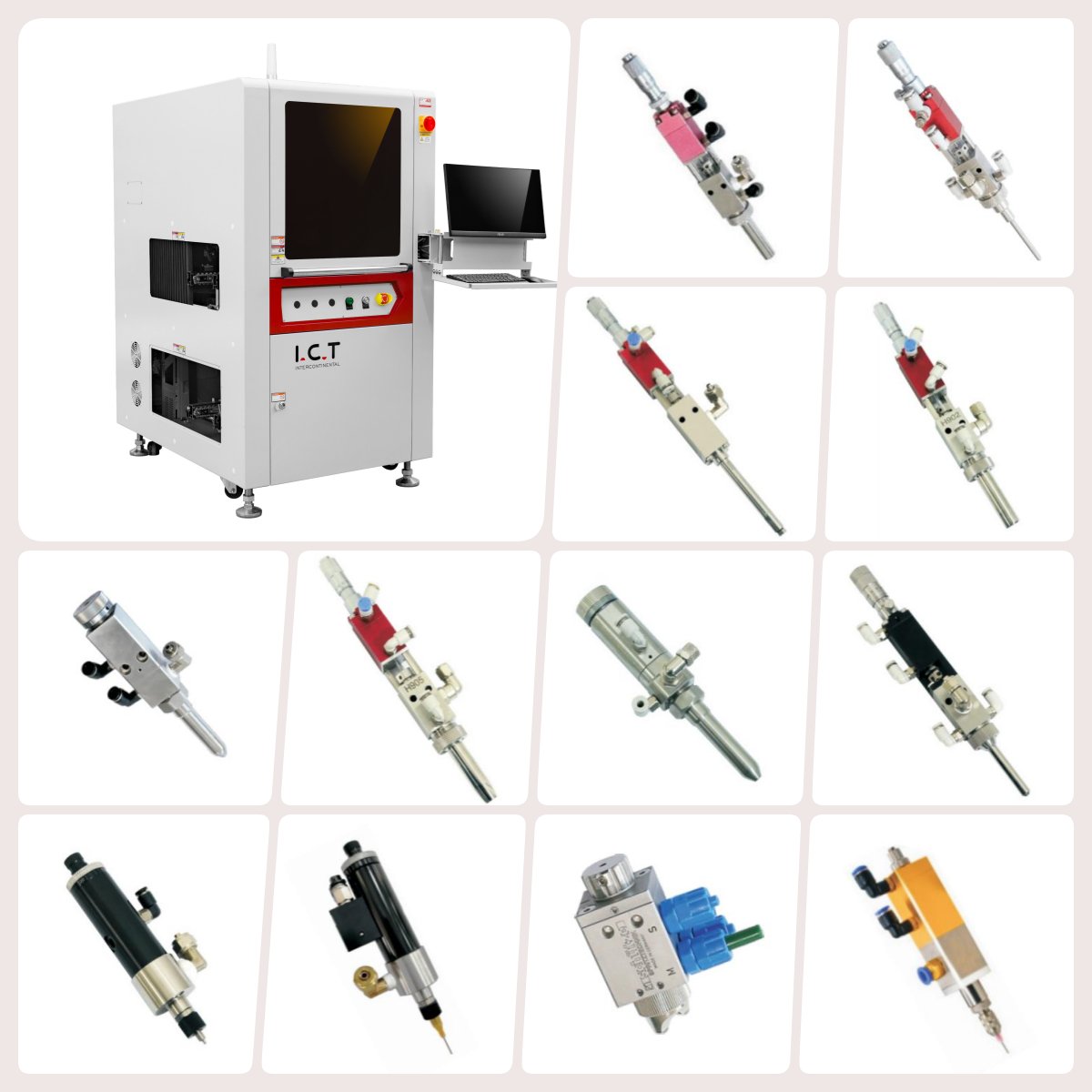

Gelişmiş Çift Valf Kaplama
Kaplama sistemi, PCB için uyumlu kaplama makinesindeki zorlu PCBA işler için ikili valf kurulumuna sahiptir. LED'lerde ve cihazlarda küçük parçalar üzerindeki ince noktalar için H-808, araba panelleri üzerindeki geniş filmler için H-818 ve güç üniteleri üzerindeki kalın katmanlar için H-828 gibi türleri içerir. Modüler parçalar, hızlı değişim için valfleri 2 dakikadan kısa sürede değiştirir. İsteğe bağlı U ekseni 360° döner ve sert noktaları kaplamak için 45°'ye kadar eğilebilir. Dahili UV lambası püskürtmeyi canlı olarak kontrol eder ve CCD görüşü, tam isabetli nişan alma olanağı sağlar. Bu, israfı %20-30 oranında azaltır ve hatta IP67 koruması sağlar.
Kontrol Sistemi Güvenilirliği
Kontrol sistemi, PCB için uyumlu kaplama makinesinde hızlı kontroller ve düzeltmeler için parçaları net etiketlerle akıllıca düzenler. Sabit çalışmalar için yüksek hassasiyetli servo parçalar kullanır. Hava akışına sahip ısı yayma tasarımı onu iyi soğutur. PC artı kontrol panosu modu genel güveni artırır. Bu, işlemlerin sorunsuz ve hatasız olmasını sağlar. Zahmetsizce tam SMT satıra sığar.
Operatör Sistemi Basitliği
Operatör sistemi, Windows 10'da yeni programları 10 dakikadan daha kısa sürede ayarlar ve 2'den daha kısa sürede satır değiştirir. Kullanıcı dostu yazılım, kolay adımlar ve ipuçlarıyla kullanıcıları yönlendirir. Net görünümler için iş yollarını canlı olarak gösterir. CCD vizyonu bir eklenti olarak yardımcı olur. Platform tüm kullanıcılar için yüksekliği ayarlar. Bu, PCB için uygun kaplama makinesinin günlük olarak öğrenilmesini ve kullanılmasını kolaylaştırır. Zamandan tasarruf sağlar ve eğitim ihtiyaçlarını azaltır.
Gelişmiş Çift Valfli Kaplama Sistemi
PCB için uyumlu kaplama makinesi, daha karmaşık kartlar ve kullanımlar için çift valf tasarımına sahiptir. Valf gövdelerini farklı ürünler için hızlı bir şekilde değiştiren modüler parçalara sahip pcb otomatik seçici kaplama makinesine uygundur. İsteğe bağlı U ekseni ve eğim, zorlu PCBA şekillerde bile kaplamayı kolaylaştırır. Dahili UV lambası çalışma durumunun net bir görünümünü sağlar. CCD vizyonu, daha iyi nişan alma için bir eklenti olarak gelir. Bu kurulum, yüksek kontrolle çeşitli püskürtme ihtiyaçlarını karşılar. Kullanıcılar, ince parçalar üzerindeki küçük atomize noktalar için H-808, büyük alanlardaki geniş yelpaze filmler için H-818 ve yüksek akışlı kalın katmanlar için H-828 gibi tipler arasından seçim yapabilir. Her valf, israfı azaltmak ve kaliteyi artırmak için belirli görevlere uyar. Genel olarak tek bir sistemde esnek ve güvenilir koruma sağlar.
| Şartname
| Seçici konformal kaplama makineleri | ||||
| Model | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-t650 |
| Valf sayısı | 2 (atomizasyon valfi 1 kafası, hassas valf 1 KAFA) | 2 (atomizasyon valfi 1 kafası, hassas valf 1 KAFA) | 2 (atomizasyon valfi 2 kafa) | 4 (atomizasyon valfi 2 kafa, hassas valf 2 kafa) |
| Kontrol yöntemi | PC + Hareket Kontrol Kartı | |||
| Mil sayısı | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB boyutu | 50*50 ~ 450*460mm | |||
| Mil tahriki | İthal servo motor + vidalı modül | |||
| Valflerin otomatik temizlenmesi | 5L basınç tankıyla | |||
| Güç kaynağı | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Boyut | L910*W1600*H1700mm | |||
| Net ağırlığı | 1000kg | |||
| Kaplama Hattı Ekipman Listesi
PCBA Kaplama Hattımız, verimli ve hassas devre kartı koruması için gelişmiş araçlar sunar. Tam otomatik kaplama hattı, doğru uygulama için seçici bir kaplama makinesi, dayanıklı yüzeyler için bir kürleme fırını, kalite kontrolleri için AOI, sorunsuz kullanım için bir kaldırma ve palet ve kusursuz üretim için bir konveyör sistemi içerir.
Bu yüksek kaliteli PCBA Kaplama Hattı, istikrarlı çalışma, güvenilir toz geçirmez, su geçirmez ve patlamaya dayanıklı kaplama sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, koruyucu kaplama görevlerinde üretkenliği artırır.
| Ürün Adı | PCBA Kaplama Hattındaki Amaç |
|---|---|
Toz geçirmez, su geçirmez ve patlamaya dayanıklı koruma için devre kartlarına hassas koruyucu kaplamalar uygular. | |
Kaplamaları IR veya UV ışığıyla sertleştirerek dayanıklı ve güçlü koruma sağlar. | |
Verimli işleme için devre kartlarını kaplama hattı boyunca sorunsuz bir şekilde taşır. | |
Üretim hattı için PCB sağlar ve depolar, böylece sorunsuz giriş ve çıkış sağlar. | |
| Uyumlu kaplama AOI | Yüksek standartları sağlamak için kaplama kalitesini denetler ve kusurları tespit eder. |
| Müşteri Başarısı Videosu
Mühendisimiz, araba elektroniği konusunda SMT yardım almak için Avrupa'ya gitti. Müşteri kontrol panelleri oluşturur ve I.C.T'dan, yükleyici, UV fırını ve boşaltıcıya sahip bir kaplama hattındaki PCB için uyumlu kaplama makinesi de dahil olmak üzere tam bir set alır. Ayrıca dalga lehimleme ve AOI kontrollerini de eklediler. Mühendis sahadaki tüm teçhizatı kurup ayarladı. Personele onu nasıl çalıştıracaklarını, tamir edeceklerini ve bakımını yapacaklarını öğretti. Deneme çalışmalarında akış sorunlarını düzeltti ve en yüksek kaliteye yönelik ayarlamalar yaptı. Bu, müşterinin güçlü üretime hızlı bir şekilde başlamasını sağladı. Videoda kurulum ve pürüzsüz kaplama demosu yer alıyor.
| Hizmetler ve Eğitim
I.C.T, PCB için uyumlu kaplama makinesinin tam kurulumunu ve bakımını sağlar. Profesyonellerimiz ekiplerine kurulum, günlük kullanım ve hızlı düzeltmeler konusunda eğitim verir. Uzaktan yardım veya saha ziyaretleri ile çağrılara hızlı bir şekilde cevap veriyoruz. Dersler program düzenlemelerini ve temizlik rutinlerini kapsar. Kolay erişim için parçaları stokluyoruz. Bu, müşteri becerilerini geliştirir ve hatların iyi çalışmasını sağlar. Uzun vadede ihtiyaçlara uyacak şekilde kontrol ediyor ve güncelliyoruz. İlk günden itibaren riskleri azaltır ve değeri artırır.
| Müşteriler Ne Diyor?
Müşteriler mühendislerimizi akıllı düzeltmeler ve hızlı yolculuklar için alkışlıyor. Uyumlu kaplama makinesini eşit spreyler ve hız açısından PCB yüksek olarak değerlendiriyorlar. Ambalaj hasar görmeden nakliye sırasında güvende kalır. Sorulara saatler içinde cevap vererek endişeleri azaltıyoruz. Güçlü yapılar, çıktılarını her gün artırır. Birçoğu bunun güvenilirlik açısından en iyi seçim olduğunu söylüyor.
| Sertifikalar ve Standartlar
I.C.T güvenli, yeşil ekipmanlar için CE, RoHS ve ISO9001 onaylarını kazandı. Valf takasları gibi önemli teknolojilere ilişkin patentlere sahibiz. Tüm makineler gönderilmeden önce zorlu testlerden geçmektedir. Bu, her ünitede en yüksek standartları destekler.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, 89 vasıflı personel tarafından desteklenen şirket içi Ar-Ge ve geliştirmelerle liderlik ediyor. 2012'den bu yana 30 milyon dolarlık fon ve 8 şubeyle hızla büyüdük. 72 ülkede 1600'den fazla müşterimiz bize güveniyor. Fabrikalar kusursuz çıktı için sıkı kontroller ve kalite sistemleri kullanır. Tek elden yardımla dünya çapında SMT, kaplama ve montaj işlemlerini gerçekleştiriyoruz.
