Alma ve yerleştirme makinesi, elektronik imalat endüstrisinde, özellikle Yüzeye Montaj Teknolojisi (SMT) için önemli bir ekipman parçasıdır. Elektronik bileşenlerin baskılı devre kartlarına (PCBs) yüksek hız ve hassasiyetle yerleştirilmesi sürecini otomatikleştirerek modern PCB montaj hatlarının vazgeçilmezi haline getirir. Alma ve yerleştirme makinesinin ne olduğunu, nasıl çalıştığını ve SMT montajındaki önemli rolünü daha derinlemesine anlayalım.
{ [t21]} alma ve yerleştirme makinesi, elektronik bileşenleri besleyicilerden veya makaralardan otomatik olarak almak ve bunları son derece hassas bir şekilde bir PCB üzerine yerleştirmek için tasarlanmış robotik bir cihazdır. Bu makineler, küçük bileşenlerin doğrudan bir PCB yüzeyine monte edilmesini içeren yüzeye montaj teknolojisi (SMT) için özel olarak tasarlanmıştır. SMT alma ve yerleştirme makineleri , verimlilikleri, hızları ve çeşitli bileşenleri kullanma yetenekleri nedeniyle yüksek hacimli elektronik üretiminde yaygın olarak kullanılmaktadır.
PCB montaj işlemi, dirençler, kapasitörler, entegre devreler (ICS) ve diğer küçük cihazlar gibi binlerce küçük bileşenin PCB yerleştirilmesini içerir. SMT için bir seçim ve yer makinesi, her bir bileşeni almak ve tam olarak kartın üzerine yerleştirmek için emme nozullarını kullanarak bu işlemi basitleştirir.

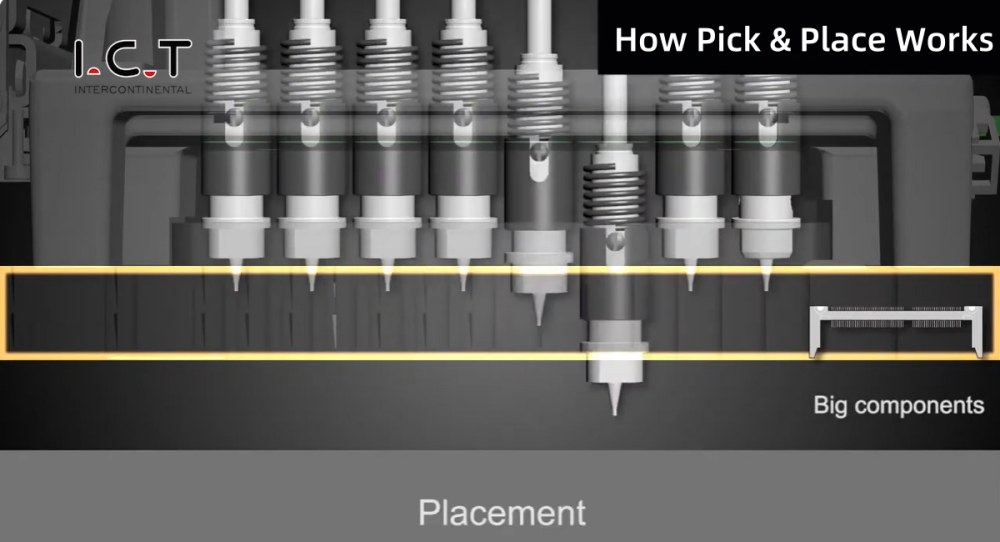

Alma ve yerleştirme süreci, hassas ve verimli bileşen montajı sağlamak için birkaç temel adımı takip eder:
PCB Konumlandırma – PCB otomatik olarak konveyöre yüklenir ve yerine kenetlenir.
Bileşen Besleme – Besleyiciler bileşenleri bantlardan, tepsilerden veya tüplerden toplama alanına besler.
Görüş Hizalaması – Kameralar her bileşenin konumunu/yönelimini inceler ve düzeltir.
Alma ve Yerleştirme – Nozül, bileşeni vakumlu emme kullanarak alır ve onu PCB üzerine yerleştirir.
Yeniden Akışa Aktarma – Birleştirilen PCB lehimleme için yeniden akış fırınına taşınır.
Bir arkasındaki teknoloji Pick and Place makinesinin , robotik, bilgisayar kontrolü, görme sistemleri ve gelişmiş yazılım algoritmalarının bir kombinasyonudur. Bu makineler, besleyicilerden bileşenleri almak, görme sistemlerini kullanarak hizalamak ve bunları doğru bir şekilde PCB üzerine yerleştirmek için bir dizi step motor, servo motor ve vakum nozullarını kullanır.
Teknolojinin temel unsurları şunları içerir:
Vakum emme nozulları : Bu nozullar emme kullanarak elektronik bileşenleri alır. Değişen şekil ve boyutlarda bileşenleri işlemek için farklı nozul boyutları mevcuttur.
XY Gantry Sistemi : Bu sistem, PCB üzerine hassas yerleşime izin vererek x (yatay) ve y (dikey) yönlerdeki nozulların hareketini kontrol eder.
Görme Sistemleri : Yüksek çözünürlüklü kameralar ve sensörler, makinenin bileşen oryantasyonunu, boyutunu ve konumunu algılamasını sağlayarak tahtaya doğru yerleştirilmesini sağlar.
Kontrol Yazılımı : Yazılım, makinenin bileşen seçimi, yerleştirme koordinatları ve hız ayarları gibi işlemlerini kontrol ederek düzgün ve verimli montaj sağlar.
| Bileşen | Fonksiyon | Temel Özellikler |
|---|---|---|
| SMT besleyici | Bileşenleri makaralardan, tepsilerden veya çubuklardan sağlar. | Barkod takibi ve otomatik kimlik özelliğine sahip akıllı besleyiciler. |
| SMT Nozul | Bileşenleri vakum kullanarak seçer. | 01005–büyük IC'ler için değiştirilebilir tipler; anti-statik tasarım. |
| Görüş Sistemi | Bileşen yönünü algılar ve hizalar. | ±0,05 mm doğruluk için çift kamera (üst/alt) sistemi. |
| Portal / XY Kafası | Nozulu hassas bir şekilde hareket ettirir. | Enkoder geri beslemeli yüksek hızlı lineer motorlar. |
| konveyör Sistem | PCB'leri otomatik olarak aktarır. | SMEMA uyumlu; satır içi bağlantıyı destekler. |
Bir SMT makarası, yüzeye montaj teknolojisinde kullanılan bileşenlerin sürekli bir şeridini tutan bir makaradır. Şerit, düzenli aralıklarla konumlandırılmış birden fazla ayrı bileşen içerir; bu, alma ve yerleştirme makinesinin bileşenlere erişmesini ve bunları almasını kolaylaştırır. Makaralar, bileşen tipine ve makara başına bileşen sayısına bağlı olarak çeşitli boyutlarda gelir.
SMT besleyicilerin ve makaraların kombinasyonu, montaj süreci boyunca bileşenler makineye sürekli olarak beslendiğinden, alma ve yerleştirme makinesinin minimum aksama süresiyle verimli bir şekilde çalışmasını sağlar.
Bir en önemli avantajlarından biri, seçim ve yer makinesinin bileşenlerin PCB s'ye yerleştirilmesini otomatikleştirme yeteneğidir. Bu otomasyon, montaj sürecini büyük ölçüde hızlandırarak işçilik maliyetlerini ve üretim süresini azaltır. Yüzey montaj toplama ve yer makinesi, saatte binlerce bileşeni işleyebilir ve bu da yüksek hacimli üretim için idealdir.
SMT için bir alma ve yerleştirme makinesi, bileşenleri mikrometre cinsinden ölçülen doğrulukla yerleştirerek benzersiz hassasiyet ve hız sunar. Gelişmiş görüş sistemleri ve robotik kontrol, her bir bileşenin belirlenen konuma tam olarak yerleştirilmesini sağlayarak hataları en aza indirir ve genel ürün kalitesini artırır.
Parça yerleştirme sürecini otomatikleştirerek, alma ve yerleştirme makineleri üretim verimini önemli ölçüde artırır. Bu, üreticilerin daha kısa sürede daha fazla PCB üretebileceği ve büyük ölçekli elektronik üretiminin taleplerini karşılayabileceği anlamına geliyor.
Yüzeye montajlı alma ve yerleştirme makinesi, küçük dirençler ve kapasitörlerden daha büyük IC'lere ve konektörlere kadar çok çeşitli bileşenleri kullanma kapasitesine sahiptir. Bu çok yönlülük, çeşitli bileşen boyutları ve şekillerine sahip karmaşık PCB tasarımların üstesinden gelmesine olanak tanır ve bu da onu çeşitli üretim gereksinimlerine uygun hale getirir.
Manuel PCB montajı insan hatalarına açıktır, bu da kusurlara ve ürün kalitesinin düşmesine neden olabilir. Alma ve yerleştirme makinesi, hassas ve tutarlı bileşen yerleşimi sağlayarak bu hataları ortadan kaldırır ve sonuçta daha yüksek kalitede nihai ürünler elde edilir.
SMT için bir alma ve yerleştirme makinesinin kullanılması, her bir PCB'nin aynı düzeyde doğruluk ve kalitede birleştirilmesini sağlar. Bu tutarlılık, elektronik üretiminde, özellikle de güvenilir performans gerektiren ürünlerde, yüksek standartları korumak için gereklidir.
Modern alma ve yerleştirme makineleri, bileşenleri incelemek ve yerleşimlerini doğrulamak için yüksek çözünürlüklü kameralar kullanan gelişmiş görüş sistemleriyle donatılmıştır. Bu görüş sistemleri, her bir bileşenin PCB üzerine yerleştirilmeden önce doğru şekilde konumlandırılmasını ve yönlendirilmesini sağlayarak montaj doğruluğunu daha da artırır.
SMT alma ve yerleştirme makinesi, farklı PCB tasarım ve düzenleri yönetmede esneklik sunar. Çeşitli PCB konfigürasyonlara uyum sağlayacak şekilde kolayca programlanabilir, bu da onu hem prototip hem de seri üretim çalışmaları için uygun hale getirir.
| Tip | Açıklama | Tipik Uygulama |
|---|---|---|
| Çip atıcısı | Küçük pasif bileşenler için yüksek hızlı makine. | Akıllı telefonlar, giyilebilir cihazlar, LED panolar. |
| Esnek Yerleştirme Makinesi | BGA'lar ve bağlayıcılar dahil olmak üzere çeşitli bileşen türlerini yönetir. | Otomotiv, tıbbi ve endüstriyel PCB'ler. |
Üretim Modları:
Yüksek Karışım, Düşük Hacim: Sık ürün değişiklikleri, esnek besleyiciler, kolay programlama.
Yüksek Hacim, Düşük Karışım: Maksimum verim için optimize edilmiş hat dengeleme ve besleyici yapılandırması.
Bir alma ve yerleştirme makinesi seçerken şunları göz önünde bulundurun:
Üretim Hacmi – Yerleştirme hızını (CPH) günlük üretim hacminizle eşleştirin.
Bileşen Karışımı – Küçük talaşlar ve büyük IC'ler farklı makine kafaları gerektirir.
Doğruluk Gereksinimleri – İnce perde ve BGA yüksek hassasiyetli görüşe ihtiyaç duyar.
Bütçe ve Yatırım Getirisi – Başlangıç maliyetini uzun vadeli üretkenlikle dengeleyin.
Otomasyon Düzeyi – Besleyici zekasını, MES bağlantısını ve geçiş hızını göz önünde bulundurun.
| Maliyet Unsuru | Açıklaması |
|---|---|
| Ekipman Fiyatı | Hıza, kafa sayısına ve otomasyon seviyesine göre değişir. |
| Besleyiciler ve Nozullar | Temel aksesuarlar; Yedek parça ve esneklik planı yapın. |
| Bakım ve Kalibrasyon | Düzenli denetim, uzun vadeli doğruluk sağlar. |
| Eğitim ve Operasyon | I.C.T yerinde eğitim ve destek sağlar. |
| Enerji tüketimi | Düşük güçlü lineer motorlar ve akıllı bekleme, enerji tasarrufu sağlar. |
Bakımı iyi yapılmış bir alma ve yerleştirme makinesi, istikrarlı OEE ile 8-10 yıl boyunca verimli bir şekilde çalışabilir.
Seçim yapmanıza yardımcı olmaları için SMT mühendislerle iletişime geçin！！！
| Frekans | Görev | Notları |
|---|---|---|
| Günlük | Nozulları temizleyin, vakum basıncını kontrol edin, tozu temizleyin. | Emme verimliliğini koruyun. |
| Haftalık | Besleyicileri inceleyin, XY eksenlerini ve yedekleme yazılımını yağlayın. | Aşınmayı ve veri kaybını önleyin. |
| Aylık | Görüş sistemini kalibre edin, kayış gerginliğini kontrol edin, doğruluğu doğrulayın. | Uzun vadeli hassasiyeti koruyun. |
S1: Talaş atıcı ile esnek alma ve yerleştirme makinesi arasındaki fark nedir?
Talaş atıcı, küçük, yüksek hızlı bileşenler için optimize edilirken esnek makineler, çeşitli bileşen boyutlarını ve türlerini işleyebilir.
S2: Modern bir alma ve yerleştirme makinesi ne kadar doğrudur?
Tipik doğruluk, gelişmiş görüş düzeltmesiyle ±0,05 mm'dir.
S3: Bir makine tüm bileşen türlerini işleyebilir mi?
Çoğu esnek model, 01005 yongalarını büyük konektörlere kadar işleyebilir, ancak karmaşık kartlar çift makine gerektirebilir.
S4: Bakım döngüsü nedir?
Optimum çalışma süresi için günlük temizlik, haftalık inceleme ve aylık kalibrasyon önerilir.
S5: I.C.T küresel hizmet ve eğitim sağlıyor mu?
Evet. I.C.T küresel hizmet ağı aracılığıyla yerel satış sonrası destek ve eğitim sunmaktadır.
S6: Hattım için doğru modeli nasıl seçebilirim?
Özelleştirilmiş bir çözüm ve ücretsiz yapılandırma teklifi için SMT uzmanlarımızla iletişime geçin.
Alma ve yerleştirme makinesi, SMT montajında hız, hassasiyet ve verimlilik sunan, elektronik imalat dünyasında vazgeçilmez bir araçtır. İster basit ister karmaşık PCB tasarımlarla uğraşıyor olun, SMT için bir alma ve yerleştirme makinesi, bileşenlerin doğru şekilde yerleştirilmesini sağlayarak hataları azaltır ve üretim verimini artırır. Görüntü sistemleri ve akıllı depolama gibi ileri teknolojilerden yararlanan yüzeye monte alma ve yerleştirme makinesi, elektronik endüstrisinde devrim yaratmaya devam ediyor.
Hassasiyet, hız ve otomasyonu birleştiren İster yüksek hızlı seri üretim ister esnek prototipleme olsun, doğru sistemi seçmek elektronik üretiminde uzun vadeli verimlilik ve kalite sağlar. bir alma ve yerleştirme makinesi SMT montajının kalbidir .
