Yüksek yoğunluklu Yüzeye Montaj Teknolojisi (SMT) üretiminde, yanlış çağrıların ve kusur kaçışlarının mali etkisi, bileşenlerin minyatürleştirilmesiyle katlanarak ölçeklenir. Mühendislik ve kalite ekipleri, 0201m ve 01005 bileşenlerini yerleştirirken denetim verimini mutlak hassasiyetle dengelemek için çabalıyor. Eski Otomatik Optik Denetim (AOI) sistemleri büyük ölçüde manuel eşik ayarına dayanır. Bu, Yeni Ürün Tanıtımı (NPI) sırasında operatörün yorulmasına, tutarsız kusur sınıflandırmasına ve üretim darboğazlarına yol açar.

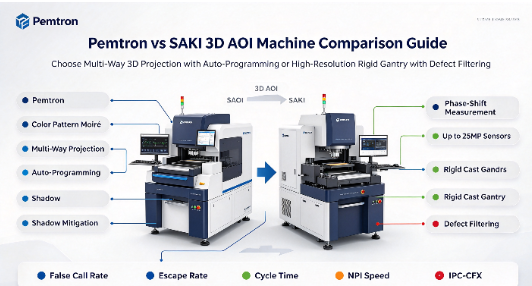

Bu darboğazları çözmek, yeni nesil 3D AOI platformların değerlendirilmesini gerektirir. Bu analiz, Pemtron ve SAKI mimarilerinin optik donanımını, yapay zeka odaklı yazılım ekosistemlerini ve operasyonel gerçeklerini karşılaştırır. Farklı projeksiyon teknolojilerinin ve makine öğrenimi modellerinin fabrika ortamında kusur tespitini nasıl etkilediğini değerlendiriyoruz. Ekibinizin kalite kontrolünden ödün vermeden hat hızını optimize etmesini sağlayacak şekilde hangi sistemin belirli üretim ortamlarına en iyi şekilde uyum sağladığını öğreneceksiniz.
Donanım Mimarisi Temel Hassasiyeti Belirler: Pemtron, son derece ayrıntılı lehim bağlantı profili oluşturmak için gelişmiş renk deseni Moiré 3D projeksiyonunu kullanırken SAKI, tutarlı tekrarlanabilirlik için sağlam portal stabilitesini ve yüksek hızlı görüntü yakalamayı vurgular.
Yapay Zeka Uygulamasının Kapsamı Farklıdır: Her iki platform da makine öğreniminden yararlanır ancak uygulamaları farklılık gösterir. Pemtron ağırlıklı olarak otomatik programlamaya ve NPI kurulum süresini azaltmaya odaklanırken SAKI, yanlış çağrı oranlarını en aza indirmek için yapay zeka odaklı kusur filtrelemeye öncelik verir.
Verim ve Çözünürlük Dengeleri: Bu sistemler arasında seçim yapmak, makinenin Görüş Alanı (FOV) ve kamera çözünürlük yeteneklerinin (örneğin, 12MP ve 25MP) özel hat hızı ve bileşen yoğunluğu gereksinimlerinizle eşleştirilmesini gerektirir.
Akıllı Fabrika Hazırlığı ve Kapalı Döngü Sinerjisi: Her iki sistem de Endüstri 4.0 standartlarını (IPC-CFX, Hermes) destekler, ancak mevcut Lehim Pastası Denetimi (SPI) ve Otomatik X-ışını Denetimi (AXI) sistemleriyle sorunsuz bir şekilde entegre olma yetenekleri, gerçek kapalı döngü süreç kontrolünü belirler.
İçindekiler
AOI sistemleri yanlış çağrıları ve kaçırılan kusurları dengelemelidir. Çok fazla yanlış çağrı, manuel incelemeyi ve operatörün iş yükünü artırırken, gözden kaçan kusurlar da kalite sorunlarına ve garanti maliyetlerine yol açabilir. Üreticiler, lehim toplarını, köprülemeyi ve yetersiz lehimi tespit ederken yanlış alarmları azaltabileceklerini doğrulamak için AOI sistemlerini gerçek üretim kartlarıyla test etmelidir.
Üretim darboğazlarından kaçınmak için AOI denetim hızı, SMT hattının geri kalanıyla eşleşmelidir. Daha geniş bir Görüş Alanı (FOV), aynı anda daha fazla bileşeni inceleyebilir ve döngü süresini azaltabilir, ancak görüntü kalitesi ve Z ekseni doğruluğunun sabit kalması gerekir. Üreticiler bir sistem seçerken FOV, inceleme hızı ve PCB karmaşıklığını dengelemelidir.
Hızlı Yeni Ürün Tanıtımı (NPI), üreticilerin sık ürün değişiklikleriyle başa çıkmasına yardımcı olur. Modern AOI sistemleri ODB++ veya Gerber verilerini içe aktarabilir, bileşenleri tanımlayabilir ve otomatik olarak temel denetim ayarlarını oluşturabilir. Bu, manuel programlamayı azaltır ve kurulum süresini günlerden saatlere kısaltabilir.
Pemtron ve SAKI AOI Sistemini değerlendirirken temel fark, optik yakalama yöntemlerinde yatmaktadır. Pemtron büyük ölçüde çok yönlü projeksiyon ve renk deseni Moiré teknolojisine güveniyor. Bu yaklaşım, baskılı devre kartına çeşitli açılardan hassas ızgara desenleri yansıtır. Bu ışık desenleri kavisli lehim dolgularına veya bileşen gövdelerine çarptığında çizgiler deforme olur. Kamera bu deformasyonu yakalar ve yazılım, ızgaranın faz kaymasına bağlı olarak tam yüksekliği ve hacmi hesaplar.
Bu çoklu projeksiyon stratejisi, gölge efektlerini ortadan kaldırma konusunda mükemmeldir. Elektrolitik kapasitörler, röleler veya büyük konektörler gibi uzun bileşenler genellikle ışığın bitişikteki mikro pasiflere ulaşmasını engeller. Pemtron, ışığı dört veya sekiz farklı açıdan yansıtarak her lehim dolgusunun yeterli aydınlatma almasını sağlar. Bu, kör noktaları önler ve yoğun nüfuslu pano bölgelerinde bile doğru 3D profil oluşturmaya olanak tanır.
SAKI, 0201m gibi küçük bileşenleri incelemek için 12MP ila 25MP yüksek çözünürlüklü kameraları faz kaydırmalı ölçüm teknolojisiyle birleştirir. Telesentrik lensler, tüm Görüş Alanı (FOV) boyunca doğru ölçümlerin korunmasına yardımcı olarak sistemin denetim hızını mikro bileşenler ve lehim bağlantıları için gereken ayrıntıyla dengelemesine olanak tanır.
Kararlı makine yapıları, titreşimin AOI görüntü kalitesini etkilemesini önlemeye yardımcı olur. SAKI, yüksek hızlı tarama sırasında stabiliteyi artırmak için sağlam bir portal tasarımı kullanırken Pemtron, düzgün hareket için doğrusal motorlar ve hassas kodlayıcılar kullanır. Her iki tasarım da tekrarlanabilir denetimi destekler ancak titreşimi ve hareketi kontrol etmek için farklı yaklaşımlar kullanırlar.
Pemtron, Yeni Ürün Tanıtımı (NPI) kurulumunu hızlandırmak için yapay zekayı kullanıyor. Yazılım, CAD verilerini içe aktarır, bileşen paketlerini tanımlar ve uygun denetim ayarlarını otomatik olarak uygular. Mühendislerin yalnızca önerilen parametreleri incelemesi ve ayarlaması gerekir; sistem bu değişikliklerden gelecekteki programlamayı iyileştirmek ve kurulum süresini kısaltmak için öğrenebilir.
Pemtron programlama tarafına odaklanırken, SAKI AOI Systems yapay zekayı öncelikli olarak üretim sırasındaki kusurları filtrelemek için kullanıyor. SAKI, sinir ağlarını gerçek dünyadaki milyonlarca lehim bağlantısı üzerinde eğitiyor. Yapay zeka, kritik bir kusur ile iyi huylu bir anormallik arasındaki ince görsel farkları anlıyor ve deneyimli bir insan denetçi gibi çalışıyor.
Değişen akı kalıntıları eski makinelerde sıklıkla yanlış yetersiz lehim alarmlarını tetikler. SAKI"nin yapay zekası, akışın dokusunu ve yansıma modellerini tanıyor. Alarmı bastırarak panelin operatör müdahalesine gerek kalmadan geçmesine olanak sağlar. Makine öğreniminin bu hedefe yönelik uygulaması, doğrudan yanlış çağrı oranına saldırarak, kalite kontrol personelinin hayalet kusurları kovalamak yerine gerçek süreç sapmalarına odaklanmasını sağlar.
Uzun konektörler, kapasitörler ve RF kalkanları, yakındaki küçük bileşenleri yukarıdan aşağıya kameralardan gizleyen gölgeler oluşturabilir. Gelişmiş 3D AOI sistemler, bu alanları denetlemek için yan açılı kameralar ve çok yönlü aydınlatma kullanır. Bu, lehim bağlantılarının görünürlüğünü artırır ve yüksek yoğunluklu kartlardaki kör noktaları azaltır.
0201m ve 01005 gibi küçük bileşenler yüksek çözünürlüklü inceleme gerektirir. 3D AOI sistemler, küçük yükseklik değişikliklerini ve mezar taşlama gibi kusurları tespit etmek için hassas Z ekseni ölçümlerini kullanır. Bu, zayıf lehim bağlantılarının bir sonraki üretim aşamasına geçmesini önlemeye yardımcı olur.
3D AOI sistemler yalnızca lehimin mevcut olup olmadığını kontrol etmek yerine lehim bağlantı hacmini, yüksekliğini ve şeklini ölçer. Bu, yetersiz lehimin, aşırı lehimin ve 2D incelemeyle görülmesi zor olabilecek olası köprülemelerin tespit edilmesine yardımcı olur. Doğru 3D ölçüm ayrıca IPC-A-610 Sınıf 3 denetim gereksinimlerini de destekler.
Değerlendirme sürecini basitleştirmek için aşağıdaki tablolarda temel mimari farklılıklar ve modern 3D AOI platformları tarafından kullanılan spesifik hata tespit stratejileri ayrıntılı olarak verilmektedir.
Özellik / Yetenek | Pemtron 3D AOI Mimari | SAKI 3D AOI Mimari |
|---|---|---|
Birincil 3D Teknolojisi | Renk Deseni Moiré Projeksiyon (Çok Yönlü) | Yüksek Çözünürlüklü Sensörlerle Faz Kayması Ölçümü |
Kamera çözünürlüğü | Yüksek hızlı CMOS (Genellikle 12MP - 15MP) | Ultra yüksek çözünürlük seçenekleri (25MP"ye kadar) |
Mekanik Yapı | Hassas lineer motorlar, düzgün hareket kontrolü | Maksimum stabilite için ağır, sert döküm portal |
Yapay Zeka Odak Alanı | Otomatik programlama, CAD alımı, NPI hızı | Kusur filtreleme, yanlış çağrı engelleme |
Gölge Azaltma | 8 yönlü projeksiyon kör noktaları ortadan kaldırır | Yan kameralar ve optimize edilmiş aydınlatma açıları |
Kusur tipi | Tespit Mücadelesi | 3D AOI Çözüm Stratejisi |
|---|---|---|
Mezar Taşlama (01005) | Bileşen 2B kenar algılama için çok küçük. | Z ekseni yükseklik eşlemesi mikron seviyesinde kaldırmayı algılar. |
Yetersiz Topuk Filetosu | Martı kanadının arkasına saklanmış. | Çok açılı projeksiyon, kurşunun arkasını aydınlatır. |
Eş Düzeylilik Sorunları (BGA) | Kusurlar tamamen paketin altında gizlidir. | Paketin üst yüzey eğiminin Z ekseni ölçümü. |
Akı Havuzu | Gerçek lehimin yansımasını taklit eder. | Yapay zeka sinir ağları, akı dokusunu lehime göre sınıflandırır. |
Pemtron ve SAKI, IPC-CFX ve Hermes gibi M2M iletişim standartlarını destekler. Bu standartlar, AOI makinenin kusur verilerini MES ve diğer üretim ekipmanlarıyla gerçek zamanlı olarak paylaşmasına olanak tanır. Bu, mühendislerin kalite trendlerini izlemelerine, üretim sorunlarını daha erken tespit etmelerine ve gereksiz hurdaları azaltmalarına yardımcı olur.
SPI, AOI ve AXI verilerinin bağlanması, üreticilerin PCB kusurlarının kaynağını daha hızlı bulmasına yardımcı olur. SPI lehim pastasını kontrol eder, AOI görünür kusurları tespit eder ve AXI, BGA"ların altındakiler gibi gizli lehim bağlantılarını inceler. Bu verilerin üretim hattında paylaşılması, sorunların daha hızlı çözülmesini ve daha iyi süreç kontrolünü destekler.
Düzenli kalibrasyon, AOI makinenin zaman içinde denetim doğruluğunu korumasına yardımcı olur. Toz, sıcaklık değişiklikleri ve zayıf LED aydınlatma, kameraları ve Z ekseni ölçümlerini etkileyebilir. Modern sistemler, kamera odağını, aydınlatmayı ve 3D ölçümleri ayarlamak için otomatik kalibrasyon araçlarını kullanarak ölçüm sapmasını ve yanlış çağrıları azaltmaya yardımcı olur.
Açık yazılım arayüzleri ve uygun eğitim, operatörlerin kusurları daha doğru bir şekilde incelemesine yardımcı olur. Modern AOI sistemleri, 3 boyutlu hatalı görüntüleri, referans görüntüleri ve kaldırılmış kablolar veya lehim köprüleri gibi vurgulanan sorunlu alanları görüntüleyebilir. Bu, kusurların anlaşılmasını kolaylaştırır, operatörün yorgunluğunu azaltır ve farklı vardiyalarda denetim tutarlılığını artırır.
Doğru denetim platformunu seçmek, makine yeteneklerinin spesifik üretim zorluklarınızla eşleştirilmesini gerektirir. Değerlendirmenizi tamamlamak için şu uygulanabilir adımları izleyin:
Asıl sorununuzun programlama süresi mi yoksa algoritma hassasiyeti mi olduğunu belirlemek için mevcut kusur verilerinizi denetleyin.
Her iki satıcıya da en karmaşık, yüksek yoğunluklu üretim kartınızı sağlayın ve gerçek NPI programlama sürelerini sıfırdan ölçün.
Gerekli maksimum hat hızınızda titreşimin görüntü netliğini nasıl etkilediğine dikkat ederek portal sistemlerinin fiziksel yapı kalitesini inceleyin.
Seçilen sistemin, IPC-CFX standartlarını kullanarak mevcut SPI makinelerinizden ve MES ağınızdan başarıyla veri gönderebildiğini ve çekebildiğini doğrulayın.
C: Moiré projeksiyonu tahtaya hassas ızgara desenleri yansıtır. Izgara kavisli lehim dolgularının veya uzun bileşenlerin üzerine düştüğünde çizgiler deforme olur. Kamera bu deformasyonu yakalar ve yazılım, nesnenin tam 3 boyutlu yüksekliğini ve hacmini hesaplamak için faz kaydırma algoritmaları kullanır ve son derece doğru topografik veriler sağlar.
C: 25 MP"lik bir kamera, tek bir görüntüde çok büyük miktarda ayrıntı yakalar. Bu, makinenin 0201m ve 01005 bileşenlerinin mikroskobik ayrıntılarını çözümlemeye devam ederken geniş bir Görüş Alanını (FOV) korumasına olanak tanır. Mikro kusur tespiti için gereken çözünürlükten ödün vermeden yüksek denetim hızları sağlar.
C: SMT inceleme, optik kafanın hızla hareket etmesini ve aniden durmasını gerektirir. Bu hareket kinetik enerji ve titreşim üretir. Sert ve ağır bir portal bu titreşimi anında emer. Bu, görüntü yakalama sırasında kamera merceğinin titremesini önler, bulanıklığı ortadan kaldırır ve tutarlı, tekrarlanabilir ölçümler sağlar.
C: Yapay zeka, gerçek dünyadaki milyonlarca lehim bağlantısıyla eğitilmiş sinir ağlarını kullanıyor. Değişken akı kalıntısı veya hafif ped rengi değişikliği gibi kritik kusurlar ile zararsız görsel anormallikler arasında ayrım yapmayı öğrenir. Yapay zeka, bu zararsız kalıpları tanıyarak alarmı bastırır ve yanlış aramayı önler.
C: IPC-CFX endüstri standardı bir Makineden Makineye (M2M) iletişim protokolüdür. AOI makinesinin gerçek zamanlı kusur verilerini SPI makineleri, al ve yerleştir montajlayıcıları ve fabrika MES yazılımı gibi diğer ekipmanlarla sorunsuz bir şekilde paylaşmasına olanak tanıyarak otomatik kapalı döngü süreç kontrolüne ve gelişmiş analitiklere olanak tanır.
C: Evet. Gelişmiş sistemler, çok yönlü projektörler ve yan açılı kameralar kullanarak gölgeleri azaltır. Panelin birden fazla farklı açıdan aydınlatılması, ışığın uzun bileşenlerin altına ulaşmasını sağlayarak sistemin dar, yüksek yoğunluklu alanlarda bulunan daha küçük pasiflerin profilini doğru bir şekilde çıkarmasına olanak tanır.
