Minyatürleştirilmiş bileşenlerin (0201 metrik ve altı) ve karmaşık IC paketlerinin standartlaştırılması, 3D Otomatik Optik Denetimi (AOI) zorunlu bir kalite kapısı haline getirerek odağı temel kusur tespitinden gelişmiş metrolojiye, yanlış çağrı ortadan kaldırmaya ve kusursuz veri entegrasyonuna kaydırdı. PCBA imalatçı, denetim verimi (döngü süresi) ile mutlak ölçüm doğruluğu arasında kritik bir dengeyle karşı karşıyadır. Yüksek yanlış çağrı oranları, manuel inceleme istasyonlarında ikincil darboğazlar yaratarak SMT hattının hız avantajlarını boşa çıkarırken, devasa görüntü verisi yükleri de fabrika BT ağlarını zorlayabilir. arasında seçim yapmak, Mirtec ile Camtek 3D AOI Makine bunların farklı optik mimarilerini, yazılım ekosistemlerini, BT altyapı taleplerini analiz etmeyi ve belirli üretim ortamlarıyla (örneğin, yüksek karışım/düşük hacim ve gelişmiş yarı iletken paketleme geçişi) uyum sağlamayı gerektirir.
Optik Mimari: Mirtec, hızlı, tam pansiyon SMT incelemeyi optimize eden çok frekanslı Moiré kenar projeksiyonuyla birleştirilmiş ultra yüksek çözünürlüklü yukarıdan aşağıya kameralara (25 MP"ye kadar) dayanır.
Metroloji Odaklılığı: Camtek, yarı iletken ve gelişmiş ambalaj denetimi alanındaki derin köklerinden yararlanarak son derece karmaşık yüzeyler ve mikro darbelere karşı üstün metroloji yetenekleri sunar.
Getiri Etkisi: Her iki platform da sahte çağrıları filtrelemek için yapay zekayı kullanıyor ancak programlama iş akışları, sürüm kontrolü ve kitaplık yönetim sistemleri, Yeni Ürün Tanıtımının (NPI) optimum verime ne kadar hızlı ulaşacağını belirliyor.

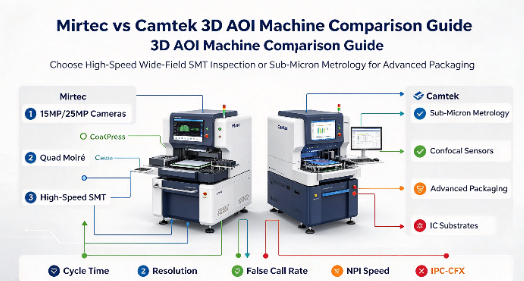

Karar Verici: Mirtec genellikle geleneksel, yüksek hızlı SMT ortamlar için tercih edilirken Camtek 3D AOI makinesi, yarı iletken düzeyinde hassasiyet ve gelişmiş alt tabaka işleme gerektiren hibrit ortamlarda üstün performans gösterir.
İçindekiler

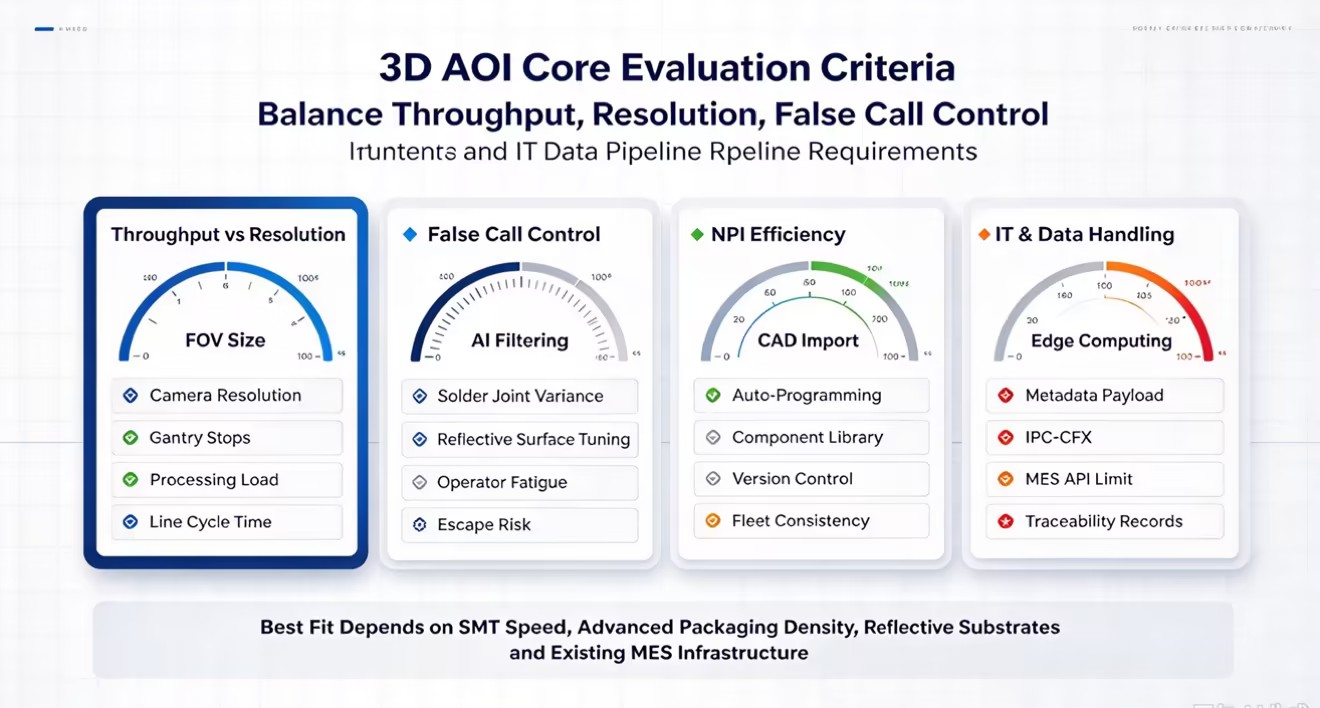

Görüş Alanının (FOV) fiziksel sınırları ve görüntü yakalama hızları, fabrikadaki herhangi bir optik denetim sisteminin temel performansını belirler. Kamera çözünürlüğü, tüm üretim hattını yavaşlatmadan yoğun şekilde doldurulmuş panoları inceleme yeteneğinizi doğrudan etkiler. Daha yüksek megapiksel sensörler, tek bir karede daha büyük bir fiziksel alanı yakalar. Bu, portalın PCB boyunca yapması gereken mekanik durdurmaların toplam sayısını azaltır. Ancak daha büyük görüntü dosyalarının işlenmesi, uçta çok büyük bir hesaplama gücü gerektirir. Mikron altı çözünürlük ihtiyacını, SMT hattının katı döngü süresi gereksinimleriyle dengelemeniz gerekir. Muayene makinesi alma ve yerleştirme ekipmanına ayak uyduramazsa, fabrikanın birincil darboğazı haline gelir.
Kamera çözünürlüğü | Görüş Alanı (FOV) Boyutu | Pano Başına Portal Durakları | İşleme Yükü | İdeal Uygulama |
|---|---|---|---|---|
12 Megapiksel | Küçük | Yüksek | Düşük | Eski SMT, düşük yoğunluklu panolar |
15 Megapiksel | Orta | Orta | Ilıman | Standart yüksek karışımlı SMT üretim |
25 Megapiksel | Büyük | Düşük | Yüksek | Yüksek hızlı, yüksek yoğunluklu mobil PCBA |
Yanlış bir çağrının gerçek maliyeti, operatörün bunu yeniden işleme istasyonunda temizlemesi için gereken birkaç saniyenin çok ötesine geçer. Aşırı yanıltıcı işaretler iş verimliliğini önemli ölçüde etkiler ve ciddi operatör yorgunluğuna neden olur. Teknisyenler vardiyalarını yüzlerce kusurlu olmayanı temizleyerek geçirdiklerinde alarm yorgunluğu geliştirirler. Bu, operatörlerin bayrakları kapsamlı bir inceleme yapmadan mekanik olarak onaylamaya başladığı psikolojik bir durumdur. Bu, gerçek kusurların manuel inceleme istasyonundan kaçıp son müşteriye ulaşma riskini büyük ölçüde artırır. Etkili bir denetim sistemi, algoritmik düzeyde yanlış çağrıları bastırır. Bu, insan operatörlerin yalnızca kritik mühendislik muhakemesi gerektiren gerçek anormalliklerle etkileşime girmesini sağlar.
Çok çeşitli üretim ortamları, hızlı Yeni Ürün Tanıtımı (NPI) iş akışları gerektirir. Çevrimdışı programlamanın verimliliği, otomatik ayarlama yetenekleri ve merkezi bileşen kitaplıkları, yeni bir kartın CAD aşamasından tam üretime ne kadar hızlı geçeceğini belirler. Programcıların her benzersiz bileşen için inceleme pencerelerini ve yükseklik eşiklerini manuel olarak tanımlaması gerekiyorsa, NPI döngü süreleri hızla artacaktır. Modern sistemler sağlam sürüm kontrolü sunar. Bu, süreç mühendislerinin birden fazla makinedeki denetim kitaplıklarını sorunsuz bir şekilde yönetmesine olanak tanır. Hat 1"deki ayarlanmış bir algoritma, Hat 4"e dağıtıldığında aynı şekilde davranmalıdır.
Modern 3D metroloji, her gün terabaytlarca ham görüntü verisi üretir. Sağlam veri hatları, ağ zaman aşımlarına veya sunucunun tıkanmasına neden olmadan bu büyük dosyaları işler. Bir denetim sistemi, sıkıştırılmamış 3D nokta bulutu verilerini merkezi bir Üretim Yürütme Sistemine (MES) aktarmaya çalıştığında, standart gigabit ağlarını kolayca alt eder. Fabrikalar, verileri sıkıştıran, yalnızca gerekli metroloji meta verilerini çıkaran ve bunları verimli bir şekilde ileten akıllı uç bilgi işlem çözümlerine ihtiyaç duyar. Bu veri hattının optimize edilmemesi, HTTP 429 API hız sınırlarına, düşen paketlere ve eksik izlenebilirlik kayıtlarına neden olur.
Mirtec, mikron seviyesindeki ayrıntılardan ödün vermeden FOV"u maksimuma çıkarmaya odaklanarak optik incelemeye yaklaşıyor. Tescilli kamera teknolojisi, yüksek hızlı CoaXPress arayüzleriyle eşleştirilmiş 15MP ila 25MP yukarıdan aşağıya sensörleri kullanır. Bu devasa piksel yoğunluğu, sistemin tek bir tetikleyiciyle geniş bir fiziksel alan boyunca 0201 metrik bileşenlerin son derece ayrıntılı görüntülerini yakalamasına olanak tanır. Mirtec sistemleri, standart bir PCBA"yi kapsamak için gereken portal hareketlerinin sayısını azaltarak yüksek denetim hızlarını korur. CoaXPress arayüzü, kameradan gelen devasa veri yükünün sıfıra yakın gecikmeyle işlem ünitesine ulaşmasını sağlar. Bu, donanımın yazılım analiziyle mükemmel şekilde senkronize olmasını sağlar.
Mirtec, hassas 3 boyutlu yükseklik ölçümleri elde etmek için Dijital Çok Frekanslı Dörtlü Moiré teknolojisini kullanır. Sistem, karmaşık saçak desenlerini PCBA üzerine dört farklı açıdan yansıtır. Bu desenler bileşenlerin ve lehim bağlantılarının üzerine yayıldıkça, kameralar saçaklardaki faz kaymalarını yakalar. Yazılım daha sonra kartın tam 3D topolojisini hesaplar. Bu yöntem, martı kanadı IC"lerindeki eş düzlemlilik kusurlarını etkili bir şekilde tanımlar, lehim pastası hacmini ölçer ve standart 2 boyutlu incelemeyi geçen kaldırılmış uçları tespit eder. Çoklu frekans yaklaşımı, sistemin hem yüksek derecede yansıtıcı yüzeyleri hem de koyu, ışığı emen bileşen gövdelerini doğru bir şekilde ölçmesine olanak tanır.
Intelli-Sys yazılım paketi, karmaşık denetim görevleri için derin öğrenme algoritmalarından yoğun şekilde yararlanarak Mirtec donanımını çalıştırır. Geleneksel kural tabanlı algoritmalar lehim bağlantısı görünümündeki doğal farklılıklarla mücadele eder. Mirtec, AI modellerini kabul edilebilir ve kusurlu lehim bağlantılarından oluşan geniş veri kümeleri üzerinde eğitiyor. Bu, sistemin insan yargısını taklit eden incelikli kararlar almasına olanak tanır. Yazılım, gelişmiş Optik Karakter Tanıma (OCR) özelliğine sahiptir. Bu yapay zeka destekli OCR, akı kalıntısı veya zayıf aydınlatma metni kısmen engellediğinde bile, yüksek oranda yansıtıcı IC paketleri üzerindeki lazerle kazınmış parça numaralarını okur. Bu, üretim alanı genelinde sıkı bileşen izlenebilirliği sağlar.
Bir Camtek 3D AOI Makinesi, denetime, şirketin yarı iletken üretimindeki derin köklerinden büyük ölçüde etkilenen, metroloji öncelikli bir perspektiften yaklaşıyor. Sensör teknolojisi, mikro darbeleri, bakır sütunları ve yüksek oranda yansıtıcı kalıp yüzeylerini incelerken kritik önem taşıyan mikron altı doğruluk elde eder. Camtek, hassas topografik verileri yakalamak için özel aydınlatma teknikleri ve eş odaklı veya interferometri tabanlı sensörler kullanır. Bu, sistemin, standart saçak projeksiyon sistemlerinin doğru şekilde çözümleyemeyeceği kadar fiziksel olarak çok küçük veya çok yansıtıcı özellikleri ölçmesine olanak tanır. Odak noktası, yalnızca yüksek hızlı hata işaretlemesi yerine mutlak ölçüm tekrarlanabilirliğidir.
Camtek, gelişmiş ambalajları, IC alt tabakalarını ve Yüksek Yoğunluklu Ara Bağlantı (HDI) kartlarını denetlerken belirgin yapısal avantajlara sahiptir. Bu alt tabakalar aşırı derecede çarpıklığa, son derece yansıtıcı altın pedlere ve mikroskobik iz geometrilerine sahiptir. Camtek, optik motorlarını özellikle çıplak silikon ve cilalı metallerin aynasal yansımasını karşılayacak şekilde kalibre eder. Makine içindeki malzeme taşıma sistemleri, ultra ince veya esnek alt tabakaları strese veya titreşime neden olmadan taşır. Aksi halde titreşim mikron altı metroloji verilerini bozar. Bu, platformu SMT ve yarı iletken düzeneği köprüleyen hibrit üretim ortamları için oldukça uygun hale getirir.
Camtek sistemindeki kusur sınıflandırması, basit başarılı/başarısız ölçümlerinin ötesine geçer. Tescilli yazılım doğrudan yarı iletken düzeyindeki verim yönetimi sistemleriyle bütünleşir. Kusurları karmaşık morfolojik kurallara ve geçmiş verim verilerine göre sınıflandırır. Tek bir alt tabaka üzerindeki binlerce mikro darbeyi incelerken sistem, sistemik süreç sapmalarını tanımlamak için metroloji verilerini bir araya getirir. Örneğin, sert kusurlar meydana gelmeden çok önce kaplama banyosu konsantrasyonundaki hafif bir değişimi tespit edebilir. Bu proaktif veri işleme, süreç mühendislerinin yukarı yöndeki ekipmanı dinamik olarak ayarlamasına olanak tanıyarak son derece pahalı gelişmiş paketleme ürünlerinde yüksek verim oranlarını korur.
Her iki sistem de ortak SMT kusurları tespit edebilir ancak güçleri farklıdır. Mirtec, standart PCB"lerde kaldırılmış uçların ve mezar taşlarının hızlı tespiti için Quad Moiré teknolojisini kullanırken Camtek, mikro ölçekli lehim özelliklerinin ve karmaşık gelişmiş alt tabakaların ayrıntılı ölçümüne odaklanır.
Uzun bileşenler, 3B inceleme sırasında yakındaki küçük bileşenleri gizleyen gölgeler oluşturabilir. Mirtec bu gizli alanları incelemek için birden fazla projektör ve yan kamera kullanırken Camtek özel optikler ve Z ekseni odak istifleme kullanıyor. Her iki yaklaşım da yüksek yoğunluklu panellerdeki kör noktaların azaltılmasına yardımcı olur.
Yapay zeka, manuel programlamanın azaltılmasına ve kusur sınıflandırmasının iyileştirilmesine yardımcı olur. Mirtec, standart SMT bileşenler ve üretim hatları için hızlı yapay zeka kurulumuna odaklanırken Camtek, yarı iletken yüzeylerde daha karmaşık hata analizi için yapay zekayı kullanıyor. Bu, farklı denetim ihtiyaçlarını ve üretim ortamlarını destekler.
Her iki sistem de birden fazla makinede denetim programlarını ve bileşen kitaplıklarını yönetmek için merkezi araçlar sağlar. Mirtec, SMT satırları arasında hızlı kitaplık paylaşımına odaklanırken Camtek, sıkı izlenebilirlik gerektiren üretim ortamları için ayrıntılı sürüm kontrolü, denetim kayıtları ve kullanıcı izinleri sağlar.
Teknik Özellik | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Birincil Başvuru | Yüksek hızlı SMT, standarttan karmaşığa PCBA | Gelişmiş paketleme, IC substratları, HDI |
Optik Çekirdek | 15MP/25MP CoaXPress + Dörtlü Moiré | Mikron altı eş odaklı/interferometri sensörleri |
Gölge Azaltma | 8 Projeksiyon + 4 Yan Kamera | Gelişmiş optik motorlar ve odak istifleme |
Yapay Zeka Odaklılığı | Lehim eklemi varyansı, OCR, hızlı NPI | Morfolojik kusur sınıflandırması, verim analizi |
Veri Entegrasyonu | Standart MES, IPC-CFX uyumluluğu | Yarı iletken verim yönetim sistemleri |
Kapalı döngü sistemleri AOI"yı SPI, Pick-and-Place ve diğer üretim ekipmanına bağlar. AOI tekrarlanan yerleştirme hatalarını tespit ettiğinde, sistem düzeltme verilerini yukarı yönde gönderebilir. Mirtec, SMT hatlar içerisinde M2M iletişimine odaklanırken Camtek, gelişmiş paketleme için denetim verilerini daha geniş verim yönetimi sistemlerine bağlar.
3D AOI sistemler, ağ yükünü artırabilecek büyük miktarlarda görüntü ve ölçüm verileri üretir. Mirtec, verileri yerel olarak işlemek ve önemli denetim sonuçlarını MES"e göndermek için uç bilişimi kullanırken Camtek, ayrıntılı yarı iletken denetim kayıtlarını yönetmek için veri sıkıştırmayı kullanıyor. Her iki yaklaşım da önemli üretim verilerini korurken ağ üzerindeki baskıyı azaltmaya yardımcı olur.
Hem Mirtec hem de Camtek, kalite analizi ve izlenebilirlik için denetim verilerini fabrika sistemlerine gönderir. Mirtec, kusur türleri, yanlış çağrılar ve makine performansı için görsel kontrol panelleri sağlarken, Camtek daha çok ayrıntılı SPC ve uzun vadeli metroloji trendlerine odaklanıyor. Bu araçlar mühendislerin süreç değişikliklerini tanımlamasına ve üretim kalitesini artırmasına yardımcı olur.
Gerçek programlama süresini ve kusur yakalama oranlarını değerlendirmek için, bilinen kusurlu bir kart da dahil olmak üzere en karmaşık PCBA"nizi kullanarak bir kıyaslama gösterimi planlayın.
Mevcut yanlış arama oranlarınızı denetleyin ve mevcut SMT hattınızdaki belirli optik kör noktaları belirlemek için bunları bileşen türüne göre kategorilere ayırın.
Altyapının sürekli 3D metroloji veri yüklerini işleyebildiğinden emin olmak için fabrika ağ bant genişliğinizi ve MES API sınırlarını BT departmanınızla birlikte değerlendirin.
Sıfırdan yeni bir bileşen kitaplığı oluşturmak için gereken süreyi tam olarak ölçmek amacıyla satıcı değerlendirmesi sırasında çevrimdışı programlama yazılımını test edin.
C: Mirtec, yüksek hızlı, geniş alanlı SMT inceleme için çok frekanslı Moiré kenar projeksiyonuyla eşleştirilmiş ultra yüksek çözünürlüklü yukarıdan aşağıya kameralar kullanır. Camtek, mikron altı metroloji için tasarlanmış, yarı iletken ve gelişmiş ambalajlama yüzeyleri için olağanüstü hassasiyete odaklanan özel eş odaklı veya interferometri tabanlı sensörler kullanır.
C: Camtek, gelişmiş optik motorlar ve aynasal yansıma için kalibre edilmiş özel aydınlatma teknikleri kullanarak yüksek derecede yansıtıcı yüzeyleri işler. Bu, sensörlerin, standart projeksiyon sistemlerinde genellikle parlamanın neden olduğu veri kaybı olmadan, çıplak silikon, cilalı metaller ve mikro darbelere ilişkin doğru topografik verileri yakalamasına olanak tanır.
C: Mirtec genellikle yüksek karışımlı, düşük hacimli ortamlar için daha uygundur. Intelli-Sys yazılımı ve yapay zeka destekli otomatik programlaması, Yeni Ürün Tanıtımı iş akışlarının hızlı olmasına olanak tanır. Algoritmaların hızla ayarlanması ve merkezi bileşen kitaplıklarının dağıtılması yeteneği, sık hat değişimleri sırasında kurulum süresini önemli ölçüde azaltır.
C: Mirtec, genellikle 8 Projeksiyon artı 4 Yan Kamera konfigürasyonuna sahip çoklu kamera mimarisini kullanarak gölge efektlerini azaltır. Uzun bir bileşen yukarıdan aşağıya saçak projeksiyonunu engellediğinde, yan kameralar gölgeli alanları yakalayarak daha küçük bitişik bileşenlerin tamamen denetlenmesini sağlar.
C: Evet. Ağ kısıtlamasını ve API zaman aşımlarını önlemek amacıyla her iki sistem de ham görüntü verilerini yerel olarak işlemek için uç bilişimi kullanır. Devasa 3 boyutlu nokta bulutlarını hafif meta veri yükleri halinde sıkıştırarak yalnızca temel başarılı/başarısız ölçümlerini ve yükseklik verilerini standart protokoller aracılığıyla MES"e iletirler.
C: Yapay zeka, katı, kural tabanlı eşikleri, kabul edilebilir ve kusurlu bağlantılardan oluşan geniş veri kümeleri üzerinde eğitilmiş derin öğrenme modelleriyle değiştirerek yanlış çağrıları azaltır. Yapay zeka, lehim görünümündeki doğal, kabul edilebilir farklılığı anlayarak, geleneksel algoritmalarda yanlış işaretleri tetikleyen karmaşık anormallikleri doğru bir şekilde sınıflandırmasına olanak tanır.
