I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| Miktar： | |
|---|---|

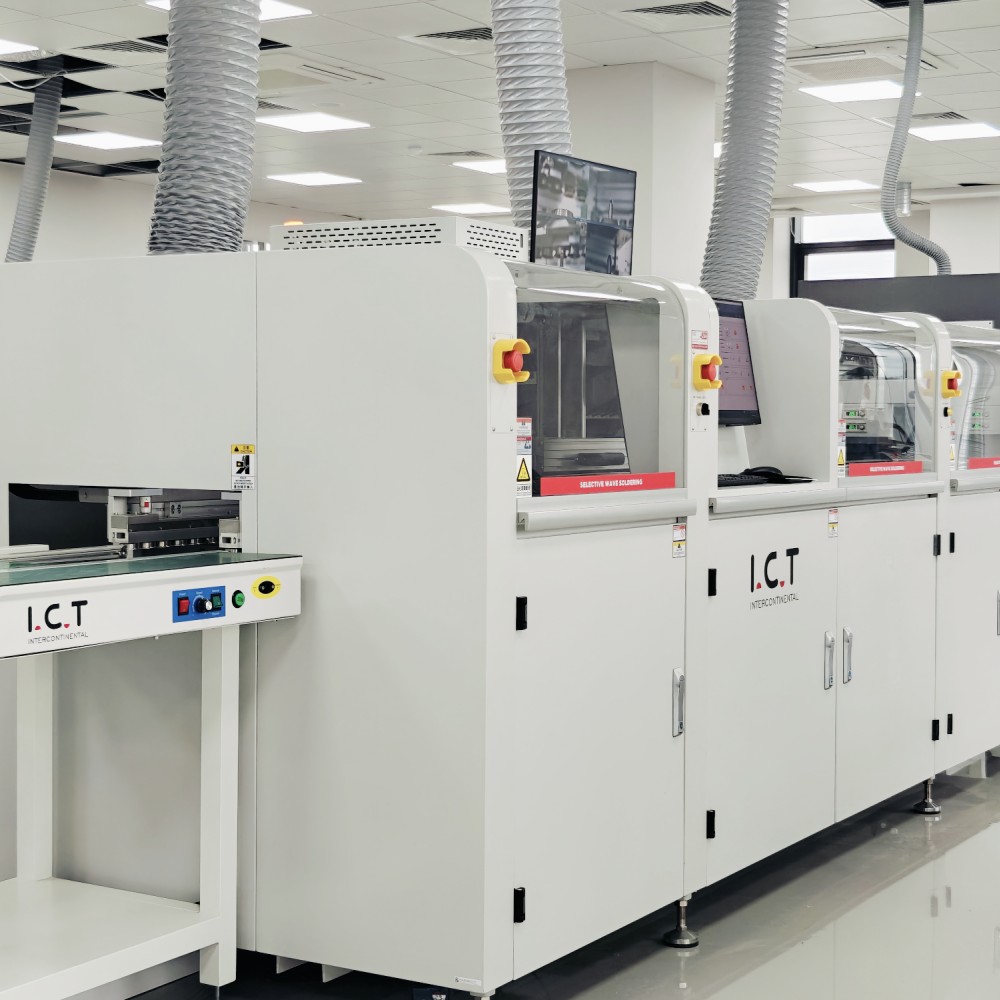

| Seçici Lehimleme Dalga Makinesi Genel Bakış
Çin'de tasarlanan ve üretilen I.C.T seçici lehimleme dalgası makinesi, esnek, yüksek hacimli PCBA üretim için nihai Seçilmiş Çevrimdışı Dalga Lehimleme Makinesidir. PCB, Panasonic servolar ve hassas doğrusal raylarla desteklenen hafif dökme alüminyum platform, akı ve lehim kafalarını fısıltı sessizliğinde ve milimetrenin altında bir doğrulukla hareket ettirirken, tamamen sabit kalır. Hat içi nitrojen ısıtma, ayna parlaklığında derzler sağlar ve neredeyse hiç cüruf oluşturmaz. Her parametre, kurşun geçirmez tekrarlanabilirlik için sezgisel bir Windows arayüzünde ayarlanır ve kaydedilir. Otomatik dalga kalibrasyonu, gerçek zamanlı CCD izleme, Alman jet valfi ve titanyum kap, bu seçici lehimleme dalgası makinesini, verimi yüksek tutan ve yeniden işlemeyi ortadan kaldıran mükemmel bağımsız çözüm haline getirir.
| DIP Hattı Ekipman Listesi
Bir Alman yüksek frekanslı jet valfi, katı madde oranı %10'un altında olan küçük, tek biçimli akı noktalarını ateşler. Basınç tankı ve hassas akış ölçer, tank seviyesinden bağımsız olarak teslimatın sabit kalmasını sağlar. Nozul, 0,02 mm'ye kadar tekrarlanabilen bir XY platformuna sahiptir. Kalıntı anında temizlik için dışarı kayan tepsiye düşer. Tüm pnömatikler birinci sınıf Japon SMC'dir ve hızlı görsel kontroller için doğrudan yüzeyde göstergelere sahiptir. Otomatik bir pompa, akışı kesintisiz olarak besler. Bu sistem, seçici lehimleme dalgası makinesindeki her döngüde temiz, tekrarlanabilir kapsama sağlar.
Tamamen ayarlanabilir alt IR standart olarak gelir; üst IR veya sıcak hava konveksiyonu isteğe bağlıdır. Açık tasarım ısı transferini en üst düzeye çıkarırken kalın yalıtım sabit sıcaklıklarda kilitlenir. Dünya liderlerinin birinci sınıf ısıtma elemanları ve motorları yıllarca sorunsuz çalışır. Her şey tak ve çalıştır özelliğindedir; servis için herhangi bir alete gerek yoktur. Select Offline Dalga Lehimleme Makinesi'nde kartlar eşit şekilde etkinleştirilmiş ve stressiz bir şekilde kusursuz bağlantılara mükemmel şekilde hazır olarak çıkar.
Alman elektromanyetik pompası ultra tutarlı bir dalga zirvesi üretir. Doğrudan ekrandan sıcaklık, N2 akışı, yükseklik ve otomatik kalibrasyonu girin. Harici dökme demir ısıtıcılı titanyum tencere hızla ısınır ve asla sızıntı yapmaz. Hat içi nitrojen parlak bağlantı noktaları ve neredeyse sıfır cüruf sağlar. Gerçek zamanlı CCD, 900 saatlik izlenebilir video kaydeder. Kapalı yüksek hızlı XYZ eksenleri, lazer dalgası algılama ve otomatik nozül temizleme, seçici lehimleme dalgası makinesinin herhangi bir kesinti olmadan 7/24 çalışmasını sağlar.
Ağır hizmet profilli raylar ve üç bölümlü makaralı konveyör, tahtaları sorunsuz ve yumuşak bir şekilde hareket ettirir. Yan ve üst kelepçeler, her adımda PCBA sabit hareketsiz konumu kilitler. Kalınlaştırılmış raylar 20 kg'a kadar yükleri rahatlıkla taşır. Hassas sürücü modülleri, kartları akıdan lehime kadar mükemmel şekilde konumlandırır. Taşımanın tamamı Select Çevrimdışı Dalga Lehimleme Makinesinde kesintisiz üretim için tasarlanmıştır.
CE sertifikalı PLC ve yüksek hızlı veri yolu mimarisi Endüstri 4.0 standartlarını karşılamaktadır. Cat-6 kablolama ve sınıfının en iyisi elektronikler, ışık hızında yanıt ve toplam güvenilirlik sağlar. Kılavuzlu programlama, otomatik püskürtme ucu tanıma, resim tabanlı düzenlemeler, tek tıklamayla canlı görüntüleme ve çoklu dil desteği kurulumu kolaylaştırır. Tam izlenebilirlik, her seçici lehim dalgası makinesinde kalitenin sıkı bir şekilde kilitlenmesini sağlar.
Adım adım yönlendirmeli mod, otomatik nozül kimliği, akıllı resim düzeltme, gerçek zamanlı kontrol panelleri ve tek tuşla canlı CCD değiştirme işlemi zahmetsiz hale getirir. Çince, İngilizce, Japonca, Rusça ve daha fazlasını destekler. Yerleşik MES, Wi-Fi, uzaktan erişim, sesli uyarılar ve özelleştirilebilir ışıklar, operatörlerin Select Çevrimdışı Dalga Lehimleme Makinesinin kontrolünü tamamen elinde tutmasını sağlar.
| Şartname
| Çevrimiçi seçici dalga lehimleme makinesi | ||||
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Çevrimiçi Modüler | Sprey + Ön Isıtma ve Lehimleme | Sprey + Ön Isıtma + Lehimleme | Sprey + Ön Isıtma + Lehimleme +Lehimleme | Sprey + Ön Isıtma + Lehimleme + Lehimleme + Lehimleme |
| Lehim sistemi | ||||
| Nozul Miktarı | 1 | 1 | 2 | 3 |
| Lehim Potası Adeti | 1 takım | 1 takım | 2 takım | 3 takım |
| İkili Tencere (Opsiyon) | N/A | Seçenek | Seçenek | Seçenek |
| Lehim Potası Gücü | 2,35kw | 2,35kw | 4.70kw | 7.05kw |
| Akı Sistemi | ||||
| Akı depolama tankı | 1L | 1L | 2L | 2L |
| Akı desteği | Akı alarmı, otomatik | |||
| Püskürtme nozeri | Almanya Jet Valf (Nokta ve hat püskürtme) 1 takım | |||
| Püskürtme nozul boyutu | 130um (180um, 210um Seçeneği) | |||
| Püskürtme Hızı | 0 ~ 20mm/s | |||
| Püskürtme Memesi Hareket Hızı | 0 ~ 400mm/s | |||
| Ön ısıtma sistemi | ||||
| Ön ısıtma modu | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR |
| Ön ısıtma alanı | U500*G500mm | U500*G500mm | U500*G500mm | U500*G500mm |
| Ön Isıtma Bölgesi | Üst sıcak hava: 2, Alt IR: 1 | |||
| Alt Ön Isıtma Gücü | Maks.12kw | |||
| Üst Ön Isıtma Gücü | Maks.6kw | |||
| Isınma Süresi | Yaklaşık 15 dakika (ayar 150°C) | |||
| Kontrol Modu | PC+PLC | |||
| Taşıma sistemi | ||||
| PCB Boyut (fikstür ile) | 120*60~500*500mm | |||
| PCB Değiştirme | Çevrimiçi | |||
| PCB Üst Açıklık | 120mm | |||
| Taşıma yüksekliği | 900 ± 20mm | |||
| Taşıma genişliği | 60 ~ 500mm | |||
| Boyut: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Ağırlık | Yaklaşık: 800kg | Yaklaşık: 1200kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |

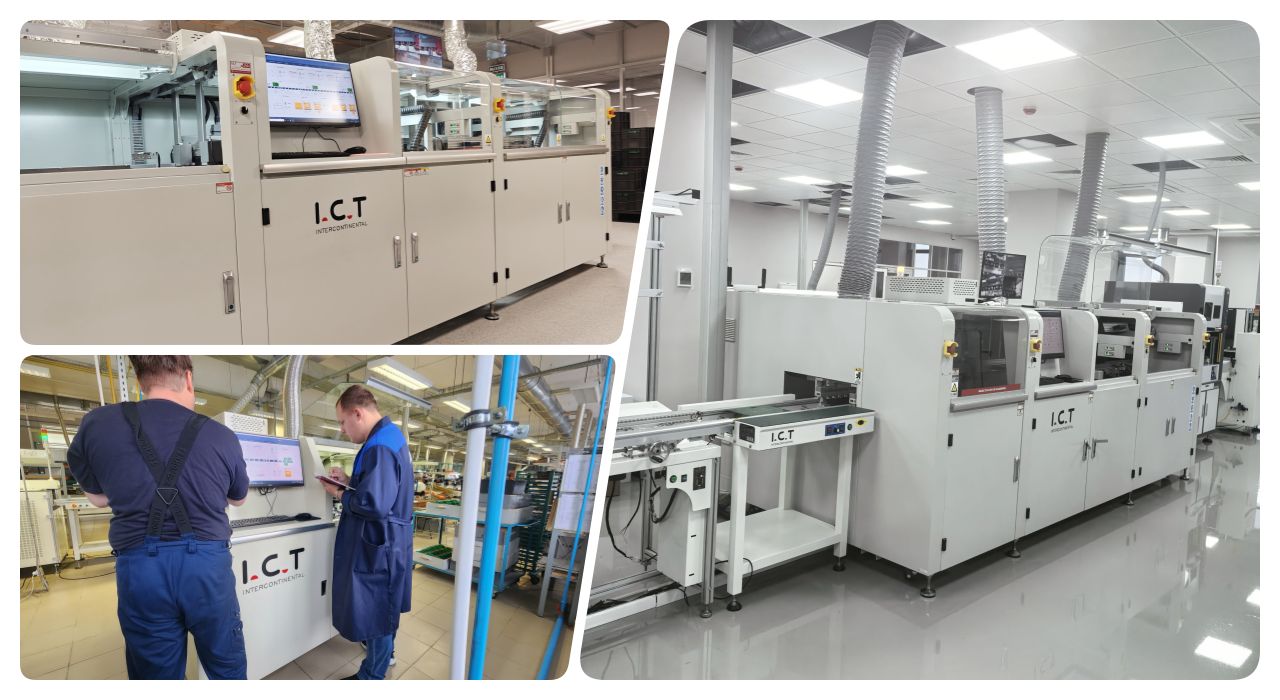

| DIP Hattı Ekipman Listesi
DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Müşteri Başarısı Videosu
Dünyaca ünlü bir kamera markasının tedarikçisi olan Vietnamlı müşteri, yeni seçici lehimleme dalgası makinesini kabul etmek için fabrikamızı ziyaret etti. Mühendislerimiz kendi kartlarında canlı demolar yürüttüler, ekiplerine programlama, kalibrasyon ve günlük bakım konusunda eğitim verdiler ve CCD monitörde gerçek zamanlı olarak mükemmel bağlantı şekillerini izlemelerine olanak sağladılar. Uygulamalı oturum onlara eve hızlı ve sorunsuz bir başlangıç için %100 güven verdi ve I.C.T'ın gerçek küresel desteğini kanıtladı.
| Profesyonel Hizmet ve Eğitim
Anahtar teslimi kurulum ve devreye alma işleminden ömür boyu bakım ve yükseltmelere kadar, I.C.T gezegenin her yerinde yanınızda. Yirmi özel mühendis, hat yerleşimini, süreç ayarlamasını ve derinlemesine eğitimi yerinde veya uzaktan yönetiyor. Birçok kıtadaki yedek parça merkezleri ve 24 saat yanıt süresi, Select Çevrimdışı Dalga Lehimleme Makinenizin her yıl en yüksek çalışma süresine sahip olmasını sağlar.
| Müşteri Övgüsü
Müşteriler, kabul ve devreye alma konusunda kapsamlı eğitim veren sabırlı ve uzman mühendislerimizden övgüyle söz ediyor. Seçici lehimleme dalgası makinesinin akı noktalarını nasıl çivilediğini, mükemmel dalga yüksekliğini nasıl koruduğunu ve son derece basit kontrolleriyle kusurları nasıl ortadan kaldırdığını seviyorlar. Kurşun geçirmez ambalaj her zaman bozulmamış bir şekilde size ulaşır ve aynı gün içinde yapılan uzaktan onarımlar ve ışık hızında yerinde destek, I.C.T'ı asla endişelenmeyecekleri bir ortak haline getirir.
| Endüstri Sertifikaları
Her I.C.T seçici lehimleme dalgası makinesi güvenlik için CE, çevre uyumluluğu için RoHS, kalite yönetimi için ISO9001 ve jet valfleri, pompalar ve lazer algılama konusunda çok sayıda patent taşır. Dünya çapında tanınan bu işaretler, en yüksek standartlarda üretilmiş güvenli, çevre dostu, yenilikçi Select Çevrimdışı Dalga Lehimleme Makinesi performansı elde ettiğinizi kanıtlıyor.
| I.C.T Şirketi ve Fabrika Hakkında
2012'den bu yana tamamen kendi bünyemizdeki Ar-Ge ve 12.000 m²'lik son teknolojiye sahip fabrikamızla hızla büyüdük. 20'si mühendis olmak üzere 89 ekip üyesi ve 8 şube, 72 ülkede 1.600'den fazla müşteriye hizmet veriyor. Her seçici lehimleme dalgası makinesini sıkı denetim ve eksiksiz kalite sistemleri desteklerken, gerçek anahtar teslimi çözümler (planlama, ekipman, eğitim, optimizasyon) elektronik üreticilerinin Select Çevrimdışı Dalga Lehimleme Makinesi ile dünya çapında üstünlük sağlamasına yardımcı olur.
