2B ve 3B AOI arasında seçim yapmak, denetim görevinin karmaşıklığına ve bütçe gereksinimlerine bağlıdır. Elektronik alanındaki üreticiler, hız ve güvenilirliğin en önemli olduğu Bununla birlikte, üstün kusur tespiti ve güvenilirlik gerektiren yüksek yoğunluklu, karmaşık kartlar için 3D AOI veya otomatik optik inceleme zorunlu hale geliyor. Otomatik optik inceleme, üretim hattının özel ihtiyaçlarını karşılamalıdır. Karar vericiler, 2B ile 3B'yi AOI karşılaştırırken pano karmaşıklığını, güvenilirlik beklentilerini ve mevcut kaynakları değerlendirmelidir. daha basit, maliyete duyarlı uygulamalar için genellikle 2D AOI veya SMT AOI Test Makinesini seçerler.

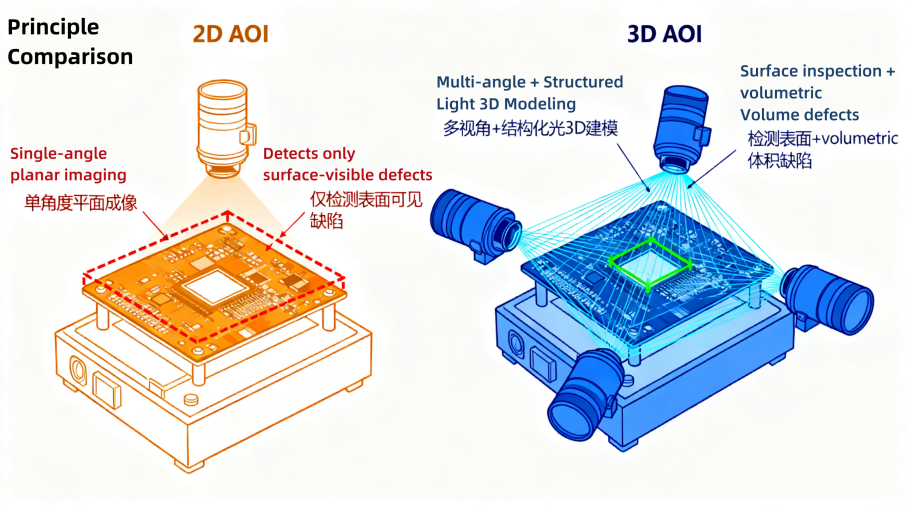

· 2D AOI tek bir açıdan düz görüntüler kullanır, bu da basit, yüksek hacimli PCB denetimleri için hızlı ve uygun maliyetli hale getirir.
· 3D AOI, birden fazla kamera ile ayrıntılı 3D haritaları yakalar, 2D AOI 'nın sıklıkla kaçırdığı gizli ve karmaşık kusurları tespit eder.
· Hız ve bütçenin en önemli olduğu standart kartlarda hızlı, yüzey düzeyinde kusur algılaması için 2D AOI seçin.
· 3D AOI Kompleksi denetlerken, yüksek güvenilirlik için hassas yükseklik ve hacim ölçümleri gerektiren yoğun tahtaları tercih edin.
· Hibrid AOI Sistemler, çeşitli denetim ihtiyaçları için hız, maliyet ve doğruluğu dengelemek için 2D ve 3D yöntemlerini birleştirir.

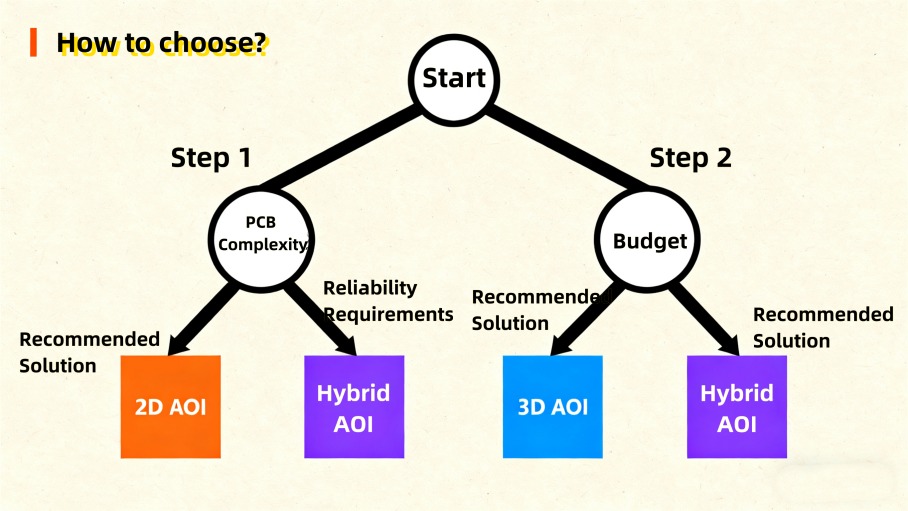

· Üretim hedeflerinize uyan AOI sistemini seçmek için tahta karmaşıklığını, güvenilirlik taleplerini ve bütçeyi dikkatlice göz önünde bulundurun.
· 3D'ye yatırım yapmak AOI, minyatürleştirilmiş bileşenleri ele alarak ve yanlış kusur çağrılarını azaltarak geleceğe dayanıklı hale getirmeyi destekler.
· Fabrika yazılımı ile uygun eğitim ve sistem entegrasyonu, denetim doğruluğunu ve üretimi kolaylaştırın.
Bakış açısı | 2D AOI Sistemler | 3D AOI Sistemler |
Hız | Daha hızlı; Yüksek hacimli üretim için ideal | Biraz daha yavaş; Son ilerlemeler hızla arttı |
Maliyet | Daha düşük; Olgun ve uygun maliyetli teknoloji | Daha yüksek; Gelişmiş görüntüleme yatırımı artırır |
Kusur tespiti | Sadece yüzey seviyesi kusurları; Daha yüksek yanlış çağrılar | Gizli, hacimsel ve yüzey kusurlarını tespit eder; % 30'a kadar daha fazla kusur bulundu |
Sınırlamalar | Derinlik ölçümü yok; gizli eklemleri denetleyemiyor | Daha yüksek maliyet; Daha karmaşık kurulum ve bakım |
Avantajlar | Yüksek verim; esnek; Daha az gölgeleme sorunları | Doğru yükseklik/hacim ölçümü; Kapsamlı İnceleme |
2D AOI, tek bir kamera kullanarak düz görüntüler yakalar, bu için uygun hale getirir da standart PCB s'nin hızlı incelemesi . Bu yöntem, eksik kablolar veya yanlış bileşenler gibi görünür, yüzey düzeyinde kusurların tanımlanmasında mükemmeldir. 3D AOI Öte yandan, ayrıntılı 3D haritalar oluşturmak için Bu yaklaşım birden fazla kamera ve yapılandırılmış ışık kullanır. , 2D sistemlerin kaçırabileceği karmaşık kusurların tespit edilmesini sağlayarak sunarken , yükseklik, hacim ve şeklin doğru ölçülmesini sağlar. 2D AOI daha hızlı işleme ve daha düşük maliyet 3D AOI üstün kusur tespiti sağlar ve özellikle karmaşık üretim ortamlarında yanlış pozitifleri azaltır.
 |
En iyi kullanım durumları
Doğru otomatik optik inceleme yönteminin seçilmesi, kartın karmaşıklığına, gerekli güvenilirliğe ve üretim ortamına bağlıdır.
· 2d AOI en iyisi:
o Maliyet ve verimin en önemli olduğu yüksek hızlı, yüksek hacimli üretim hatları.
o Basit veya standart PCB lers, çoğunlukla yüzey düzeyinde bileşenlerle incelenir.
o Eksik bileşenler, polarite hataları ve yanlış yerleşimler gibi görünür kusurların tespiti.
o Hızlı değişim ve esnek incelemenin öncelikler olduğu ortamlar.
· 3D AOI en iyisi:
o Lehim derzlerinin ve bileşen yüksekliğinin hassas ölçülmesini gerektiren kompleks, yoğun nüfuslu PCB ler.
o Otomotiv, havacılık veya tıbbi cihaz üretimi gibi yüksek güvenilirlik gerektiren uygulamalar.
o Kaldırılan uçlar, yetersiz lehim ve mezarlama dahil gizli veya hacimsel kusurların tespiti.
o Yanlış çağrıların azaltılması ve kusur algılama oranlarının iyileştirilmesinin kritik olduğu üretim hatları.
2D vs 3D AOI tartışması, dengeleme hızı, maliyet ve muayene doğruluğuna odaklanmaktadır. 2D AOI Sistemler, basit, yüksek hacimli uygulamalar için tercih edilen seçim olmaya devam etmektedir. 3D AOI Sistemler, zorlu ortamlarda gelişmiş kusur tespiti için eşsiz performans sağlar. Otomatik optik inceleme, üreticilere denetim stratejilerini PCB} ler ve üretim hedeflerinin özel ihtiyaçlarına uygun hale getirme esnekliği sunarak gelişmeye devam ediyor.
2D AOI, denetim işlemi sırasında baskılı devre kartlarının düz görüntülerini yakalamak için yüksek çözünürlüklü kameralar kullanır. Sistem, bu görüntüleri verilere referansla karşılaştırarak kusurları gösterebilecek Aydınlatma, tahtanın yüzeyindeki özellikleri ve potansiyel sorunları vurguladığı için önemli bir rol oynar. Teknoloji, farklılıkları tanımlar. tek açılı görüntü yakalamasına dayanır , bu da yalnızca yukarıdan görülebildiğini incelediği anlamına gelir. Bu yaklaşım, büyük miktarlarda tahtaların hızlı bir şekilde incelenmesini sağlar, bu da onu yüksek hızlı üretim ortamları için ideal hale getirir.
2D AOI 'nın temel avantajı maliyet etkinliğinde yatmaktadır. Aşağıdaki tablo, standart bir SMT üretim hattında 2D AOI uygulama ile ilişkili tipik maliyetleri özetlemektedir:
Maliyet bileşeni | Tipik Maliyet Aralığı (USD) |
Temel ila orta seviye 2D AOI | 3,200 $ ila 20.000 $ |
Gelişmiş 2D AOI Sistemler | 30.000 ila 60.000 dolar |
Örnek: Yush YS-820L | 26.000 dolar |
Kurulum Maliyetleri | 5.000 ila 15.000 dolar |
Yazılım Lisanslama (Yıllık) | 2.000 ila 12.000 dolar |
Eğitim (çalışan başına) | 1.000 $ ila 5.000 $ |
Bu maliyet yapısı, özellikle yüksek hacimli üretime odaklanan birçok üretici için 2D AOI} 'a erişilebilir hale getirir.
2D AOI, elektronik üretimine fayda sağlayan birkaç güçlü yön sunar. Sistem, panoları manuel görsel incelemeden çok daha hızlı denetler . Manuel yöntemler insan yorgunluğu ve tutarsızlıktan muzdariptir, ancak 2D AOI yüksek verim ve tutarlı sonuçları korur. Aşağıdaki tablo farklılıkları vurgulamaktadır:
Özellik | Manuel görsel inceleme | 2D AOI denetim |
Denetim hızı | İnsan yorgunluğu ve öznel yargı nedeniyle daha yavaş | Yüksek hacimli üretim için uygun daha hızlı işleme ve analiz |
Verim | İnsan hızı ve tutarlılığı ile sınırlı | Hızlı denetimleri sağlayan önemli ölçüde daha yüksek verim |
Tutarlılık | Daha az tutarlı, hatalara eğilimli | Yorgunluk veya öznellik olmadan yüksek tutarlılık |
Üreticiler yeteneği için 2D AOI değer verir , işlemin başlarında kusurları tespit etme ve hatalı tahtaların maliyetli yeniden çalışmayı ilerletmesini ve azaltmasını önler. Sistem şunları sunuyor :
· Gelişmiş görüntü işleme kullanarak yüksek hassasiyet.
· Yüksek verim için hızlı muayene hızları.
· Tutarlı, nesnel sonuçlar.
· İnsan hatası azaltıldı.
· Farklı kart tasarımları için hızlı kurulum.
· Kusurların tip ve şiddete göre sınıflandırılması.
· Kalite kontrolü için veri günlüğü.
· Uzun vadeli maliyet tasarrufu.
· Sürekli kalite iyileştirme.
· SMT çizgileri ile kesintisiz entegrasyon.
· Hemen düzeltme için gerçek zamanlı geri bildirim.
· Bileşenleri korumak için temassız inceleme.
Avantajlarına rağmen, 2D AOI sınırlamaları vardır . Sistem gerçek ortak prezerarite denetimi gerçekleştiremez veya hacimsel ölçüm verileri sağlayamaz. Genellikle daha gelişmiş sistemlere kıyasla daha yüksek bir yanlış çağrı hızı üretir. Bazı yaygın zorluklar şunları içerir:
· Bileşenlerin altındaki gizli lehim derzlerini veya kusurları denetleyememe.
· Daha uzun veya düzensiz şekilli parçaların değerlendirilmesini zorlaştırarak kısıtlı yükseklik ölçümü.
· Küçük boşluklar gibi kaçırılan ince veya gizli lehim kusurları.
· Ek doğrulama adımları gerektiren yanlış çağrıların artması.
Bu sınırlamalar, 2D AOI} 'ın düzlemsel kusurlar ve basit kartlar için en iyi şekilde çalıştığı anlamına gelir. Karmaşık montajlar veya kritik uygulamalar için, üreticilerin 2D AOI} diğer denetim yöntemleriyle desteklemesi gerekebilir.
2D AOI Sistemler modern elektronik üretiminde hayati bir rol oynar. Şirketler, üretim hatlarında yüksek kalite ve verimliliği korumak için 2D AOI'ye güvenmektedir. Teknoloji, yüzey düzeyinde kusurlar için baskılı devre kartlarını (PCB s) incelemede mükemmeldir. Üreticiler 2D AOI'yi seçer, çünkü sunar . üretimi yavaşlatmadan hızlı, güvenilir ve tutarlı bir inceleme
Elektronik üreticileri en sık 2D AOI kullanır. Sistem eksik bileşenleri, yanlış yerleşimleri ve lehimleme hatalarını kontrol eder. Yüksek çözünürlüklü kameralar ve gelişmiş görüntü işleme, 2D AOI'nin küçük kusurları bile hızlı bir şekilde tespit etmesine izin verir. Bu yetenek, hız ve doğruluğun gerekli olduğu yüksek hacimli üretimi destekler.
İpucu: 2D AOI, her gün çok sayıda basit veya standart PCB ler denetlemesi gereken üreticiler için idealdir.
Aşağıdaki liste, elektronik endüstrisinde 2D AOI'nin ortak uygulamalarını vurgulamaktadır:
· Yüzey montaj teknolojisi (SMT) Montaj: 2D AOI, bileşen yerleştirme ve lehimleme işleminden sonra tahtaları denetler. Yanlış yerleştirilmiş, eksik veya çarpık bileşenleri tanımlar.
· Delik üzerinden teknoloji (THT) İnceleme: Sistem, delikten parçaların doğru sokulmasını ve lehimlenmesini kontrol eder.
· Lehim macunu muayenesi: 2D AOI, geri akış lehimlemeden önce lehim macunun varlığını ve hizalanmasını doğrular.
· Son montaj doğrulaması: Teknoloji, ürün bir sonraki aşamaya geçmeden önce tüm bileşenlerin mevcut ve doğru yönlendirilmesini sağlar.
· Kalite Kontrol Denetimleri: Üreticiler rastgele örnekleme için 2D AOI ve işlem kontrolünü sürdürmek için denetimler kullanır.
2D AOI ayrıca hızlı, yüzey düzeyinde muayene gerektiren diğer endüstrilerde kullanım bulur. Bununla birlikte, elektronik üretimi, hızlı, yüksek hacimli PCB denetimine duyulan ihtiyaç nedeniyle birincil alan olmaya devam etmektedir. Otomotiv ve tıbbi cihaz endüstrileri genellikle daha gelişmiş inceleme gerektirir, bu nedenle gizli eklemlere sahip karmaşık tahtalar için 3D AOI kullanma eğilimindedirler.
Tipik bir 2D AOI iş akışı aşağıdaki adımları içerir:
1. Sistem, yüksek çözünürlüklü bir kamera kullanarak PCB 'in düz bir görüntüsünü yakalar.
2. Görüntü İşleme Yazılımı, yakalanan görüntüyü bir referansla karşılaştırır.
3. Sistem, herhangi bir farklılığı potansiyel kusurlar olarak işaretler.
4 .
2D AOI, sürecin başlarında kusurları tespit etmek için uygun maliyetli bir çözüm sağlar. Nihai montajdan önce hataları yakalayarak, üreticiler yeniden çalışmayı ve hurdayı azaltır. Teknoloji sürekli iyileştirmeyi destekler ve şirketlerin katı kalite standartlarını karşılamasına yardımcı olur.
3D AOI Sistemler Basılı devre kartları hakkında ayrıntılı bilgileri yakalamak için gelişmiş görüntüleme tekniklerini kullanın. Bu sistemler, tahtayı çeşitli açılardan taramak için Moiré teknolojisi gibi birden fazla kamera ve yapılandırılmış ışık kullanır. Örneğin Bu yaklaşım lehim derzlerinin ve bileşenlerinin yüksekliği, hacmi ve kopyaritesini ölçer. Bazen yüksek çözünürlüklü kameralar Koh Young'ın 3D AOI , gerçek hacimsel veriler üretmek için tescilli çoklu proseksiyon Moiré teknolojisini kullanır. 8 um veya 15 um çözünürlüklü , en küçük parçaların bile hassas ölçülmesine izin verir. Z ekseni uzantısı, yükseklik ölçüm aralığını arttırarak uzun bileşenleri incelemeyi mümkün kılar. Özel algoritmalar 3D verileri işler, pim yüksekliğini, lehim fileto yüksekliğini ve köprüleri algılamak. Sistem, hızlı ve doğru 3D ölçümleri sağlayan paralel olarak görüntüleme ve inceleme gerçekleştirir. Bu derinlik tabanlı görüntüleme, yanlış çağrıları ve kaçışları azaltarak kusur algılama doğruluğunu önemli ölçüde iyileştirir.
3D AOI, özellikle kompleks veya yoğun nüfuslu PCB s'i incelerken elektronik üretimi için çeşitli avantajlar sunar. Teknoloji, kusur tespitinde Karmaşık montajlarda kritik olan yükseklik varyasyonlarının ve yüzey özelliklerinin incelenmesine izin veren ayrıntılı topografik verileri yakalar. 3D AOI yüksek doğruluk ve hassasiyet sağlar. Çözme, bükme ve kaldırılmış olası satışlar gibi Sistem sadece üst yüzeyi değil , aynı zamanda üç boyutlu kusurları tespit eder-2D AOI 'lık genellikle kaçırdığı kişiler. bileşenlerin dahil olmak üzere gelişmiş yazılım algoritmaları kenarlarını ve tabanını da denetler, bu da mezarlık ve çarpık parçalar gibi kusurların tespit edilmesini sağlar. Makine öğrenimi , kusur algılama doğruluğunu ve uyarlanabilirliği artırır. 3D AOI Sistemler, manuel yöntemlerden daha hızlı denetim hızları sağlar ve hassas bileşenleri koruyarak fiziksel temas gerektirmez. 3D AOI 'un uyarlanabilirliği, otomotiv, havacılık ve tıbbi cihazlar gibi gelişen PCB karmaşıklığı olan endüstrilere uygundur. Otomatik X-ışını muayenesine kıyasla, 3D AOI, ayrıntılı analiz sağlarken yüzey incelemesi için daha uygun maliyetli olmaya devam etmektedir.
İpucu: 3D AOI, yüksek yoğunluklu ve yüksek güvenilirlik uygulamalarında güvenilirliği etkileyen üç boyutlu kusurların tanımlanmasında mükemmeldir.
Güçlü yönlerine rağmen, 3D AOI bazı sınırlamaları vardır. Sistemler 2D'den 3D AOI, muayene hızını yavaşlatabilen büyük hacim 3D veri işlemek için daha fazla hesaplama gücü gerektirir. Lazer üçgenleme gibi tarama yöntemleri ayrıntılı yüzey taramasını içerir ve 2D AOI ile karşılaştırıldığında verimi azaltabilir. Bu faktörler, maliyet ve hızın ana öncelikler olduğu basit, yüksek hızlı üretim hatları için 3D AOI daha az uygun hale getirir. Üreticiler bu sınırlamaları ileri kusur tespiti ve kapsamlı inceleme ihtiyacına karşı tartmalıdır. daha karmaşık ve pahalıdır AOI, daha yüksek başlangıç yatırım ve bakım maliyetlerine neden olur.
3D AOI Sistemler modern elektronik üretiminde temel araçlar haline gelmiştir. Gelişmiş görüntüleme özellikleri, üreticilerin karmaşık montajları yüksek doğrulukla denetlemelerine olanak tanır. Bu sistemler, geleneksel 2D yöntemlerinin sıklıkla kaçırdığı kusurları tespit etmek için derinlik algısı ve çoklu görüntüleme açıları kullanır.
Birçok endüstri güvenmektedir . , en zorlu muayene görevleri için Teknoloji, binlerce parçanın her saat denetimden geçtiği yüksek hızlı üretim hatlarını destekliyor. Operatörler, süreçleri ayarlamalarına ve kalite standartlarını korumalarına yardımcı olan anında geri bildirim alırlar. 3D AOI'ye
Not: 3D AOI, doğruluktan ödün vermeden denetim hızını korur ve bu da yüksek verimli ortamlar için idealdir.
Üreticiler birkaç kritik uygulama için 3D AOI'yi seçer:
· Minyatürleştirilmiş ve yoğun paketlenmiş bileşenlerin hassas inceleme gerektirdiği yüksek yoğunluklu SMT ve SMD montaj hatları.
· 2D sistemlerle tanımlanması zor olan uygunsuz polarite, yanlış hizalama ve eksik parçalar gibi kusurların tespiti.
· Lehim eklem hacmi ve şeklinin ölçülmesi, speküler yansımalar ve 2D AOI sınırlayan gölgelendirme gibi sorunların üstesinden gelin.
· 2D denetimlerde yanlışlıklara neden olabilecek yönetim kurulu çözgü ve yansıma için tazminat.
· Tüketici elektroniği, otomotiv ve havacılık sektörleri dahil olmak üzere katı kalite gereksinimlerine sahip endüstrilerdeki karmaşık tahtaların incelenmesi.
3D AOI sistemleri güvenilirliğin tehlikeye giremeyeceği ortamlarda mükemmeldir. Örneğin, otomotiv ve havacılık üreticileri, ürün arızalarına yol açabilecek gizli kusurları yakalamak için 3D incelemeye bağlıdır. Tüketici elektronik şirketleri, her cihazın yüksek performans ve güvenlik standartlarını karşılamasını sağlamak için 3D AOI kullanır.
Tipik bir 3D AOI iş akışı, kartın birden fazla açıdan taranmasını içerir. Sistem, her bir bileşenin ve lehim ekleminin yüksekliğini ve hacmini ölçen ayrıntılı bir 3D harita oluşturur. Gelişmiş algoritmalar bu verileri analiz ederek standarttan sapmaları işaretler. Operatörler daha sonra bayraklı öğeleri inceleyebilir ve düzeltici önlem alabilir.
3D AOI'nin esnekliği, yeni tahta tasarımlarına ve gelişen üretim gereksinimlerine uyum sağlamasını sağlar. Elektronik bileşenler daha küçük ve daha karmaşık hale geldikçe, 3D inceleme kalitenin tutarlı kalmasını sağlar. Üreticiler azaltılmış yanlış çağrılardan, gelişmiş kusur tespitinden ve optimize edilmiş üretim süreçlerinden yararlanır.
İpucu: 3D AOI, hızlı tempolu, karmaşık üretim ortamlarında hassas, güvenilir muayeneye ihtiyaç duyan üreticiler için tercih edilen seçimdir.
Tespit yetenekleri, herhangi bir otomatik optik inceleme sisteminin temelini oluşturur. 2D vs 3D AOI karşılaştırmasında, her yöntem benzersiz güçlü ve zayıf yönler sunar. 2D AOI sistemleri, yüzey düzeyinde kusurları tanımlamak için yukarıdan aşağıya görüntülemeye güvenir. Bu sistemler eksik bileşenleri, polarite hatalarını ve lehim macunu yanlış uygulama tespitinde mükemmeldir. Bununla birlikte, derinlik algısı olmadığı için gizli veya hacimsel kusurlarla mücadele ederler.

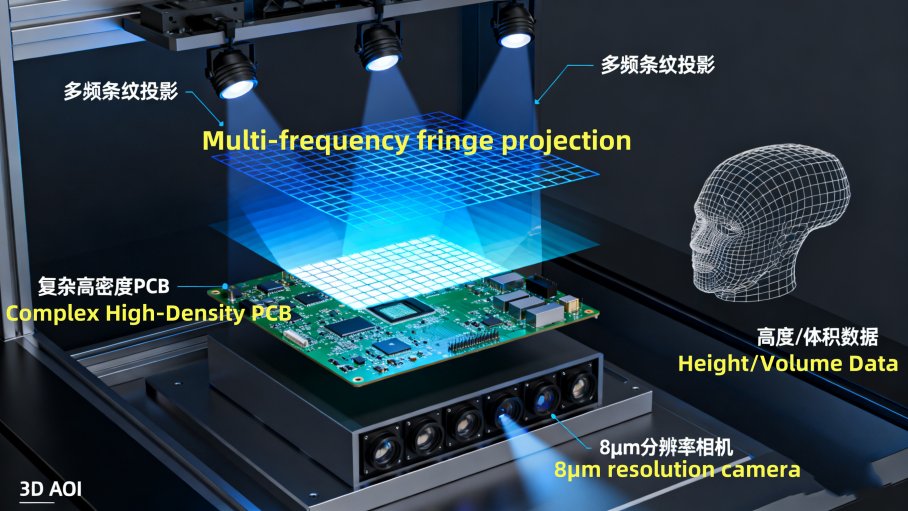

3D AOI sistemleri, tahtanın üç boyutlu bir haritasını oluşturmak için yapılandırılmış ışık ve çoklu kameralar kullanır. Bu yaklaşım, bileşen yüksekliği, kamoritallik ve lehim hacminin hassas ölçülmesine izin verir. Sonuç olarak, 3D AOI kaldırılmış pimler, yetersiz lehim ve paket çarpıklığı gibi sorunları tespit eder - 2D AOI'nin sıklıkla kaçırdığı kaçar.
Aşağıdaki tablo, yanlış pozitif oranlar ve kusur tespit doğruluğundaki farklılıkları vurgulamaktadır:
AOI sistem türü | Yanlış pozitif oran | Kusur tespit doğruluğu | Yanlış negatiflerle ilgili notlar |
Legacy 2D AOI (kural tabanlı) | ~% 50'ye kadar | ~% 85-90 | Derinlik bilgisi eksikliği nedeniyle daha yüksek |
Ai-geliştirilmiş 3D AOI | % 10'un altına düşürüldü (% 4-6) | % 97-99 | 3D derinlik verileri nedeniyle daha düşük |
3D AOI sistemleri yanlış pozitifleri önemli ölçüde azaltır ve genel kusur tespitini iyileştirir. Gelişmiş denetim yeteneklerine ihtiyaç duyan üreticiler, üstün performansı için genellikle 3D AOI'yi seçerler.
Not: 3D AOI, hem yüzey hem de hacimsel kusurları yakalayarak daha kapsamlı bir inceleme sağlar ve bu da karmaşık montajlar için idealdir.
Hız ve maliyet bir AOI sisteminin seçilmesinde kritik bir rol oynar. 2D vs 3D AOI sistemleri bu alanlarda büyük farklılıklar göstermektedir. 2D AOI daha hızlı denetim hızları ve daha düşük başlangıç yatırımları sunar. Bu sistemler daha az karmaşık kurulum ve minimal operatör eğitimi gerektirir. Üreticiler 2D AOI'yi yüksek hacimli ortamlarda hızlı bir şekilde dağıtabilir.
3D AOI sistemleri daha yüksek bir başlangıç satın alma fiyatı ve daha özel kurulum gerektirir. Teknoloji kalibrasyon, sürekli eğitim ve daha fazla hesaplama gücü gerektirir. Bakım maliyetleri de sistem karmaşıklığı nedeniyle daha yüksek olma eğilimindedir. Bununla birlikte, 3D AOI gelişmiş denetim yetenekleri sağlar ve zaman içinde maliyetli kusurları azaltabilir.
Aşağıdaki tablo, sahiplik ve operasyonel taleplerin toplam maliyetini karşılaştırmaktadır:
Bakış açısı | 2D AOI Sistemler | 3D AOI Sistemler |
İlk Satın Alma Fiyatı | 3.200 $ civarında başlar | 110.000 doları aşabilir |
Yıllık Bakım Maliyeti | 5.000 $ ila 15.000 $ (alt uç) | 5.000 $ ila 15.000 $ (daha yüksek son) |
Standart kurulum | Özel kurulum, kalibrasyon ve eğitim | |
Operasyonel talepler | Düşük karmaşıklık | Daha yüksek karmaşıklık, uzmanlaşmış bilgi |
ROI Dikkati | Daha düşük ön ve bakım maliyetleri | Daha yüksek maliyetler, ancak gelişmiş kusur tespiti |
3D AOI sistemleri daha büyük bir yatırım gerektirir, ancak gelişmiş kusur tespiti ve daha az yeniden işleme yoluyla uzun vadeli faydalar sağlar. Daha küçük üreticiler, satın alınabilirliği ve kullanım kolaylığı için 2D AOI'yi tercih edebilir.
Uygulama uygunluğu, baskılı devre kartı düzeneğinin türüne ve gerekli denetim özelliklerine bağlıdır. 2D vs 3D AOI sistemleri her biri farklı üretim ihtiyaçlarına hizmet eder. 2D AOI, çoğunlukla yüzey düzeyinde özelliklere sahip Bu sistemler, SMT hattının standart tahtaları ve erken aşamaları için hızlı, uygun maliyetli denetim sağlar. daha basit PCB düzenekler için en iyi şekilde çalışır.
3D AOI, derinlik ölçümü ve koplanarlık kontrolleri gerektiren karmaşık montajları incelemede mükemmeldir. Teknoloji, bileşen yüksekliği, lehim hacmi ve çarpışmayı içeren kusurları tanımlar. Otomotiv, havacılık ve tıbbi cihazlar gibi endüstriler genellikle katı kalite standartlarını karşılamak için 3D AOI'ye güvenir.
Aşağıdaki tabloda hangi AOI türünün her uygulamaya uyduğunu özetlemektedir:
AOI türü | Uygun PCB montaj türleri | Anahtar denetim özellikleri | Akıl yürütme |
2d AOI | Daha az karmaşık 3D özelliklere sahip daha basit PCB montajlar | Lehim macun yanlış uygulama, polarite hataları, eksik parçalar gibi yüzey seviyesi kusurları | Uygun maliyetli ve hızlı; SMT satırında erken konuşlandırıldı; Yukarıdan aşağıya görüntüleme ile sınırlı |
3D AOI | Daha karmaşık PCB Derinlik ölçümü ve Çekişsellik Kontrolleri gerektiren montajlar | Bileşen yüksekliği, hacim, yetersiz lehim, kaldırılmış pimler, paket çarpıklığı gibi kopyalar gibi kusurlar | Hassas 3D kusur tespiti için yapılandırılmış ışık ve çok açılı kameralar kullanır |
İpucu: Üreticiler otomatik optik denetim sistemlerini panolarının karmaşıklığı ve endüstrisinin güvenilirlik gereksinimleriyle eşleştirmelidir.
2D vs 3D AOI kararı, incelemenin etkinliğini ve bitmiş ürünlerin genel kalitesini şekillendirir. Her sistemin güçlü yönlerini anlayarak, üreticiler denetim sürecini optimize edebilir ve daha iyi sonuçlar elde edebilirler.
Hibrid AOI Sistemler hem 2D hem de 3D denetim teknolojilerinin en iyi özelliklerini bir araya getirir. Üreticiler bu sistemleri modern baskılı devre kartlarının artan karmaşıklığını ele almak için kullanırlar. Bir makinede iki muayene yöntemini birleştirerek, hibrid AOI sistemleri esnek, verimli ve kapsamlı kalite kontrolü sağlar.
Hibrid AOI Sistemler birkaç temel avantaj sunar:
· 2D AOI görünür bileşenler için güvenilir, yüksek kaliteli görüntüleme sağlar . Basit kusurları tespit etmek için iyi çalışır ve muayene maliyetlerini düşük tutar.
· 3D AOI, denetim yeteneklerini gizli lehim derzlerine, yükseklik ölçümlerine ve karmaşık kusur algılamasına genişletir. 2D AOI göremediği sorunları bulur.
· Hibrit sistemler, yeterli olduğu 2d AOI uygulayın ve gelişmiş inceleme için 3D AOI 'a geçin. Bu yaklaşım, kusur kapsamını iyileştirirken zaman ve para tasarrufu sağlar.
· Üreticiler ürünleri hızlı ve verimli bir şekilde denetleyebilir ve inceleme yöntemini her bir tahta alanının özel ihtiyaçları ile eşleştirebilirler.
Yamaha Motor'un Yri-V Hibrid AOI Sistemi, bu teknolojinin pratikte nasıl çalıştığını gösterir. YRI-V, 2D ve 3D muayenesini 4 yönlü bir açısal kamera ve 8 yönlü bir 3D projektörle entegre eder. Bu kurulum, endüstri lideri denetim hızına ve hassasiyetine ulaşır. Sistem, geleneksel AOI sistemleri için zor olan ultra küçük, ince perde bileşenleri ve ayna yüzeyi yüzeylerini incelemede mükemmeldir. YRI-V'deki AI ile çalışan otomasyon, denetim veri oluşturma ve ayarını basitleştirir. Operatörlerin daha az uzmanlaşmış beceriye ihtiyacı vardır, bu da sistemin kullanılmasını kolaylaştırır. Hibrit yaklaşım, çeşitli ve karmaşık PCB bileşenlerinin hızlı ve kesin incelemesini destekler. Kurulların her zamankinden daha küçük, daha yoğun ve daha işlevsel olduğu modern SMT üretiminin taleplerini karşılıyor.
İpucu: Hibrid AOI Sistemler üreticilerin hız, maliyet ve denetim doğruluğunu dengelemelerine yardımcı olur. Günümüz elektronik endüstrisinde 2D vs 3D AOI mücadelesi için pratik bir çözüm sunarlar.
Hibrid AOI sistemleri gelişmeye devam eder. PCB s daha karmaşık hale geldikçe, bu sistemler ürün kalitesi ve güvenilirliğini sağlamada daha büyük bir rol oynayacaktır. Hibrid'e yatırım yapan üreticiler AOI, teknoloji ilerledikçe denetim stratejilerini uyarlama esnekliği kazanırlar.
Kurul karmaşıklığı, herhangi bir basılı devre kartı montajı için doğru AOI sisteminin seçilmesinde merkezi bir rol oynar. Bileşenlerin sayısı, yoğunluk ve gelişmiş paket teknolojilerinin kullanımı arttıkça, üreticiler hem güvenilir hem de tekrarlanabilir denetim verilerine ihtiyaç duyarlar. Çoğunlukla yüzey düzeyinde bileşenlere sahip basit kartlar 2D AOI 'dan yararlanır . Bu sistemler eksik parçaları ve lehimleme hatalarını kontrol etmek için yukarıdan aşağıya görüntüleme kullanır. Hızlı denetim ve maliyet tasarrufu sunarlar, bu da onları yüksek hacimli PCB üretimi için ideal hale getirir.
Bununla birlikte, karmaşıklık arttıkça, 2D AOI zorluklarla karşı karşıyadır. Gölgeler, aydınlatma varyasyonları ve derinlik bilgisi eksikliği etkinliğini sınırlar. Karmaşık PCB genellikle minyatür bileşenler, yoğun düzenler ve çok katmanlı tasarımlar içerir. Bu durumlarda, 3D AOI gerekli hale gelir. 3D AOI Sistemler, yükseklik ve ses seviyelerini yakalamak için birden fazla kamera veya lazer teknolojisi kullanır . Bu sağlar , çarpıtma, kaldırılmış olası satışlar ve eşansarite sorunları gibi kusurları tespit etmelerini - 2D AOI göremediği problemler.
Otomotiv ve endüstriyel elektronik gibi endüstrilerdeki üreticiler, karmaşık tahtalar için 3D AOI 'a güvenmektedir. Bu sistemler IPC-610 standartlarını karşılayan kapsamlı ölçüm verileri sağlar. Bu, süreç sürüklenmesinin erken tespitini sağlar ve sıfır kusurlu hedefleri destekler.
AOI sistem | Minimum tahta karmaşıklığı tipik olarak ele alınır | Maksimum tahta karmaşıklığı tipik olarak ele alınır |
2d AOI | Yüzey düzeyinde denetimlerle daha basit tahtalar; eksik bileşenleri ve lehimleme hatalarını tespit etmek için etkilidir; Hız ve maliyet etkinliğine öncelik verir | Hacimsel veya yüksekliğe bağlı kusurları olmayan daha az karmaşık tahtalar; Genellikle çok katmanlı veya yüksek yoğunluklu panolar için uygun değildir |
3D AOI | Yükseklik ölçümü dahil hacimsel inceleme gerektiren panolar; kaldırılmış olası satışlar ve eşanarite sorunları gibi karmaşık kusurları tespit etmek için uygun | Ayrıntılı 3D kusur tespiti gerektiren yüksek yoğunluklu, çok katmanlı ve karmaşık kart düzenleri; Otomotiv ve endüstriyel elektronik sektörlerinde kullanılır |
İpucu: Yüksek yoğunluklu, çok katmanlı veya minyatür PCB s için 3D AOI, güvenilir inceleme için gereken ölçüm doğruluğunu ve kusur algılamasını sağlar.
Güvenilirlik gereksinimleri endüstriler arasında farklılık gösterir ve AOI seçimini doğrudan etkiler. Otomotiv, havacılık ve tıbbi cihazlar gibi sektörler en yüksek ürün güvenilirliği gerektirir. Bu alanlarda, tek bir kusur bile maliyetli geri çağırmalara veya güvenlik sorunlarına yol açabilir. AOI Sistemler, katı kalite standartlarını karşılamak için tutarlı, doğru muayene sonuçları vermelidir.
AOI seçiminde çeşitli faktörler güvenilirliği şekillendirir :
Faktör | Açıklama |
Muayene türü | AOI}}}}}} 'ın, endüstri ihtiyaçlarını eşleştirerek, bileşen veya SMT seviyesindeki denetleyip denetlemediğini belirler. |
Görüntü çözünürlüğü | Yüksek çözünürlük, yüksek güvenilirlik sektörlerinde yaygın olan küçük kusurları tespit etmek için kritiktir. |
Denetim hızı | Üretim ölçeğiyle eşleşmelidir; Kayıp kusurlar olmadan yüksek verim gereklidir. |
Otomasyon Özellikleri | Otomasyon, kritik endüstrilerde tutarlı kaliteyi destekleyerek insan hatasını azaltır. |
Doğruluk ve güvenilirlik | Sıkı standartları karşılamak ve kusur tespit tutarlılığını sağlamak için temel. |
Diğer sistemlerle entegrasyon | Sakinsiz entegrasyon, otomotiv/havacılıkta tipik karmaşık üretim hatlarını destekler. |
Satış sonrası desteği | Sürekli destek, zorlu sektörlerde uzun vadeli güvenilirlik sağlar. |
AOI Sistemler erken arıza algılamasını mümkün kılar . , maliyetli üretim hatalarını azaltan ve elektronik cihazların güvenilirliğini artıran AI ve 3D görüntüleme dahil olmak üzere gelişmiş AOI teknolojileri, karmaşık PCB tasarımlarına ve daha düşük kusur oranlarına uyum sağlar. Örneğin, AOI ekipmanı, aksi takdirde manuel ve zaman alıcı olacak denetimleri otomatikleştirerek Kusur tespitindeki bu iyileşme, daha yüksek ürün güvenilirliğine ve müşteri memnuniyetine yol açar. kusur oranlarını% 2'den% 0.5'e düşürebilir .
Not: Yüksek güvenilirlik endüstrileri için hakkı AOI sisteminin seçilmesi, her basılı devre kartı montajının en katı kalite standartlarını karşılamasını sağlar.
Bütçe, 2D ve 3D AOI sistemleri arasında seçim yaparken önemli bir husus olmaya devam etmektedir. 2D AOI daha düşük bir başlangıç yatırım ve azaltılmış bakım maliyetleri sunar. Bu sistemler, yüksek hacimli, maliyete duyarlı PCB üretimine odaklanan üreticilere uygundur. Daha basit tahtalar için hızlı muayene sağlarlar ve şirketlerin masrafları kontrol etmesine yardımcı olurlar.
3D AOI Sistemler daha yüksek bir ön yatırım gerektirir. Gelişmiş görüntüleme teknolojisi ve yazılım özellikleri maliyeti artırır. Bakım ve operatör eğitimi de masrafları artırır. Bununla birlikte, 3D AOI, kusur oranlarını azaltarak ve ürün güvenilirliğini artırarak uzun vadeli değer sağlar. Karmaşık PCB s için, 3D AOI 'a yatırım genellikle daha az başarısızlık ve daha az yeniden işleme yoluyla ödenir.
Üreticiler, gelişmiş muayene doğruluğunun faydalarına karşı toplam mülkiyet maliyetini tartmalıdır. Üretim hacmine, ürün karmaşıklığına ve güvenilirlik hedeflerine dayalı AOI ekipmanı seçmek sistemin hem bütçeyi hem de kalite gereksinimlerini karşılamasını sağlar. Uygun eğitim ve düzenli bakım yardımı, yatırım getirisini en üst düzeye çıkarır.
İpucu: Sınırlı bütçeleri ve basit tahtaları olan üreticiler için 2D AOI pratik bir çözüm sunar. Karmaşık elektronik üreten veya yüksek güvenilirlik gerektirenler için, 3D AOI 'a yatırım yapmak uzun vadeli önemli tasarruflara yol açabilir.
Bir AOI sistemi seçmek yalnızca bugünün denetim ihtiyaçlarını karşılamakla ilgili değildir. Üreticiler ayrıca teknoloji ve endüstri gereksinimleri geliştikçe yatırımlarının nasıl performans göstereceğini de düşünmelidir. Elektronik endüstrisi daha fazla minyatürleştirme, daha yüksek bileşen yoğunluğu ve daha katı kalite standartlarına doğru ilerlemeye devam ediyor. Bu eğilimler AOI sistemlerini daha doğru, güvenilir ve veri açısından zengin denetimler sunmaya iter.
2D AOI Sistemler görüntü karşılaştırmasına ve kontrastına dayanır. Bu yaklaşım basit tahtalar için iyi çalışır, ancak karmaşık veya minyatür bileşenlerle mücadele eder. Sonuç olarak, 2D AOI genellikle daha yüksek yanlış çağrı ve kaçış oranları üretir. Yarı 3d veya 2.5D sistemleri bazı iyileştirmeler sunar, ancak yine de benzer sınırlamalarla karşı karşıyadır. Buna karşılık, True 3D AOI Sistemler ölçüm tabanlı inceleme kullanır. Bileşen yüksekliği, lehim eklem hacmi ve kopyarite hakkında doğru veriler sağlarlar. Bu, yanlış çağrıları azaltır ve kaçar, üreticilerin süreçleri optimize etmesine ve sıfır defekt üretimine yaklaşmasına yardımcı olur. Yüksek kaliteli üretim hedefleyen şirketler için, 3D AOI 'a yatırım yapmak, daha yüksek ön maliyetlerle bile mantıklıdır.
Aşağıdaki tablo, geleceğe dayanıklı AOI kararlarını etkileyen temel faktörleri özetlemektedir:
Bakış açısı | Özet |
Sürücüler | Minyatürleştirme, karmaşık elektronik, sıfır defekt ürünlerine olan talep, otomotiv/tıbbi sektörlerde büyüme |
Zorluklar | Yüksek başlangıç maliyeti ve 3D AOI karmaşıklığı, özel programlama ihtiyacı, devam eden güncellemeler |
Fırsatlar | Daha iyi kusur tespiti için AI/ML entegrasyonu, gelişmiş ambalaja genişleme, kullanıcı dostu arayüzler |
Gelecek Eğilimler | True 3D AOI, tahmini analitik için AI/ML'ye geçiş, gerçek zamanlı satır içi denetim, dijital MES/ERP entegrasyonu, sürdürülebilirlik odağı |
Bölgesel pazar trendleri | Asya-Pasifik hacimde liderlik ediyor; Kuzey Amerika/Avrupa yüksek değerli, yüksek güvenilirlik sektörlerine odaklanıyor |
Yatırım Gerekçesi | 3D AOI Yanlış çağrıları azaltır, güvenilir veriler sağlar, sektör 4.0'ı destekler, premium üretim için gereklidir |
İpucu: Geleceği planlayan üreticiler, AI ve makine öğrenimini, gerçek zamanlı veri entegrasyonunu ve dijital üretim sistemleriyle uyumluluğu destekleyen AOI sistemlerini aramalıdır.
AOI teknoloji ilerledikçe, esnek yazılım, modüler donanım ve güçlü satıcı desteği ile sistemler yeni gereksinimlere daha kolay uyum sağlayacaktır. Şirketler ayrıca yazılım güncellemelerinin kolaylığını, yeni bileşen türlerini işleme yeteneğini ve sistemin fabrika veri ağlarıyla entegrasyonunu dikkate almalıdır. Geleceğe hazır bir AOI sistemi seçmek, endüstri standartları ve müşteri beklentileri arttıkça üreticilerin rekabetçi kalmasına yardımcı olur.
Üreticiler seçmelidirken , 3D AOI , basit PCBA düzeneklerinin verimli, uygun maliyetli denetimi için 2D AOI} . , AOI teknolojisini denetim ihtiyaçları , ürün karmaşıklığı ve bütçe sağlayan optimum sonuçları hizalayan karmaşık kartlara uymalıdır. Şirketler, kararları kesinleştirmeden önce AOI satıcılara danışmanlık, deneme yapmak ve sistem kalibrasyonu ve desteğini gözden geçirmekten yararlanır. Karşılaştırma ve karar kılavuzunun yeniden gözden geçirilmesi, seçilen çözümün gelişen üretim gereksinimlerini eşleştirmesine yardımcı olur.
2D AOI tek bir açıdan düz görüntüler kullanarak kartları inceler. 3D AOI, yüksekliği ve hacmi ölçmek için daha karmaşık kusurları tespit ederek çoklu açılar ve yapılandırılmış ışık kullanır.
2D AOI gizli lehim eklem problemlerini tespit edemez. Sadece görünür yüzeyleri denetler. 3D AOI derinlik bilgileri sağlar ve gizli veya hacimsel kusurları tanımlayabilir.
2D AOI yüksek hızlı, yüksek hacimli üretim için en iyi şekilde çalışır. Daha hızlı inceleme ve daha düşük maliyetler sunar. 3D AOI karmaşık kartlara sahip daha yavaş çizgiler.
3D AOI sistemleri daha fazla bakım ve kalibrasyona ihtiyaç duyar. Gelişmiş kameraları ve yazılımları düzenli güncellemeler gerektirir. 2D AOI sistemler daha basit bir bakıma sahiptir.
AOI Sistemler sürecin başlarında kusurları yakalar. Arızalı tahtaların ilerlemesini önlerler. Bu, yeniden çalışmayı azaltır, maliyetleri düşürür ve genel ürün güvenilirliğini artırır.
Hibrid AOI Sistemler hem 2D hem de 3D incelemenin güçlü yönlerini birleştirir. Esnek, kapsamlı bir kapsam sunarlar. Çeşitli tahta karmaşıklığı olan üreticiler genellikle hibrid sistemlerden güçlü getiriler görürler.
Operatörler 2D AOI için temel eğitime ihtiyaç duyarlar. 3D AOI ve hibrid sistemler kalibrasyon ve yazılım kullanımı dahil daha gelişmiş beceriler gerektirir. Birçok satıcı eğitim programları sağlar.
En modern AOI sistemleri MES veya ERP yazılımı ile entegrasyonu destekler. Bu, endüstri 4.0 girişimlerini destekleyerek gerçek zamanlı veri paylaşımı ve süreç kontrolüne izin verir.
