SMT bileşen yerleştirme kayması, bir bileşen alma ve yerleştirme işlemi sırasında amaçlanan ped konumuna monte edilmediğinde meydana gelir. Bu sorun ilk başta küçük görünebilir, ancak lehim köprülenmesine, açık lehim bağlantısına, mezar taşı oluşumuna, zayıf elektrik temasına, yeniden işlemeye ve yeniden akış sonrasında dengesiz ürün kalitesine yol açabilir.
Elektronik üreticileri için yerleştirme sırasındaki bileşenlerin yanlış hizalanması yalnızca bir makine doğruluğu sorunu değildir. Bunun nedeni PCB desteği, meme aşınması, besleyici konumu, görüntü tanıma, lehim pastası durumu, yerleştirme basıncı, kart çarpıklığı veya yanlış program verileri olabilir. İstikrarlı bir SMT süreci, yerleştirme zincirinin her parçasının birlikte çalışmasını gerektirir.
Bu kılavuz en yaygın SMT yerleşim ofseti nedenlerini açıklar ve mühendislerin bunları pratik bir şekilde nasıl giderebileceklerini gösterir.
Bileşen kaydırma, bileşenin tasarlanan ped merkezinden uzağa yerleştirilmesi anlamına gelir. Ofset, X yönünde, Y yönünde, dönüş açısında veya üçünün birleşiminde gerçekleşebilir. Bazı durumlarda bileşen merkezden biraz uzaktadır ve yine de muayeneden geçebilir. Daha ciddi durumlarda gözle görülür lehim kusuruna veya işlevsel arızaya neden olur.
SMT bileşen yerleştirme kayması genellikle çeşitli şekillerde görünür:
İlk olarak bileşen ped merkezinden yanlara doğru hareket edebilir. Bu, küçük çip bileşeni, direnç, kapasitör, diyot ve ince adımlı IC"de yaygındır. İkincisi, bileşen hafifçe dönebilir ve bu da kurşun hizalamasını ve lehim bağlantısı oluşumunu etkileyebilir. Üçüncüsü, bileşen yastığa doğru şekilde inmek yerine lehim pastasının kenarına oturabilir. Dördüncüsü, bileşen yeniden akıtmadan önce doğru görünebilir ancak lehimin ıslanma dengesizliği nedeniyle yeniden akıtma sırasında hareket edebilir.
Her vardiya türü farklı bir ipucu verir. Bir yönde tekrarlanan bir kayma, makine kalibrasyonuna, kart konumlandırmasına veya program dengelemesine işaret edebilir. Rastgele kayma nozül, vakum, besleyici, lehim pastası veya kart desteğinin dengesizliğine işaret edebilir.
Modern SMT üretimi daha küçük bileşen, daha dar ped aralığı ve daha hızlı yerleştirme hızı kullanır. Bu, süreci daha az bağışlayıcı hale getirir. Büyük bir çip bileşeni için kabul edilebilir olan küçük bir yerleştirme ofseti, 0201 bileşeni, BGA, QFN veya ince aralıklı konnektör için ciddi bir sorun yaratabilir.
Bileşen merkezlenmediğinde lehim pastası hacmi artık dengelenmez. Yeniden akış sırasında erimiş lehim, bileşeni doğru konumundan daha da uzaklaştırabilir. Bu, köprüleme, mezar taşı, yetersiz lehim, çarpık bileşen veya gizli bağlantı zayıflığı yaratabilir.

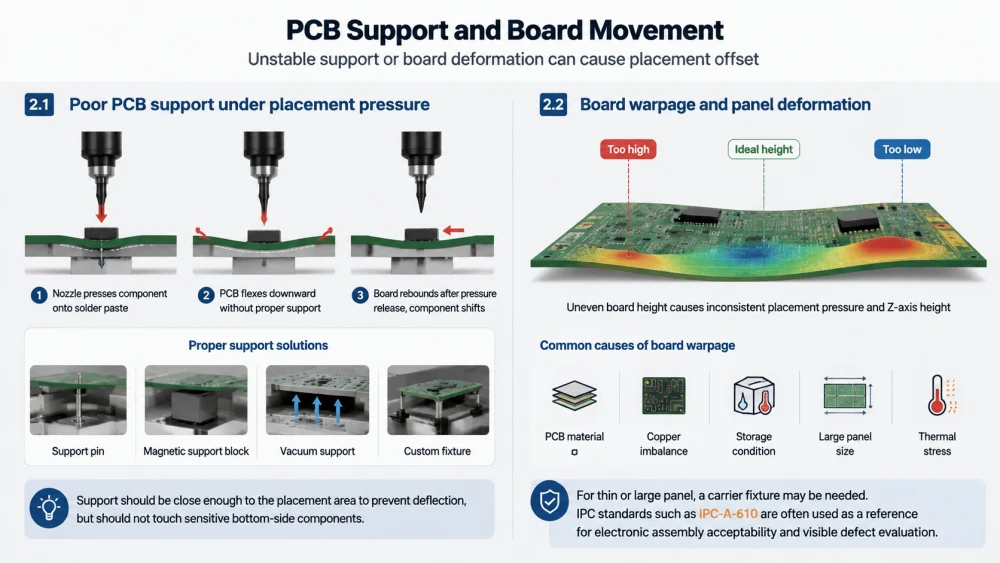

En çok gözden kaçırılan SMT yerleştirme ofset nedenlerinden biri, kararsız PCB desteğidir. Tahta yerleştirme sırasında hareket ederse, bükülürse, titrerse veya düzgün şekilde sıkıştırılmazsa, yüksek hassasiyetli bir yerleştirme makinesi bile istikrarlı sonuçlar sağlayamaz.
Yerleştirme sırasında nozül, bileşeni lehim pastasının üzerine bastırır. Eğer PCB alttan desteklenmiyorsa tahta aşağı doğru esneyebilir. Tahta geri teptiğinde bileşen hafifçe kayabilir. Bu özellikle ince tahta, büyük panel, esnek PCB veya eşit olmayan bileşen dağılımına sahip tahtada yaygındır.
Mühendisler destek piminin, manyetik destek bloğunun, vakum desteğinin veya özel fikstürün doğru konumlandırılıp konumlandırılmadığını kontrol etmelidir. Destek, sapmayı önlemek için yerleştirme alanına yeterince yakın olmalı, ancak alt kısımdaki hassas bileşene temas etmemelidir.
PCB çarpıklığı panel boyunca farklı yüksekliklere neden olabilir. Tahtanın bir alanı beklenenden yüksek veya alçaksa yerleştirme basıncı ve Z ekseni yüksekliği tutarsız hale gelebilir. Bazı bileşenlere çok sert basılabilirken bazıları lehim pastasına çok az temas edebilir.
Kart çarpıklığı PCB malzemeden, bakır dengesizliğinden, depolama koşulundan, panel boyutundan veya termal gerilimden kaynaklanabilir. İnce veya büyük paneller için taşıyıcı aparata ihtiyaç duyulabilir. gibi IPC standartları IPC-A-610 genellikle elektronik montajın kabul edilebilirliği ve görünür kusur değerlendirmesi için referans olarak kullanılır.
Nozul, SMT makinesi ile bileşen arasındaki doğrudan temas noktasıdır. Nozül bileşeni güvenli ve merkezi bir şekilde alamazsa yerleştirme kayması olasılığı çok yüksektir.
Aşınmış bir nozul, düzlüğünü veya hava sızdırmazlık özelliğini kaybedebilir. Kirli bir nozulun toplama yüzeyinde akı kalıntısı, toz, lehim parçacığı veya yapışkan malzeme bulunabilir. Yanlış nozul boyutu, bileşen gövdesiyle eşleşmeyebilir, bu da dengesiz toplamaya ve hatalı merkezlemeye neden olabilir.
Küçük bileşenler için memenin durumu kritiktir. Nozül çok büyükse bant cebindeki bitişik bileşene temas edebilir. Çok küçük olması halinde yeterli tutma kuvveti sağlayamayabilir. Nozul ucu hasar görürse, hızlı kafa hareketi sırasında bileşen dönebilir.
Vakum sorunları, bileşenin alma ve yerleştirme arasında hareket etmesine neden olabilir. Vakum basıncı zayıfsa, kararsızsa veya gecikmeliyse bileşen nozül ucu üzerinde kayabilir. Bu genellikle rastgele yerleştirme ofseti, düşen bileşen veya aralıklı tanıma hatası olarak görünür.
Mühendisler nozulu, vakum filtresini, vakum borusunu, kafa contasını, ejektörü ve vakum sensörü değerini incelemelidir. Sabit bir vakum eğrisi genellikle makinenin bir alarm rapor edip etmediğini kontrol etmekten daha kullanışlıdır.

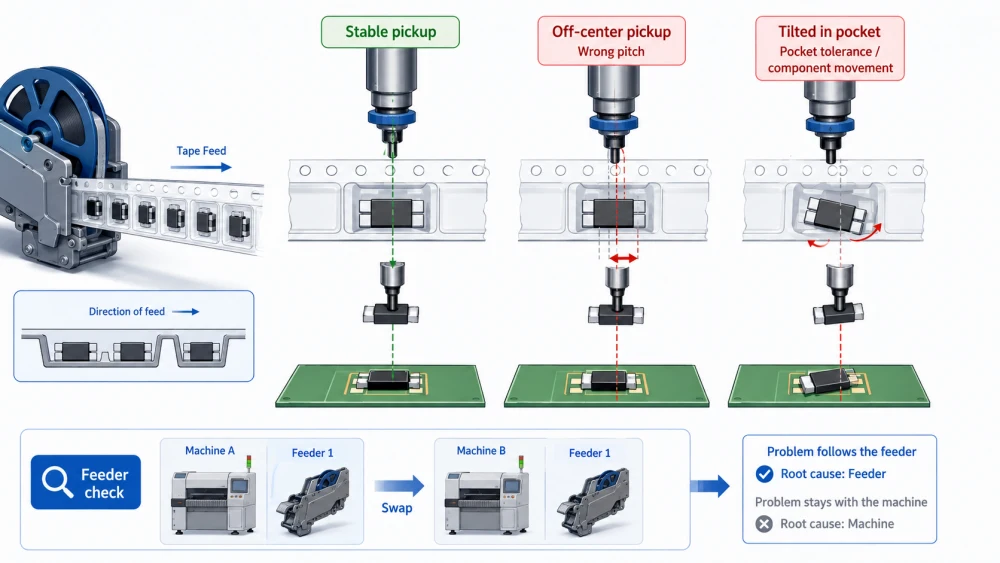

Besleyici hatası, yerleştirme sırasında bileşenin yanlış hizalanmasının bir diğer önemli nedenidir. Bileşen bant cebinde doğru şekilde sunulmazsa, püskürtme ucu onu merkezin dışına çıkarabilir. Makine onu yine de yerleştirebilir ancak bileşenin konumu kayabilir veya dönebilir.
Besleyici adımı, bant ilerlemesi veya alma koordinatları yanlış olduğunda bileşen, alma anında püskürtme ucu merkezinin altına oturmayacaktır. Bu dengesiz bir başlatma yaratır. Görüntü sistemi küçük hataları düzeltebilir ancak zayıf bir mekanik algılama durumunu tam olarak çözemez.
Yaygın belirtiler arasında tekrarlanan toplama hatası, bileşenin nozül üzerinde belirli bir açıda durması, yüksek reddetme oranı ve yalnızca tek bir besleyici konumunda görünen yerleştirme ofseti yer alır. Sorun, konum değiştirdikten sonra besleyicide ortaya çıkıyorsa, temel neden muhtemelen besleyicidir.
Bazı bileşenler, alınmadan önce bant cebinin içinde hareket edebilir. Bu, çok küçük bileşenler, gevşek ambalaj, hasarlı taşıyıcı bant veya besleyici indeksleme sırasındaki titreşim nedeniyle meydana gelebilir. Bileşen cepte zaten eğilmiş veya kaydırılmışsa nozül onu yanlış merkezden alabilir.
Mühendisler, besleyici kapak bandının gerginliğini, dişli kavramasını, besleyici kalibrasyonunu, toplama yüksekliğini ve bileşen cebi durumunu kontrol etmelidir. Malzeme paketleme kalitesi yerleştirme stabilitesini doğrudan etkileyebilir.

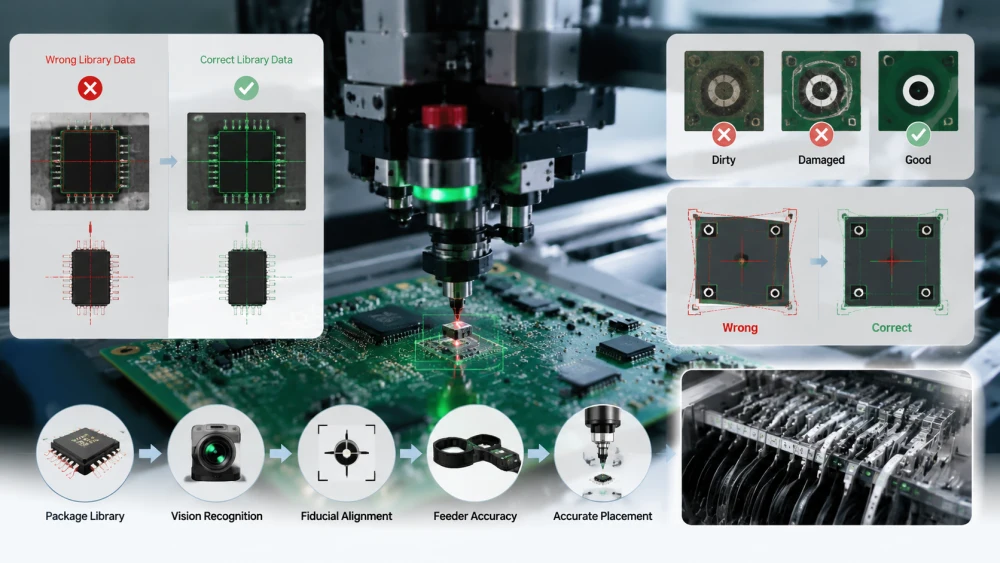

SMT yapay görme, yerleştirmeden önce bileşen konumunu düzeltmek için tasarlanmıştır. Ancak görüntü verileri, aydınlatma, paket kitaplığı veya referans tanıma yanlışsa makine hatalı bir ofset hesaplayabilir.
Her bileşenin doğru boyuta, gövde taslağına, uç konumuna, kalınlığa, polariteye ve tanıma parametresine ihtiyacı vardır. Bileşen kitaplığı verileri yanlışsa kamera yanlış kenar veya merkez noktasını tanıyabilir. Makine daha sonra bileşeni yanlış düzeltme değerine göre yerleştirebilir.
Bu, yeni ürün tanıtımından, bileşen değişiminden, kitaplığın kopyalanmasından veya manuel veri düzenlemesinden sonra yaygındır. Mühendisler, özellikle hemen hemen aynı görünen ancak farklı gövde boyutuna veya kurşun geometrisine sahip benzer paket türleri için, gerçek bileşeni kitaplık verileriyle karşılaştırmalıdır.
Eğer pano referansı kirliyse, hasarlıysa, kötü tasarlanmışsa veya yanlış tanınmışsa, panonun koordinat sisteminin tamamı kayabilir. Bu durumda birçok bileşen benzer yönde ofset gösterebilir. Sorun yerleştirme başlığı olmayabilir; pano hizalama referansı olabilir.
Referans işaretlerinin net kontrastı, yeterli açıklığı ve sabit lehim maskesi tanımı olmalıdır. Makine, yerleştirme başlamadan önce doğru referans noktasını tutarlı bir şekilde tanımalıdır.
Görüş, besleyici, toplama ve püskürtme ucu semptomlarını birbirine bağlayan daha geniş bir sorun giderme çerçevesi için mühendisler bu da inceleyebilir SMT alma ve yerleştirme sorun giderme kılavuzunu .
Bazı yerleştirme kaymaları yerleştirme makinesinin kendisinden kaynaklanmaz. Bileşen doğru şekilde yerleştirilebilir ancak lehim pastasının durumu, yeniden akış öncesinde veya sırasında hareket etmesine neden olur.
Lehim pastası hacmi iki ped arasında eşit değilse, yeniden akış sırasında bileşen daha güçlü bir ıslatma kuvveti ile yana doğru çekilebilir. Bu, mezar taşı, çarpıklık ve küçük talaş hareketinin yaygın bir nedenidir.
Düzensiz macun hacmi, kalıbın tıkanmasından, kötü kalıp tasarımından, yanlış açıklık oranından, yetersiz temizlemeden, kötü silecek basıncından veya kararsız yazdırma hızından kaynaklanabilir. SPI verileri, vardiyanın yerleştirmeden önce mi yoksa yeniden düzenlemeden sonra mı başladığını doğrulamaya yardımcı olabilir.
Lehim pastası, yeniden akıtılmadan önce bileşeni yerinde tutmalıdır. Yapıştırma kuvveti zayıfsa, bileşen levhanın aktarılması, konveyörün titreşimi veya yakındaki bileşenin yerleştirilmesi sırasında hareket edebilir. Çok uzun süre maruz kalan macun kuruyabilir, yanlış şekilde saklanan macun ise istikrarlı yazdırma ve tutma performansını kaybedebilir.
Proses ekipleri macunun saklanmasını, çözülmesini, karıştırılmasını, yazdırma aralığını ve şablon temizliğini kontrol etmelidir. IPC J-STD-001 standardı, lehimli elektrik ve elektronik montaj prosesi gereksinimleri için faydalı bir referanstır.

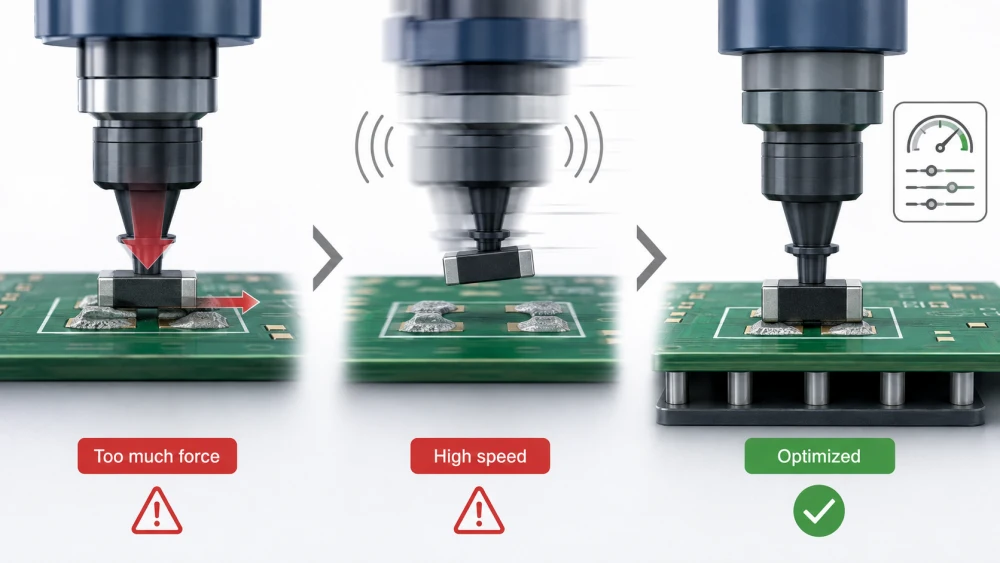

Makine ayarları yerleştirme doğruluğunu doğrudan etkileyebilir. Düşük hızda iyi çalışan bir program, eğer hızlanma, yerleştirme kuvveti veya Z ekseni yüksekliği optimize edilmemişse, tam üretim hızında ofset oluşturabilir.
Yerleştirme kuvveti çok yüksekse, bileşen yavaşça inmek yerine lehim pastası üzerinde kayabilir. Bu durum daha çok macun birikintisinin fazla olduğu, tamponun küçük olduğu veya bileşenin pürüzsüz bir alt yüzeye sahip olduğu durumlarda ortaya çıkar.
Aşırı kuvvet aynı zamanda hassas bileşenlere zarar verebilir veya gizli gerilim yaratabilir. Mühendisler yerleştirme kuvvetini bileşen tipine, paket boyutuna, kart desteğine ve yapıştırma durumuna göre optimize etmelidir.
Yüksek yerleştirme hızı çıktıyı artırır ancak aynı zamanda titreşimi, hızlanma gerilimini ve bileşenin hareket riskini de artırır. Kafa çok agresif hareket ederse, bileşen yerleştirmeden önce nozül üzerinde kayabilir. Kart desteği zayıfsa, yüksek hızlı yerleştirme ofseti daha da kötüleştirebilir.
Pratik bir yaklaşım sorun giderme sırasında hızı geçici olarak azaltmaktır. Vardiya iyileşirse süreç ekibi, tam üretim hızına dönmeden önce hızlanmayı, yerleştirme sırasını, destek durumunu veya nozül seçimini ayarlayabilir.
Yeniden akıtma sonrasında görülen her ofset bir yerleştirme hatası değildir. Bir bileşen yeniden akıştan önce doğru şekilde monte edilebilir ve ısıtma işlemi sırasında hareket etmeye devam edebilir.
Bir ped üzerindeki lehim diğer tarafa göre daha hızlı eridiğinde veya ıslandığında, yüzey gerilimi bileşeni merkezden uzaklaştırabilir. Bu, özellikle ped tasarımı, macun hacmi veya termal dağılım dengesiz olduğunda, küçük talaş bileşenlerinde yaygındır.
Mühendisler yeniden akış öncesi AOI veya mikroskop incelemesini yeniden akış sonrası incelemeyle karşılaştırmalıdır. Bileşen yeniden akıtmadan önce ortalanmış ancak yeniden akıtmadan sonra kaydırılmışsa, temel neden muhtemelen yerleştirme makinesinin doğruluğu değil, lehimleme işlemidir.
Depolama ve pişirme kontrol edilmezse, neme duyarlı bileşen yeniden akış sırasında öngörülemeyen şekilde davranabilir. JEDEC J-STD-033, neme ve yeniden akışa duyarlı yüzeye monte cihaz için kullanım kılavuzu sağlar. Zayıf nem kontrolü, özellikle IC paketi, BGA ve yüksek değerli bileşen için proses riskini artırabilir.
Termal profil de gözden geçirilmelidir. Çok hızlı rampa hızı, eşit olmayan ısıtma veya dengesiz konveyör hızı, lehimin ıslatma dengesini ve bileşen stabilitesini etkileyebilir.

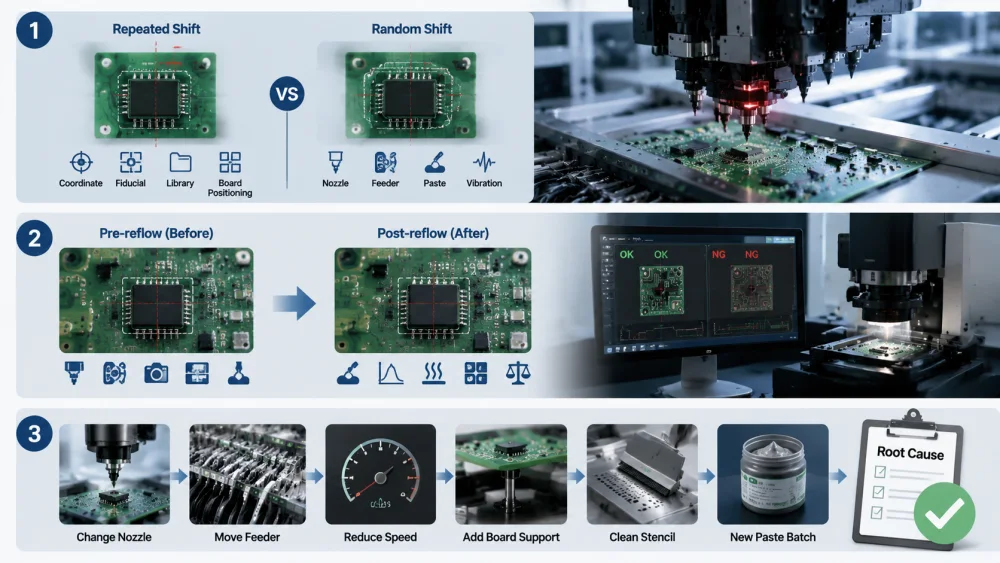

İyi bir sorun giderme yöntemi, makinenin nedenini maddi nedenden ve süreç nedeninden ayırır. Bu yapı olmadan ekipler birçok ayarı değiştirebilir ancak gerçek nedeni bulamayabilir.
Aynı bileşen her kartta aynı yönde kayıyorsa bunun olası nedeni program koordinatı, referans noktası, bileşen kitaplığı, kart konumu veya şablon hizalamasıdır. Kayma rastgele görünüyorsa bunun olası nedeni nozül, vakum, besleyici, macun yapışma kuvveti, levha titreşimi veya malzeme değişimidir.
Bu basit ayrım, mühendislerin zaman kaybetmekten kaçınmasına yardımcı olur. Tekrarlanan bir ofset, bir koordinat veya kurulum problemi gibi ele alınmalıdır. Rastgele bir kayma, bir kararlılık sorunu gibi ele alınmalıdır.
Yeniden akış öncesi inceleme, arızanın gerçek aşamasını belirlemenin en iyi yollarından biridir. Bileşen yeniden akıtmadan önce zaten kaydırılmışsa yerleştirme makinesine, besleyiciye, nozüle, görüşe, PCB desteğe ve macun tutma kuvvetine odaklanın. Bileşen yalnızca yeniden akıtıldıktan sonra kayarsa lehim pastası hacmine, ped tasarımına, termal profile ve ıslatma dengesine odaklanın.
AOI, SPI, makine yerleştirme raporu ve manuel mikroskop kontrolü birlikte kullanılmalıdır. Bir veri kaynağı nadiren hikayenin tamamını anlatır.
Mühendisler her seferinde bir faktörü değiştirerek nedeni izole edebilirler. Örneğin, nozülü değiştirin, besleyiciyi başka bir şeride taşıyın, yerleştirme hızını azaltın, PCB desteği ekleyin, kalıbı temizleyin veya yeni bir lehim macunu partisi çalıştırın. Kusur bir öğeden kaynaklanıyorsa, o öğe en güçlü şüpheli haline gelir.
Bu yöntem tahmin etmekten daha yavaştır ancak güvenilir süreç öğrenmesi sağlar. Ayrıca ekiplerin gelecekteki üretim için SMT yerleştirme dengeleme nedenlerinden oluşan bir veritabanı oluşturmasına da yardımcı olur.
SMT bileşen yerleştirme değişikliği genellikle tek bir makine hatasından değil, küçük süreç sorunlarından oluşan bir zincirden kaynaklanır. En yaygın nedenler arasında zayıf PCB desteği, aşınmış nozul, kararsız vakum, besleyici toplama hatası, yanlış görüş verileri, düzensiz lehim pastası, aşırı yerleştirme basıncı ve yeniden akış ıslatma dengesizliği yer alır.
Mühendisler öncelikle vardiyanın tekrarlı mı yoksa rastgele mi olduğuna karar vermeli, ardından yeniden akış öncesi ve yeniden akış sonrası inceleme verilerini karşılaştırmalıdır. Bu, yerleştirme hatasını lehimleme hareketinden ayırmaya yardımcı olur. İstikrarlı üretim, doğru makine kurulumuna, temiz malzeme kullanımına, kontrollü lehim pastası baskısına ve düzenli bakıma bağlıdır.
I.C.T, SMT hat planlama, seçme ve yerleştirme süreci desteği, yeniden akışlı lehimleme, inceleme, eğitim ve sorun giderme rehberliği dahil olmak üzere profesyonel tek noktadan SMT çözümle elektronik üreticilerini destekler. Yerleştirme kusurlarını azaltmak ve üretim istikrarını artırmak isteyen fabrikalar için, sürecin eksiksiz bir görünümü genellikle tek bir makine parametresinin tek başına ayarlanmasından daha değerlidir.
Ana neden genellikle yerleştirme sürecinin dengesiz kontrolüdür. Bu, zayıf PCB desteği, yanlış toplama konumu, aşınmış nozul, zayıf vakum, yanlış görüş verileri veya düzensiz lehim pastasını içerebilir. Kaydırma aynı yönde tekrarlanırsa mühendisler program koordinatlarını, referans tanımayı ve bileşen kitaplığı verilerini kontrol etmelidir. Kayma rastgele ise bunun nedeni daha çok nozül durumu, besleyici stabilitesi, tahta titreşimi veya macun yapışma kuvvetidir.
En iyi yöntem, yeniden akıtmadan önce ve sonra tahtayı incelemektir. Bileşen yeniden akıtılmadan önce zaten merkezden uzaktaysa sorun yerleştirme, alma, görme, besleyici veya kart desteğiyle ilgilidir. Bileşen yeniden akıştan önce ortalanmış ancak yeniden akıştan sonra kaydırılmışsa sorun büyük olasılıkla lehim pastası hacmi, ped tasarımı, termal profil veya ıslatma dengesizliğinden kaynaklanmaktadır. SPI ve yeniden düzenleme öncesi AOI bu karşılaştırma için çok faydalıdır.
Evet, lehim pastası bileşenlerin yanlış hizalanmasına neden olabilir veya kötüleşebilir. Macun hacmi eşit değilse bileşen açılı durabilir veya yeniden akış sırasında hareket edebilir. Yapıştırma yapışma kuvveti çok zayıfsa, bileşen, levha aktarımı sırasında veya yeniden akmadan önce titreşim sırasında kayabilir. Yerleştirme ofseti lehim kusuruyla birlikte göründüğünde, macunun saklanması, açık kalma süresi, şablon temizliği, baskı basıncı ve açıklık tasarımının tümü kontrol edilmelidir.
Yalnızca bir bileşen türü değiştiğinde temel neden genellikle söz konusu paketle ilgilidir. Nozul, bileşen gövdesiyle eşleşmeyebilir, besleyici cebi harekete izin verebilir, görüntü kitaplığı yanlış boyut verilerine sahip olabilir veya ped tasarımı lehimin eşit olmayan şekilde ıslanmasına neden olabilir. Mühendisler, tam olarak bu konum için bileşen çizimini, paket kitaplığını, toplama konumunu, nozül tipini, besleyici durumunu ve macun birikintisini kontrol etmelidir.
Bir fabrika, kararlı bir kontrol rutini oluşturarak SMT yerleştirme ofsetini azaltabilir. Buna nozul aşınmasının kontrol edilmesi, vakum yolunun temizlenmesi, besleyicinin kalibre edilmesi, görüntü kitaplığının doğrulanması, PCB desteğinin iyileştirilmesi, SPI verilerinin izlenmesi ve yeniden akış öncesi AOI ile yeniden akış sonrası kusurun karşılaştırılması dahildir. Yüksek hacimli üretim için ekiplerin, bileşen konumu, besleyici numarası, nozül numarası ve üretim partisine göre vardiya modellerini kaydetmesi gerekir. Bu, sorun gidermeyi daha hızlı hale getirir ve tekrarlanan arızaları önler.
SMT yerleştirme sırasında bileşen kayması pratik bir süreç uyarısıdır. Mühendislere, yerleştirme zincirinin bir bölümünün artık ürün gereksinimi için yeterince kararlı olmadığını bildirir. Bunun nedeni makinenin doğruluğu, malzeme sunumu, lehim pastası davranışı, kart desteği veya yeniden akış dengesinden kaynaklanabilir.
Sorunu sistematik olarak çözen fabrikalar yeniden çalışmayı azaltabilir, malzeme maliyetini koruyabilir ve uzun vadeli ürün güvenilirliğini artırabilir. Bir üretim ekibi tekrarlanan SMT yerleştirme ofseti veya açıklanamayan bileşen hareketi ile karşı karşıya kalırsa, I.C.T, tüm SMT hat prosesinin gözden geçirilmesine yardımcı olabilir ve ekipmandan proses optimizasyonuna kadar pratik tek elden destek sağlayabilir.
