Türk dili Görüntüleme sayısı:0 Yazar:Vinci Zhang Gönderildi: 2026-08-19 Kaynak:Bu site
Bir bileşen bandının ucunu başka bir makaranın başlangıcına bağlamak için bir SMT ekleme makinesi kullanılır, böylece SMT hattı daha az kesinti ile çalışmaya devam edebilir. Basit bir ifadeyle, operatörlerin besleyicide veya alma ve yerleştirme aşamasında uzun duraklamalar yaratmadan bileşen makaralarını daha hızlı değiştirmelerine yardımcı olur.
Sık sık makara değişimi yapan fabrikalar için SMT ekleme makinesinin nasıl çalıştığını anlamak önemlidir çünkü malzeme değişimi hat verimliliğini, besleyici stabilitesini ve üretim çıktısını doğrudan etkiler. İyi bir birleştirme işlemi, bileşenlerin makaradan besleyiciye ve yerleştirme makinesine sorunsuz bir şekilde hareket etmesini sağlar.
Bu makalede, bir SMT ekleme makinesinin ne olduğu, otomatik bant ekleme işleminin nasıl çalıştığı ve bileşen makaralı ekleme makinesinin neden modern SMT üretiminin önemli bir parçası haline geldiği açıklanmaktadır.

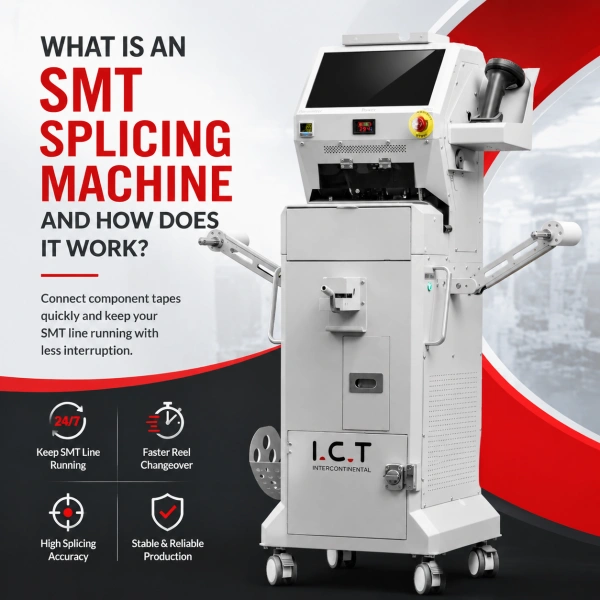

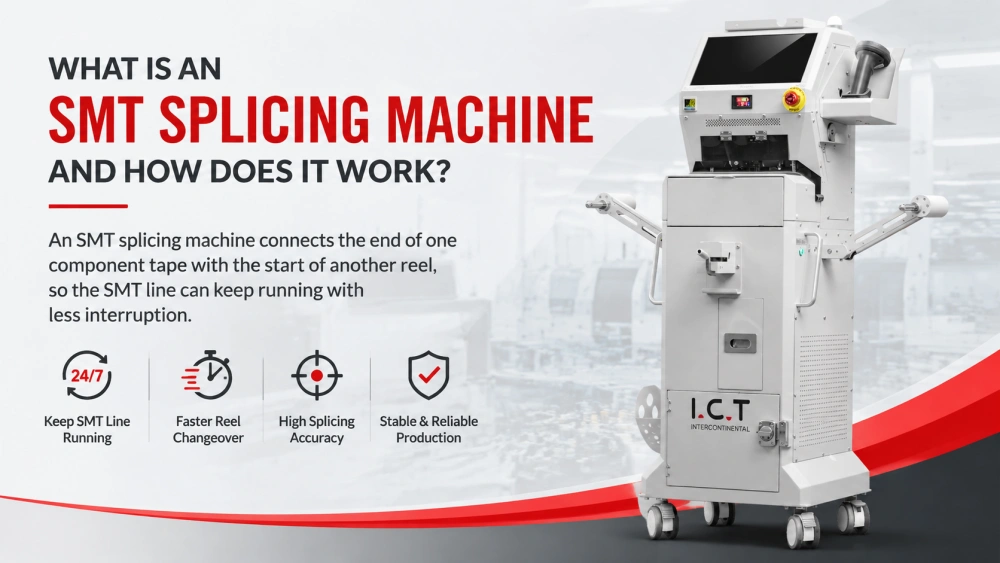

SMT birleştirme makinesi, bileşen makarasının değiştirilmesi sırasında iki taşıyıcı bandı birleştirmek için tasarlanmış bir ekipman parçasıdır. Hattı durdurmak, boş bir makarayı çıkarmak ve bir sonraki makarayı manuel olarak hazırlamak yerine operatör, yeni makarayı mevcut bant yoluna bağlamak için birleştirme makinesini kullanabilir.
Amaç sadece bandı bağlamak değildir. Gerçek amaç, aksama süresini azaltmak, geçiş doğruluğunu artırmak ve üretim hattını bileşenlerle donatılmış halde tutmaktır.
SMT üretiminde elektronik bileşenler genellikle taşıma bandı ve makara ambalajında tedarik edilir. Taşıyıcı bant, bileşenleri ceplerde tutar ve koruyucu bant, bunları yerleştirme makinesi tarafından alınmadan önce korur.
Üretim sırasında besleyici bandı ileri doğru çeker. Bir makara neredeyse boşaldığında, sonraki makaranın doğru şekilde bağlanması gerekir. SMT birleştirme makinesi, beslemenin minimum kesintiyle devam edebilmesi için iki bandın birleştirilmesine yardımcı olur.
Güvenilir bir birleştirme işlemi olmadığında her makara değişimi küçük bir üretim durağına dönüşebilir. Yoğun bir SMT hattında bu küçük duraklar hızla toplanır. Operatörlerin vardiya sırasında çok sayıda makarayı değiştirmesi gerekiyorsa, zayıf geçiş kontrolü tüm hattın etkin çıktısını azaltabilir.
Bir SMT ekleme makinesi özellikle fabrikanın aşağıdakilere ihtiyacı olduğunda kullanışlıdır:
Daha kısa makara değiştirme süresi
Daha kararlı besleyici çalışması
Daha az operatöre bağlı manuel çalışma
Daha iyi malzeme değiştirme kontrolü
Daha düşük bant yanlış hizalama riski

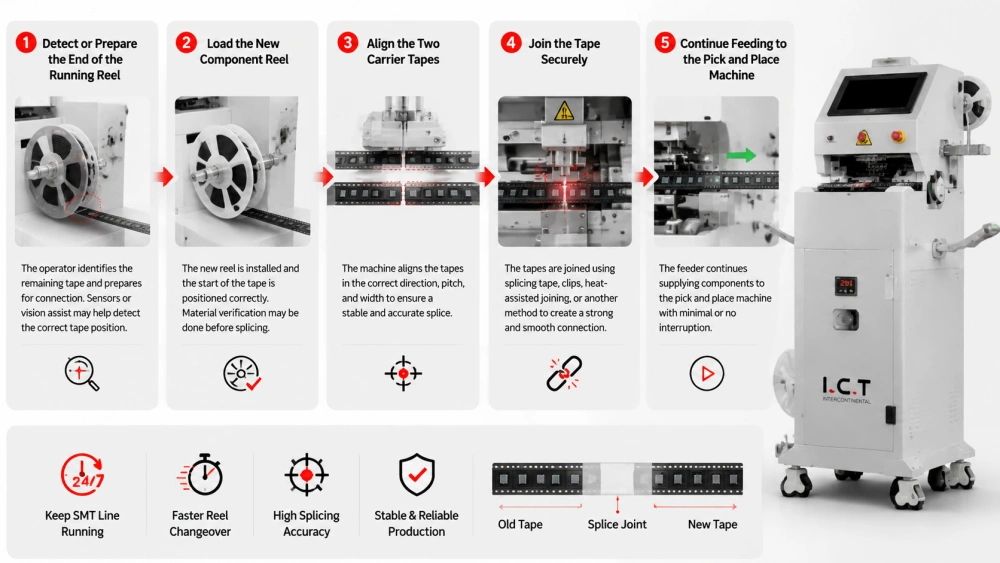

Temel çalışma prensibi basittir. Makine, besleyicinin uzun bir kesinti olmadan malzemeyi çekmeye devam edebilmesi için iki bileşenli bantları hazırlar, hizalar ve birleştirir.
Makine tasarımları farklılık gösterse de çoğu otomatik veya yarı otomatik model benzer çalışma mantığını izler.
İşlem, mevcut bileşen makarası boşalmaya yakın olduğunda başlar. Operatör kalan bandı tanımlar ve bağlantıya hazırlar. Daha gelişmiş sistemlerde sensörler veya görsel yardım, doğru bant konumunun tespit edilmesine yardımcı olabilir.
Bu adım önemlidir çünkü ekleme noktasının temiz ve doğru olması gerekir. Bant ucu hasarlıysa, dengesizse veya yanlış konumlandırılmışsa son bağlantı besleyicinin hareketini etkileyebilir.
Daha sonra operatör yeni makarayı hazırlar. Yeni bandın başlangıcı, eski bandın ucuyla birleştirilebilmesi için doğru konumlandırılmalıdır.
Kontrollü bir malzeme değiştirme sisteminde bu aşama aynı zamanda malzeme doğrulamasını da içerebilir. Örneğin operatör, ekleme işlemini tamamlamadan önce parça numarasını, makara barkodunu, parti bilgisini veya besleyici atamasını kontrol edebilir.
Doğru hizalama, en önemli parçalarından biridir otomatik bant ekleme işleminin . İki bandın yönü, aralığı ve genişliği aynı olmalıdır. Hizalama zayıfsa besleyici sıkışabilir veya bileşen cep sırası dengesiz hale gelebilir.
İyi bir bileşen makara birleştirme makinesi, bantların tutarlı bir şekilde konumlandırılmasına yardımcı olur. Bu, operatörler üzerindeki beceri baskısını azaltır ve değişim sürecinin farklı vardiyalarda tekrarlanmasını kolaylaştırır.
Hizalamanın ardından makine eski ve yeni bantları birleştirir. Makine tipine bağlı olarak bu, yapıştırma bandı, klips, ısı destekli birleştirme veya başka bir mekanik birleştirme yöntemini içerebilir.
Bağlantı yeri besleyiciden geçebilecek kadar güçlü, ancak beslemeyi engellemeyecek kadar da pürüzsüz olmalıdır. Bu denge önemlidir. Zayıf bir bağlantı ayrılabilir, hacimli veya düzensiz bir bağlantı ise besleyici direncine neden olabilir.
Ekleme işlemi tamamlandıktan sonra besleyici, alma ve yerleştirme makinesine bileşenleri sağlamaya devam edebilir . Amaç, makaralar arasındaki geçişin, yerleştirmede çok az kesinti veya hiç kesinti olmaksızın mümkün olduğu kadar yumuşak olmasıdır.
Eklemenin değerli olduğu yer burasıdır. Her makara değişimini bir nokta olarak ele almak yerine sürekli üretimi destekler.

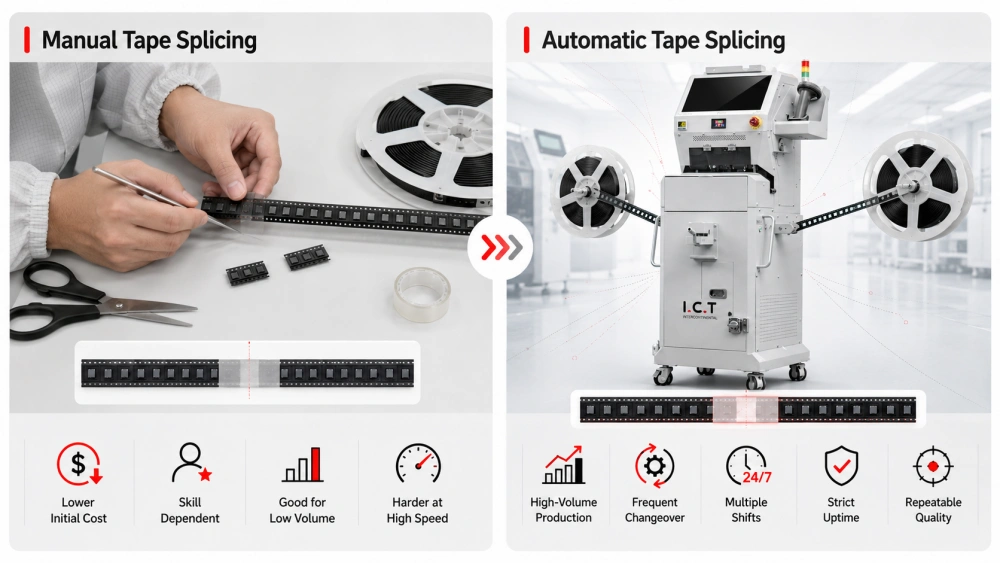

SMT bant ekleme işlemi manuel olarak veya otomatik ekipmanlarla yapılabilir. Her iki yöntem de işe yarayabilir ancak stabilite ve verimlilik farklıdır.
Manuel birleştirme genellikle operatörün bantları elle kesmesine, hizalamasına ve birleştirmesine bağlıdır. Daha düşük bir başlangıç yatırımı gerektirebilir, ancak sonuç büyük ölçüde beceri ve dikkat bağlıdır.
Manuel birleştirme, düşük hacimli hatlar, basit ürünler veya sınırlı makara değişimi olan fabrikalar için uygun olabilir. Ancak üretim hızı arttıkça manuel operasyonun kontrolü zorlaşır.
Otomatik bant ekleme işlemi, bandı konumlandırma, kesme, hizalama ve birleştirme gibi önemli adımları standartlaştırmak için ekipman kullanır. Bu tutarlılığı artırır ve insan hatası olasılığını azaltır.
Otomatik birleştirme genellikle aşağıdaki özelliklere sahip fabrikalar için daha iyidir:
Yüksek hacimli SMT üretim
Sık malzeme değişimi
Çoklu üretim vardiyaları
Sıkı çalışma süresi gereksinimleri
Tekrarlanabilir operasyon kalitesine yönelik talep
Malzeme değiştirme stratejisine daha geniş bir bakış açısı için okuyabilirsiniz SMT yapıştırma makinesi ve malzeme değiştirme kılavuzunu .
Bir bileşen makara birleştirme makinesi kompakt görünebilir, ancak genellikle makara birleştirmeyi daha hızlı ve daha güvenilir hale getirmek için çeşitli işlevleri birleştirir.
Konumlandırma alanı eski ve yeni taşıyıcı bantları yerinde tutar. Bu alan, bantların birleştirmeden önce hizalanmasını sağlamaya yardımcı olur. Sabit konumlandırma özellikle küçük bileşenler ve dar bantlar için önemlidir.
Bazı makinelerde bant uçlarını hazırlamak için bir kesme veya düzeltme mekanizması bulunur. Temiz bir kesim, daha iyi bir birleştirme oluşturmaya yardımcı olur ve besleyicide düzensiz hareket riskini azaltır.
Ekleme ünitesi asıl birleştirme işlemini gerçekleştirir. Makine tasarımına bağlı olarak ekleme bandı uygulayabilir, bağlantı noktasına basabilir veya başka bir bağlantı türünü tamamlayabilir.
Gelişmiş makineler sensörleri, barkod taramayı veya görsel incelemeyi içerebilir. Bu işlevler yanlış malzeme yüklemesinin azaltılmasına ve proses izlenebilirliğinin geliştirilmesine yardımcı olur.
Örneğin, SMT otomatik akıllı birleştirme makinesi, akıllı makara birleştirme ve verimli SMT malzeme değişimi için tasarlanmıştır.
Bir ekleme küçük bir bağlantı noktası gibi görünebilir ancak tüm besleme sürecini etkileyebilir. Ekleme doğru değilse besleyici bandı düzgün şekilde çekmeyebilir.
Yetersiz birleştirmeden kaynaklanan besleyiciyle ilgili yaygın sorunlar arasında bant sıkışmaları, besleme direnci, ilerlemenin kaçırılması ve kararsız toplama konumu yer alır. Bu sorunlar hattın durmasına veya yerleştirme hatalarına neden olabilir.
Bu nedenle operasyonun hızı kadar bağlantının kalitesi de önemlidir. Hızlı birleştirme yalnızca son eklemenin besleyiciden güvenilir bir şekilde geçebilmesi durumunda faydalıdır.
İyi bir ekleme güçlü, düz ve doğru şekilde hizalanmış olmalıdır. Besleyicinin bandı ani bir dirençle karşılaşmadan hareket ettirmeye devam etmesine izin vermelidir. Bu gerçekleştiğinde, alma ve yerleştirme süreci daha istikrarlı kalır.
Üretim ekipleri için bu, makara değişimi sırasında daha az kesinti ve daha fazla güven anlamına gelir.
Malzeme değişimi bir makarayı değiştirmekten daha fazlasını içerir. Aynı zamanda doğru malzemenin belirlenmesini, bir sonraki makaranın hazırlanmasını, kurulumun doğrulanmasını, besleyici stabilitesinin korunmasını ve yerleştirme programının doğru bileşenlerle birlikte sağlanmasını da içerir.
Bir SMT ekleme makinesi, makaralar arasındaki fiziksel bağlantıya yardımcı olur. Bununla birlikte, eksiksiz bir geçiş süreci aynı zamanda barkod doğrulamayı, besleyici yönetimini, kit oluşturmayı, malzeme takibini ve üretim planlamasını da içerebilir.
Bu adımlar birlikte çalıştığında fabrika hat duruşlarını azaltabilir ve üretim sürekliliğini iyileştirebilir.
Operatör iş yükü, SMT üretiminde önemli bir faktördür. Operatörlerin aynı anda birden fazla besleyiciyi, makarayı ve değiştiriciyi işlemesi gerektiğinde, hata yapma olasılığı daha yüksek olur. Bileşen makara birleştirme makinesi, tekrarlanan manuel işleri azaltır ve operatörlere daha net, daha kontrollü bir süreç sağlar.
Bu, otomatik makara ekleme işleminin özellikle sık ürün değişikliği veya yüksek bileşen tüketimi olan hatlarda değerli olmasının bir nedenidir.
Fabrikalar, üretimde bir SMT ekleme makinesini kullanmadan önce birkaç pratik ayrıntıyı kontrol etmelidir. Amaç, makinenin gerçek malzeme ve hat gereksinimlerine uygun olmasını sağlamaktır.
Farklı bileşenler farklı bant genişlikleri kullanır. Yaygın SMT taşıyıcı bant genişlikleri 8 mm, 12 mm, 16 mm ve 24 mm"dir. Uygun bir makine, üretim hattınızda en sık kullanılan bant boyutlarını desteklemelidir.
Hasarlı bant, bükülmüş kenarlar veya kötü makara kullanımı eklemeyi etkileyebilir. Operatörler, özellikle hassas veya yüksek değerli bileşenlerle çalışırken, iki makarayı birleştirmeden önce bandın durumunu kontrol etmelidir.
Son eklemenin besleyiciden sorunsuz bir şekilde geçmesi gerekir. Bant başarıyla birleştirilse bile, besleyici ekleme işlemini direnç veya sıkışma olmadan gerçekleştiremediği sürece işlem tamamlanmaz.
Otomatik ekipman, manuel beceri gereksinimlerini azaltır ancak süreç disiplini ihtiyacını ortadan kaldırmaz. Operatörler doğru bant yönünü, malzeme doğrulamayı ve temel sorun gidermeyi anlamalıdır.
Çoğu ekleme problemi küçük hazırlık hatalarından kaynaklanmaktadır. Süreç standartlaştırıldığında bu hataların önlenmesi kolaydır.
Yeni bant yanlış yönde takılırsa besleyici düzgün şekilde devam edemez. Bu, arıza süresine, bileşen israfına veya yanlış malzeme akışına yol açabilir.
Yanlış hizalama besleme direnci yaratabilir. Ayrıca ek yerinin besleyici yolunun içine sıkışmasına da neden olabilir. Güvenilir birleştirme için doğru konumlandırma şarttır.
Bağlantı yeterince sağlam değilse besleme sırasında bantlar ayrılabilir. Bu, üretimi durdurabilir ve manuel kurtarma gerektirebilir.
Yanlış makaranın eklenmesi basit bir bant probleminden daha ciddidir. Yanlış bileşen yerleşimine ve kalite riskine yol açabilir. Bu nedenle birleştirme işlemi uygun malzeme kontrol prosedürleriyle ilişkilendirilmelidir.
Bir fabrika, makara değişikliklerinin çalışma süresini, iş gücü verimliliğini veya üretim istikrarını etkileyecek kadar sık olması durumunda otomatik birleştirmeyi düşünmelidir.
Yüksek adetli üretimde bileşen makaraları çabuk tüketilir. Sık makara değişiklikleri, aksama süresi için birçok fırsat yaratır. Otomatik birleştirme, bu tekrarlanan kayıpların azaltılmasına yardımcı olur.
Yüksek karışımlı üretim genellikle birçok bileşen türünü ve makara değişikliğini içerir. Standartlaştırılmış bir birleştirme işlemi, operatörlerin karmaşıklığı daha etkili bir şekilde yönetmelerine yardımcı olur.
Üretim programları sıkışık olduğunda kısa duraklamalar bile teslimatı etkileyebilir. Otomatik birleştirme, daha düzgün bir malzeme akışını destekler ve hat çıkışının korunmasına yardımcı olur.
Bir SMT ekleme makinesi, makara değişimi sırasında bileşen bantlarını bağlar, böylece SMT hattı daha az kesinti ile çalışmaya devam edebilir. Taşıyıcı bantları hazırlayarak, hizalayarak ve birleştirerek daha istikrarlı bir otomatik bant ekleme işlemini destekler ve makara değişiminden kaynaklanan aksama süresini azaltır.
SMT ekleme makinesinin nasıl çalıştığını anlamak, fabrikaların besleyici yönetimi, malzeme değişimi ve hat verimliliği konusunda daha iyi kararlar almasına yardımcı olur. Düşük hacimli üretim için manuel birleştirme yine de yeterli olabilir. Ancak yüksek hacimli veya yüksek karışımlı SMT hatlar için, otomatik bir bileşen makarası ekleme makinesi tutarlılığı artırabilir, operatör baskısını azaltabilir ve sürekli üretimi destekleyebilir.
Fabrikanız makara değiştirme verimliliğini artırmak istiyorsa bir sonraki adım, gerçek bant genişliklerinizi, besleyici türlerinizi, makara tüketim oranınızı ve kesinti maliyetinizi değerlendirmektir. Bu faktörler, SMT hattınız için doğru ekleme çözümünü seçmenize yardımcı olacaktır.
Bir bileşenli makara bandının ucunu başka bir makaranın başlangıcıyla birleştirmek için bir SMT ekleme makinesi kullanılır. Bu, besleyicinin alma ve yerleştirme makinesine bileşenleri daha az kesinti ile sağlamaya devam etmesine yardımcı olur. Esas olarak malzeme değişimi sırasındaki aksama süresini azaltmak ve SMT montaj hatlarında üretim sürekliliğini iyileştirmek için kullanılır.
Bir SMT yapıştırma makinesi, iki taşıyıcı bandı hazırlayarak, hizalayarak ve birleştirerek çalışır. Operatör eski bandı ve yeni bandı yükler ve makine, ekleme işlemini yapmadan önce bunların doğru şekilde konumlandırılmasına yardımcı olur. Otomatik modellerde süreç, besleyicinin çalışması için kararlı bir bağlantı oluşturmak amacıyla algılama, kesme, hizalama ve presleme işlemlerini içerebilir.
Otomatik bant birleştirme işlemi, iki bileşenli bantların bir makine yardımıyla birbirine bağlanmasına yönelik kontrollü bir yöntemdir. Genellikle bant hazırlama, hizalama, birleştirme ve son kontrolü içerir. Manuel birleştirmeyle karşılaştırıldığında, otomatik birleştirme tutarlılığı artırır ve operatör yorgunluğundan veya yanlış el hizalamasından kaynaklanan hataların azaltılmasına yardımcı olur.
Evet, bir SMT ekleme makinesi, makara değişimini daha hızlı ve daha istikrarlı hale getirerek alma ve yerleştirme aksama süresini azaltabilir. Eski bant tamamen bitmeden yeni bir makara bağlandığında, besleyici uzun süre durmadan bileşenleri beslemeye devam edebilir. Bu özellikle sık makara değişimi olan yüksek hacimli SMT satırlarda kullanışlıdır.
Bir bileşen makaralı yapıştırma makinesi seçmeden önce bant genişliği uyumluluğunu, besleyici uyumluluğunu, birleştirme hızını, çalışma kararlılığını, doğrulama işlevlerini ve satış sonrası desteği kontrol edin. En iyi seçim, üretim hacminize, malzeme değişim sıklığına, operatörün iş yüküne ve SMT hattınızda kullanılan bileşenlerin türüne bağlıdır.
