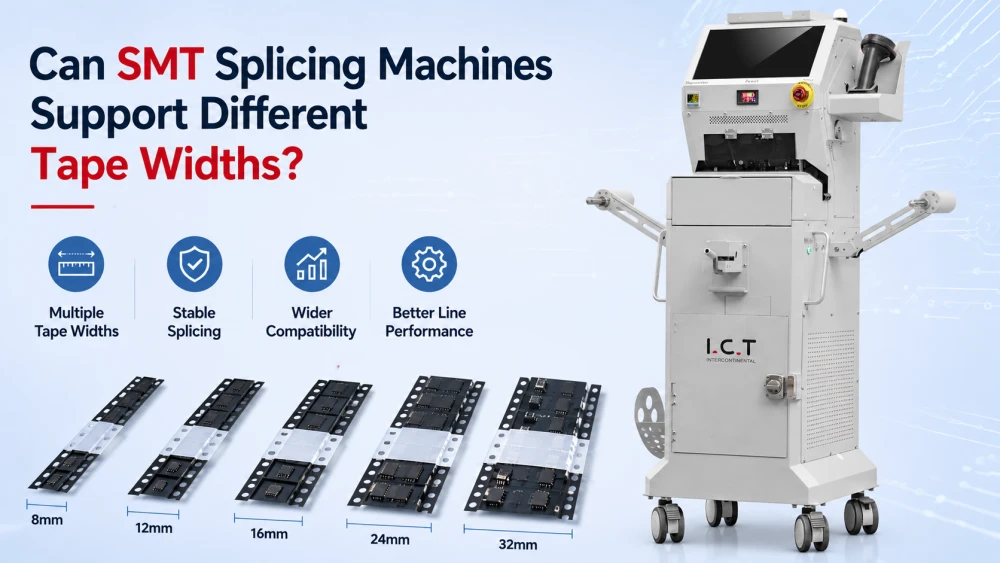

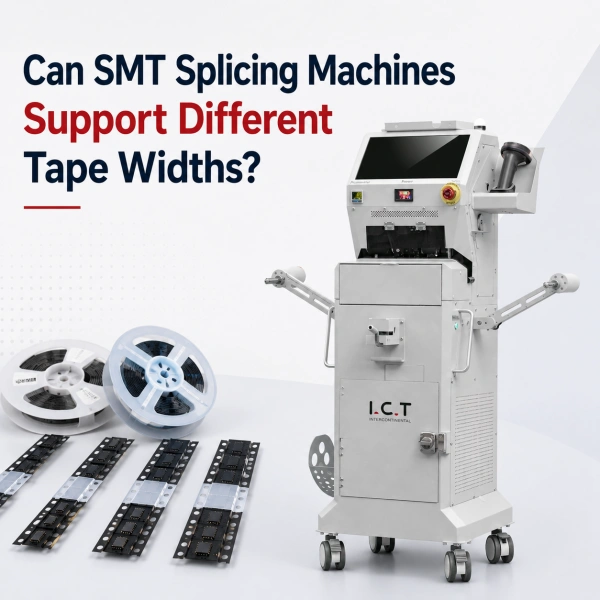

Evet, SMT ekleme makineleri farklı bant genişliklerini destekleyebilir, ancak her makine aynı aralığı desteklemez veya bunu eşit derecede iyi yapmaz. Bant genişliği uyumluluğu makinenin konumlandırma yapısına, hizalama yöntemine, besleyici arayüzüne ve eklemenin stabilitesine bağlıdır. Makine yalnızca tek bir dar bant aralığı için tasarlanmışsa, sınırlı bir süreçte iyi çalışabilir ancak daha geniş üretim ihtiyaçlarını desteklemeyebilir.
Birçok bileşen türünü işleyen fabrikalar için, ekipman satın almadan önce SMT yapıştırma makinesi bant genişliği uyumluluğunu anlamak önemlidir. Malzeme yelpazenizin yalnızca bir kısmıyla eşleşen bir makine, geçişte gecikmelere, besleyici sorunlarına ve gereksiz manuel çalışmalara neden olabilir. Bunun aksine, daha geniş bant desteğine sahip bir makine daha fazla besleyici konumuna, daha fazla bileşen türüne ve daha fazla üretim senaryosuna uyabilir.
Bu kılavuz, farklı bant genişliklerinin ekleme işlemini nasıl etkilediğini, pratikte uyumluluğun ne anlama geldiğini ve bir makinenin hattınızda kullanılan malzemeleri destekleyip destekleyemeyeceğine nasıl karar vereceğinizi açıklamaktadır. Ayrıca bant genişliği seçiminin aşamasında besleyici stabilitesini ve aşağı akış performansını nasıl etkileyebileceğini de gösterir , alma ve yerleştirme makinesi .
Kısa cevap evet, bir SMT yapıştırma makinesi farklı bant genişliklerini destekleyebilir. Daha yararlı cevap ise yalnızca fiziksel tasarımına ve çalışma yöntemine uygun genişlikleri destekleyebilmesidir. Genişlik desteği sınırsız değildir. Her yapıştırma makinesinin bir uyumluluk aralığı vardır ve makinenin gerçek üretimde kullanılan makara boyutlarına uygun olması gerekir.
Bazı makineler genel dar bantlar için üretilmiştir. Diğerleri daha geniş bir yelpazeyi destekler ve daha esnek üretim hatlarını yönetmek için tasarlanmıştır. Fabrikanızda çok sayıda bileşen ailesi kullanılıyorsa, bant genişliği desteği ekipman değerlendirmesi sırasında kontrol edilen ilk şeylerden biri olmalıdır.
Birçok alıcı yalnızca broşürde listelenen maksimum genişliğe bakar. Bu sayı önemli ama hikayenin tamamını anlatmıyor. Bir makine birden fazla bant genişliği için destek listeleyebilir, ancak yine de belirli genişliklerde diğerlerinden daha iyi performans gösterebilir. Gerçek test, bantları temiz bir şekilde birleştirip birleştiremeyeceği, doğru şekilde hizalayıp hizalayamayacağı ve daha sonra besleyicinin bunları sorunsuz bir şekilde hareket ettirmesine izin verip vermeyeceğidir.
Yani genişlik desteği sadece bandın fiziksel olarak oturtulmasından ibaret değildir. Aynı zamanda makinenin gerçek üretim koşullarına dayanabilecek sağlam bir bağlantı üretip üretemeyeceğiyle de ilgilidir.
Dar bantlar genellikle hizalama ve bağlantı kalitesine daha duyarlıdır. Daha geniş bantların yerinde tutulması daha kolay olabilir ancak birleşme noktasında daha fazla yüzey alanı, daha fazla sertlik veya daha fazla basınç oluşturabilir. Bu nedenle makinenin yalnızca bant genişlik numarasıyla değil, bant davranışıyla da eşleşmesi gerekir.
Bu nedenle bir bant genişliğini çok iyi işleyen bir makine, başka bir genişlik için farklı donanımlara veya ayarlara ihtiyaç duyabilir. İyi uyumluluk, üretim akışınızda en önemli genişliklerde makinenin güvenilir kalması anlamına gelir.

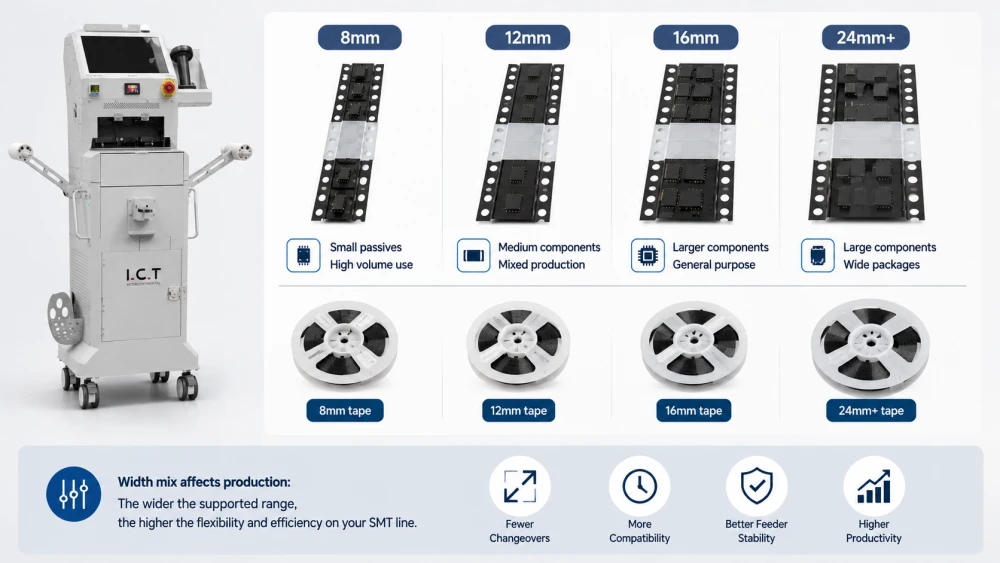

Uyumluluğu doğru bir şekilde değerlendirmek için, SMT üretiminde gerçekte hangi genişliklerin yaygın olduğunu bilmeniz gerekir. Çoğu fabrika yalnızca tek bir bant genişliği kullanmaz. Farklı bileşen türleri, besleyici konumları ve ürün ailelerinde çeşitli genişlikler kullanırlar.
Bu nedenle gerçek bir bileşen bant genişliği desteği incelemesi, makine broşürüyle değil, malzeme listenizle başlamalıdır. Ortak genişliklerinizi öğrendikten sonra bunları makinenin menzili ve besleyici davranışıyla karşılaştırabilirsiniz.
8 mm, SMT"de en yaygın kullanılan genişliklerden biridir çünkü birçok küçük pasif bileşen dar taşıyıcı bantla paketlenmiştir. Bu genişlik genellikle yüksek hacimli hatlarda görülür ve üretimde en sık değiştirilen makaralardan biri olabilir.
Fabrikanızda çok sayıda 8 mm"lik makara kullanılıyorsa, ekleme makinesi bu dar genişlikte dengeli hizalamayı desteklemelidir. Bant kompakt olduğundan ve cepler birbirine daha yakın olduğundan küçük sapmalar burada daha önemli olabilir.
12 mm ve 16 mm"lik bantlar orta boyutlu bileşenler ve karışık üretim gereksinimleri için yaygındır. Bu genişlikler genellikle bileşen paketinin basit bir pasif parçadan daha büyük olduğu ancak yine de geniş bir taşıyıcı bant gerektirecek kadar büyük olmadığı durumlarda kullanılır.
Bu genişlikler bazı durumlarda 8 mm"den daha toleranslı olabilir ancak yine de hassas birleştirme gerektirirler. Ekleme ofset veya düzensizse, besleyici hareketi yine de dengesiz hale gelebilir.
Daha geniş bantlar genellikle daha büyük bileşenler veya daha fazla alana ihtiyaç duyan ambalaj formatları için kullanılır. Avantajı, bandın fiziksel olarak işlenmesinin daha kolay olabilmesidir, ancak ekleme için daha güçlü desteğe veya daha iyi hizalama kontrolüne sahip bir makineye ihtiyaç duyulabilir.
Daha geniş bantlar ayrıca bağlantının yakınında daha fazla sertlik sağlayabilir. Bu, makinenin yalnızca bandı tutması değil, aynı zamanda bağlantı noktasını besleyici yolundan temiz bir şekilde geçebilecek kadar düz tutması gerektiği anlamına gelir.
Çizginiz yalnızca bir veya iki genişlik kullanıyorsa uyumluluğun tanımlanması daha kolaydır. Çok sayıda genişlik kullanıyorsanız, ekleme makinesinin operatörü kurulumu çok sık ayarlamaya zorlamadan daha geniş bir aralığı desteklemesi gerekir. Bu durumda genişlik esnekliği yalnızca ekipman spesifikasyonunun bir parçası değil, üretkenliğin de bir parçası haline gelir.
Makine yapısı ve çalışma mantığı hakkında daha derin bir açıklama için da okuyabilirsiniz SMT ekleme makinesinin nasıl çalıştığını .
SMT yapıştırma makinesinin uyumluluğu, bant genişliği etiketinden daha fazlasına bağlıdır. Çeşitli tasarım özellikleri bandın başarılı bir şekilde tutulup tutulamayacağını, hizalanıp birleştirilemeyeceğini ve beslenip beslenemeyeceğini belirler. Bu parçalardan herhangi biri yeterince eşleşmezse, bant genişliği teknik olarak listelenen aralıkta olsa bile makine zorlanabilir.
Makine eski ve yeni bantları tutarlı bir konuma yerleştirmelidir. Konumlandırma kapalıysa ekleme açılı veya kaydırılmış olabilir. Bu özellikle küçük bir yanlış hizalamanın bile besleyici sorunları yaratabileceği dar bantlar için önemlidir.
İyi konumlandırma doğruluğu, her bir bant bağlantı alanına kontrollü bir şekilde girdiğinden makinenin daha geniş bir genişlik aralığını desteklemesine yardımcı olur.
Fikstür birleştirme sırasında bandı tutar. Dar bant için tasarlanmış bir fikstür, daha geniş bir makarayı düzgün bir şekilde dengelemeyebilir ve daha geniş bant için tasarlanmış bir fikstür, dar olanı temiz bir şekilde yönlendiremeyebilir. Bu nedenle fikstür en önemli fiziksel uyumluluk noktalarından biridir.
Makineleri değerlendirirken fikstürün ayarlanabilir mi, özel mi yoksa çok boyutlu mu olduğunu sorun. Cevap, makinenin gerçek üretim karışımınızı işleyip işleyemeyeceğini ortaya çıkarmanıza yardımcı olur.
Birleştirme yöntemi de önemlidir. Bazı yöntemler bandı düz tutmada daha iyidir, bazıları ise kalınlık veya sertlik getirebilir. Yöntem hacimli bir bağlantı oluşturuyorsa, bu bir bant genişliğinde kabul edilebilir ancak diğerinde sorunlu olabilir.
Birleştirme yöntemi, üretimde kullanılan tüm genişlik aralığı boyunca eklemeyi düz ve sabit tuttuğunda uyumluluk en güçlü hale gelir.
Bir ekleme yalnızca besleyiciyi temiz bir şekilde geçerse başarılı olur. Bu, besleyici arayüzünün de genişlik uyumluluğunun bir parçası olduğu anlamına gelir. Bir makine bandı birleştiriyor ancak besleyici ortaya çıkan eklemeyi sorunsuz bir şekilde kabul edemiyorsa uyumluluk iddiası eksiktir.
Bu nedenle, özellikle üretim hattı hızlı yerleştirme sistemi kullandığında genişlik desteğinin her zaman besleyici davranışıyla birlikte gözden geçirilmesi gerekir.

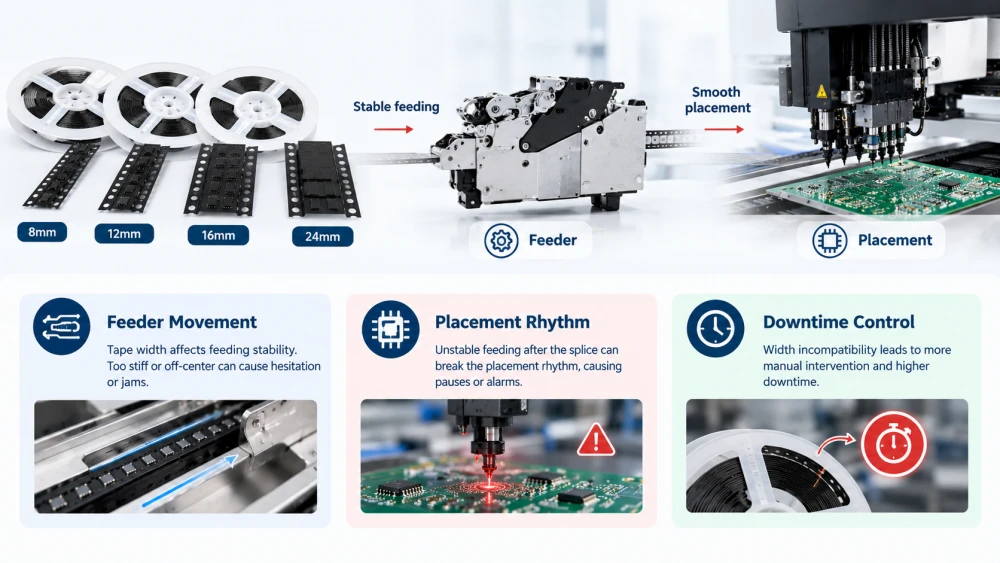

Bant genişliğinin besleyici davranışı üzerinde doğrudan etkisi vardır. Dar bantlar hizalamaya daha duyarlı olabilirken, daha geniş bantlar birleştirme noktasında daha fazla fiziksel direnç oluşturabilir. Her iki durumda da besleyici öngörülebilir hareket ve stabil bağlantı geometrisi bekler.
Bu nedenle bant genişliği uyumluluğu yalnızca bir birleştirme sorunu değildir. Bu aynı zamanda besleyiciden yerleştirme kafasına kadar tüm hattı etkileyen bir üretim stabilitesi sorunudur.
Besleyici bandı kontrollü bir hareketle ilerletir. Bağlantı yeri kullanılan genişliğe göre çok sertse besleyici tereddüt edebilir veya küçük bir sıkışma yaratabilir. Bağlantı merkezinin dışındaysa bant yolda dolaşabilir.
Bu sorunlar genellikle ekleme işlemi tamamlandıktan sonra ortaya çıkar; bu nedenle makinenin gerçek besleme koşulları altında test edilmesi gerekir. İlgili besleyici davranışı için ekleme kalitesi ve besleyici güvenilirliği hakkındaki bu makaleye bakın.
Alma ve yerleştirme makinesi, bileşenleri zamanında sunabilmek için besleyiciye bağlıdır. Bant genişliği ekleme sonrasında dengesiz beslemeye neden oluyorsa yerleştirme ritmi bozulabilir. Sonuç bir duraklama, alarm veya verimin azalması olabilir.
Dolayısıyla, bir yapıştırma makinesinin farklı bant genişliklerini destekleyip desteklemediğini sorduğunuz zaman pratik soru, ekleme işleminden sonra sabit yerleştirmeyi destekleyip desteklemediğidir.
Genişlik uyumsuzluğu tekrarlanan manuel müdahalelere neden olabilir. Operatörlerin besleyiciyi sıfırlaması, bandı yeniden birleştirmesi veya sıkışmayı gidermesi gerekiyorsa kesinti süresi hızla artar. Bu özellikle sık makara değişimi olan hatlarda acı vericidir.
Çalışma süresi etkisine daha geniş bir bakış için birleştirmenin sürekli hat çalışmasını nasıl desteklediğini anlatan bu makaleyi okuyun.
Uyumluluğu kontrol etmenin en iyi yolu, makineyi gerçekte kullandığınız genişliklerle karşılaştırmak ve ardından sonucu gerçek üretim bağlamında test etmektir. Broşürdeki iddialar faydalıdır ancak üretim testleri gerçek yanıtı verir.
İyi bir SMT yapıştırma makinesi bant genişliği uyumluluk incelemesi, mevcut malzemeleri, gelecekte beklenen malzemeleri ve hatta kullanılan besleyici türlerini içermelidir.
Hat üzerinde halihazırda kullanılan her bant genişliğini listeleyin. En yaygın genişlikleri, daha az yaygın olan genişlikleri ve yalnızca belirli ürünlerde görünen özel genişlikleri ekleyin. Bu size gerçekçi bir uyumluluk hedefi verir.
Bu envanter olmadan, sık görülen bir genişliği kaplayan ancak önemli bir uç durumu gözden kaçıran bir makine satın almak kolaydır.
Mümkün olduğunda üretimdeki gerçek makaraları, taşıyıcı bantları ve besleyicileri kullanın. Özellikle tedarikçileriniz biraz farklı bant sertliği veya kenar kalitesi kullanıyorsa, numune malzeme gerçek üretim malzemesiyle aynı davranışı göstermeyebilir.
Gerçek makaraları test etmek, makinenin menzilinizi güvenilir bir şekilde destekleyip destekleyemeyeceği konusunda size daha güvenilir bir yanıt verir.
Bant birleştirildiği anda testi durdurmayın. Eklemenin besleyicide nasıl hareket ettiğini izleyin. Ortada kalıp kalmadığını, sorunsuz geçip geçmediğini ve alarm veya tereddüt olmadan beslemeye devam edip etmediğini kontrol edin.
Bu adım önemlidir çünkü bant genişliği desteğinin gerçek değeri bandı birleştirme yeteneği değildir. Daha sonra malzemenin hareket etmesini sağlama yeteneğidir.
Makinenin genişlikler arasında çok fazla ayar değişikliği yapması gerekiyorsa genişlikler teknik olarak desteklense bile hat zaman kaybedebilir. Operatörlerin genişlikler arasında ne kadar hızlı geçiş yapabildiğini ve sürecin tüm aralıkta stabil kalıp kalmadığını sorun.
En iyi makine, günlük değişim sırasında gereksiz karmaşıklık yaratmadan birden fazla genişliği destekleyen makinedir.

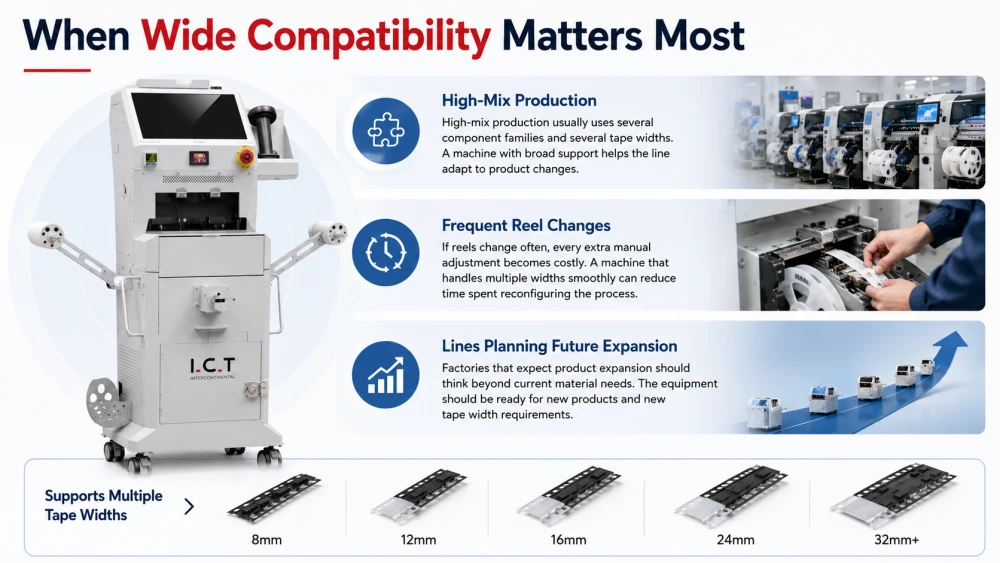

Bazı fabrikalar geniş genişlik uyumluluğuna diğerlerinden daha fazla ihtiyaç duyar. Üretim karışımınız ne kadar değişirse, esnek bir yapıştırma makinesi o kadar değerli hale gelir. İstikrarlı tek ürün hattında dar bir destek aralığı yeterli olabilir. Karma ürün hattında esneklik, zamandan tasarruf sağlayabilir ve kurulum hatalarını azaltabilir.
Yüksek karışımlı üretimde genellikle çeşitli bileşen aileleri ve çeşitli bant genişlikleri kullanılır. Geniş desteğe sahip bir makine, hattın her genişlik için ayrı alet gerektirmeden ürün değişikliklerine uyum sağlamasına yardımcı olur.
Makaralar sık sık değişirse, her ekstra manuel ayarlama maliyetli hale gelir. Birden fazla genişliği sorunsuz bir şekilde işleyen bir makine, sürecin yeniden yapılandırılması için harcanan zamanı azaltabilir.
Ürün genişlemesi bekleyen fabrikalar mevcut malzeme ihtiyaçlarının ötesinde düşünmelidir. Yeni ürünlerin daha geniş veya daha dar bantlar sunması muhtemelse, ekipmanın büyük bir değişiklik olmadan bunları işleyebilmesi gerekir.
Bu bağlamda ekipman seçimi için, bir SMT ekleme makinesinin nasıl seçileceğine ilişkin bu kılavuz yararlı bir yardımcı referanstır.
Birçok alıcı, bant genişliği uyumluluğunu değerlendirirken aynı hataları yapıyor. Bu hatalar önlenebilir, ancak genellikle makine çok hızlı seçildiğinde veya gerçek malzeme testi yapılmadan ortaya çıkarlar.
Maksimum genişlik sayısı yeterli değil. Bir makine teknik olarak geniş bir bandı kabul edebilir ancak besleme veya birleştirme sırasında onu iyi desteklemeyebilir. Her zaman makinenin gerçekte kullandığınız belirli genişliklerde nasıl performans gösterdiğini sorun.
Bazı makineler ekleme istasyonunda uyumlu görünür ancak daha sonra besleyicide sorun yaratır. Bant birleştirmeden besleyici hareketine ve yerleştirme hazırlığına kadar tüm yolu her zaman kontrol edin.
Yalnızca bir genişlik veya bir örnek makarayla test yapmak uyumluluk sorunlarını gizleyebilir. Nihai onaydan önce makine birden fazla genişlik ve birden fazla makara koşuluyla kontrol edilmelidir.
Birden fazla genişliğin desteklenmesi çok fazla manuel ayarlama gerektiriyorsa, makine günlük kullanım için pratik olmayabilir. Uyumluluk yükü azaltmalı, operatörün iş akışına yeni adımlar eklememelidir.
Evet, SMT ekleme makineleri farklı bant genişliklerini destekleyebilir, ancak yalnızca kendi tasarım aralıkları ve işlem kapasiteleri dahilinde. Asıl soru, bir makinenin teoride farklı genişlikteki iki bandı birleştirip birleştiremeyeceği değildir. Asıl soru, bunu güvenilir, tekrarlanabilir bir şekilde ve aşağı yönde besleyici sorunları yaratmadan yapıp yapamayacağıdır.
Bant genişliği uyumluluğunu değerlendirirken fabrikanızda kullanılan gerçek genişlikleri kontrol edin, makineyi gerçek makaralarla test edin ve eklemenin besleyicide nasıl hareket ettiğini gözlemleyin. İyi bir makine, en önemli genişliklerde istikrarlı hizalamayı, temiz birleştirmeyi ve düzgün beslemeyi desteklemelidir.
Üretim hattınızda çok sayıda bileşen ailesi kullanılıyorsa geniş genişlik desteği, geçiş verimliliğini artırabilir ve yerleştirme çalışma süresini koruyabilir. Hattınız daha dar bir aralık kullanıyorsa, gizli sorunlar yaratmaması için makinenin yine de dikkatli bir şekilde doğrulanması gerekir. Daha geniş planlama bağlamı için SMT ekleme ve malzeme değiştirme kılavuzunu okuyun.
Evet, SMT yapıştırma makineleri, eğer makine bu aralık için tasarlanmışsa, farklı bant genişliklerini destekleyebilir. Önemli olan sadece bandın uyup uymadığı değil, makinenin bandı düzgün bir şekilde hizalayıp birleştiremeyeceği ve besleyip besleyemeyeceğidir. Satın almadan önce daima gerçek genişlik aralığını kontrol edin ve gerçek makaralarınızı test edin.
En yaygın SMT bant genişlikleri 8 mm, 12 mm, 16 mm ve 24 mm"dir. Bazı hatlar daha büyük bileşenler için daha geniş özel formatlar da kullanır. Tam karışım ürün ailesine, besleyici kurulumuna ve üretim hacmine bağlıdır. Makineniz hattınızda en sık kullanılan genişliklere uygun olmalıdır.
Evet, bant genişliği ekleme işleminden sonra besleyici performansını etkileyebilir. Dar bantlar hizalamaya daha duyarlı olabilirken, daha geniş bantlar bağlantı yerinde daha fazla sertlik veya direnç oluşturabilir. Besleyicinin sıkışmadan veya konumunu kaybetmeden hareket ettirebilmesi için ekleme parçası düz ve ortalanmış olmalıdır.
Mevcut bant genişliği envanterinizi kontrol edin, makinenin desteklediği aralığı doğrulayın ve gerçek besleyici aracılığıyla gerçek makaraları test edin. Yalnızca broşürde listelenen maksimum genişliğe güvenmeyin. Makine, gerçek üretim koşullarında bantları sorunsuz bir şekilde birleştirip besleyebildiğini kanıtlamalıdır.
Her zaman değil. Üretim karışımınız sık sık değişiyorsa veya gelecekte genişlemeyi planlıyorsanız daha geniş bir uyumluluk aralığı yararlı olacaktır. Ancak hattınız yalnızca bir veya iki genişlik kullanıyorsa daha basit bir makine yeterli olabilir. En iyi seçim, gerçek malzeme karışımınıza ve günlük iş akışınıza uygun olanıdır.
