Modern SMT imalatında çoğu kalite sorunu bileşen yerleştirme veya yeniden akıştan kaynaklanmaz. Lehim pastası baskı aşamasında çok daha erken başlıyorlar. Lehim pastası inceleme kusurları genellikle bir SMT işleminin kontrolden çıktığının ilk görünür sinyalleridir, hatta aşağı yöndeki işlemler hala kararlı görünse bile.
Lehim Pastası Denetimi (SPI), SMT hatlarında benzersiz bir rol oynar çünkü en eski tam kantitatif kalite kapısıdır. Değerin panoya eklenmesinden sonra kusurları tespit eden AOI veya işlevsel testlerden farklı olarak, SPI, bileşenler yerleştirilmeden önce montaj sürecinin temelinin doğru olup olmadığını değerlendirir. Lehim pastası inceleme kusurları göz ardı edildiğinde veya yanlış yorumlandığında, üreticiler genellikle mezar taşlama, yetersiz lehim bağlantıları, lehim köprülemesi ve BGA boşluklar gibi bir dizi alt sorunla karşılaşır.
Yüksek güvenilirliğe sahip elektronik üretiminde SPI artık basit bir inceleme adımı olarak değerlendirilmiyor. Otomotiv, endüstriyel ve EMS üreticileri, AOI arızalarını veya fonksiyonel testi beklemek yerine, verim performansının öncü göstergeleri olarak lehim pastası inceleme kusurlarını giderek daha fazla kullanıyor. Bu değişim, veri odaklı SMT süreç kontrolüne doğru daha geniş bir hareketi yansıtıyor.
Lehim pastası inceleme kusurlarının neden oluştuğunu ve neden bu kadar kritik olduklarını tam olarak anlamak için, öncelikle anlamak çok önemlidir . lehim pastası inceleme makinelerinin modern SMT üretim hatlarında nasıl çalıştığını SPI ilkelerinin, ölçüm mantığının ve sistem entegrasyonunun net bir şekilde anlaşılması, birçok kusurun neden sürecin ilerleyen aşamalarından ziyade baskı aşamasında ortaya çıktığını açıklamaya yardımcı olur.
Bu makale, SMT'deki en yaygın lehim pastası inceleme kusurlarına odaklanmakta, bunların temel nedenlerini açıklamakta ve en önemlisi, bunları gerçek üretim ortamlarında düzeltmek için pratik yöntemler sunmaktadır.
Lehim pastası inceleme kusurları, SPI ölçümü sırasında tespit edilen ve PCB pedlerde uygunsuz lehim pastası birikmesini gösteren sapmaları ifade eder. Bu sapmalar bariz yazdırma hatalarıyla sınırlı değildir. Uygulamada, birçok SPI kusuru tolerans sınırları dahilinde kalsa da uzun vadeli verim ve güvenilirlik açısından hala ciddi bir risk oluşturmaktadır.

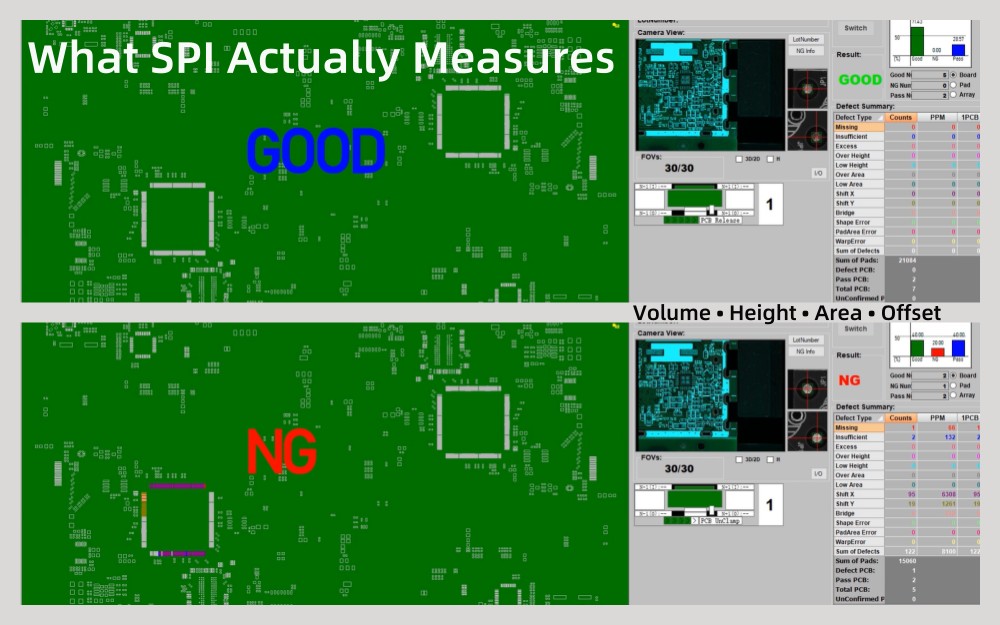

Tipik SPI parametreleri arasında lehim pastası hacmi, yükseklik, alan, ofset ve şekil tutarlılığı bulunur. Bu parametrelerden herhangi biri beklenen taban çizgisinden saptığında veya birden fazla kartta anormal farklılıklar gösterdiğinde bir kusur işaretlenebilir. Daha da önemlisi, SPI kusurlar basit başarılı veya başarısız sonuçlarından ziyade süreç göstergeleri olarak görülmelidir.
Örneğin, bir üretim süreci boyunca macun hacmindeki kademeli bir azalma, NG alarmlarını hemen tetiklemeyebilir. Ancak bu genellikle şablonun tıkanmasına, lehim pastasının bozulmasına veya kararsız yazdırma parametrelerine işaret eder. SPI'yi istatistiksel ve trend bazlı bir araç olarak ele almak, etkili kusur kontrolü için esastır.
Lehim pastası yazdırma işlemi, her bir bağlantı için mevcut olan lehimin miktarını ve geometrisini belirler. Bileşenler yerleştirildikten ve yeniden akıtıldıktan sonra, yeniden işleme gerek kalmadan eksik olan yere lehim eklemek veya aşırı lehimi çıkarmak imkansız hale gelir.
Sonuç olarak, SPI kusurları verim kaybının en erken ve en doğru göstergeleri arasındadır. Yetersiz lehim pastası zayıf bağlantılara veya açılmalara neden olur, aşırı macun köprüleme riskini artırır ve macunun yanlış hizalanması, özellikle ince hatveli ve BGA paketlerde ıslak olmayan veya baş yastıkta kusurlara neden olur.
Hem kalite hem de maliyet açısından bakıldığında, sorunları SPI aşamasında düzeltmek, yeniden düzenleme sonrasında kusurları düzeltmekten çok daha verimlidir. Tek bir SPI odaklı ayarlama, düzinelerce aşağı yöndeki kusuru önleyebilir.
Bu bölüm, en sık karşılaşılan lehim pastası inceleme kusurlarını özetlemekte ve bunların SPI verilerinde nasıl göründüklerine, neden oluştuklarına ve hangi riskleri beraberinde getirdiklerine odaklanmaktadır.

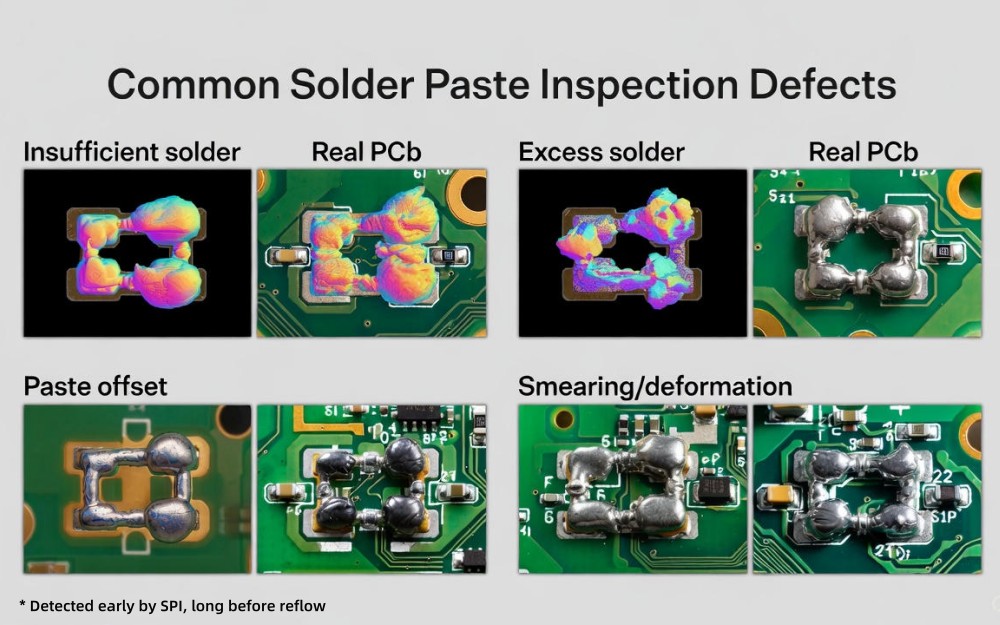

Yetersiz lehim pastası en yaygın ve en kritik SPI kusurlardan biridir. SPI sistemlerinde genellikle düşük hacim, azaltılmış yükseklik veya eksik açıklık dolgusu olarak görünür.
Yaygın temel nedenler arasında uygunsuz şablon kalınlığı, tıkalı veya aşınmış açıklıklar, yetersiz silecek basıncı ve bozulmuş lehim pastası etkinliği yer alır. Düşük nem veya uygunsuz macun saklama koşulları gibi çevresel faktörler sorunu daha da kötüleştirebilir.
SPI perspektifinden bakıldığında, yetersiz yapıştırma genellikle rastgele başarısızlıklardan ziyade tutarlı bir düşüş eğilimi olarak ortaya çıkar. Düzeltilmediği takdirde doğrudan bağlantı noktalarının açık olmasına, lehim bağlantılarının zayıf olmasına ve işlevsel test hatalarına yol açar.
Fazla lehim pastası, yetersiz pastadan daha az riskli görünebilir, ancak çoğu zaman daha ciddi kusurlarla sonuçlanır. SPI, bazen bozuk macun şekillerinin eşlik ettiği artan hacim ve yükseklik ölçümleri yoluyla fazla macunu tanımlar.
Aşırı lehim pastası genellikle büyük boyutlu şablon açıklıklarından, aşırı silecek basıncından veya pastanın çökmesinden kaynaklanır. Yüksek yoğunluklu tasarımlarda, çok küçük hacim fazlalıkları bile yeniden akış sırasında lehim köprülemesi riskini önemli ölçüde artırabilir.
SPI verileri, mühendislerin diyafram tasarımının neden olduğu lokal fazlalık ile yazdırma parametrelerinin neden olduğu sistemik fazlalık arasında ayrım yapmasına olanak tanır; bu, görsel incelemenin tek başına güvenilir bir şekilde başaramayacağı bir şeydir.
Lehim macunu ofseti, macun birikintileri PCB pedlere göre yanlış hizalandığında meydana gelir. SPI sistemleri bu kusuru XY ofset analizi ve ağırlık merkezi sapma ölçümleri yoluyla tespit eder.
Tipik nedenler arasında hatalı kart hizalaması, şablonun kayması, dengesiz sıkıştırma veya PCB çarpıklık yer alır. İnce adımlı ve mikro-BGA uygulamalarda, küçük ofsetler bile düzensiz lehim çökmesine veya yetersiz ıslanmaya neden olabilir.
SPI burada özellikle değerlidir çünkü gerçek hizasızlıkları, atölyedeki operatörler için kabul edilebilir görünebilecek görsel yanılsamalardan ayırt edebilir.
Bulaşma ve şekil deformasyonu kusurları genellikle hacim bazlı alarmları tetiklemediğinden genellikle hafife alınır. SPI sistemleri bu sorunları yapıştırma geometrisini, kenar tanımını ve yükseklik dağılımını analiz ederek tespit eder.
Yaygın nedenler arasında yanlış silecek açısı, aşırı yazdırma hızı, zayıf macun reolojisi veya kirlenmiş şablonlar yer alır. Bu kusurlar sıklıkla tutarsız lehim ıslanmasına ve yeniden akış sırasında öngörülemeyen lehim yayılmasına neden olur.
Birçok lehim pastası inceleme kusurunun gözle değerlendirilmesi zordur. Bir depozito görsel olarak kabul edilebilir görünebilir ancak niceliksel olarak ölçüldüğünde yine de stabil proses limitlerinin dışında kalabilir.
Bu nedenle SPI alarmları bazen 'çok hassas' olarak göz ardı edilir. Gerçekte, SPI daha katı olduğu için kusurları daha erken tespit etmez; onları daha erken tespit eder çünkü insan gözünün ölçemediğini ölçer. Bu farkı anlamak, etkili SPI benimsenmesi için kritik öneme sahiptir.
stensil tasarımının lehim pastası aktarım verimliliği üzerinde doğrudan ve ölçülebilir bir etkisi vardır. Açıklık boyutu, şekli, duvar kaplaması ve alan oranı, macunun ne kadar tutarlı bir şekilde salınacağını etkiler.
Kötü şablon tasarımı sıklıkla düşük hacim veya pedler arasında yüksek varyasyon gibi sistematik SPI kusurlarla sonuçlanır. SPI verileri, kusurların seri üretime yayılmasından önce mühendislerin kalıp tasarımlarını doğrulamalarına yardımcı olan objektif geri bildirim sağlar.
Viskozite, metal içeriği ve akı aktivitesi gibi lehim pastası özellikleri baskı performansında önemli bir rol oynar. Uygun olmayan depolama sıcaklığı, yetersiz ısınma süresi veya aşırı açık kalma süresi sıklıkla SPI kusurlarına yol açar.
Malzemeyle ilgili sorunlar genellikle SPI'de ani arızalardan ziyade artan değişkenlik olarak görünür. SPI trend analizi olmadan, bu sorunlara sıklıkla ekipman sorunları olarak yanlış teşhis konulur.
Temel yazdırma parametreleri arasında silecek basıncı, yazdırma hızı, ayırma hızı ve kopma mesafesi bulunur. Her parametre macun birikimini farklı şekilde etkiler.
SPI, mühendislerin bu parametreleri deneme yanılma yerine niceliksel verilere dayanarak optimize etmelerine olanak tanır. Ayarlamalar SPI eğilimlerine göre yönlendirildiğinde, hata oranları önemli ölçüde düşer ve süreç kararlılığı artar.

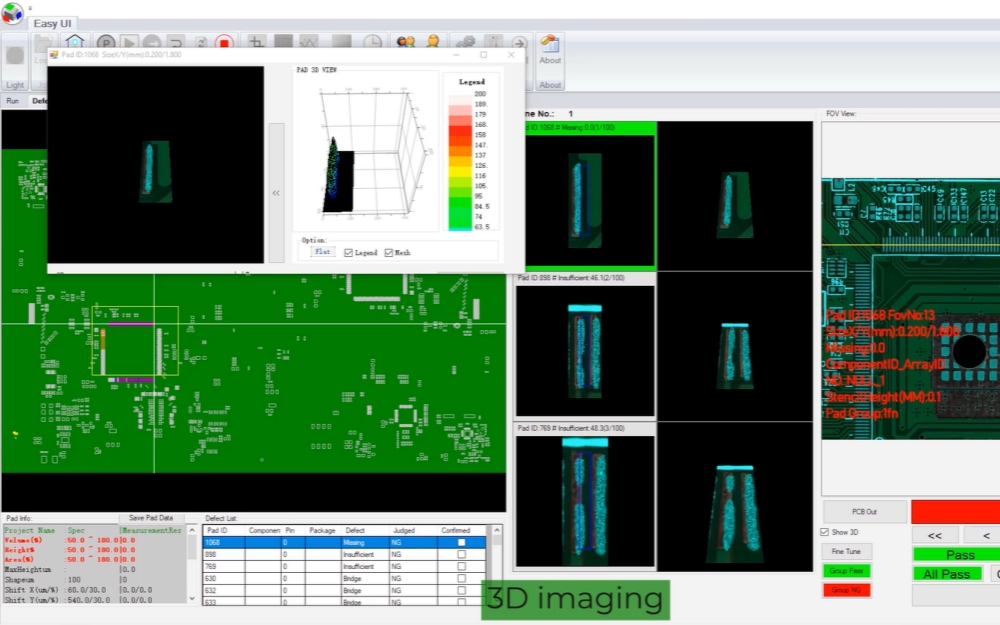

Modern SPI sistemleri lehim pastasının hacmini, yüksekliğini ve alanını değerlendirmek için 3 boyutlu ölçüm teknolojisini kullanır. Hacim genellikle en kritik ölçümdür çünkü doğrudan lehim bağlantısı oluşumuyla ilişkilidir.
Yükseklik ve alan ölçümleri macun dağılımı ve şekil tutarlılığı hakkında ek bilgi sağlar. Bu ölçümler birlikte, 2 boyutlu incelemeyle elde edilemeyecek macun kalitesinin tam bir resmini oluşturur.
Her SPI alarmı gerçek bir süreç sorununu temsil etmez. Yanlış çağrılar çoğunlukla hatalı temel kurulumdan, tutarsız referans tablolarından veya gerçek süreç kapasitesi için fazla agresif olan tolerans ayarlarından kaynaklanır.
SMT satırlarındaki SPI inceleme sürecini anlamak, gerçek kusurları ölçüm gürültüsünden ayırt etmek için esastır. Altın kart doğrulamayı, temel tanımlamayı ve SPC tabanlı trend izlemeyi kapsayan yapılandırılmış bir SPI kurulumu, SPI'nin gereksiz alarmların kaynağı olmaktan ziyade güvenilir bir süreç kontrol aracı olarak işlev görmesini sağlar.
Yaygın bir hata, SPI'yi temel oluşturma mekanizması yerine kusur avlama sistemi olarak ele almaktır. Kararlı SMT satırları, alarmların yokluğuyla değil, tutarlı veri dağıtımları ve öngörülebilir süreç davranışıyla tanımlanır.

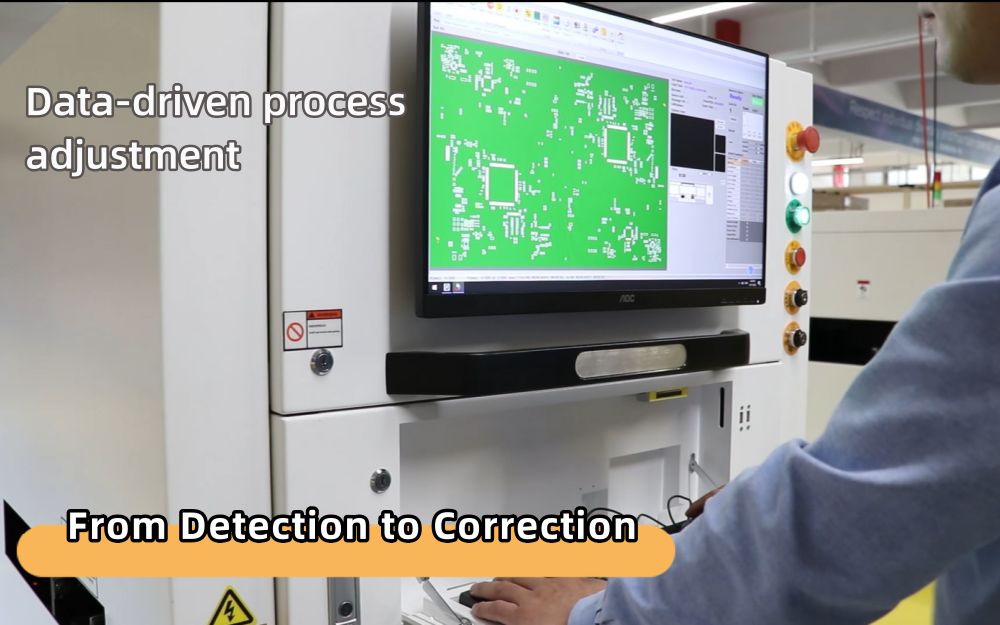

SPI kusurların düzeltilmesi kontrollü, veriye dayalı süreç ayarlamalarıyla başlar. Silecek basıncı, yazdırma hızı veya ayırma parametrelerindeki değişiklikler, izole edilmiş alarmlar yerine SPI trendlere göre yönlendirilmelidir.
Artımlı ayarlamalar ve ardından anında SPI doğrulama yapılması, mühendislerin kusurlar aşağıya doğru yayılmadan önce iyileştirmeleri onaylamasına olanak tanır.
Doğru SPI sonuçlar için ekipman stabilitesi şarttır. Yazıcı hizalama doğruluğu, şablon montajının tekrarlanabilirliği ve SPI kalibrasyonunun tümü denetim güvenilirliğini etkiler.
Düzenli kalibrasyon ve önleyici bakım, SPI verilerinin ekipman sapması yerine gerçek proses koşullarını yansıtmasını sağlar.
Önleyici stratejiler arasında rutin şablon temizliği, kontrollü lehim pastası kullanımı ve sürekli SPI trend izleme yer alır. SPI önleyici bakım planlamasına entegre edildiğinde arıza tekrarı önemli ölçüde azalır.
Tahmini kalite modelleri oluşturmak için SPI verileri AOI ve X-ışını sonuçlarıyla ilişkilendirilebilir. Örneğin, BGA pedlerdeki tutarlı düşük macun hacmi sıklıkla yeniden akıştan sonra tespit edilen işeme veya baş-yastık kusurlarıyla ilişkilidir.
Gelişmiş SMT satırlarında, kusurlar aşağı yönde ortaya çıkmadan önce düzeltici eylemleri veya önleyici bakımı tetiklemek için SPI geri bildirimi kullanılır. Bu kapalı döngü yaklaşımı, SPI'yi pasif bir denetim aracından aktif bir süreç kontrol sistemine dönüştürür.
Üreticiler, birden fazla SMT üretim ortamında, SPI stratejilerini yeniden yapılandırarak ölçülebilir verim iyileştirmeleri elde etti. SPI yerleştirmeyi optimize ederek, parametreleri hassaslaştırarak ve operatörleri verileri doğru yorumlama konusunda eğiterek, denetim süresini artırmadan kusur oranları azaltıldı.
Bu örnekler, SPI etkinliğinin bireysel makine spesifikasyonlarından ziyade sistem entegrasyonuna ve süreç anlayışına bağlı olduğunu göstermektedir.
SPI'nin SMT satırı içindeki konumu, hangi kusurların erken tespit edilip verimli bir şekilde düzeltilebileceğini belirler. Uygun SPI yerleştirme, yeniden çalışmayı en aza indirir ve genel süreç kararlılığını artırır.
Yüksek karma, düşük hacimli üretim esnek SPI programlama gerektirirken, yüksek hacimli ve otomotiv hatları kararlılığa ve veri tutarlılığına öncelik verir. Üretim gereksinimlerine göre SPI yeteneğinin seçilmesi, uzun vadeli başarı için esastır.
Lehim pastası inceleme kusurlarını kontrol etmek, daha fazla denetim adımı eklemekle ilgili değildir; bu, SMT hattını kusurların önleneceği, erken tespit edileceği ve sistematik olarak düzeltileceği şekilde tasarlamakla ilgilidir.
I.C.T, SPI'ye bağımsız bir makine gibi davranmak yerine tam SMT çizgi perspektifinden yaklaşır. SMT hat planlaması sırasında I.C.T, SPI'nin yazıcılar, yerleştirme makineleri ve aşağı yönlü denetim sistemleriyle nasıl etkileşimde bulunması gerektiğini belirlemek için ürün tipini, bileşen yoğunluğunu, üretim hacmini ve kalite hedeflerini değerlendirir.
I.C.T, ekipman seçiminin ötesinde, müşterileri süreç kurulumu, SPI parametre tanımı ve operatör eğitimi ile destekler. Bu, gereksiz yanlış çağrılar oluşturmak yerine SPI verilerinin doğru şekilde yorumlanmasını ve süreç optimizasyonu için kullanılmasını sağlar.
I.C.T, üreticilerin SPI'yi basit bir denetim kapısı yerine bir karar verme aracı olarak ele almasına yardımcı olarak, müşterilerin lehim pastası inceleme kusurlarını genel SMT hattı kararlılığını geliştiren eyleme geçirilebilir içgörülere dönüştürmesine olanak tanır.
Lehim pastası inceleme kusurları yalnızca denetim sonuçları değildir; bunlar süreç istikrarsızlığına ilişkin erken uyarılardır. Doğru şekilde anlaşıldığında ve yönetildiğinde, SPI, SMT imalatında verimi ve güvenilirliği artırmaya yönelik en güçlü araçlardan biri haline gelir.
Üreticiler, temel nedenlere odaklanarak, geri bildirimlerden yararlanarak ve denetimi kapalı döngü kalite stratejisine entegre ederek reaktif kusur düzeltmeden proaktif süreç kontrolüne geçebilir. İstikrarlı ve ölçeklenebilir SMT üretim arayan üreticiler için lehim pastası inceleme kusurlarını kontrol etmek en etkili başlangıç noktalarından biridir.
1. En yaygın lehim pastası inceleme hatası nedir?
Yetersiz lehim pastası en sık görülen SPI kusurdur ve açık lehim bağlantılarının önde gelen nedenidir.
2. SPI lehimleme kusurlarını tamamen ortadan kaldırabilir mi?
SPI tek başına kusurları ortadan kaldıramaz ancak kapalı döngü sürecinin bir parçası olarak kullanıldığında kusur oranlarını önemli ölçüde azaltır.
3. SPI parametresi ne sıklıkla gözden geçirilmelidir?
Malzemeler, tasarımlar veya çevre koşulları değiştiğinde SPI parametreleri gözden geçirilmelidir.
4. Düşük hacimli SMT üretimi için SPI gerekli midir?
Evet. Düşük hacimli üretimde bile SPI, süreç kararlılığı konusunda değerli bilgiler sağlar ve maliyetli yeniden çalışmaların önlenmesine yardımcı olur.
Yeni bir SMT hattı planlıyorsanız veya mevcut bir süreci stabilize etmek istiyorsanız, iyi tasarlanmış bir SPI stratejisi genellikle kusurları azaltmanın en hızlı yoludur; uygulamanızı I.C.T ekibiyle tartışmaktan çekinmeyin.
