I.C.T- FAI1095
I.C.T
Kullanılabilirlik Durumu: | |
---|---|
Miktar: | |
Genel Bakış
Genel BakışGiriiş:

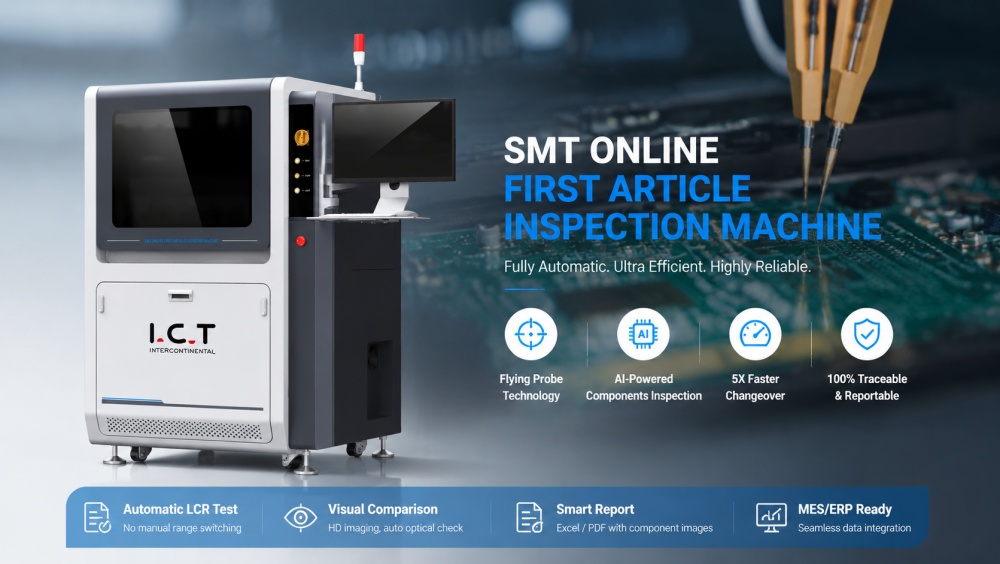

I.C.T-FAI1095 gelişmiş bir PCBA tam otomatik uçan sonda testi ilk makale test cihazıdır.Geleneksel manuel malzeme bağlama testini altüst eder.Tam otomatik malzeme sıkıştırma algılama bileşenlerini gerçekleştirmek için yazılımla birleştirilmiş uçan prob algılama yöntemini benimser ve panoya otomatik olarak girip çıkar.Verimlilik, geleneksel FAI ilk ürün dedektörünün 5 katıdır, bu da üretim hattı değişim süresini azaltır ve üretim hattının kullanım oranını artırır.
1. Makine işçiliği yerine getirir ve LCR'yi otomatik olarak algılar.Tespit süreci manuel katılım gerektirmediğinden insan gücünden tasarruf sağlar.Hızı, bileşen başına ortalama 1 saniye olacak şekilde en az 3-5 kat artırın.Kartta ne kadar çok bileşen varsa, avantaj da o kadar belirgin olur.
2. Gelişmiş yapay zeka sistemini kullanarak, yanlış/tekrarlanan ürün reçetesi tüketimini, birden fazla parçayı, küçük parçaları, ters, yanlış malzemeleri vb. tanımlayabilir ve tespit verileri gerçek zamanlı olarak eşzamanlı olarak görüntülenerek insan hatalarını ve ihmallerini etkin bir şekilde önler.
3. Test süreci tamamen otomatik test kararıdır, malzemeleri manuel olarak yerleştirmeye gerek yoktur, aralıkları değiştirmeye gerek yoktur, ölçülen değerleri manuel olarak karşılaştırmaya gerek yoktur, sistem BAŞARILI ve BAŞARISIZ'ı otomatik olarak değerlendirir.
4. Ekipman, gerçek nesneyi onlarca kez büyütebilen PCBA yüksek çözünürlüklü grafik elde edebilir.Serigraf ve yön bileşenleri bulunmaktadır.Sistem, manuel katılım olmadan otomatik olarak optik karşılaştırma tespitini gerçekleştirir.
5. Test sürecinin gerçek zamanlı kaydı değiştirilemez ve izlemesi kolay olan algılama sahnesi geri yüklenebilir;ve yanlış çalışmayı önlemek için kullanıcı izin tanımını destekleyebilir.
6. Otomatik olarak eksiksiz bir test raporu oluşturabilir ve test raporu seçilip Excel ve PDF formatlarında çıktı olarak alınabilir ve bileşen görüntüleri ve PCBA ilgili bilgilerle donatılmıştır.
7. Çeşitli BOM formatlarıyla uyumludur.
8. İstasyon konumu örnekleme inceleme fonksiyonuna göre numune alma denetimi veya yakıt ikmali örnekleme denetimi, istasyon konumu tablosuna, ürün reçetesi tablosuna veya yarı yolda yakıt ikmali örnekleme incelemesine göre rastgele denetim gerçekleştirebilir.
9. MES yerleştirme fonksiyonu, rapor müşterinin MES sistemine yerleştirilebilir, sadece bilgisayara yüklemeniz yeterlidir.
10. Çizim tasarımının yardımcı işlevi, sistem çizimi renklendirebilir ve işaretleyebilir ve işaretleme içeriği etiket numarasını, standart değeri, hassasiyeti ve spesifikasyonu içerir.11. Kapanma koruma fonksiyonu.

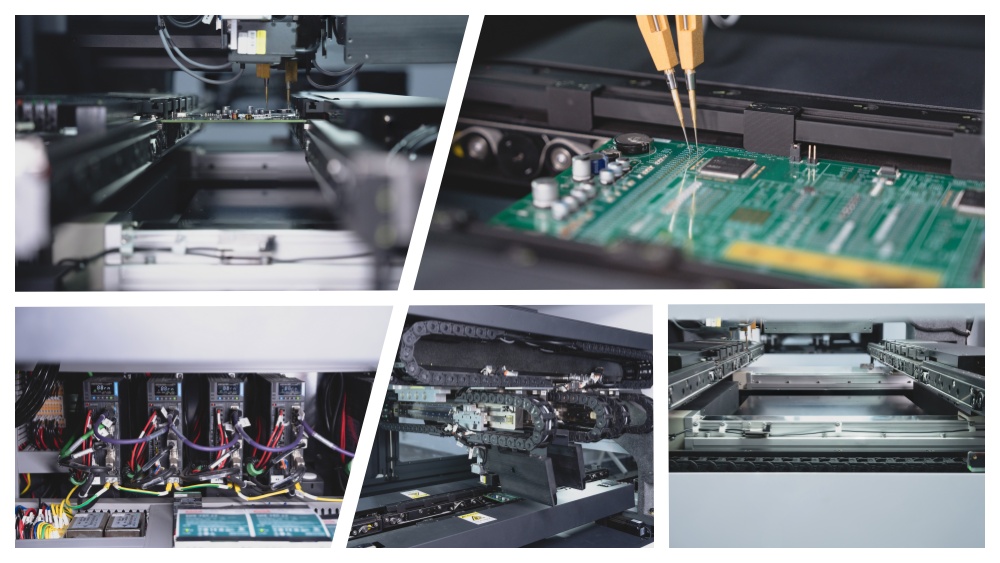

Tam otomatik uçan prob tespiti
Yazılım, malzeme listesini ve koordinat bilgilerini otomatik olarak tanımlar, bileşenlerin boyutunu ve açısını otomatik olarak ayarlar ve uçan problar aracılığıyla otomatik olarak ölçüm yaparak tüm süreçte manuel ölçüm ihtiyacını ortadan kaldırır.
Otomatik tanıma ve yargılama
IC yongaları, diyotlar, transistörler, dirençler, kapasitörler ve karakter içeren diğer bileşenler için otomatik görsel karşılaştırma.Direnç serigrafi baskısı tek tıklamayla tespit edilebilir ve programlama işlemi basit ve hızlıdır.Program bir kez programlanıp birden çok kez tekrar kullanılabilir.
Tespit Sonucunun Otomatik Olarak Belirlenmesi
Sistem dijital köprüden veri alarak PASS(doğru) veya FALL(yanlış) kararını otomatik olarak verir ve PASS'ın yapay değerlendirmesi bilgisayar aracılığıyla yapılabilir.Tespit sonucu gerçek zamanlı olarak görüntülenir ve eksik denetim tamamen ortadan kaldırılır.
ERP ve MES Bağlantı Fonksiyonu
Rapor müşterinin ERSMES sistemine bağlanıp bilgisayar üzerinden yüklenebiliyor ve sonuçlar gerçek zamanlı olarak izlenebiliyor ve takip edilebiliyor.
Modeli | I.C.T-FAI1095 |
PCB Boyut(mm) | E: 350mm*450mm |
PCB Yükseklik | Yukarı 25 mm, Alt 50 mm |
Kesinlik | %0,05 |
Ölçüm Görüntüleme Aralığı | R: 0,01m ohm ~ 99,9999M ohm L: 0,01nH ~ 9999,9HC: 0,00001pF ~ 9,9999F |
Ortalama Algılama Hızı | 1 saniye/bileşen |
Kapsama Türünü Algıla | Veri türü: yanlış malzeme listesi kullanımı, tekrarlanan konumlar, XY koordinatlarının eksik tanımı, birden fazla tanım;Devre kartı: çoklu yapıştırmalar, eksik parçalar, yanlış parçalar, ters çevirme, döndürme, ofset, döndürme vb. |
SPC Proses Kontrolü | Süreç boyunca test verileri kayıt altına alınarak Excel ve PDF formatında rapor çıktısı alınabilmekte ve daha sonraki aşamada izlenebilirlik esası sağlamak amacıyla test sahnesi geri yüklenebilmektedir. |
Bileşen Açısı | 0°, 90°, 180°, 270° bileşenleri ve 45°, 135°, 225° ve diğer eğik parçaları destekler. |
Sunucu Modu | Merkezi bir veritabanı kullanılarak birden fazla FAI'nin verileri merkezi bir şekilde yönetilebilir |
Güç kaynağı | AC220V, 50/60Hz, 1,5KVA'dan az |
Anahat boyutları | 1085*1122*1638mm |
Ağırlık | 700kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam etmektedir, teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
