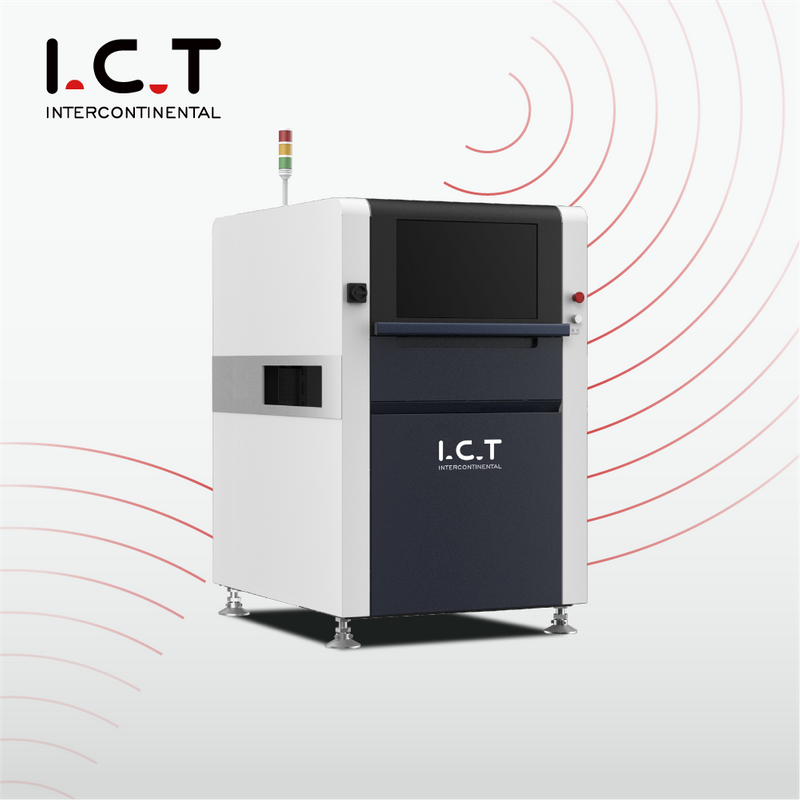

I.C.T-V5300 | DIP On-line Çift Taraflı AOI Otomatik Optik Muayene Sistemleri

Paylaş:

I.C.T-V5300 | DIP On-line Çift Taraflı AOI Otomatik Optik Muayene Sistemleri

Güvenilir otomatik optik denetim sistemleri PCB verimi artırır.
A. Gerçek zamanlı hassas yakalama.
B. Yapay zeka derin öğrenme.
C. Minimum yanlış alarm.
D. Tek tuşla basit kurulum.
e. Uzaktan bağlantılı kontrol.
F. Kapsamlı kusur taraması.
G. İzlenebilir SPC istatistikleri.

Model：
I.C.T-V5300
ürün markası：
I.C.T

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

Ürün Açıklaması

AOI Muayene Makinesi 101

| I.C.T Otomatik Optik İnceleme Sistemleri AI-5146

I.C.T otomatik optik inceleme sistemi AI-5146, canlı PCB görüntüler için yüksek çözünürlüklü renkli bir kamera kullanır. Parçaları ve lehim hatalarını akıllıca değerlendirmek için CNN'i uygular. Bu aoi optik inceleme, yeniden akış öncesi ve yeniden akış sonrası hat içi uyum sağlar. Hızlı kontroller, düşük hatalar ve kolay arayüz sunar. Stabilite GR&R<%10'a ulaşır. Veri kaydı ve uzaktan hata ayıklama için MES'e bağlanır. Kullanıcılar hat kalitesini kolaylıkla artırır.

| Özellik

Yapay Zeka Öğrenme Algoritması

Otomatik optik inceleme sistemleri, geniş veriler üzerinde CNN'yi kullanır. Tek tıklamayla bileşenlerin ve bağlantı noktalarının kimlikleri. Program süresini kısaltır. Eski yüksek yanlış sorunları düzeltir. Otomatik optik inceleme PCB'si belirsiz özellikleri veya renkleri yönetir. Garip parçalara çok yakışıyor. Hassas noktalarda doğruluk yüksek kalır.

Hızlı Tarama Hızı

Hızlı Muayene Hızı

0,23 sn/FOV'da kamera. Hızlı hizalama sistemi. Otomatik yol planı. Çekim sırasında sonraki hesaplamayı yapar. Otomatik optik inceleme sistemleri hacimdeki büyük PCB'leri yönetir. Tam satırlarda gecikme yok. Kullanıcılar günlük çıktıyı artırır.

Tam Kusur Kapsamı

Eksikliği, yanlış hizalamayı, köprüyü, fazlalığı vb. algılar. Otomatik kutular çoklu arızaları. Renk veya karakter değişimlerini yok sayar. Çıkıntı ile baş eder. Otomatik optik inceleme sistemlerinin karmaşıklığı düşüktür.

| Şartname

Model	I.C.T SMT AOI AI-5146	I.C.T SMT AOI AI-5146D
Mini Bileşen	01005chip,0.3pitch IC ve Özel şekilli
Çözünürlük@FOV	10um@40*30mm	15um@40*30mm
Kamera	12M piksel akıllı dijital endüstriyel kamera
Objektif	Telesentrik lens
Işık	RGB+W 4 renkli integral
Denetim hızı	0,23 saniye/FOV
Denetim Algoritması	CNN, Renk kontrastı, Anahat tanıma, Ofset incelemesi, Şablon eşleştirme, Karakter karşılaştırma, OCR vb.
Muayene Öğesi	Bileşen: Yok, Ters, Yanlış Hizalama, Kırık, Ekstra, Yabancı Madde, Lekeli vb. Lehim: Yetersiz lehim, aşırı lehim, köprüleme, sözde lehim vb. Diğer: Barkod Tanıma/QR kod Tanıma/OCR.

PCB boyutu	5050mm~510460mm (Büyük tahta modu: Soldan sağa: maksimum 730460mm Sağdan sola: maksimum 640460mm)	5050mm~510610mm(Tek raylı çalışma) 5050mm~510330mm(Çift raylı çalışma)
Demiryolu	Tek ray	Çift raylı
PCB Yükseklik	Üst:25mm, Alt:80mm	Üst:25mm, Alt:30mm
PCB kalınlık	0,3 ~ 6,0 mm
PCB Kenar	3,7 mm
PCB Çarpıklık	±3,0 mm
PCB ağırlık	Maksimum:3Kg
konveyör yükseklik	900 ± 20mm
Ayarlı	Manuel ve Otomatik
konveyör Yön	L ~R veya R ~L
Güç	AC220 50/60Hz,5A
Nominal güç	380W
İletişim	Smema
Ağırlık	750Kg	790Kg

* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.

| SMT Hat Ekipman Listesi

SMT satır

Yüksek Kaliteli PCBA Üretim Hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.

1 SMT SMT Makinesi ile Hat 03

SMT Satırındaki	Ürün Adı Amacı
PCB yükleyici	Otomatik olarak çıplak PCB'ları satıra yükler.
Lehim macun yazıcı	Lehim pastasını PCB pedlere doğru bir şekilde yazdırır.
Seç ve Yer Makinesi	Bileşenleri PCB'lere hassas bir şekilde bağlar.
Akıntı fırını	Sağlam eklemler oluşturmak için lehimi eritir.
AOI makine	Lehim bağlantılarını ve yerleştirme kusurlarını inceler.
SPI Makine	Lehim pastasının yüksekliğini ve kalitesini kontrol eder.
İzlenebilirlik ekipmanı	Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi/ Etiket Yerleştirici /Mürekkep Püskürtmeli Yazıcı

| Müşteri Başarısı Videosu

I.C.T-5146 pazarlama videosu, otomatik optik denetim sistemlerinin önemli noktalarını sunuyor. Dış tasarımı ve faydalarını gösterir. Dahili kamera ve ışıkların görünümü. Makine SMT hattında çalışıyor, canlı yakalama. AI kurulum demosu tek tıklamayla parça/lehim kontrolü. Köprü veya eksik gibi kusur örnekleri. Hızlı program, uzaktan bağlantı. Fabrikanın istikrarlı çalışması, daha yüksek verim ve tempo ile kapanır.

| Servis ve Eğitim Desteği

I.C.T, otomatik optik inceleme sistemleri için eksiksiz yardım sağlar. Ekip tarafından kurulum, ayarlama ve bakım yapın. Sorunları uzaktan hızlı bir şekilde çözün. Operasyonlarla ilgili site veya web eğitimi. Programı, kusurları, verileri öğretin. Yazılım güncellemeleri devam ediyor. Parçalar için küresel noktalar. Kullanıcı becerilerini ve çalışma süresini artırır.

AOI Makine 203

| Müşteri Yorumları

Müşteriler mühendislerin hızlı uzman yardımını övüyor. Otomatik optik denetim sistemlerinin hassasiyetini ve güvenilirliğini severler. Taşıma sırasında güvenli paketleme. Hızlı sorun yanıtı. Sağlam performans üretimi artırır.

Müşteri İncelemesi-03

| Sertifikalar ve Standartlar

I.C.T CE güvenliğine, RoHS eco'ya, ISO9001 kalitesine sahiptir. AI yöntemlerinde patentler. Bunlar güveni ve yeniliği sağlar.

I.C.T-Sertifika-04

| I.C.T Şirketi ve SMT Fabrikamız Hakkında

I.C.T kendi Ar-Ge'sini yürütüyor ve 12.000m²'lik tesiste inşa ediyor. 89 kişi, 20 mühendis. Hızlı genişleme 72 ülkede 1600'den fazla kişiye hizmet veriyor. Zorlu testler, kalite yönetimi en üst düzey donanım. Dünya şubeleri yerel destek.
