Hızla gelişen güç elektroniği alanında, yeniden akışlı lehimleme , invertörler, güç kaynakları ve elektrikli araç (EV) sistemleri gibi güç kontrol cihazlarının montajında kritik bir rol oynamaktadır. Bu bileşenler, genellikle yüksek güçlü uygulamalarda enerji dönüşümü ve dağıtımının yönetilmesinde önemlidir.
Bununla birlikte, güç elektroniği PCBA (Baskılı Devre Kartı Düzeneği) için yeniden akışlı lehimlemeyle ilgili zorluklar, güç bileşenlerinin benzersiz gereksinimleri nedeniyle oldukça önemlidir.
Bu makalede, termal yönetim, PCB çarpıklığı, lehimleme kusurları ve sıcaklık profillerinin optimizasyonu da dahil olmak üzere güç elektroniğinin karşılaştığı başlıca yeniden akışlı lehimleme zorlukları tartışılmaktadır.
Ek olarak, güç elektroniği için yeniden akışlı lehimleme sürecini iyileştirmek amacıyla ileri teknikleri ve otomasyon ile kalite kontrolün entegrasyonunu araştıracağız.
Güç elektroniği genellikle yüksek termal kütleye sahip olma eğiliminde olan güç yarı iletkenleri ve büyük kapasitörler gibi yüksek güçlü bileşenleri içerir. Bu, daha küçük bileşenlerle karşılaştırıldığında ısınma ve soğuma işlemlerinin daha uzun sürdüğü anlamına gelir. Yeniden akışlı lehimlemede, tüm PCB boyunca eşit ısıtmanın sağlanması çok önemlidir. Yüksek termal kütleli bileşenlerin varlığı eşit olmayan ısınmaya neden olabilir, bu da lehim bağlantı bütünlüğünü tehlikeye atabilecek lokal sıcaklık değişimlerine yol açabilir.
Bu, aşırı ısıya duyarlı hassas bileşenlerle çalışırken özellikle problemlidir ve yüksek kaliteli lehimleme için eşit sıcaklık kontrolünü kritik hale getirir.
Güç elektroniği PCBA yeniden akışlı lehimlemedeki bir diğer termal zorluk, termal şok riskidir. Yeniden akışlı lehimlemenin ısıtma ve soğutma aşamaları sırasında oluşturulan yüksek termal gradyanlar, bileşenlerin farklı oranlarda genleşmesine ve büzülmesine neden olabilir. Genişlemedeki bu farklılık, özellikle karmaşık tasarımlara sahip yüksek güçlü modüllerde bileşenlerin çatlamasına veya kırılmasına yol açabilir.
Ayrıca sıcaklık değişimi çok hızlı olursa lehim bağlantıları arızalanabilir. Uzun vadeli güvenilirlik ve performans sağlamak için termal profilleri yönetmek ve termal şok olasılığını azaltmak çok önemlidir.

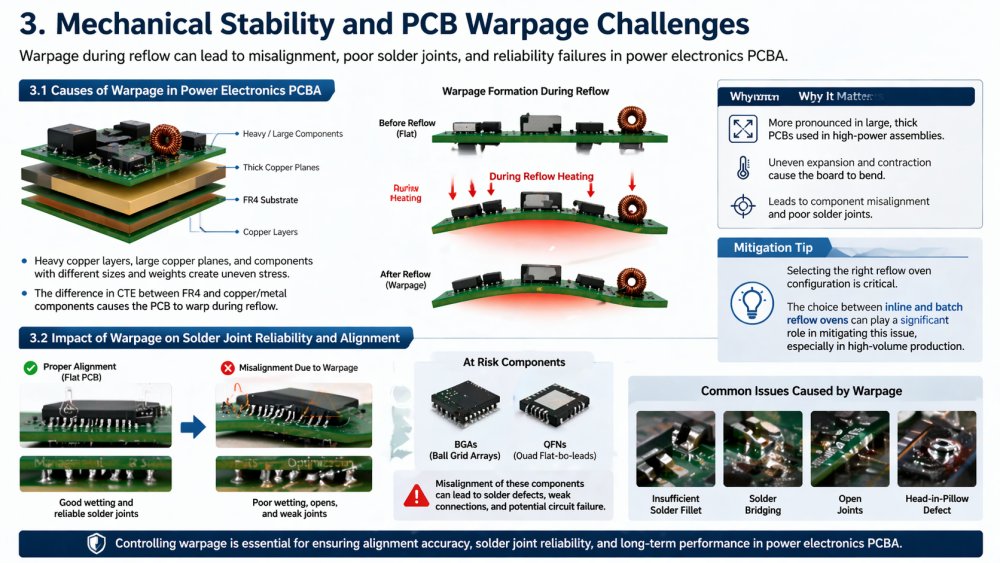

Güç elektroniği PCB genellikle ağır bakır katmanlara, büyük bakır düzlemlere ve farklı boyut ve ağırlıklara sahip çeşitli bileşenlere sahiptir. PCB malzemesi (tipik olarak FR4) ile bakır veya diğer metal bileşenler arasındaki termal genleşme katsayıları (CTE) arasındaki fark, PCB çarpıklığına neden olabilir. PCB yeniden akış işleminin ısısına maruz kaldığında bükülme meydana gelir ve bileşenlerin yanlış hizalanmasına yol açabilir, bu da lehim bağlantılarının zayıf olmasına neden olur.
Çarpıklık, ağır bileşenleri barındırmak için PCB boyutu ve kalınlığının daha büyük olduğu yüksek güçlü montajlarda daha belirgindir.
Çarpıklık, yeniden akışlı lehimleme işlemi sırasında bileşenlerin hizalanmasını önemli ölçüde etkileyebilir ve bu da lehim bağlantı kalitesini etkiler. Yanlış hizalanmış bileşenler zayıf ıslanmaya eğilimlidir ve bu da lehim bağlantılarının güvenilmez olmasına neden olur.
Hat içi ve toplu yeniden akışlı fırınlar arasındaki seçim , özellikle yüksek hacimli üretimde bu sorunun azaltılmasında önemli bir rol oynayabilir.'
Örneğin, BGA"ler (Bilyalı Izgara Dizileri) ve QFN"ler (Dörtlü Düz Uçsuz) gibi bileşenler lehimleme sırasındaki yanlış hizalamaya karşı özellikle hassastır. Bileşenler PCB çarpıklığı nedeniyle kayarsa, lehim bağlantıları yanlış şekilde oluşabilir ve bu da sonuçta devre arızasıyla sonuçlanabilecek zayıf bağlantılara yol açabilir.

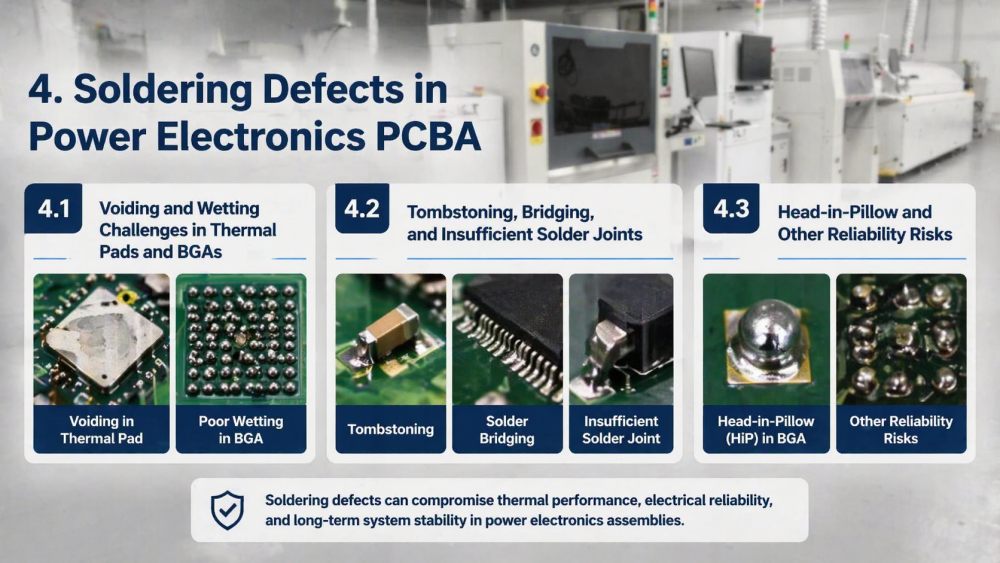

Boşalma, lehim bağlantısının altında bağlantıyı zayıflatabilecek hava ceplerinin oluşması anlamına gelir. Güç elektroniğinde PCBA, boşluk özellikle termal pedlerde ve BGA"lerde yaygındır; burada geniş temas alanları lehimleme işlemi sırasında havayı hapsetme eğilimindedir. Bu büyük pedlerin yetersiz ıslanması sorunu daha da kötüleştirebilir, lehimin yastığa tam olarak yapışmaması nedeniyle termal ve elektriksel performansı etkileyen zayıf bağlantılar oluşur. Güç elektroniği düzeneklerinde güvenilir lehim bağlantıları için uygun ıslanmanın sağlanması çok önemlidir.
Lehimleme sırasında bir bileşenin bir ucunun PCB"yi kaldırdığı bir olay olan kesme taşlama, güç elektroniğinde PCBA yaygın bir sorundur. Buna genellikle dengesiz ısıtma veya yetersiz lehim pastası neden olur. Benzer şekilde, lehim köprülemesi (bitişik uçlar arasında istenmeyen lehim bağlantıları) ve yetersiz lehim bağlantıları (güvenilir bir bağlantı oluşturmak için yeterli lehimin bulunmadığı durumlarda), tutarsız lehim pastası uygulaması veya yanlış yeniden akış profilleri nedeniyle meydana gelebilecek yaygın sorunlardır. Bu kusurlar ürünün genel güvenilirliğini azaltır ve arıza olasılığını artırır.
Baş yastığı (HiP), BGA"larda yaygın olarak gözlemlenen başka bir kusurdur ve lehim topunun zayıf ıslanmasından kaynaklanır. Bu kusur, lehim topunun yastığı tamamen ıslatmaması ve lehim topunun "kafanın yastığa gömülmesi" gibi lehimin üzerinde asılı kalması durumunda meydana gelir.
Bu durum bağlantının gücünü azaltır ve stres altında kopmalara neden olabilir. HiP"in varlığı, sağlam bağlantıların sistemin kararlılığı için hayati önem taşıdığı yüksek güvenilirliğe sahip güç elektroniklerinde özellikle zararlı olabilir.
Yeniden akış sıcaklığı profili, lehim bağlantı kalitesinin sağlanmasında ve kusurların en aza indirilmesinde çok önemli bir rol oynar. Güç elektroniğinde PCBA, farklı bileşenlerin değişen termal kütleleri nedeniyle sıcaklık profilinin optimize edilmesi kritik öneme sahiptir.
Bu ihtiyaçları karşılamak için doğru reflow fırını seçmek çok önemlidir.
Ön ısıtma aşaması, bileşenlere baskı yapmadan eşit bir ısıtma sağlamalı, ıslatma aşaması ise yeniden akış zirvesine ulaşmadan önce termal tekdüzeliğe izin vermelidir. Termal şoku önlemek için soğutma aşaması kademeli olmalıdır.
Tüm bu aşamaların etkili bir şekilde dengelenmesi, yüksek güçlü bileşenlerin minimum termal stres yaşamasını ve yüksek kaliteli lehim bağlantıları elde edilmesini sağlar.
Kurşunsuz lehim kullanımının artmasıyla birlikte, yeniden akış sıcaklığı profillerinin bu lehimlerin daha yüksek erime sıcaklıklarına uyum sağlayacak şekilde ayarlanması gerekmektedir.
Doğru kurşunsuz reflow fırının seçilmesi bu zorlukların üstesinden gelmek için hayati öneme sahiptir. Ek olarak, yüksek yoğunluklu tasarımlar genellikle birbirine sıkı bir şekilde paketlenmiş bileşenler içerir ve bu da ısıtma sürecini daha da karmaşık hale getirir.
Tutarlı lehimleme sonuçları elde etmek için profillerin bu tasarımların artan karmaşıklığını hesaba katacak şekilde ayarlanması gerekir.

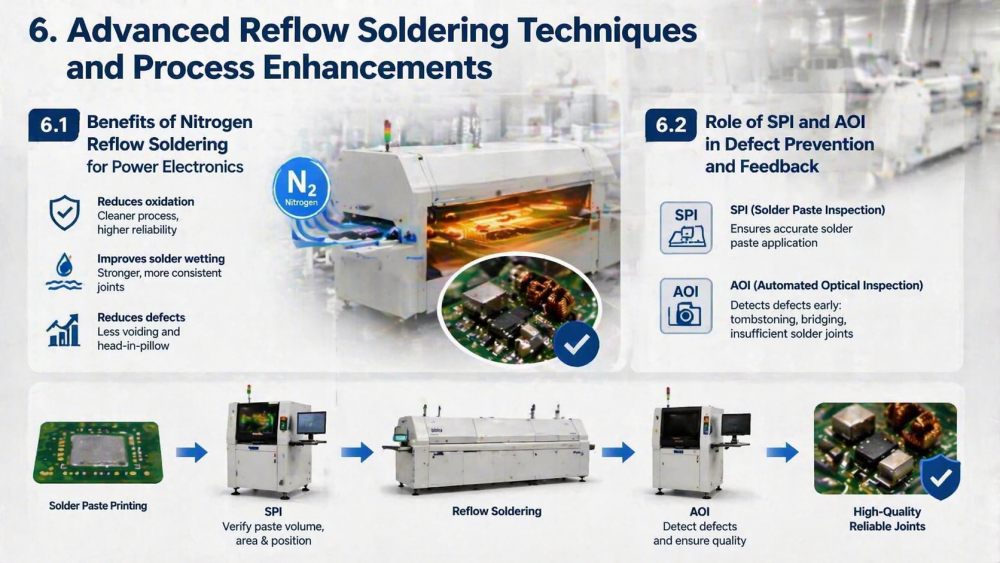

Azot yeniden akışlı lehimleme, oksidasyonu azaltma ve lehimin ıslanmasını iyileştirme yeteneği nedeniyle güç elektroniği PCBA için değerli bir çözüm olarak ortaya çıkmıştır. Nitrojen ortamı, bileşenler ve lehim pedleri üzerinde oksit oluşumunu önleyerek yüksek kaliteli bağlantı sağlar.
Yüksek yoğunluklu bileşenlere ve kritik performans gereksinimlerine sahip güç elektronikleri için nitrojenin yeniden akışı, lehim bağlantı tutarlılığını iyileştirerek ve boşluk ve kafa yastığı gibi kusurları azaltarak gelişmiş güvenilirlik sağlar.
Lehim Pastası Denetimi (SPI) ve Otomatik Optik Denetim (AOI), yeniden akışlı lehimleme işlemi sırasında kusurların önlenmesinde ve gerçek zamanlı geri bildirimde kritik rol oynar.
SPI doğru lehim pastası uygulamasını sağlarken, AOI mezar taşı, köprüleme ve yetersiz lehim bağlantıları gibi kusurları sürecin erken safhalarında tespit eder.
Üreticiler, bu denetim sistemlerini yeniden akış sürecine entegre ederek kusurları en aza indirebilir ve güç elektroniğinin genel verimini PCBA artırabilir.
Yeniden akışlı lehimlemenin SPI ve AOI gibi hat içi denetim sistemleriyle entegre edilmesi, üreticilerin gerçek zamanlı kalite kontrolü elde etmesine olanak tanır. Bu entegrasyon yalnızca kusurların anında tespit edilmesini sağlamakla kalmaz, aynı zamanda sürecin sürekli izlenmesine de olanak tanır.
Gerçek zamanlı geri bildirim, operatörlerin süreci hızlı bir şekilde ayarlamasına olanak tanıyarak kusur olasılığını azaltır ve genel üretim verimliliğini artırır.
Gerçek zamanlı proses izleme ve izlenebilirlik sistemlerinin yeniden akışlı lehimleme prosesine dahil edilmesi proses stabilitesini artırır. Üreticiler lehim pastası uygulamasından son denetime kadar üretim sürecinin her aşamasını takip edebiliyor.
Bu, operatörlerin modelleri tanımlayabilmesi, düzeltici eylemleri uygulayabilmesi ve kusurların tekrar oluşmasını önleyebilmesi nedeniyle sürekli iyileştirmeye olanak tanır.
Yüksek güçlü invertör düzeneklerine ilişkin bir örnek olay çalışması, çarpıklığın bileşen hizalamasını ve lehim bağlantısı güvenilirliğini nasıl etkileyebileceğini göstermektedir. Şirket, sıcaklık profillerini optimize ederek ve kontrollü soğutma aşamaları kullanarak çarpılmayı önemli ölçüde azaltmayı ve tutarlı lehim bağlantıları elde etmeyi başardı. Bu, yüksek güçlü uygulamalarda ürün güvenilirliğinin ve performansının artmasıyla sonuçlandı.
Başka bir örnek olay çalışması, sıcaklık profillerini optimize etmenin ve AOI sistemleri entegre etmenin, güç elektroniği üretiminde verimi nasıl artırdığını gösteriyor. Şirket, boşluk, köprüleme ve yetersiz lehim bağlantıları gibi kusurlarda önemli bir azalma gördü; bu da daha yüksek üretim verimliliği ve daha düşük yeniden işleme maliyetleriyle sonuçlandı.
Çevre dostu üretim süreçlerine olan talep arttıkça elektronik endüstrisi, yüksek güçlü uygulamalarda hem sürdürülebilir hem de etkili yeni malzemeler araştırıyor.
Gelişmiş performansa sahip kurşunsuz lehim gibi malzemelerdeki ilerlemeler, yüksek güvenilirliği korurken çevresel etkiyi azaltmaya odaklanarak yeniden akışlı lehimlemenin gerçekleştirilme şeklini değiştiriyor.
Yapay zeka destekli profil oluşturma sistemlerinin kullanımı artıyor ve yeniden akışlı lehimleme süreci üzerinde daha hassas kontrol sağlıyor. Yapay zeka sistemleri sıcaklık dalgalanmalarını tahmin edebilir, profilleri gerçek zamanlı olarak ayarlayabilir ve genel üretim verimliliğini artırabilir.
Bu yenilikler, daha sürdürülebilir ve verimli üretim süreçlerine doğru geçişi teşvik ediyor ve sonuçta güç elektroniğinin büyümesine katkıda bulunuyor.
Sonuç olarak, güç elektroniğindeki PCBA yeniden akışlı lehimleme, termal yönetim, PCB çarpıklığı ve lehimleme kusurları dahil olmak üzere benzersiz zorluklar doğurur. Ancak sıcaklık profili optimizasyonu, nitrojen yeniden akışlı lehimleme ve otomatik denetimdeki ilerlemelerle üreticiler bu zorlukların üstesinden gelebilir ve ürün güvenilirliğini artırabilir. Endüstri daha çevre dostu süreçlere ve yapay zeka odaklı profil oluşturmaya doğru ilerledikçe, güç elektroniği yeniden akışlı lehimlemenin geleceği umut verici görünüyor; ufukta daha fazla verimlilik ve sürdürülebilirlik var.
