I.C.T-1200
I.C.T
| Miktar： | |
|---|---|
| I.C.T-1200 LED stensil Yazıcıya Genel Bakış
I.C.T-1200 LED stensil Yazıcı, LED ve diğer büyük boyutlu ürünler için tasarlanmış yüksek hassasiyetli bir otomatik lehim pastası yazıcısıdır. 25 yılı aşkın deneyimiyle I.C.T, sıfır hatalı üretim için bu yazıcıyı endüstriyel 4.0 ve MES sistemleriyle entegre ederek tam bir SMT fabrika çözümü sağlar. Otomatik PCB kalibrasyonu, şablon temizleme ve ayarlanabilir silecek basıncını içeren gelişmiş otomasyona sahiptir ve en yüksek kalitede baskı sağlar. 2021'de 1.900'den fazla birim satılan ve SMT sektöründe 2. sırada yer alan bu yazıcı, uzun ömür ve stabilite için ithal edilmiş en iyi markanın bileşenlerini kullanır. Verimlilik ve güvenilirlik arayan üreticiler için ideal olan bu ürün, kolay kullanım için kullanıcı dostu bir Windows 10 arayüzü ile LCD TV'ler ve araç elektroniği gibi çeşitli PCB türleri destekler.
| Özellik
I.C.T-1200 LED stensil Yazıcı, ±0,015 mm tekrarlanan konumlandırma doğruluğu ve 0,03 mm yazdırma doğruluğu ile yüksek konum doğruluğu sunar. Bu, her baskının hassas olmasını sağlayarak üretimdeki hataları azaltır. Makine, çeşitli PCB işaretlerini tanımlamak için tekdüze halka ışık kaynaklarına sahip gelişmiş görüş sistemleri kullanır; bu da onu kalay kaplama, bakır kaplama ve daha fazlası için uygun hale getirir. KURODA bilyalı vidalar gibi ithal bileşenlerden oluşan sağlam tasarımı, güvenilirliği artırarak üreticilerin LED ve büyük boyutlu PCB'lerde tutarlı kalite elde etmesine yardımcı olur.
Bu yazıcı, kart konumunu doğru bir şekilde ayarlayan otomatik bir PCB kalibrasyon sistemine sahiptir. Üç eksenli bağlantı ayarlama sistemi, yüksek hassasiyet için doğrudan bağlantılı bir motorla çalıştırılan PCB'yi hızlı bir şekilde hizalar. Bu özellik, PCB ile şablon arasında düzgün temas sağlayarak zamandan tasarruf sağlar ve üretim verimliliğini artırır. Özellikle ince veya deforme olmuş PCB'ler için kullanışlıdır, stabilite sunar ve manuel ayarlamaları azaltır; bu, LED aydınlatma veya araç elektroniği üreten fabrikalar için önemli bir avantajdır.
I.C.T-1200, otomatik basınç ayarlama sistemine sahip asılı bir yazıcı kafası kullanır. Bu, gerçek zamanlı basınç geri bildirimine ve dengelemeye olanak tanıyarak mükemmel lehim pastası oluşumunu sağlar. Yüksek hassasiyetli adımlı motorlarla kontrol edilen kemer köprü yapısı, baskı sırasında sabit basınç sağlar. Bu özellik, LCD TV'ler ve genel elektronikler de dahil olmak üzere çeşitli PCB türlerinde yüksek kaliteli çıktı için idealdir ve otomatik üretim hatlarında makinenin çok yönlülüğünü ve performansını artırır.
| Şartname
| Model | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Çerçeve boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB boyut (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Taşıma yönü | Sol-sağ; Sağ sol; Sol sol; Sağa sağ | ||
| Destek sistemi | Manyetik PIN/Yukarı Aşağı Tablo Ayarlanmış/Destek Bloğu | ||
| Sıkıştırma Sistemi | Yan sıkıştırma (vakum nozulu, Otomasyon geri çekilebilir Z basıncı isteğe bağlıdır) | ||
| Yazıcı Kafası | İki bağımsız motorlu yazıcı kafası | ||
| Silecek Tipi | Paslanmaz çelik (standart), plastik | ||
| Temizleme sistemi | Kuru, ıslak, vakum | ||
| Denetleme | 2D Muayene (Standart) | ||
| Güç kaynağı | AC:220±10%,50/60HZ,3Kw | ||
| Kontrol yöntemi | Bilgisayar Kontrolü | ||
| Boyut (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Çerçeve boyutu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB boyut (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Boyut (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.

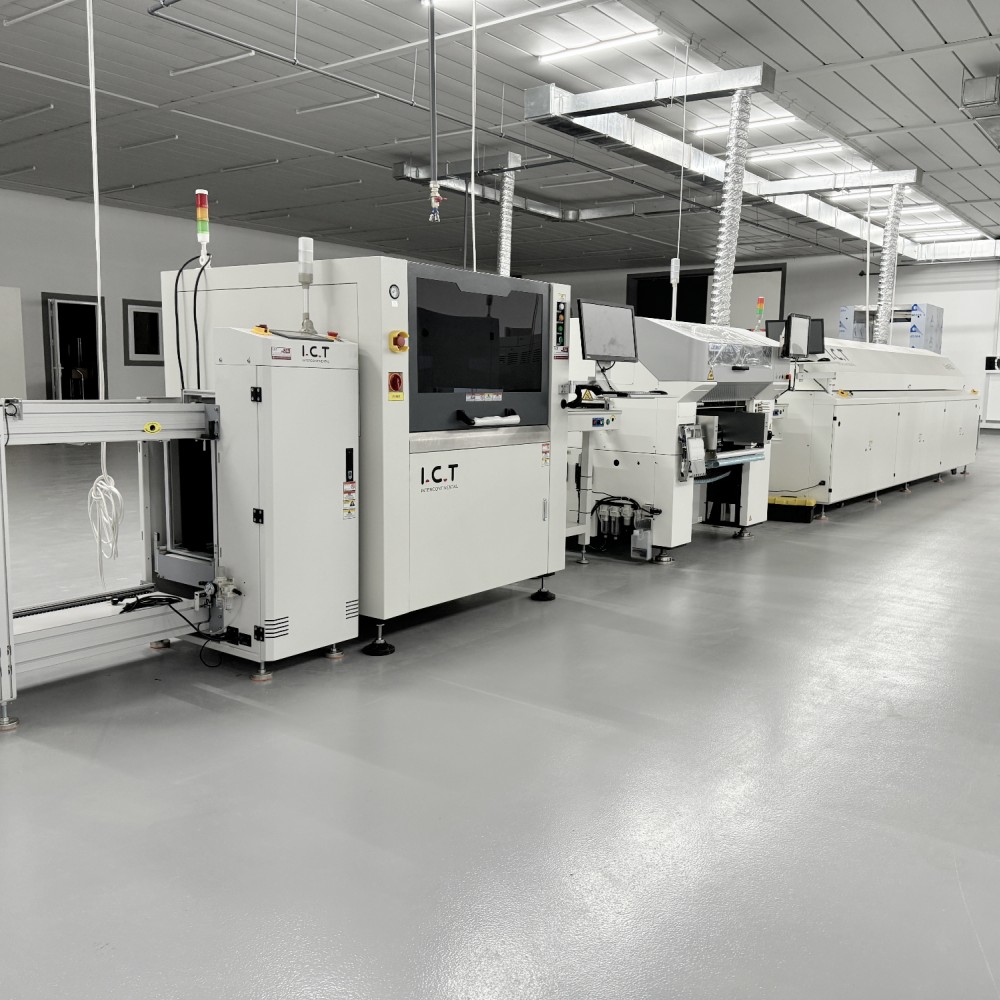

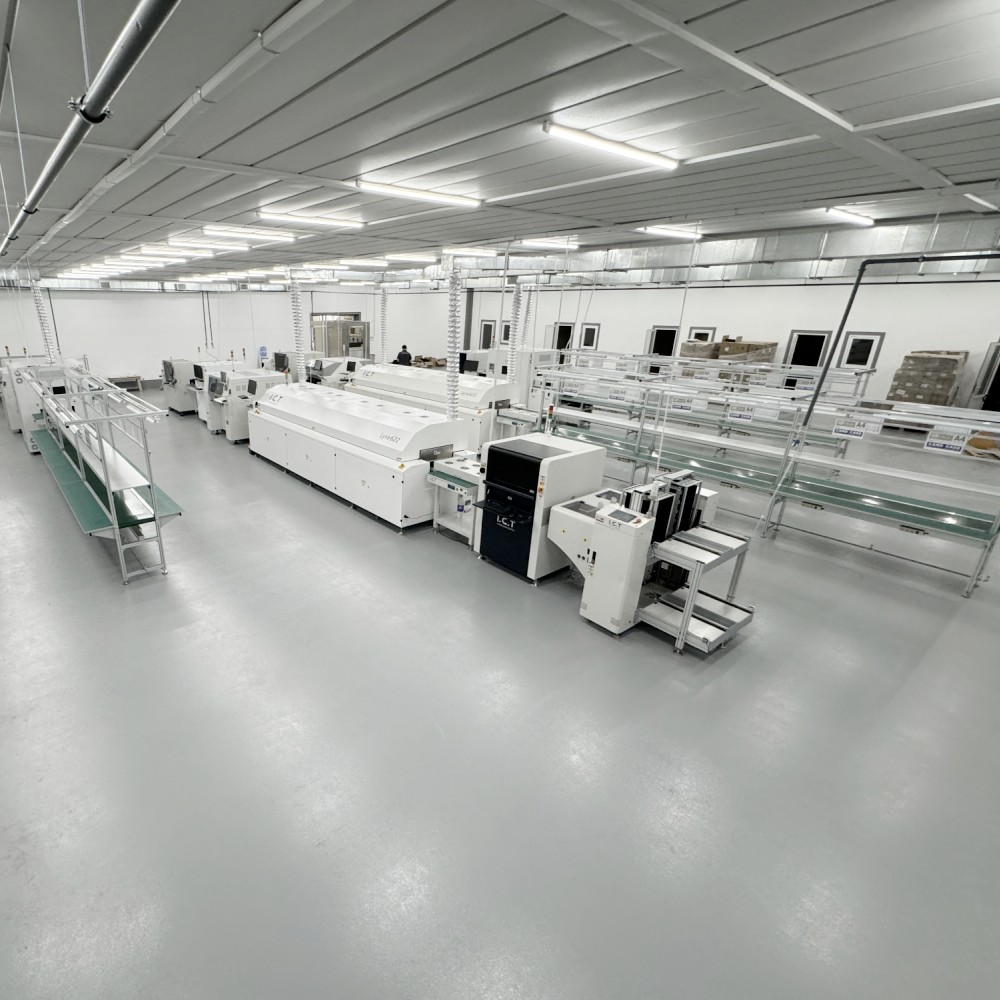

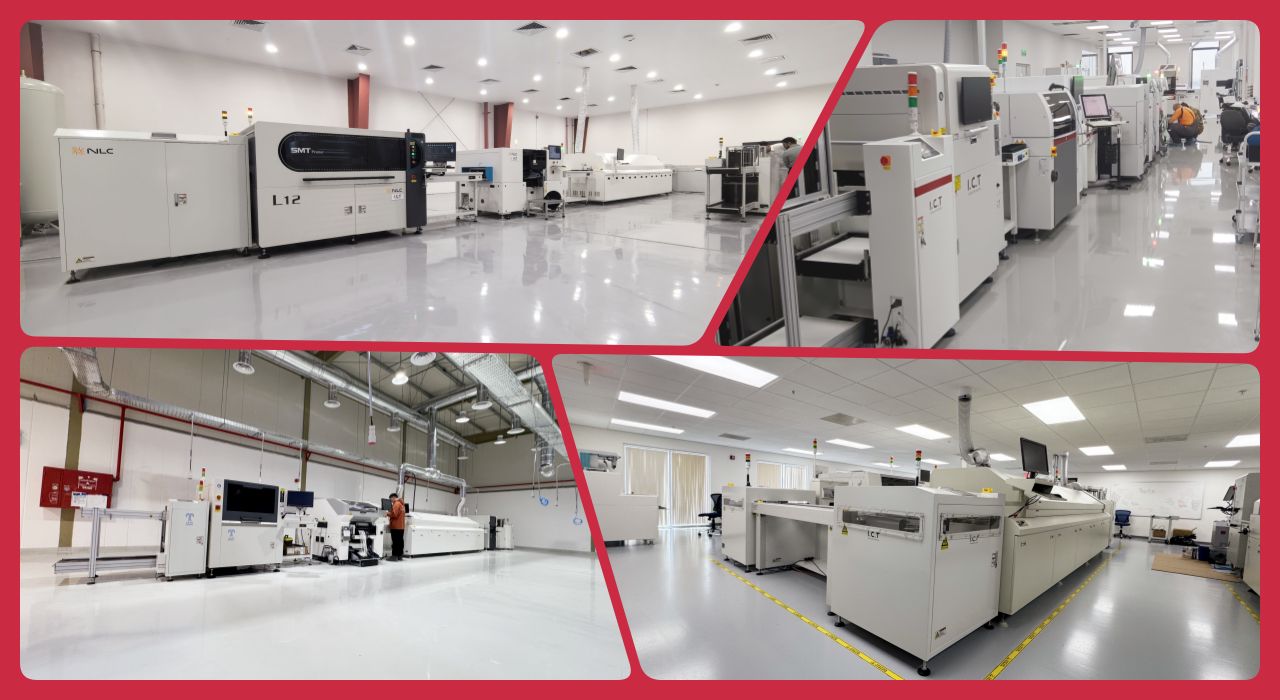

| SMT Hat Ekipman Listesi
Yüksek Kaliteli PCBA Üretim Hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi / Etiket Yerleştirici / Mürekkep Püskürtmeli Yazıcı |
| Müşteri Başarısı Videosu
2025 yılında, I.C.T mühendisler, tam otomatik bir SMT hat çözümü kurmak ve eğitim vermek için Asya'daki bir ev LED aydınlatma üreticisi olan bir müşteri fabrikasını ziyaret etti. Proje, toplam uzunluğu 29 metre olan 13 makineyi içeriyordu, ancak müşterinin 21 m uzunluğunda ve 5 m genişliğinde bir alana sığması gerekiyordu. I.C.T, hattı 16 m uzunluğa ve 2,7 m genişliğe sığdırarak müşterinin ihtiyaçlarını karşılayan U şeklinde bir düzen tasarladı. İki günlük kurulum ve hata ayıklamanın ardından altı günlük ekipman eğitimi ve teknik desteğin ardından, I.C.T'ın uzmanlığını ve müşteri odaklı hizmetini sergileyen teslimat başarıyla tamamlandı.
| Servis ve Eğitim Desteği
I.C.T, müşterilerin LED stensil Yazıcıdan en iyi şekilde yararlanmasını sağlamak için kapsamlı hizmet ve eğitim sunar. Ekibimiz, üretiminizin sorunsuz ilerlemesini sağlamak için yerinde kurulum, bakım ve teknik destek sağlar. Eğitim oturumları makinenin çalışmasını, sorun gidermeyi ve süreç optimizasyonunu kapsayarak personelinizin ekipmanı verimli bir şekilde kullanmasına yardımcı olur. 25 yılı aşkın deneyimimizle, desteğimizi ihtiyaçlarınıza göre uyarlıyor, uzun vadeli ortaklıklar ve her türlü sorunu çözmek için hızlı yanıt süreleri sunarak fabrikanızın güvenle ve minimum kesinti süresiyle çalışmasını sağlıyoruz.
| Müşteri Yorumları
Müşteriler, kurulum sırasındaki becerikli ve güler yüzlü destekleri nedeniyle mühendislerimizi seviyorlar. Üretimdeki yüksek hassasiyeti ve güvenilirliği nedeniyle LED stensil Yazıcıyı övüyorlar. Ekipmanlarımızın dikkatli ambalajlanması ve güvenli taşınması da yüksek puanlar alıyor. Pek çok kişi sorunları çözmek, sorunsuz operasyonlar sağlamak ve her projede güven oluşturmak için gösterdiğimiz hızlı tepkiyi takdir ediyor.
| Sertifikalar ve Standartlar
I.C.T, CE, RoHS ve ISO9001 gibi prestijli sertifikalara sahiptir ve LED stensil Yazıcımızın küresel güvenlik ve kalite standartlarını karşılamasını sağlar. Ayrıca temizleme sistemi ve dağıtım teknolojisi gibi yenilikçi özellikler için birden fazla patentimiz var. Bu sertifikalar ve patentler mükemmelliğe olan bağlılığımızı yansıtır ve müşterilerimize güvenilir, yüksek kaliteli ekipmanlar sunar.
| I.C.T Şirketi ve Fabrikamız Hakkında
I.C.T, 25 yılı aşkın deneyime sahip, 72 ülkede 1600'den fazla müşteriye hizmet veren lider bir elektronik ekipman çözümü sağlayıcısıdır. 12.000 m²'lik bir tesiste 89 personel çalıştıran kendi araştırma, geliştirme ve üretim ekiplerimiz var. Fabrikamız, birinci sınıf ürünler sağlayan sıkı test süreçlerine ve sağlam bir kalite yönetim sistemine sahiptir. Hızlı büyüme ve 30 milyon ABD Doları tutarındaki kayıtlı fonla, çeşitli üretim ihtiyaçlarını karşılamak için LED stensil Yazıcı gibi yenilikçi çözümler sunarak tüm dünyayı kapsıyoruz.
