| I.C.T-1500 PCB stensil Yazıcı Makinesine Genel Bakış
I.C.T-1500 PCB stensil Yazıcı Makinesi, PCB üretimi, özellikle de LED gibi uzun panolar ve araç elektroniği için tasarlanmış yüksek hassasiyetli bir otomatik yazıcıdır. 25 yılı aşkın sektör deneyimiyle I.C.T, kusursuz üretim için Endüstri 4.0 ve MES sistemleriyle uyumlu eksiksiz SMT çözümler sunar. Bu Otomatik PCB stensil Yazıcı, mükemmel sonuçlar için otomatik şablon temizleme, PCB kalibrasyonu ve ayarlanabilir silecek basıncı özelliklerine sahiptir. 2021'de 1.900'den fazla ünite satarak SMT pazarında 2. sırada yer aldık. En iyi ithal bileşenlerle üretilmiş olup, dayanıklılık ve düşük arıza oranları sağlar. Kullanıcı dostu Windows 10 arayüzü, 10 dakikadan kısa sürede yeni kurulumlara olanak tanır ve bu da onu modern fabrikalar için ideal kılar.
| Özellik
I.C.T-1500 PCB stensil Yazıcı Makinesi, ±0,015 mm tekrarlanan konumlandırma ve 0,03 mm yazdırma doğruluğu sunar. Bu hassasiyet uzun PCB saniyelerdeki hataları azaltarak tutarlı lehim pastası uygulaması sağlar. Görüş sistemi, çeşitli işaretleri tespit etmek için kalay ve bakır kaplamayı destekleyen tekdüze halka ışıklar kullanır. KURODA bilyalı vidalar gibi güvenilir parçalarla, LED veya araç panoları üzerine SMT Lehim Pastası Baskısı için stabiliteyi korur. Bu özellik, fabrikaların daha az yeniden çalışmayla yüksek kaliteli çıktı elde etmesine yardımcı olarak genel verimliliği artırır.
Bu smt şablon yazıcı makinesi, hızlı ve hassas hizalama için otomatik bir PCB kalibrasyon sistemi içerir. Doğrudan motorla çalıştırılan üç eksenli bağlantı, uzun tahtaları hızlı bir şekilde ayarlayarak şablon temasının düzgün olmasını sağlar. İnce veya çarpık PCB'ler için mükemmeldir ve manuel çabayı azaltır. Tam Otomatik PCB Baskı Makinesi olarak, LED ve elektronik üretiminde verimliliği artırır ve minimum ayarlamayla yüksek hacimli çalışmalar için istikrarlı bir temel sunar.
I.C.T-1500, kuru, ıslak ve manuel seçeneklere sahip benzersiz bir temizleme sistemine sahiptir. Ayrı CCD ve temizleme parçaları macunun etkili bir şekilde çıkarılmasını sağlarken yazılım, maliyetlerden tasarruf etmek için alkol ve kağıt kullanımını kontrol eder. Yukarıdan aşağıya püskürtme tasarımı, güçlü bir egzoz motoruyla desteklenen eşit şekilde temizler. Bu, onu SMT Lehim Pastası Baskısı için mükemmel bir seçim haline getirir, uzun levhalarda kaliteyi korur ve otomatik hatlarda arıza süresini azaltır.
| Şartname
| Model | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Çerçeve boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB boyut (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Taşıma yönü | Sol-sağ; Sağ sol; Sol sol; Sağa sağ | ||
| Destek sistemi | Manyetik PIN/Yukarı Aşağı Tablo Ayarlanmış/Destek Bloğu | ||
| Sıkıştırma Sistemi | Yan sıkıştırma (vakum nozulu, Otomasyon geri çekilebilir Z basıncı isteğe bağlıdır) | ||
| Yazıcı Kafası | İki bağımsız motorlu yazıcı kafası | ||
| Silecek Tipi | Paslanmaz çelik (standart), plastik | ||
| Temizleme sistemi | Kuru, ıslak, vakum | ||
| Denetleme | 2D Muayene (Standart) | ||
| Güç kaynağı | AC:220±10%,50/60HZ,3Kw | ||
| Kontrol yöntemi | Bilgisayar Kontrolü | ||
| Boyut (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Çerçeve boyutu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB boyut (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Boyut (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
Yüksek Kaliteli PCBA Üretim Hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi /Etiket Yerleştirici/Mürekkep Püskürtmeli Yazıcı |
| Müşteri Başarısı Videosu

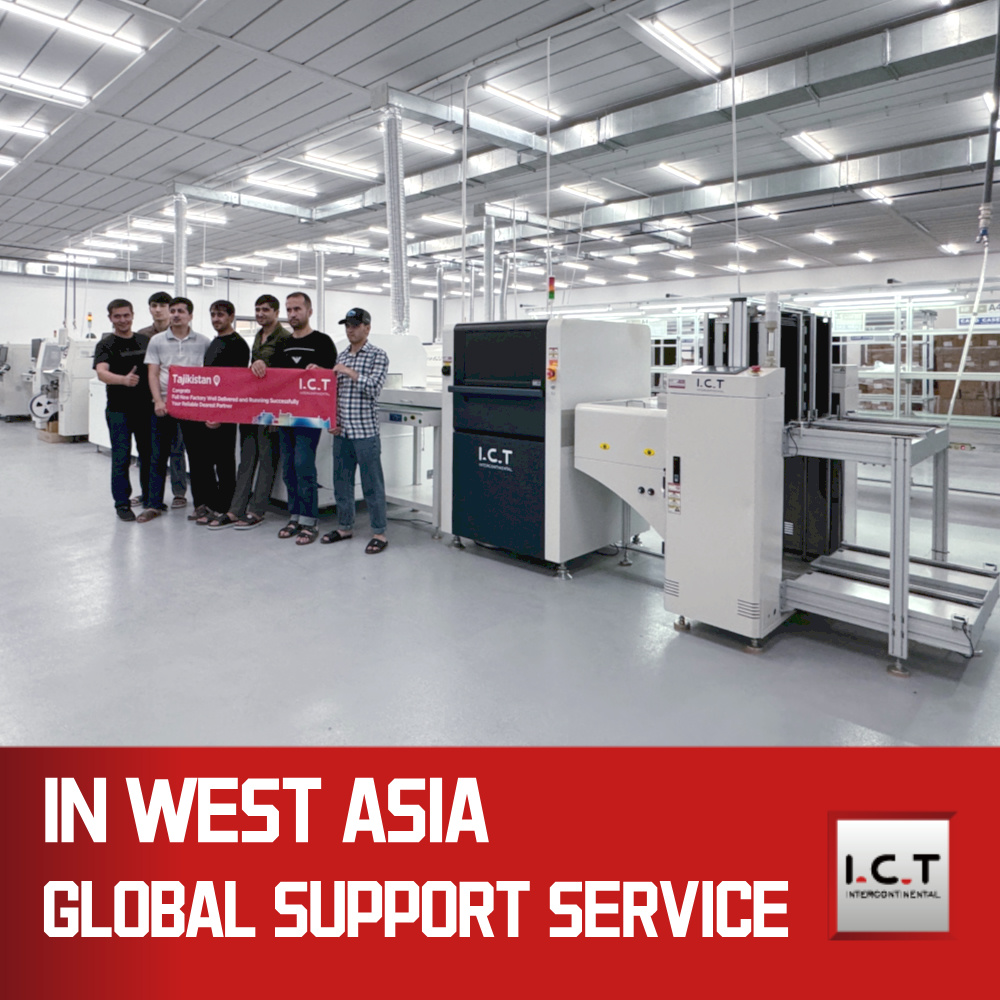

2025 yılında I.C.T mühendis, kurulum ve eğitim için Asya'daki bir LED aydınlatma fabrikasına gitti. Müşterinin 13 makineden oluşan 29 metrelik bir SMT hatta ihtiyacı vardı ancak 21m x 5m'lik bir alanı vardı. U şeklinde bir düzen tasarladık ve bunu 16m x 2,7m'ye sığdırdık. İki günlük kurulum ve hata ayıklamanın yanı sıra altı günlük eğitim ve desteğin ardından proje başarıyla tamamlandı. Bu, PCB stensil Yazıcı Makinesi çözümlerini belirli ihtiyaçlara göre uyarlama yeteneğimizi gösterdi.
| Servis ve Eğitim Desteği
I.C.T, PCB stensil Yazıcı Makinesi için kapsamlı servis ve eğitim sunar. Ekibimiz yerinde kurulum, bakım ve hızlı teknik destek sağlar. Eğitim, kurulumunuza göre uyarlanmış operasyon, sorun giderme ve süreç optimizasyonunu kapsar. 25 yılı aşkın uzmanlığımızla sorunlara hızlı yanıtlar sunarak arıza sürelerini en aza indiriyor ve üretiminizin güvenle sorunsuz bir şekilde ilerlemesini sağlıyoruz.
| Müşteri Yorumları
Müşteriler, kurulum sırasında mühendislerimizin yetenekli ve güler yüzlü yardımını takdir etmektedir. Hassaslığı ve güvenilirliği nedeniyle PCB stensil Yazıcı Makinesine hayranlık duyuyorlar. Güvenli ambalajlamamız ve zamanında teslimatımız yüksek puan alıyor ve çoğu kişi hızlı problem çözmemize, üretimi yolunda tutmamıza ve güven kazanmamıza değer veriyor.
| Sertifikalar ve Standartlar
I.C.T CE, RoHS ve ISO9001 sertifikalarına sahiptir ve PCB stensil Yazıcı Makinesinin küresel standartları karşılamasını sağlar. Temizleme ve taşıma sistemleri gibi yeniliklere yönelik patentlerimiz de bulunmaktadır. Bu kimlik bilgileri güvenli, yüksek kaliteli ekipmanı garanti ederek müşterilere her projede güvence sağlar.
| I.C.T Şirketi ve Fabrikamız Hakkında
I.C.T, kendi bünyesinde araştırma, geliştirme ve üretim yapan lider bir elektronik çözüm sağlayıcısıdır. 12.000 m²'lik tesiste 89 personel istihdam ediyoruz ve 30 milyon dolarlık bir fonla hızla büyüyoruz. 72 ülkede 1600'den fazla müşteriye hizmet veren fabrikamızda sıkı testler ve kalite kontrolleri uygulanmaktadır. Bu, I.C.T-1500 PCB stensil Yazıcı Makinesi gibi gelişmiş ürünlerin dünya çapında dağıtımını destekler.
