I.C.T-1200
I.C.T
| Miktar： | |
|---|---|
| Gelişmiş 1,2 m Lehim Pastası Yazıcısı
I.C.T-1200 Lehim Pastası stensil Baskı Makinesi, 1200 mm'ye kadar LED ve büyük boyutlu PCB'ler için özel olarak tasarlanmış yüksek hassasiyetli bir otomatik yazıcıdır. 2021'de 1.900'den fazla ünite satışıyla piyasaya sürülen ve SMT sektöründe 2. sırada yer alan bu ürün, Endüstriyel 4.0 standartlarıyla uyumludur. Bu makine, gelişmiş otomasyon ve üst düzey marka bileşenlerden oluşan sağlam tasarım sayesinde kusursuz baskı sağlar. Kullanıcı dostu Windows 10 arayüzü ve 10 dakikalık hızlı kurulum süresi, onu LCD TV'ler ve araç elektroniği dahil olmak üzere elektronik üretimi için ideal kılar.
| Özellik
Makine, tek tip halka ve koaksiyel ışık kaynaklarına sahip bir görüntü sistemi tarafından desteklenen ±0,03 mm'lik olağanüstü baskı doğruluğu sunar. Bu, kalay kaplama ve FPC gibi çeşitli PCB yüzeyler için hassas hizalama sağlar, LED üretimi için tutarlı sonuçlar sunar ve hataları etkili bir şekilde azaltır.
Otomatik basınç ayarlı asılı baskı kafası, gerçek zamanlı geri bildirim sunarak mükemmel macun oluşumunu sağlar. Bu özellik, farklı PCB tipleri için ince ayar yapılmasına olanak tanıyarak yüksek hızlı SMT hatlarda kalite kontrolü ve verimliliği artırır.
Benzersiz bir sprey temizleme sistemiyle donatılmış olup kuru, ıslak ve manuel temizleme seçenekleri sunar. Yazılımla kontrol edilen ayrı CCD ve temizleme tasarımı, alkol ve kağıt kullanımını en aza indirirken, güçlü bir egzoz motoru kapsamlı temizlik sağlayarak uzun vadeli güvenilirliği artırır.
| Şartname
| Model | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Çerçeve boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB boyut (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Taşıma yönü | Sol-sağ; Sağ sol; Sol sol; Sağa sağ | ||
| Destek sistemi | Manyetik PIN/Yukarı Aşağı Tablo Ayarlanmış/Destek Bloğu | ||
| Sıkıştırma Sistemi | Yan sıkıştırma (vakum nozulu, Otomasyon geri çekilebilir Z basıncı isteğe bağlıdır) | ||
| Yazıcı Kafası | İki bağımsız motorlu yazıcı kafası | ||
| Silecek Tipi | Paslanmaz çelik (standart), plastik | ||
| Temizleme sistemi | Kuru, ıslak, vakum | ||
| Denetleme | 2D Muayene (Standart) | ||
| Güç kaynağı | AC:220±10%,50/60HZ,3Kw | ||
| Kontrol yöntemi | Bilgisayar Kontrolü | ||
| Boyut (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Çerçeve boyutu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB boyut (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Boyut (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
Yüksek Kaliteli PCBA Üretim Hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi /Etiket Yerleştirici/Mürekkep Püskürtmeli Yazıcı |
| Müşteri Vaka Çalışması

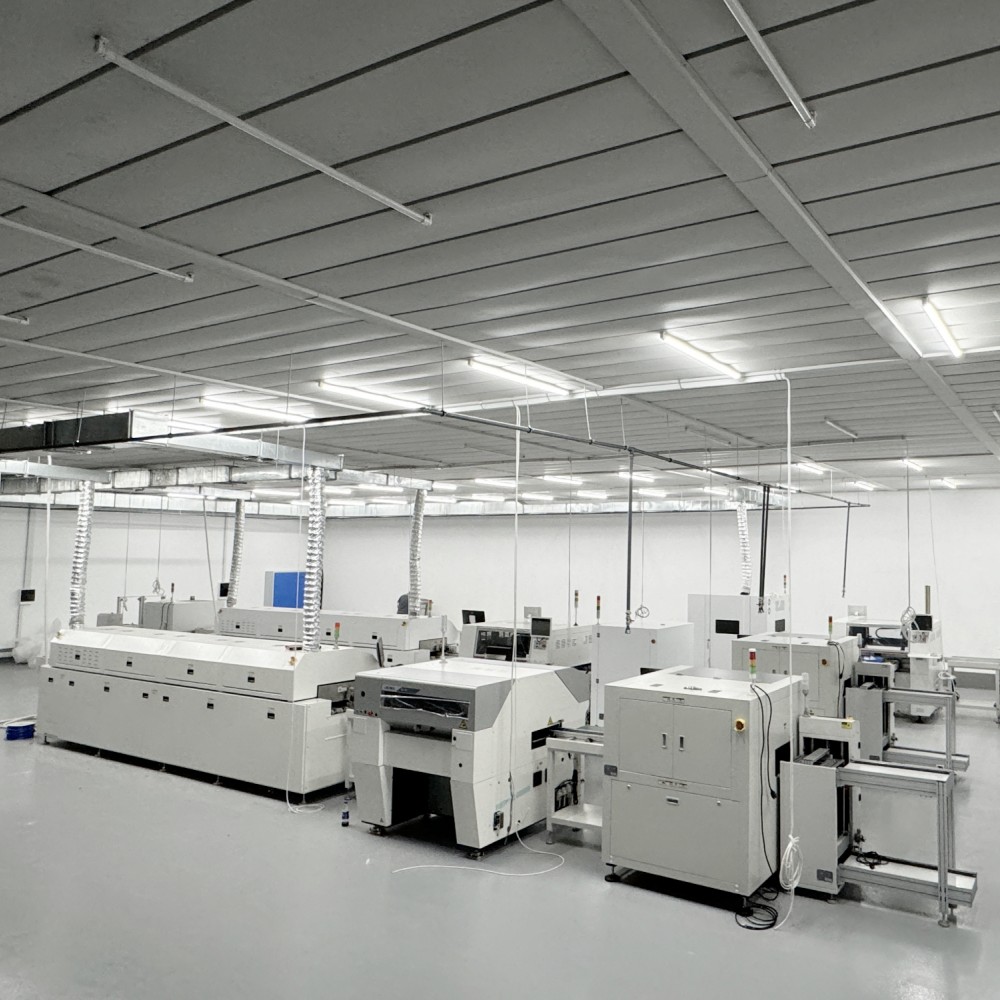

2025 yılında, I.C.T mühendis, otomatik lehim pastası baskı makinesini kurmak ve bu makine üzerinde eğitim almak için bir ev LED aydınlatma fabrikasını ziyaret etti. Müşterinin 16m x 2,7m'lik bir alanda kompakt bir kuruluma ihtiyacı vardı. 2 günlük kurulum ve 6 günlük eğitimin ardından U şeklindeki SMT hattı başarıyla uygulandı ve müşterinin ihtiyaçları uzman desteği ve teknik rehberlikle karşılandı.
| Servis ve Eğitim Desteği
I.C.T uzman kurulum, bakım ve eğitim hizmetleri sunar. Yetenekli ekibimiz, üretim sürecinizi optimize etmek ve her türlü teknik ihtiyacı verimli bir şekilde karşılamak için sürekli destek sağlayarak kusursuz çalışmayı garanti eder.
| Müşteri Yorumları
Müşteriler mühendislerimizi profesyonel kurulum desteklerinden dolayı övüyorlar. Şablon yazıcı lehiminin dayanıklılığını ve üstün performansını takdir ediyorlar. Sorulara verilen hızlı yanıtlar ve güvenli paketleme de büyük övgüler alarak güçlü müşteri güveni oluşturur.
| Sertifikalar ve Standartlar
I.C.T, güvenlik ve kaliteyi garanti eden CE, RoHS ve ISO9001 gibi en iyi sertifikalara sahiptir. Yenilikçi tasarımlarımızın da patentleri var. Bu sertifikalar, her PCB Yazıcıda yüksek standartlara ve güvenilir performansa olan bağlılığımızı kanıtlar.
| I.C.T Şirketi ve Fabrikamız Hakkında
2012 yılında kurulan I.C.T, 25 yılı aşkın deneyime sahip küresel bir elektronik çözüm sağlayıcısıdır. 89 personel, 20 mühendis ve 12000m²'lik tesisimiz ile Ar-Ge ve üretimi kendi bünyemizde yürütüyoruz. 72 ülkede 1600'den fazla müşteriye hizmet veren fabrikamız, sıkı kalite kontrolleri ve sağlam bir yönetim sistemi uygulayarak hızlı büyüme ve dünya çapında erişim sağlar.
