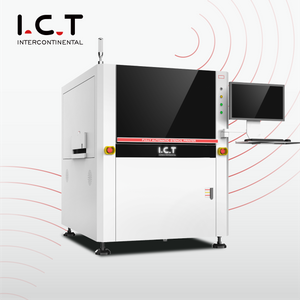

| SMT Tam Otomatik stensil Yazıcı Tanıtımı
I.C.T'un SMT Tam Otomatik stensil Yazıcısı, modern PCB montajı için en iyi seçimdir. Bu makine, 7 saniyelik yazdırma döngüsü ve ±0,025 mm'lik doğrulukla yüksek hassasiyet ve hız sunar. Lehim pastası uygulamasını otomatikleştirerek kaliteyi artırırken manuel hataları ve israfı azaltır. Tüketici elektroniği, LED ve otomotiv gibi endüstriler için tasarlanmış olup, otomatik PCB kalibrasyonu, ayarlanabilir silecek basıncı ve şablon temizleme özelliklerine sahiptir. I.C.T akıllı fabrika çözümleri için Endüstri 4.0 ve MES sistemlerini entegre ediyor. Windows 10'da kolay kullanım ve en iyi markaların dayanıklı malzemeleriyle uzun vadeli güvenilirlik sağlar. Bu yazıcı, fabrikaların verimliliği artırmasına ve çeşitli ihtiyaçları verimli, istikrarlı bir performansla karşılamasına yardımcı olur.
| Özellik

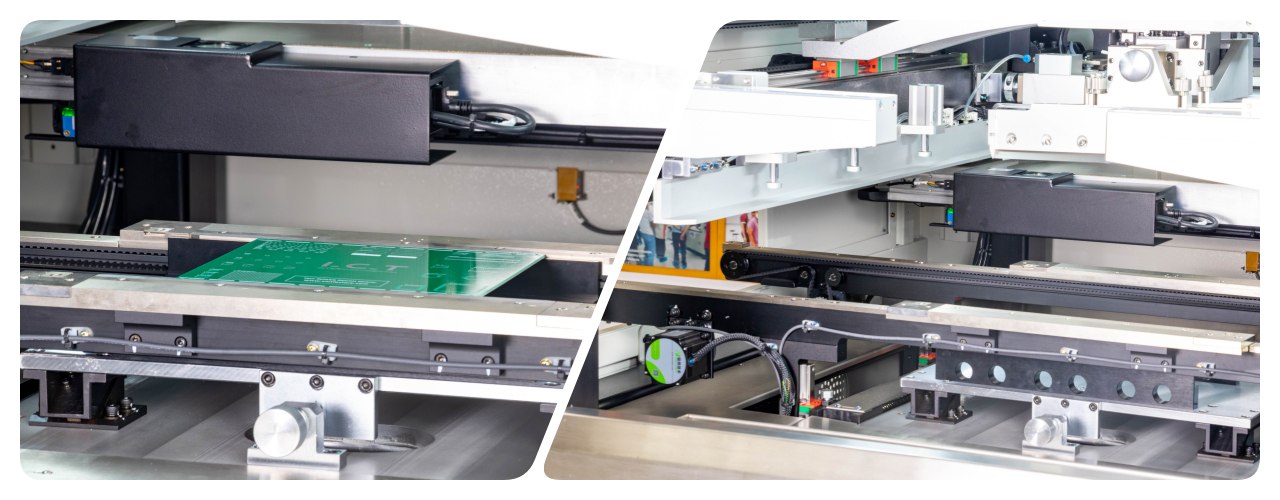

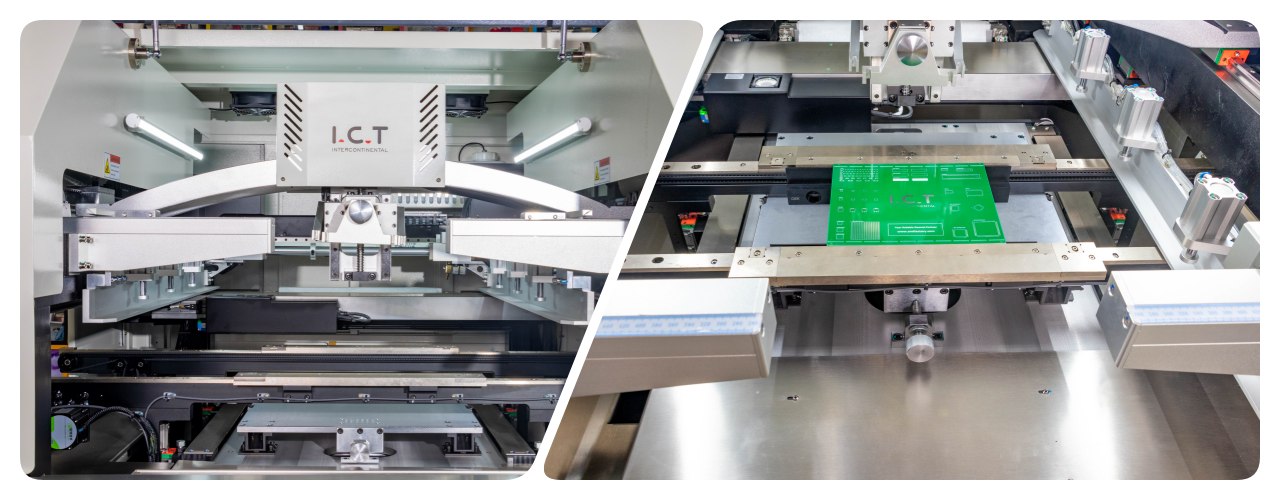

PCB Yazıcı, ±0,01 mm'lik tekrarlanan konumlandırma doğruluğu ve ±0,025 mm'lik yazdırma doğruluğu ile yüksek hassasiyet sunar. Bu, her lehim pastası katmanının mükemmel şekilde uygulanmasını sağlayarak PCB montajındaki hataları azaltır. Gelişmiş görüş sistemi, kalay kaplama ve FPC dahil olmak üzere çeşitli PCB türlerini tanımlamak için tekdüze halka ışık ve koaksiyel ışık kaynakları kullanır. Bu hassasiyet, ince adımlı PCB'ler için idealdir, bu da onu kalitenin kritik olduğu LED ve otomotiv elektroniği için uygun kılar.
7 saniyelik yazdırma döngüsüyle bu yazıcı, üretim hatlarını önemli ölçüde hızlandırır. Hızlı hat değiştirme ayarları, hızlı ayarlamalara olanak tanıyarak arıza süresini en aza indirir. Bu özellik, büyük siparişleri verimli bir şekilde karşılamaya ihtiyaç duyan fabrikalar için mükemmeldir. Otomatik kontrol sistemi ayırma hızını ve mesafesini ayarlayarak tutarlı sonuçlar sağlar. Bu hız, yüksek tekrarlanabilirlik ile birleştiğinde, en yüksek kalitede çıktıyı korurken, sıkı teslim tarihlerinin karşılanmasına yardımcı olur.

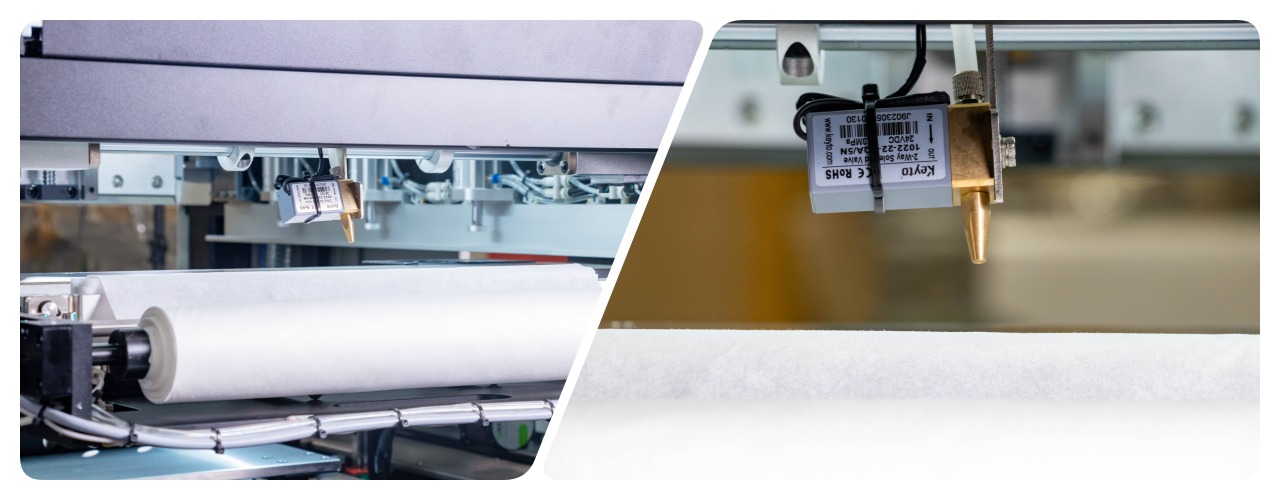

Yazıcı kuru, ıslak ve vakum seçeneklerine sahip bir otomatik temizleme sistemi içerir. Bu özellik, şablonun her iki tarafındaki lehim pastasını kaldırarak her seferinde temiz baskılar sağlar. Benzersiz püskürtme sistemi, alkol ve kağıt kullanımını kontrol eden ve malzemelerden tasarruf sağlayan bir yazılım kullanır. Bu otomasyon, manüel çabayı azaltır ve yüksek kaliteli baskıyı korur; bu da onu yoğun üretim ortamları için uygun maliyetli bir seçim haline getirir.
| Şartname
| Model | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Çerçeve boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB boyut (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Taşıma yönü | Sol-sağ; Sağ sol; Sol sol; Sağa sağ | ||
| Destek sistemi | Manyetik PIN/Yukarı Aşağı Tablo Ayarlanmış/Destek Bloğu | ||
| Sıkıştırma Sistemi | Yan sıkıştırma (vakum nozulu, Otomasyon geri çekilebilir Z basıncı isteğe bağlıdır) | ||
| Yazıcı Kafası | İki bağımsız motorlu yazıcı kafası | ||
| Silecek Tipi | Paslanmaz çelik (standart), plastik | ||
| Temizleme sistemi | Kuru, ıslak, vakum | ||
| Denetleme | 2D Muayene (Standart) | ||
| Güç kaynağı | AC:220±10%,50/60HZ,3Kw | ||
| Kontrol yöntemi | Bilgisayar Kontrolü | ||
| Boyut (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Çerçeve boyutu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB boyut (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Boyut (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.

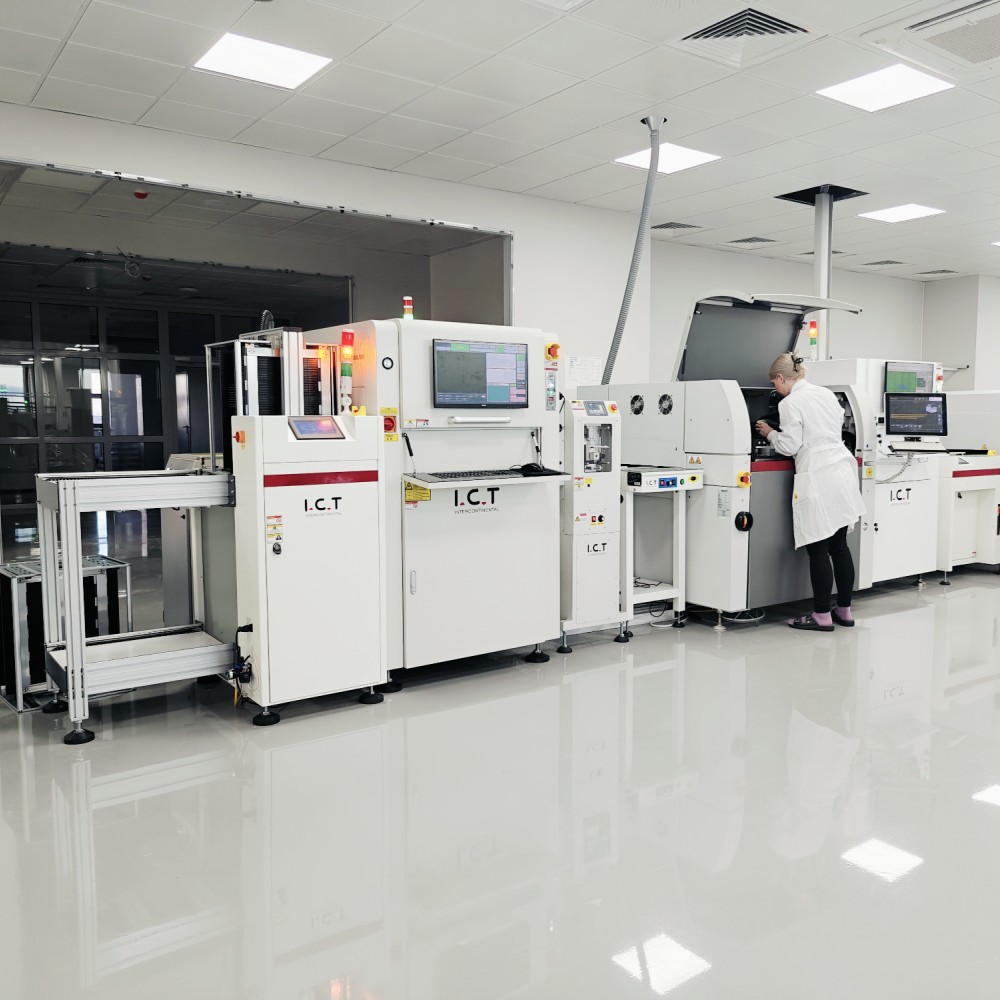

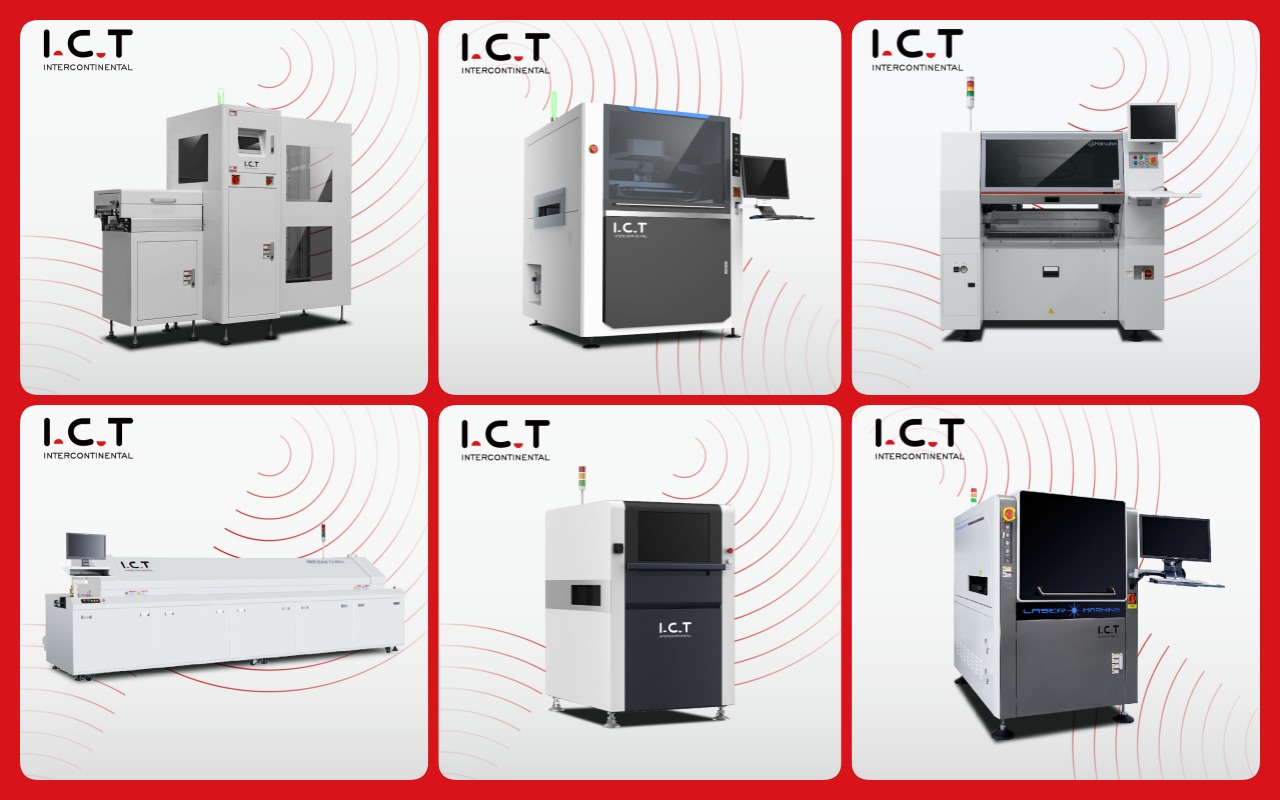

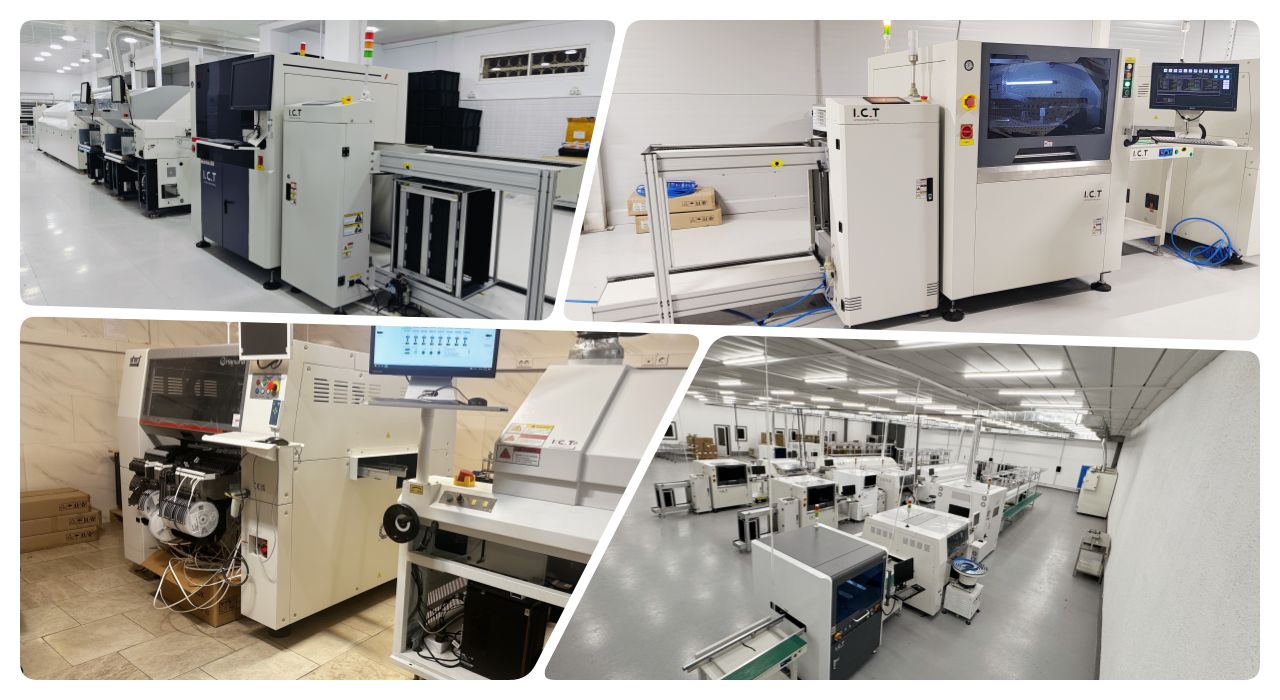

| SMT Hat Ekipman Listesi
Yüksek Kaliteli PCBA Üretim Hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi / Etiket Yerleştirici / Mürekkep Püskürtmeli Yazıcı |

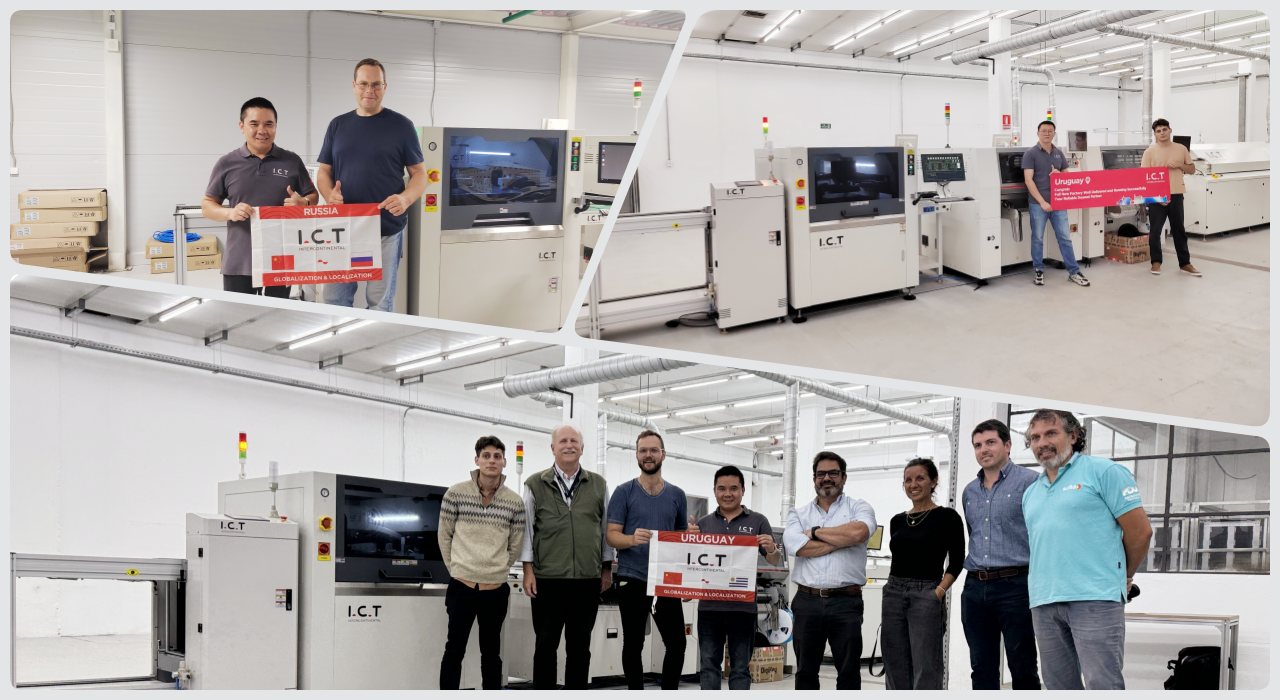

| Müşteri Başarısı Videosu

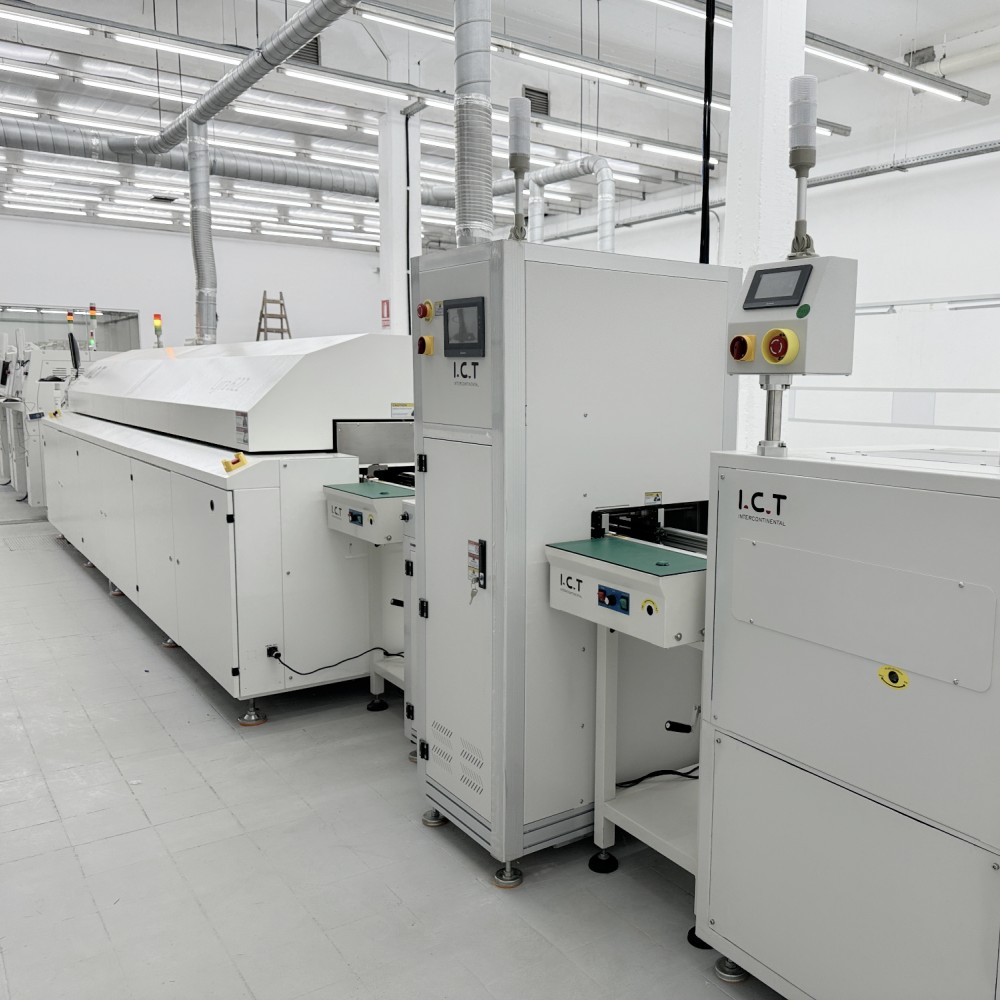

2025 yılında I.C.T mühendis, kurulum ve eğitim hizmetleri sağlamak üzere LED ev aydınlatması üreten bir müşteri fabrikasını ziyaret etti. Müşterinin 13 makineden oluşan, toplam 29 metre uzunluğunda, ancak 21 metre uzunluğunda ve 5 metre genişliğinde sınırlı bir alanı olan tam otomatik bir SMT hattına ihtiyacı vardı. I.C.T, hattı 16 metre uzunluğa ve 2,7 metre genişliğe sığdıran U şeklinde bir düzen tasarladı. İki günlük kurulum ve hata ayıklamanın ardından altı günlük eğitim ve teknik desteğin ardından proje başarıyla teslim edildi. Bu çözüm müşterinin alan ve üretim ihtiyaçlarını etkili bir şekilde karşıladı.

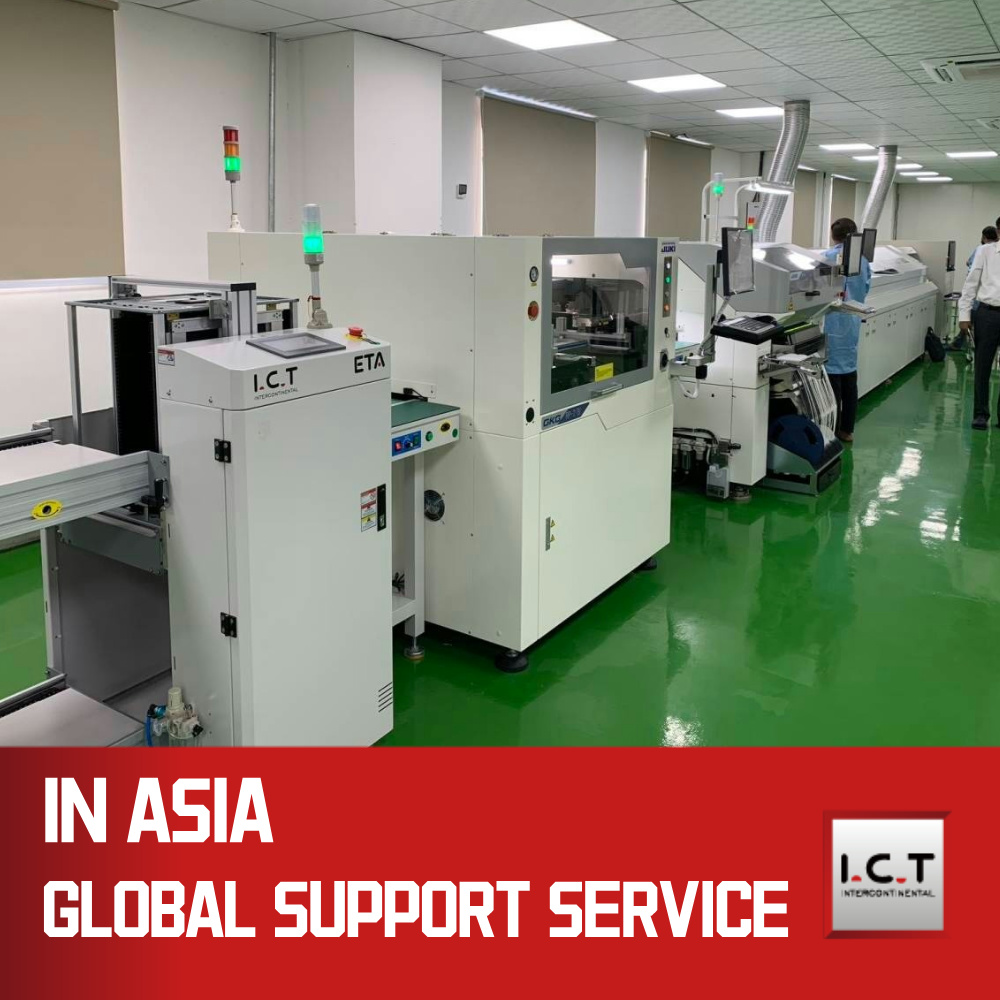

| Servis ve Eğitim Desteği
I.C.T, PCB Yazıcı için mükemmel servis ve eğitim sağlar. Ekibimiz sorunsuz çalışmayı sağlamak için kurulum, bakım ve teknik destek sunar. Operatörlere Windows 10 arayüzünü kullanmayı ve yazıcının özelliklerini yönetmeyi öğreterek uygulamalı eğitim sağlıyoruz. Küresel hizmet ağımız, hızlı yanıtlar ve uzman rehberliğiyle yardımcı olmaya hazırdır. 25 yılı aşkın deneyimimizle müşterilerimizin üretim süreçlerini optimize etmelerine ve her türlü sorunu çözmelerine yardımcı olarak uzun vadeli başarı ve memnuniyet sağlıyoruz.
| Müşteri Yorumları
Müşteriler PCB Yazıcımızı ve hizmetlerimizi seviyor! Mühendislerimizi yetenekli destekleri ve hızlı problem çözmeleri nedeniyle övüyorlar. Ekipmanın güvenilirliği ve yüksek kaliteli baskısı yüksek puan alıyor. Özenli paketlememiz ve hızlı teslimatımız da övgü alıyor. Müşteriler, sorularına hızlı yanıt vermemizi takdir ediyor ve bu da onlara her zaman destek verildiğini hissettiriyor.

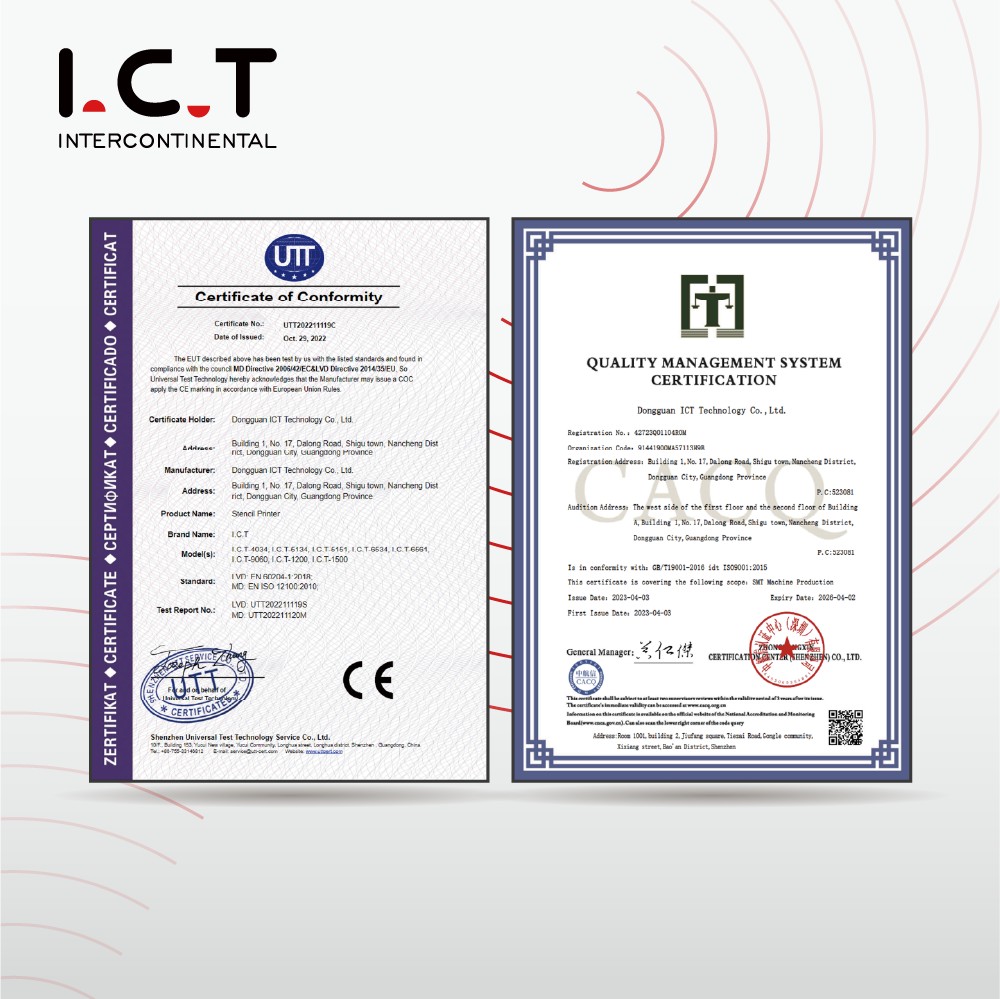

| Sertifikalar ve Standartlar
I.C.T, güvenlik ve kaliteyi garanti eden CE, RoHS ve ISO9001 gibi en iyi sertifikalara sahiptir. Yenilikçi tasarımlarımızın da patentleri var. Bu sertifikalar, her PCB Yazıcıda yüksek standartlara ve güvenilir performansa olan bağlılığımızı kanıtlar.

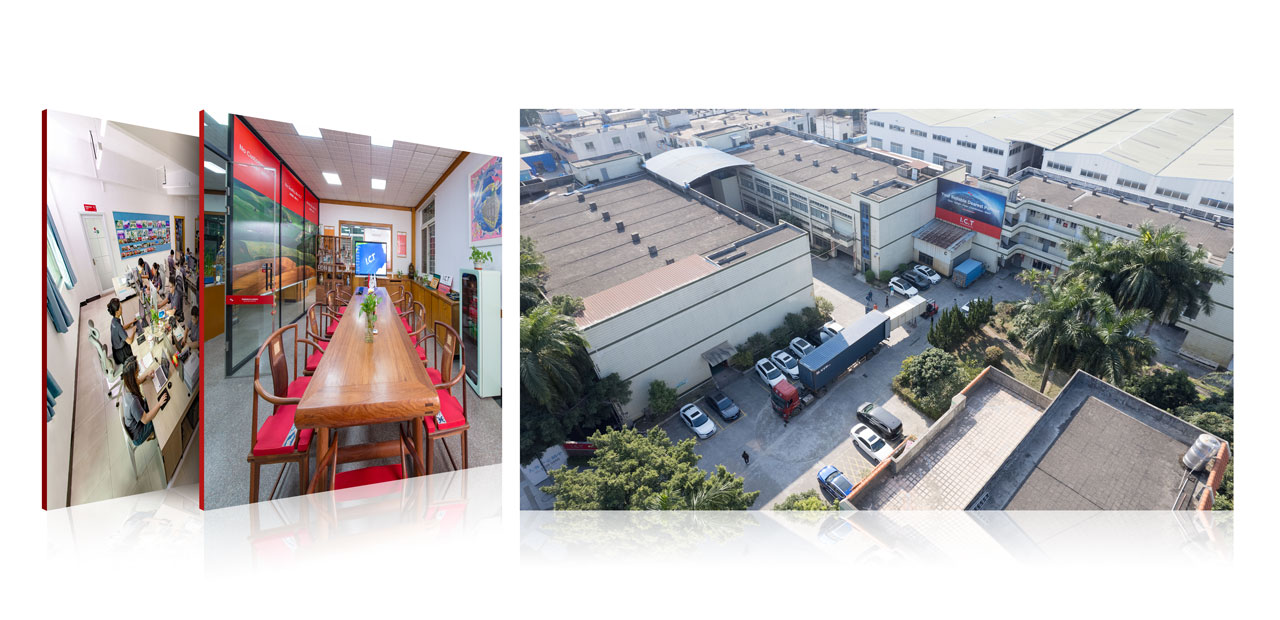

| I.C.T Şirketi ve Fabrikamız Hakkında
I.C.T, 25 yılı aşkın deneyime sahip lider bir elektronik çözüm sağlayıcısıdır. Araştırma, geliştirme ve üretimi, hızla büyüyen ve 72 ülkede 1600'den fazla müşteriye hizmet veren geniş bir ekiple yürütüyoruz. Fabrikamız sıkı testlere ve güçlü bir kalite yönetim sistemine sahiptir. Çin'in Dongguan şehrinde yerleşik olarak ileri teknoloji ve güvenilir ürünlerle küresel çözümler sunuyoruz.
