EMS Fabrikası için SMT Hattı Nasıl Seçilir?

Yüksek Karışımlı, Düşük Hacimli Üretim Perspektifi

Yüksek Karışımlı, Düşük Hacimli EMS Fabrikaları için SMT Hat Seçimi Neden Farklıdır?

Bir EMS fabrikası için bir SMT hattı seçmek, seri üretim için bir hat seçmekten çok farklıdır.
Yüksek karışımlı, düşük hacimli üretim için zorluk hız değildir.
Asıl zorluk kontrol, tekrarlanabilirlik ve esnekliktir.

EMS fabrikaları genellikle birden fazla müşteriye hizmet verir.
Her müşterinin farklı PCB tasarımları, bileşen karışımları ve kalite beklentileri vardır.
Siparişler sık ​​sık değişiyor.
Parti boyutları küçüktür.
Sık sık yeni ürünler tanıtılıyor.

Bu ortamda SMT hattı yalnızca bir üretim aracı değildir.
Mühendislerin ve operatörlerin stressiz bir şekilde yönetmesi gereken günlük operasyonel bir sistemdir.

Kağıt üzerinde mükemmel görünen bir hat, EMS fabrikalarının gerçekte çalışma şekliyle eşleşmediği takdirde hızla darboğaz haline gelebilir.

Birinci Adım: EMS Fabrikanızın Gerçekten Yüksek Karışımlı, Düşük Hacimli Olup Olmadığını Doğrulayın

Ekipmanı seçmeden önce ilk adım kendi üretim gerçekliğinizi anlamaktır.

Çoğu EMS fabrikası, aşağıdaki koşullardan birkaçını karşılıyorsa, yüksek karışımlı, düşük hacimli kategorisine girer:

• Aynı satırda çalışan birçok aktif SKU

• Genellikle düzinelerceden birkaç bine kadar küçük parti boyutları

• Aynı gün veya hafta içinde sık sık sipariş değiştirme

• Düzenli NPI ve prototip yapıları

• Farklı sektörlerden, farklı kalite standartlarına sahip müşteriler

Eğer fabrikanız bu şekilde tanımlanıyorsa, SMT hattınız stabiliteyi kaybetmeden sık sık yapılan değişiklikleri desteklemelidir.

Birçok fabrika bu aşamada hata yapmaktadır.
Daha hızlı makinelerin otomatik olarak daha yüksek verimlilik anlamına geldiğini varsayıyorlar.
Gerçekte hız, hattın değişime ne kadar kolay uyum sağladığından çok daha az önemlidir.

En Yaygın Hata: EMS Fabrikalarında Seri Üretim SMT Mantığını Kullanmak

EMS fabrikalarının yaptığı en büyük hatalardan biri, seri üretim tesislerinden SMT hat konfigürasyonunu kopyalamaktır.

Seri üretim şunlara odaklanır:

• Maksimum UPH

• Uzun üretim süreleri

• Kararlı ürün karışımı

EMS üretimi şunlara odaklanır:

• Hızlı değişim

• Birçok üründe proses tekrarlanabilirliği

• Mühendislik verimliliği

Yüksek hızlı yerleştirme makineleri çekici görünebilir.
Ancak her ürün değişikliği uzun kurulum süresi, karmaşık besleyici değişiklikleri veya derinlemesine mühendislik müdahalesi gerektiriyorsa genel verimlilik hızla düşer.

Aynı durum otomasyon için de geçerlidir.
Aşırı otomasyon esnekliği azaltabilir ve vasıflı mühendislere olan bağımlılığı artırabilir.

EMS ortamlarında basitlik ve tutarlılık çoğu zaman karmaşıklıktan daha iyi performans gösterir.

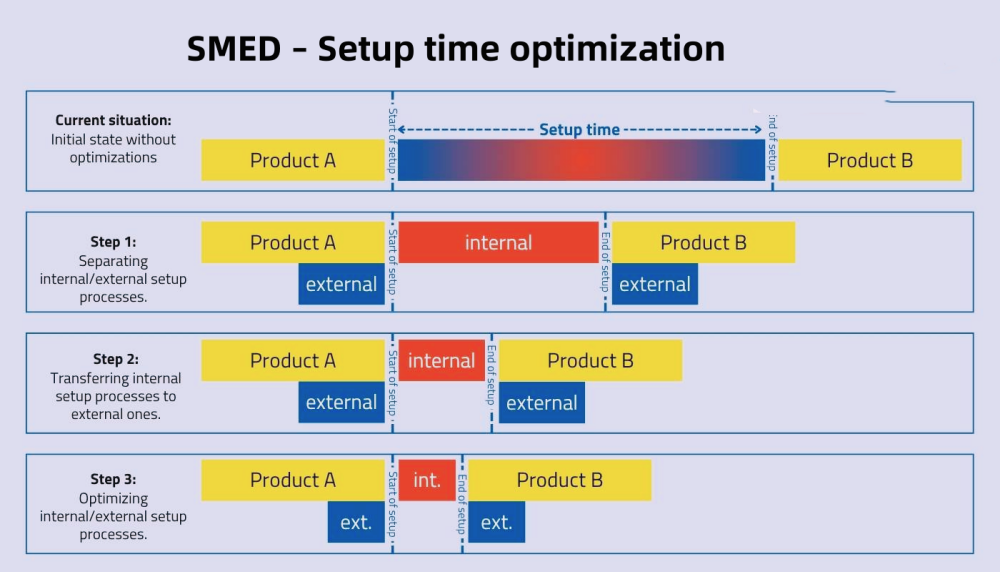

Geçiş Yeteneği: Yüksek Karışımlı EMS SMT Hatlarının Gerçek Yaşam Hattı

EMS fabrikaları için değişim süresi üretkenliği yerleştirme hızından daha fazla tanımlar.

İyi tasarlanmış bir SMT hattı, operatörlerin minimum müdahaleyle ürünleri değiştirmesine olanak tanır.
Kötü tasarlanmış bir hat, mühendislerin tüm gün üretim alanında kalmasına neden olur.

Temel değişim faktörleri şunları içerir:

• Besleyicinin değiştirilmesi ve doğrulanması

• Program değiştirme ve parametre çağırma

• Malzeme hazırlama ve hata önleme

• İlk makale onay hızı

Önceki ürünün son panosundan bir sonraki ürünün ilk iyi tahtasına kadar her dakika önemlidir.

Sezgisel yazılıma ve esnek besleyici yönetimine sahip istikrarlı SMT alma ve yerleştirme makinelerinin kritik hale geldiği yer burasıdır .
( 内链锚点: SMT alma ve yerleştirme makinesi )

Hedef sıfır geçiş süresi değil.
Hedef öngörülebilir ve tekrarlanabilir değişimdir.

Lehim Pastası Baskısı: Farklı Ürünler Arasında Tutarlılık

Yüksek karışımlı EMS fabrikalarında, lehim pastası baskısı genellikle ilk varyasyon kaynağıdır.

Farklı PCB tasarımlar farklı şablon düzenleri, tampon boyutları ve yapıştırma hacimleri gerektirir.
Yazıcının sürekli olarak manuel ayarlama yapması gerekiyorsa kalite dengesiz hale gelir.

Güvenilir bir SMT şablon yazıcı şunları sunmalıdır:

• Kararlı baskı basıncı kontrolü

• Tekrarlanabilir hizalama doğruluğu

• Kolay tarif değiştirme

• Tutarlı temizleme performansı

(bkz: SMT şablon yazıcı )

Yazdırma kararlılığı, sonraki işlemleri korur.
Yazdırma istikrarlı olduğunda, yerleştirme ve yeniden akıtmanın kontrolü çok daha kolay hale gelir.

EMS fabrikaları için en iyi yazıcı en hızlısı değildir.
Minimum ayarlamayla birçok PCB tasarımda tutarlı sonuçlar üreten yöntemdir.

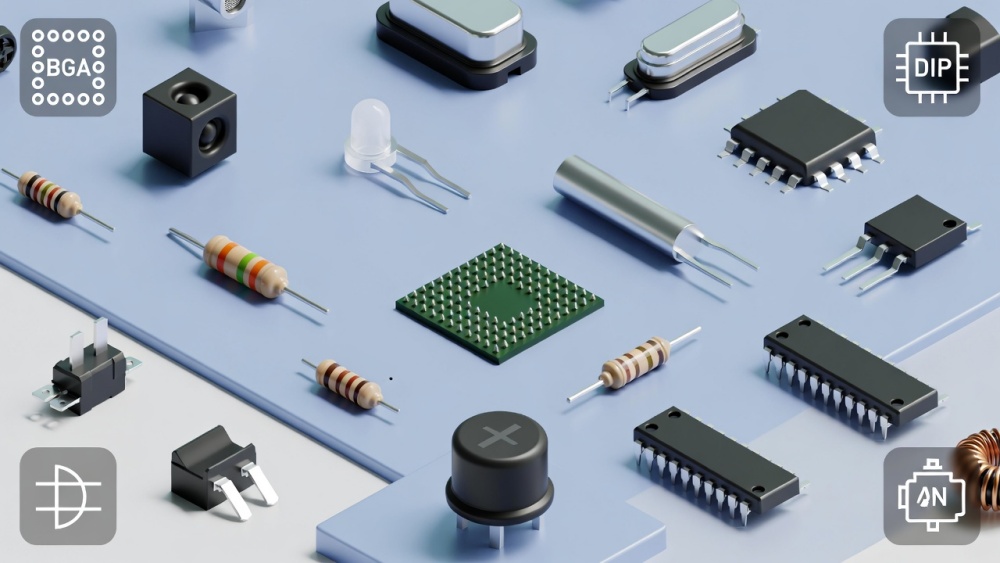

Yerleştirme Kararlılığı En Yüksek Hızdan Daha Önemlidir

Ekipman seçiminde yerleştirme hızına genellikle gereğinden fazla vurgu yapılır.

Gerçekte EMS fabrikaları geniş bir bileşen karışımına sahiptir:

• İnce aralıklı IC'ler

• BGAs

• QFN'ler

• Konektörler

• Garip şekilli parçalar

Farklı bileşen türleri arasında yerleştirme istikrarı, başlık hızından çok daha önemlidir.

İstikrarlı bir yerleştirme platformu şunları azaltır:

• Yeniden işleme

• Yanlış kusurlar

• Mühendislik hata ayıklama süresi

Bu, özellikle farklı ürünler aynı hatta arka arkaya çalıştığında kritik öneme sahiptir.

Karışık bileşenleri sorunsuz bir şekilde işleyen esnek bir SMT alma ve yerleştirme makinesi, daha hızlı ancak daha az bağışlayıcı bir sisteme göre daha iyi uzun vadeli verimlilik sağlayacaktır.

( 内链锚点: SMT alma ve yerleştirme makinesi )

Yeniden Akışlı Lehimleme: Sıcaklık Hassasiyeti Üzerinde İşlem Penceresi

Yüksek karışımlı EMS fabrikaları birçok termal profil çalıştırıyor.
Her PCB farklı bakır yoğunluğuna, bileşen kütlesine ve termal davranışa sahiptir.

Temel gereksinim aşırı sıcaklık hassasiyeti değildir.
Süreç penceresi genişliği ve profil tekrarlanabilirliğidir.

Kararlı bir SMT yeniden akış fırını şunları sağlamalıdır:

• Konveyör genişliği boyunca eşit ısıtma

• Kararlı hava akışı ve sıcaklık geri kazanımı

• Kolay profil saklama ve geri çağırma

• Sık profil değişikliklerinden sonra tutarlı performans

( 内链锚点: SMT yeniden akışlı fırın )

Yeniden akış stabil olduğunda kusur oranları doğal olarak düşer.
Mühendisler aralıklı lehimleme sorunlarının peşinde daha az zaman harcıyorlar.

Denetim Lüks Değil, Risk Kontrolüdür

Denetim sistemleri bazen EMS fabrikalarında isteğe bağlı olarak görülüyor.
Gerçekte bunlar risk kontrol araçlarıdır.

EMS fabrikaları daha yüksek kalite baskısıyla karşı karşıyadır çünkü:

• Birçok müşteri aynı hattı paylaşıyor

• Kalite standartları farklılık gösterir

• Sorumluluk sınırları belirsiz olabilir

Etkili bir AOI inceleme makinesi, fabrikaların sorunları erken tespit etmesine ve sorunları hızlı bir şekilde izole etmesine olanak tanır.

( 内链锚点: AOI inceleme makinesi )

Yüksek karışımlı üretim için denetim sistemleri şunları desteklemelidir:

• Kolay program oluşturma

• Ürünler arasında hızlı geçiş

• Açık kusur sınıflandırması

• İzlenebilirlik için veri takibi

Denetim her kusurun yakalanmasıyla ilgili değildir.
Küçük sorunların müşteri taleplerine dönüşmesini önlemekle ilgilidir.

İzlenebilirlik Müşteri Güvenini Artırır

İzlenebilirlik özellikle endüstriyel, otomotiv veya güç elektroniği müşterilerine hizmet veren EMS fabrikaları için önemlidir.

Takip edebilmek:

• Üretim parametreleri

• Denetim sonuçları

• Süreç değişiklikleri

Sorunlar ortaya çıktığında fabrikaların hızlı bir şekilde müdahale etmesine yardımcı olur.

İzlenebilirlik aynı zamanda müşterilerde güven oluşturur.
Kontrolü, profesyonelliği ve hesap verebilirliği gösterir.

Denetim ve izlenebilirlik sistemleri, karmaşıklığı artırmadan günlük operasyonlara sorunsuz bir şekilde entegre edilmelidir.

Mühendislik Dostu SMT Hat Tasarımı

Mühendisler EMS fabrikalarındaki en değerli kaynaktır.

Kötü tasarlanmış bir SMT hattı her gün mühendislik zamanını tüketir.
İyi bir hat mühendisleri korur ve yangınla mücadele yerine iyileştirmeye odaklanmalarına olanak tanır.

Mühendislik dostu tasarım şunları içerir:

• Temiz makine arayüzleri

• Mantıksal parametre yapısı

• Kolay yedekleme ve geri yükleme

• Azaltılmış manuel ayarlamalar

Bu, tüm hat boyunca geçerlidir:

• SMT şablon yazıcı

• SMT alma ve yerleştirme makinesi

• SMT yeniden akış fırını

• AOI inceleme makinesi

Yeni operatörler verimden ödün vermeden hızlı bir şekilde eğitilebildiğinde, hat gerçekten EMS'nin büyümesini destekler.

Kilitlenmeden Ölçeklenebilirlik

Çoğu EMS fabrikası küçük başlar.
Ama sonsuza kadar küçük kalmak istemiyorlar.

İyi bir SMT satırı şunları sağlamalıdır:

• Yerleştirme kapasitesi ekleme

• Denetim kapsamının genişletilmesi

• Otomasyonu adım adım artırmak

tüm hattı değiştirmeden.

Modüler tasarım ve açık entegrasyon burada kritik öneme sahiptir.
Hat iş ile birlikte büyümeli, onu kısıtlamamalı.

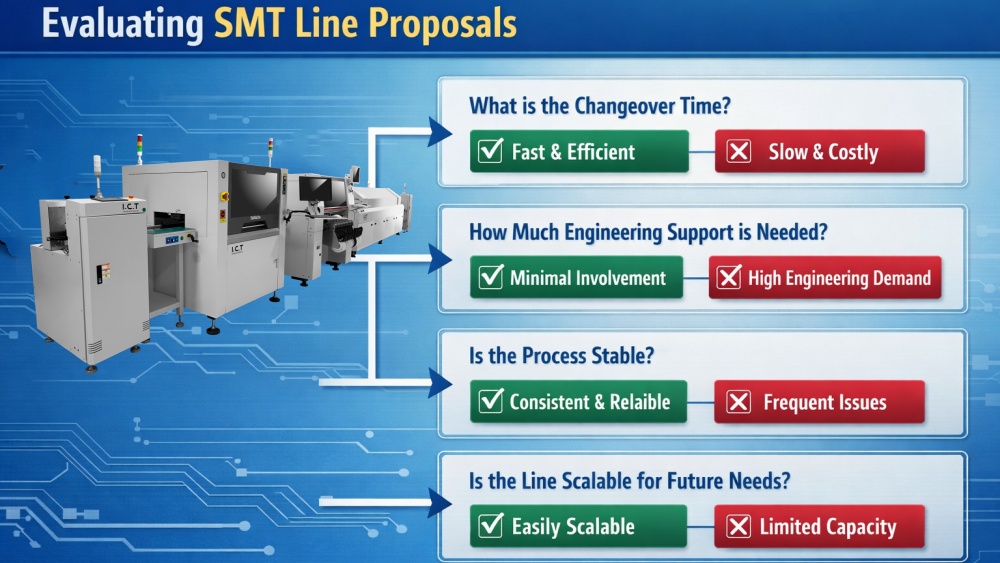

EMS Fabrikaları SMT Hat Teklifini Nasıl Değerlendirmeli?

SMT teklifi incelerken EMS fabrikaları aşağıdaki gibi sorulara odaklanmalıdır:

• Gerçek operasyonda tam ürün değişimi ne kadar zaman alır?

• Her geçiş için ne kadar mühendislik müdahalesi gerekiyor?

• Farklı ürünlerde süreç ne kadar istikrarlı?

• Daha sonra ölçeklendirmek ne kadar kolay?

Yalnızca hıza, marka adına veya başlangıç ​​maliyetine odaklanmaktan kaçının.

Sağdaki SMT çizgisi günlük stresi azaltır.
Yatırımın gerçek getirisi budur.

Son Düşünceler: EMS Fabrikalarının Gerçekte Çalışma Şekliyle Eşleşen Bir SMT Hat Seçin

Yüksek karışımlı, düşük hacimli EMS fabrikaları için en iyi SMT hattı en hızlı veya en karmaşık olan değildir.

Bu satır şu:

• Sık sık yapılan değişiklikleri sorunsuz bir şekilde gerçekleştirir

• Birçok üründe istikrarlı kalite sunar

• Mühendislik kaynaklarını korur

• Gelecekteki büyümeyi destekler

Doğru SMT hattını seçmek makine satın almakla ilgili değildir.
Operasyonel gerçekliğinize uyan bir üretim sistemi oluşturmakla ilgilidir.

SMT hattı fabrikanıza karşı değil, onunla birlikte çalıştığında her şey kolaylaşır.
