Güç Elektroniği PCBA için SMT Hattı Nasıl Seçilir

Kararlı, Ölçeklenebilir ve Güvenilir Üretim için Pratik Karar Kılavuzu

Güç Elektroniği PCBA Neden Farklı Bir SMT Stratejisi Gerektiriyor?

Pek çok güç elektroniği üretim projesinde, SMT hattı kararının doğru olması için yalnızca bir gerçek şansı vardır. Yanlış bir konfigürasyonun sonuçları çoğu zaman hemen ortaya çıkmaz. Bunun yerine, aylar hatta yıllar sonra, azalan verim, istikrarsız lehim kalitesi, artan yeniden işleme ve artan saha geri dönüşleri yoluyla sessizce ortaya çıkarlar.

Güç elektroniği PCBA için bir SMT üretim hattı seçmenin , tüketici elektroniği veya iletişim ürünleri için bir hat seçmekten temel olarak farklı olmasının nedeni budur .

Güç elektroniği üretiminde amaç, en yüksek yerleştirme hızına veya en düşük ilk yatırıma ulaşmak değildir. Gerçek amaç, termal stres altında istikrarlı bir şekilde çalışabilen, ağır ve yüksek güçlü bileşenleri işleyebilen ve uzun ürün yaşam döngüsü boyunca tutarlı kaliteyi koruyabilen bir üretim sistemi oluşturmaktır.

Güç elektroniği PCBA'ler endüstriyel güç kaynaklarında, enerji depolama sistemlerinde, motor sürücülerinde, EV şarj ekipmanlarında, yenilenebilir enerji invertörlerinde ve endüstriyel otomasyonda yaygın olarak kullanılmaktadır. Bu ürünler tipik olarak kalın PCB'leri, geniş bakır alanları, yüksek akım yollarını ve MOSFET'ler, IGBT'ler, transformatörler ve büyük elektrolitik kapasitörler gibi güç cihazlarını içerir. Lehimleme kalitesi, termal kontrol veya mekanik stabilitedeki herhangi bir zayıflık, erken arızalara, güvenlik risklerine veya pahalı saha iadelerine yol açabilir.

Üreticiler, mühendisler ve tedarik ekipleri için yanlış SMT hattının seçilmesi çoğu zaman gizli uzun vadeli maliyetlerle sonuçlanır: sık sık yapılan yeniden işleme, istikrarsız verimler, süreç sapması ve hatta üretim ölçeklendiğinde hattın zorunlu olarak yeniden tasarlanması. Bu makale, kısa vadeli ölçümler yerine güvenilirliğe, ölçeklenebilirliğe ve toplam yaşam döngüsü performansına odaklanarak, özellikle güç elektroniği PCBA için bir SMT hattının seçilmesine yönelik pratik, karar odaklı bir çerçeve sağlar.

1. Güç Elektroniğinin Benzersiz Üretim Zorluklarını Anlamak PCBA

Ekipman seçimini tartışmadan önce, güç elektroniğinin PCBA üretim hatlarına neden tipik elektronik ürünlerden daha fazla talep getirdiğini anlamak önemlidir.

1.1 Kalın PCB'lar ve Yüksek Termal Kütle

Güç elektroniği kartlarında genellikle 2,0–3,2 mm veya daha fazla kalınlıklar kullanılır ve bunlar genellikle ağır bakır katmanlarla birleştirilir. Bu özellikler yeniden akışlı lehimleme sırasında ısı transferini önemli ölçüde etkiler. İnce tüketici PCB'lerle karşılaştırıldığında, kalın levhalar daha yavaş ısınır ve daha az düzgün bir şekilde soğur; bu da yetersiz lehim ıslanması, soğuk bağlantılar veya aşırı termal gradyan riskini artırır.

1.2 Büyük ve Ağır Bileşenler

Küçük çip bileşenlerinin hakim olduğu mobil veya IoT ürünlerinin aksine, güç elektroniği PCBA'ler DPAK, TO serisi cihazlar, güç modülleri, transformatörler ve uzun kapasitörler gibi büyük paketleri içerir. Bu bileşenler, alma ve yerleştirme stabilitesi, nozül seçimi, yerleştirme doğruluğu ve lehimin katılaşmasından önce yerleştirme sonrası hareket konularında zorluklara neden olur.

1.3 Yüksek Güvenilirlik ve Uzun Ürün Yaşam Döngüsü

Güç elektroniği ürünleri genellikle 5-10 yıl veya daha uzun süre sürekli çalışacak şekilde tasarlanmıştır. Bu, lehim bağlantısı güvenilirliğinin, termal döngüye karşı direncin ve uzun vadeli süreç tutarlılığının kısa vadeli üretimden çok daha kritik olduğu anlamına gelir. İlk üretim sırasında kabul edilebilir görünen marjinal bir SMT süreç, zamanla ciddi bir yükümlülüğe dönüşebilir.

1.4 Karma Montaj Gereksinimleri

Birçok güç elektroniği PCBA, SMT ve açık delik (THT) işlemlerinin bir kombinasyonunu gerektirir. Büyük transformatörler, yüksek akım konnektörleri ve mekanik bileşenler genellikle SMT yeniden akıştan sonra kurulur, bu da erken hat yerleşim planlamasını ve süreç entegrasyonunu zorunlu hale getirir.

Güç elektroniği SMT için temel çıkarım:
Güç elektroniği SMT hız ile ilgili değildir. Proses stabilitesi, termal kontrol ve uzun vadeli güvenilirlik ile ilgilidir. Bu nedenle sistem düzeyinde proses tasarımı, bireysel makine spesifikasyonlarından daha önemlidir.

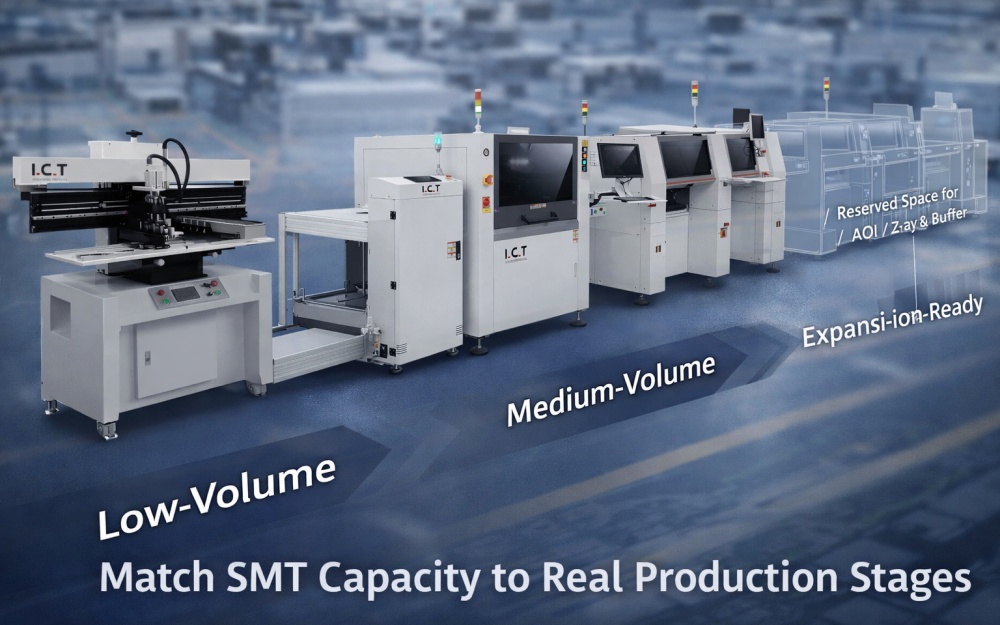

2. SMT Hat Kapasitesinin Gerçek Üretim Gereksinimleriyle Eşleştirilmesi

SMT hat seçiminde en yaygın hatalardan biri, ekipmanın gerçek üretim ihtiyaçları yerine yalnızca maksimum nominal hıza göre seçilmesidir.

2.1 Düşük Hacimli ve Prototip Üretimi

Ar-Ge merkezleri, yeni kurulan şirketler veya küçük partiler halinde özelleştirilmiş güç elektroniği ürünleri üreten üreticiler için esneklik, otomasyon seviyesinden daha önemlidir. Sık ürün değişiklikleri, manuel müdahaleler ve mühendislik ayarlamaları normaldir.

Önerilen özellikler:

• Yarı otomatik veya modüler SMT hattı

• Kolay program değiştirme ve kurulum

• Güçlü mühendislik erişilebilirliği

• Açık yükseltme yolları ile daha düşük sermaye yatırımı

Bu tür konfigürasyon, üreticiyi yeterince kullanılmayan büyük boyutlu ekipmanlara kilitlemeden hızlı yinelemeyi destekler.

2.2 Orta Hacimli Stabil Üretim

Pek çok güç elektroniği üreticisi, öncelikle endüstriyel güç kaynakları veya enerji depolama kontrol kartları gibi orta hacimli aralıklarda faaliyet göstermektedir. Bu senaryoda istikrar, verim tutarlılığı ve öngörülebilir çıktı, en yüksek yerleştirme hızından çok daha önemlidir.

Önerilen özellikler:

• Tam otomatik satır içi SMT hattı

• Dengeli yerleştirme hızı ve doğruluğu

• Kararlı yeniden akışlı termal performans

• Süreç kontrolü için hat içi denetim

2.3 Büyüyen veya Genişleme Odaklı Üreticiler

EV altyapısı veya yenilenebilir enerji gibi hızlı büyüyen sektörlere giren üreticilerin gelecekteki genişleme için planlama yapması gerekiyor. Ölçeklenebilirliği olmayan bir SMT hattının seçilmesi genellikle maliyetli yeniden tasarımlara ve daha sonra üretim kesintilerine neden olur.

Önerilen özellikler:

• Modüler hat tasarımı

• AOI, X-ışını ve tampon istasyonları için ayrılmış alan

• Standartlaştırılmış mekanik ve yazılım arayüzleri

• Hat düzeyinde entegrasyon için veri uyumluluğu

Güç elektroniği SMT için temel çıkarım:
SMT kapasite iyimser tahminlerle değil, gerçek üretim aşamalarıyla eşleşmelidir. Çözüm düzeyinde hat planlamasının, makineleri tek tek satın almaktan çok daha fazla değer sağladığı nokta burasıdır.

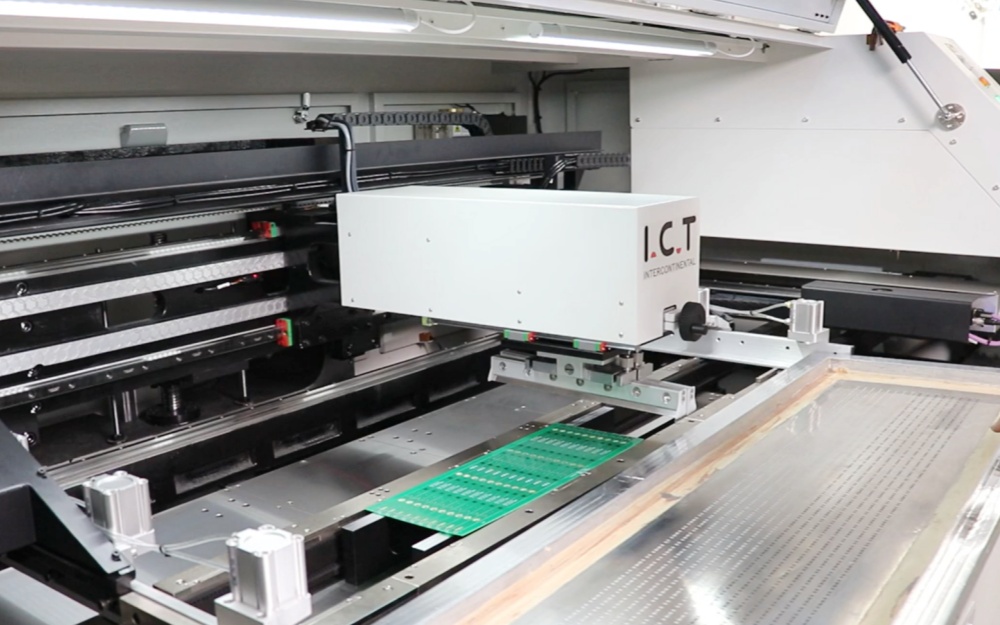

3. Lehim Pastası Baskısı: Güç Elektroniği SMT Kalitesinin Temeli

Güç elektroniğinde SMT, lehim pastası baskısının nihai ürün güvenilirliği üzerinde orantısız bir etkisi vardır. Büyük pedler, kalın tahtalar ve yüksek termal kütle, bu aşamada ortaya çıkan tutarsızlıkları güçlendirir.

3.1 PCB Destek ve Mekanik Kararlılık

Kalın PCB'ler baskı sırasında güçlü ve esnek destek sistemleri gerektirir. Yetersiz destek, tahtanın sapmasına, eşit olmayan macun birikmesine ve şablon ile pedler arasında yanlış hizalamaya yol açabilir.

Önemli hususlar:

• Sağlam yazıcı platformu

• Esnek ve ayarlanabilir PCB destek pimi

• Stabil şablon sıkıştırma ve hizalama

3.2 Büyük Pedler için Tutarlı Macun Hacmi

Güç cihazları genellikle macun hacmi değişimine karşı oldukça hassas olan büyük lehim pedleri kullanır. Aşırı macun işeme riskini artırırken, yetersiz macun eklem mukavemetini azaltır. İstikrarlı ve tekrarlanabilir bir baskı süreci, sonraki aşamadaki kusurları ve yeniden çalışmayı azaltmanın en etkili yollarından biridir.

Güç elektroniği için önemli çıkarım SMT:
Yazdırma kararlılığı, yazdırma hızından çok daha önemlidir.

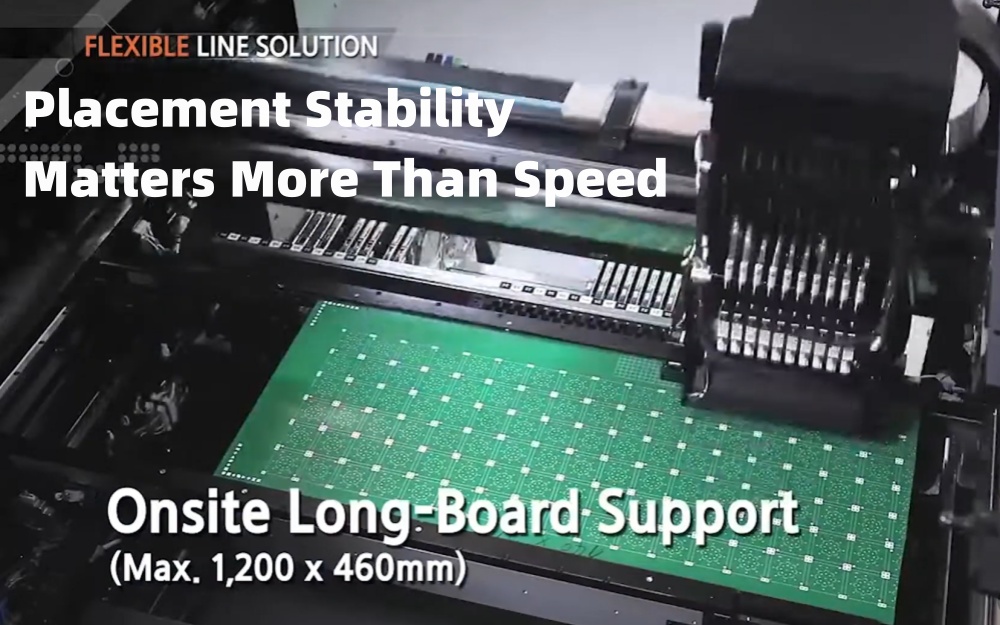

4. Al ve Yerleştir: Hızın Aşırı Dengesi

Güç elektroniği PCBA için al ve yerleştir makineleri, saat başına maksimum bileşen yerine yerleştirme stabilitesine ve bileşen taşıma kapasitesine öncelik vermelidir.

4.1 Büyük ve Ağır Bileşenlerin Taşınması

Yerleştirme sistemi şunları desteklemelidir:

• Yüksek yüklü nozullar

• Düzensiz paketler için istikrarlı alım

• Kontrollü yerleştirme kuvveti

• Hareket sırasında minimum titreşim

4.2 Karışık Bileşen Tipleri İçin Doğruluk

Güç elektroniği PCBA genellikle ince aralıklı bileşenleri büyük güç cihazlarıyla birleştirir. Yerleştirme sistemi bu çeşitliliği sık sık manuel ayarlamalar yapmadan veya süreçten taviz vermeden yönetmelidir.

4.3 Besleyici ve Yazılım Esnekliği

Esnek besleyici yapılandırmaları ve sezgisel programlama, mühendislik iş yükünü ve kurulum hatası riskini önemli ölçüde azaltır.

Güç elektroniği için önemli çıkarım SMT:
Biraz daha yavaş ama daha istikrarlı bir yerleştirme süreci neredeyse her zaman uzun vadede daha yüksek getiri sağlar.

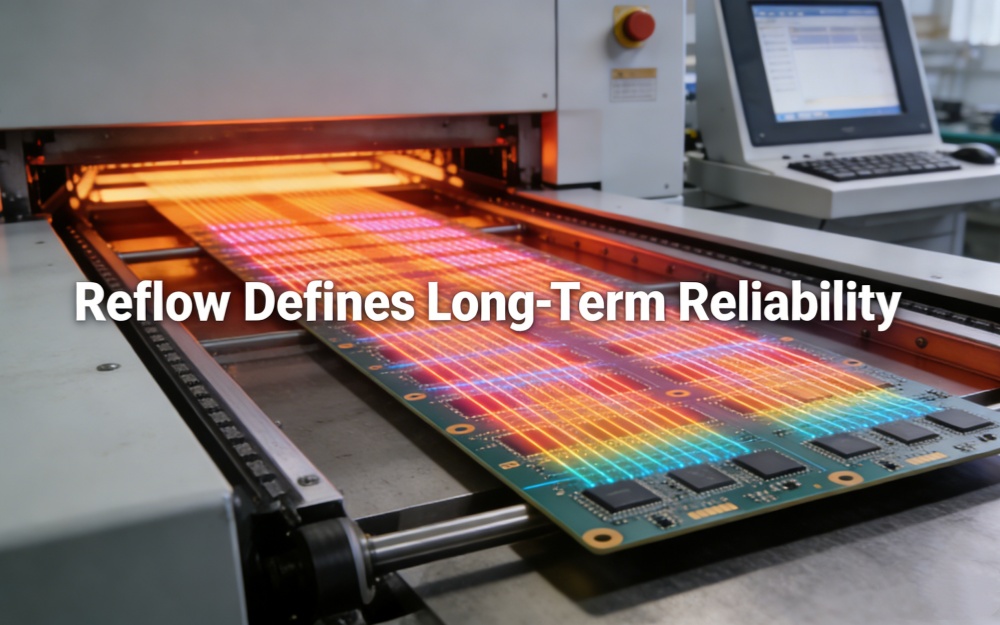

5. Yeniden Akışlı Lehimleme: Güç Elektroniği Güvenilirliğinin Özü

Güç elektroniğinde SMT, yeniden akışlı lehimleme genellikle hat planlaması sırasında en çok göz ardı edilen risk faktörüdür.

Hatlar ilk kabul testlerini geçebilir ancak daha sonra dengesiz boşluk oranlarından veya tutarsız lehim kalitesinden zarar görebilir. Çoğu durumda temel neden malzeme veya bileşenler değil, yeniden akış prosesi tasarımındaki yetersiz termal marjdır.

5.1 Isıl Eşitlik ve Isı Penetrasyon

Kalın levhalar ve büyük bileşenler güçlü ve eşit ısı transferi gerektirir.

Temel gereksinimler:

• Çoklu ısıtma bölgeleri

• Güçlü termal kompanzasyon kapasitesi

• Kararlı hava akışı tasarımı

• Uzun üretim süreçlerinde tekrarlanabilir sıcaklık kontrolü

5.2 Profil Kontrolü ve Süreç Tutarlılığı

Hassas ve tekrarlanabilir sıcaklık profili oluşturma, lehim bağlantılarının farklı kart tasarımları ve üretim partilerindeki güvenilirlik gereksinimlerini karşılamasını sağlar.

5.3 Oksidasyon ve Boşalma Kontrolü

Yüksek güçlü lehim bağlantılarında oksidasyon ve boşluklar termal iletkenliği ve elektriksel performansı önemli ölçüde etkiler. Optimize edilmiş termal profiller ve gerektiğinde kontrollü atmosferler bu risklerin azaltılmasına yardımcı olur.

Güç elektroniği için önemli çıkarım SMT:
Yeniden akış performansı, uzun vadeli ürün güvenilirliğini büyük ölçüde tanımlar.

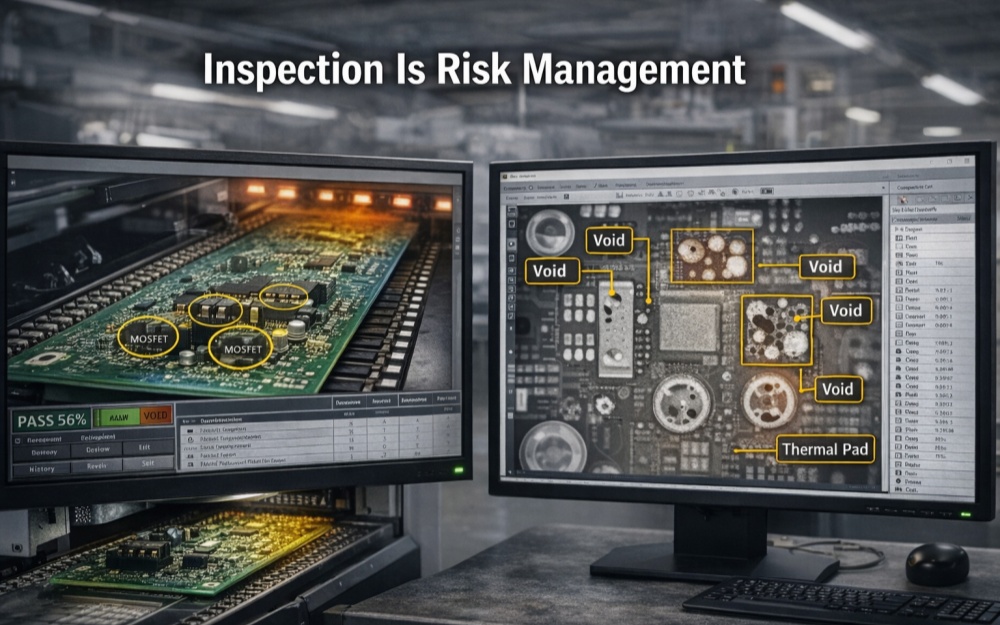

6. Denetim Stratejisi: Riskleri Başarısızlığa Dönüşmeden Görmek

Güç elektroniğinde SMT inceleme isteğe bağlı değildir; bir risk yönetimi aracıdır.

6.1 Lehim Pastası Denetimi (SPI)

SPI, yazdırma sorunlarını tüm hatta yayılmadan önce tespit ederek yeniden işleme ve hurdayı önemli ölçüde azaltır.

6.2 Otomatik Optik Denetim (AOI)

AOI yerleştirme hatalarını, polarite sorunlarını ve görünür lehim kusurlarını tanımlar. Güç elektroniği için denetim stratejisi, yalnızca tam kapsamı takip etmek yerine yüksek riskli alanlara odaklanmalıdır.

6.3 X-Işını Denetimi

X-ışını muayenesi özellikle güç cihazlarındaki ve büyük termal pedlerdeki boşlukları ve gizli lehim kusurlarını tespit etmede değerlidir.

Güç elektroniği için temel çıkarım SMT:
Denetim ekipmanı, riskin en yüksek düzeyde azaltılacağı yere yerleştirilmelidir.

7. Hat Düzeni ve Entegrasyon: İstikrar ve Genişleme için Tasarım

Hat düzeni kararları genellikle bireysel ekipman markalarına göre daha uzun vadeli bir etkiye sahiptir.

7.1 Satır İçi ve Modüler Düzenler

İyi tasarlanmış bir güç elektroniği SMT hattı şunları sağlamalıdır:

• Kolay bakım erişimi

• Süreç arabelleğe alma

• Gelecekteki inceleme veya proses eklemeleri

7.2 SMT ve THT Süreç Entegrasyonu

SMT THT sonrası süreçlerin erken planlanması, daha sonra darboğazları ve verimsiz malzeme akışını önler.

Güç elektroniği için önemli çıkarım SMT:
İyi planlanmış bir düzen, uzun vadeli üretim istikrarını ve yükseltme esnekliğini korur.

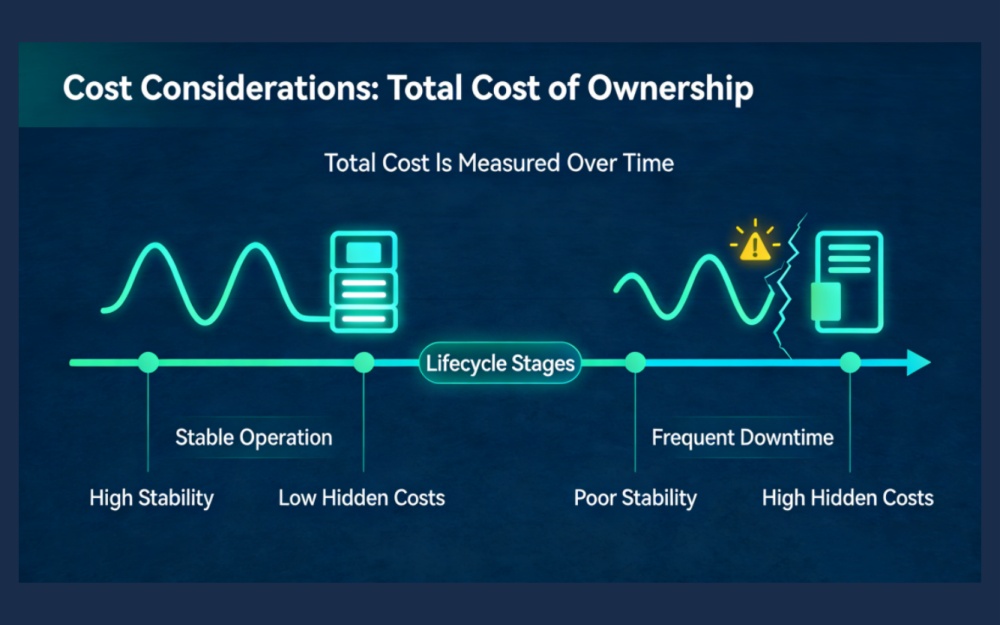

8. Maliyet Konuları: İlk Yatırımın Ötesine Bakmak

SMT satırlarını tamamen satın alma fiyatına göre değerlendirmek çoğu zaman daha yüksek uzun vadeli maliyetlere yol açar.

8.1 Toplam Sahip Olma Maliyeti (TCO)

TCO şunları içermelidir:

• Bakım ve yedek parçalar

• Enerji tüketimi

• Eğitim ve mühendislik desteği

• Zaman içinde verim istikrarı

8.2 Esneklik ve Yükseltme Yolu

Modüler ve ölçeklenebilir tasarımlar, tam hat değişimi yerine kademeli yükseltmelere izin vererek yatırımı korur.

Güç elektroniği için temel çıkarım SMT:
En ekonomik SMT serisi, tüm yaşam döngüsü boyunca üretken ve istikrarlı kalan seridir.

9. Tedarikçi Seçimi ve Risk Yönetimi

Tedarikçi desteği yetersizse en iyi ekipman bile arızalanabilir.

Temel değerlendirme kriterleri:

• Güç elektroniği uygulamaları konusunda tecrübeli

• Teknik destek ve eğitimin mevcudiyeti

• Kanıtlanmış kurulum ve devreye alma süreçleri

• Açık hizmet yanıt yapısı

Güç elektroniği için temel çıkarım SMT:
Karmaşık, yüksek güvenilirliğe sahip uygulamalar için tedarikçi kapasitesi, makine kapasitesi kadar önemlidir.

Sonuç: Uzun Vadeli Güç Elektroniği Başarısını Destekleyen Bir SMT Hattı Oluşturmak

Güç elektroniği PCBA için bir SMT hattı seçmek basit bir ekipman satın alımı değildir. Bu, ürün güvenilirliğini, operasyonel istikrarı ve gelecekteki ölçeklenebilirliği etkileyen stratejik bir üretim kararıdır.

Çoğu üretici için asıl zorluk, makine satın almak değil, termal kütle, bileşen karışımı ve güvenilirlik hedefleri gibi ürün özelliklerini istikrarlı, ölçeklenebilir bir üretim sistemine dönüştürmektir.

İyi tasarlanmış bir güç elektroniği SMT hattı maksimum hızın peşinde koşmaz. Yıllar geçtikçe zorlu koşullar altında tutarlı performans sunar.

Herhangi bir yatırımı tamamlamadan önce, ürünün termal davranışını, bileşen karışımını ve uzun vadeli genişleme kısıtlamalarını kapsayan yapılandırılmış bir teknik inceleme yürütmek, operasyonel riski önemli ölçüde azaltabilir ve tüm yaşam döngüsü boyunca ürün kalitesini koruyabilir.

Ek Sıkça Sorulan Sorular (SSS)

S1: Standart bir tüketici elektroniği SMT hattı, güç elektroniği PCBA için uyarlanabilir mi?

Bazı durumlarda kısmi uyum mümkündür ancak nadiren optimaldir. Tüketici elektroniği SMT hatları genellikle ince kartlar, küçük bileşenler ve yüksek yerleştirme hızı için optimize edilmiştir. Güç elektroniği PCBA daha kalın kartlar, daha yüksek termal kütle ve daha ağır bileşenler sunar; bunlar genellikle tüketici odaklı hatların mekanik ve termal sınırlarını aşar. Bu tür çizgilerin uyarlanması istikrarsız süreçlere ve daha yüksek uzun vadeli risklere yol açabilir.

S2: Yeniden akış süreci hususları SMT satır planlamasına ne kadar erken dahil edilmelidir?

Yeniden akış hususları en erken planlama aşamasında dahil edilmelidir. Levha kalınlığı, bakır ağırlığı, bileşen termal kütlesi ve lehim bağlantısı güvenilirliği hedefleri, yeniden akışlı fırın seçimini ve hat düzenini doğrudan etkiler. Yeniden akışın aşağı akış detayı olarak ele alınması çoğu zaman daha sonra düzeltilmesi zor olan yetersiz termal marj ile sonuçlanır.

S3: Güç elektroniği için her zaman nitrojenin yeniden akışı mı yoksa vakumun yeniden akışı mı gerekli?

Her zaman değil. Nitrojen veya vakumlu yeniden akış, belirli yüksek güçlü uygulamalar için oksidasyonu ve boşlukları azaltabilirken, birçok güç elektroniği PCBA, iyi tasarlanmış hava yeniden akış profilleriyle kabul edilebilir güvenilirliğe ulaşabilir. Karar, varsayılan varsayımlardan ziyade termal ped boyutuna, boşluk toleransına ve güvenilirlik gereksinimlerine dayanmalıdır.

S4: Üreticiler denetim derinliği ile üretim verimliliğini nasıl dengelemelidir?

Denetim kapsam odaklı olmaktan ziyade risk odaklı olmalıdır. Güç cihazları, termal pedler ve yüksek akım yolları gibi yüksek riskli lehim bağlantıları, gerektiğinde röntgen de dahil olmak üzere daha derin incelemelerden en fazla fayda sağlar. Her bileşene maksimum denetimin uygulanması genellikle riskte orantısal bir azalma olmaksızın çevrim süresini artırır.

S5: Hangi göstergeler bir SMT hattının yeterli termal marja sahip olmadığını gösteriyor?

Yaygın göstergeler arasında tutarsız boşluk oranları, küçük profil değişikliklerine duyarlılık, vardiyalar arasındaki verim dalgalanmaları ve ilk denemeler yerine uzun süreli üretim sonrasında ortaya çıkan lehim bağlantı kusurları yer alır. Bu semptomlar sıklıkla marjinal yeniden akış kapasitesine veya hava akışı sınırlamalarına işaret eder.

S6: Güç elektroniği SMT hatları için veri izlenebilirliği ne kadar önemlidir?

Güç elektroniği ürünleri düzenlemeye tabi veya güvenlik açısından kritik uygulamalara geçtikçe veri izlenebilirliği giderek daha önemli hale geliyor. Baskı kalitesi, yerleştirme doğruluğu ve yeniden akış profilleri gibi temel süreç parametrelerinin kaydedilmesi, sorunlar ortaya çıktığında temel nedenlerin belirlenmesine yardımcı olur ve uzun vadeli süreç kontrolünü ve müşteri denetimlerini destekler.

S7: Mevcut hacimler istikrarlı olsa bile gelecekteki kapasite artırımı planlanmalı mı?

Evet. Mevcut hacimler sabit olsa bile, güç elektroniği ürün portföyleri sıklıkla daha yüksek güç yoğunluğuna veya daha sıkı güvenilirlik gereksinimlerine doğru evrilir. Gelecekteki inceleme, ara belleğe alma veya süreç yükseltmeleri için fiziksel alan ve sistem uyumluluğunun ayrılması, kesinti ve yeniden yatırım riskini önemli ölçüde azaltır.
