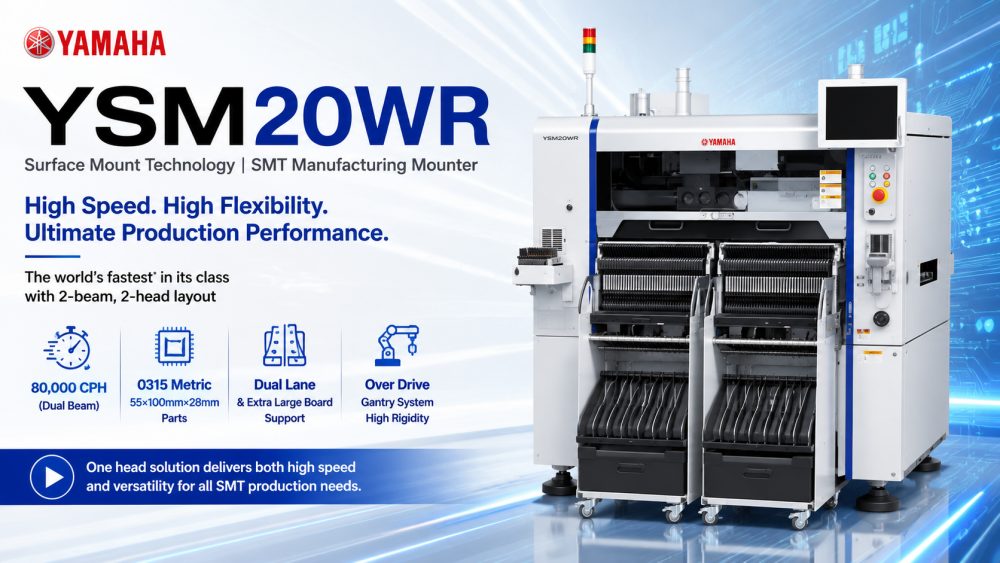

YSM20WR
Yamaha
| Miktar： | |
|---|---|
| Yüksek Hızlı Çift Şeritli SMT Makine
YSM20WR, çift şeritli PCB montaj için tasarlanmış, olağanüstü hassasiyeti korurken büyük pano boyutlarını işleyebilen bir Yamaha SMT al ve yerleştir çözümüdür. Yüksek hızlı çok kafalı kapasiteye sahip bu makine, çok çeşitli bileşen boyutlarını barındırır. Gelişmiş tarama ve kamera sistemleri doğru yerleştirmeyi sağlarken entegre besleyici teknolojisi arıza süresini azaltır. I.C.T, müşterileri tam kurulum, eğitim ve teknik destekle destekleyerek güvenilir, ölçeklenebilir SMT hatları arayan modern elektronik üreticileri için ideal bir çözüm haline getiriyor.
| Ürün Özellikleri
Çift Şeritli Yüksek Hızlı Yerleştirme
İki X ekseni ışınıyla donatılan YSM20WR, çift şeritli PCB'ler için 80.000 CPH'ye ulaşarak yüksek verimli üretime olanak tanır.
Çok Amaçlı Montaj Kafası
Yüksek hızlı HM kafaları 0101 ila 55×100×28 mm arasındaki bileşenleri barındırırken, isteğe bağlı çoklu kamera sistemleri yerleştirme doğruluğunu ve esnekliğini artırır.
Gelişmiş Overdrive Portal Sistemi
Overdrive portalı, 742 mm genişliğe kadar büyük panoları desteklerken, yüksek hızlı montaj sırasında kaybı en aza indirerek sorunsuz PCB aktarımı sağlar.
| Şartname
| Model | YSM20WR |
| Uygulanabilir PCB | Tek şeritli L810 x G742 mm - L50 x G50 mm Çift şeritli (yalnızca X ekseni 2 ışınlı özellikler için) L810 x G356 mm - L50 x G50 mm |
| Montaj yeteneği | X ekseni 2 ışın: Yüksek hızlı çok amaçlı (HM: Yüksek hızlı Çoklu) kafa x 2 81.000CPH (Yamaha Motor tarafından tanımlanan optimum koşullar altında) |
| Montaj doğruluğu (standart değerlendirme malzemeleri kullanıldığında Yamaha Motor tarafından tanımlanır) | +/- 0,035mm (+/-0,025mm) Cpk≧1,0 (3σ) |
| Uygulanabilir bileşenler | Yüksek hızlı çok amaçlı (HM: Yüksek hızlı Çoklu) kafa x 2 : 0101 ila 55 x 100 mm L100 mm, Yükseklik 15 mm veya daha az Not : Bazı durumlarda parça yüksekliği ve parça boyutu nedeniyle çoklu kamera (isteğe bağlı) gerekebilir. Garip şekilli bileşenler (FM: Esnek Çoklu) kafa: 03015 ila 55 x 55 mm L100 mm, Yükseklik 28 mm veya daha az |
| Bileşen türlerinin sayısı | Sabit plaka : Maksimum 140 tip (8 mm bant besleyiciye dönüştürme) Besleyici taşıyıcı değişimi : Maksimum 128 tip (8 mm bant besleyiciye dönüştürme) 30 tip (sabit) ve 10 tip (taşıma) için tepsiler |
| Güç kaynağı | 3 Fazlı AC 200/208/220/240/380/400/416 V +/-%10 50/60 Hz |
| Hava besleme kaynağı | Temiz ve kuru durumda 0,45MPa veya daha fazla |
| Dış boyut (projeksiyonlar hariç) | U1,374 x G2,110 x Y1,445 mm |
| Ağırlık | Yaklaşık. 2.500 kg |
* Teknik özellikler ve görünüm önceden haber verilmeksizin değiştirilebilir.
* Daha fazla ayrıntı için I.C.T ile iletişime geçin.
| SMT Hat Ekipman Listesi
Σ-G5SⅡ genellikle lehim pastası yazıcısı, SPI inceleme sistemi, yeniden akış fırını, AOI inceleme makinesi ve PCB taşıma ekipmanı dahil olmak üzere I.C.T, müşterilerin dünya çapında verimli ve ölçeklenebilir elektronik üretim sistemleri oluşturmasına yardımcı olmak için SMT, DIP, kaplama ve akıllı fabrika otomasyon çözümlerini kapsayan tam hat entegrasyonu sağlar. eksiksiz bir SMT üretim hattına entegre edilir.
I.C.T, YSM10, YSM40R ve YRM20 dahil olmak üzere eksiksiz bir Yamaha SMT alma ve yerleştirme makinesi yelpazesi sunar. Bu makineler, çeşitli fabrika üretim ihtiyaçlarını karşılamak için özel hızlar, bileşen aralıkları ve şerit konfigürasyonları sağlar. Her makine, I.C.T tarafından sunulan teknik eğitim, kurulum kılavuzu ve bakım çözümleriyle desteklenerek, SMT üretim hattınıza kusursuz entegrasyon sağlanır.
| Müşteri Başarısı Videosu
I.C.T, Kazakistan'da güç ürünü montajı için tam otomatik bir SMT üretim hattını başarıyla teslim etti. Mühendislerimiz yerinde kurulum, eğitim ve teknik destek sağladı. Hat, SMT yükleyici, tam otomatik yazıcı, yeniden akış fırını, çift şeritli SMT konveyör ve çevrimdışı AOI içerir. Müşteri geribildirimi: 'Tüm makineler Çin'dendir I.C.T. Teşekkür ederiz. İyi kalite ve fiyat. Bu hattı inşa ettiğiniz ve bizi bu makineleri kullanma konusunda eğittiğiniz için Andy ve Billy'ye teşekkür ederiz. Çok teşekkür ederiz.'
| Servis ve Eğitim Desteği
I.C.T, müşterilerin SMT hatları için eksiksiz destek almasını sağlar. Mühendisler makinenin çalıştırılması, bakımı ve proses optimizasyonu için yerinde eğitim sağlar. Yönergemiz, operatörlerin maksimum hat verimliliği elde etmelerine yardımcı olurken aynı zamanda hataları ve arıza sürelerini azaltır. Sürekli uzaktan destek ve hızlı yanıt veren sorun giderme, fabrika performansını daha da artırarak müşterilerin üretim taleplerine hızlı bir şekilde uyum sağlamasına ve tutarlı çıktı kalitesini korumasına olanak tanır.
| Müşteri Övgüsü
Müşteriler I.C.T mühendislerimizi profesyonellik ve kapsamlı eğitim için sürekli olarak övüyorlar. Yüksek kaliteli makinelerimize, güvenli ve iyi organize edilmiş nakliyemize ve teknik sorulara hızlı yanıt vermemize değer veriyorlar. Çift hatlı YSM20WR'miz, müşterilerin doğru PCB montajı sağlarken üretim verimliliğini artırmasına yardımcı oldu.
| Sertifikamız
YSM20WR dahil tüm I.C.T makine ve Yamaha SMT makineleri CE, RoHS ve ISO9001 standartlarına uygundur. Ürünlerimiz patentli teknolojiler içerir ve sıkı kalite kontrol protokollerine bağlı kalarak dünya çapındaki elektronik üretim tesislerinde güvenilir ve emniyetli operasyonlar sağlar.
