| Akıllı SMT Montaj Çözümü

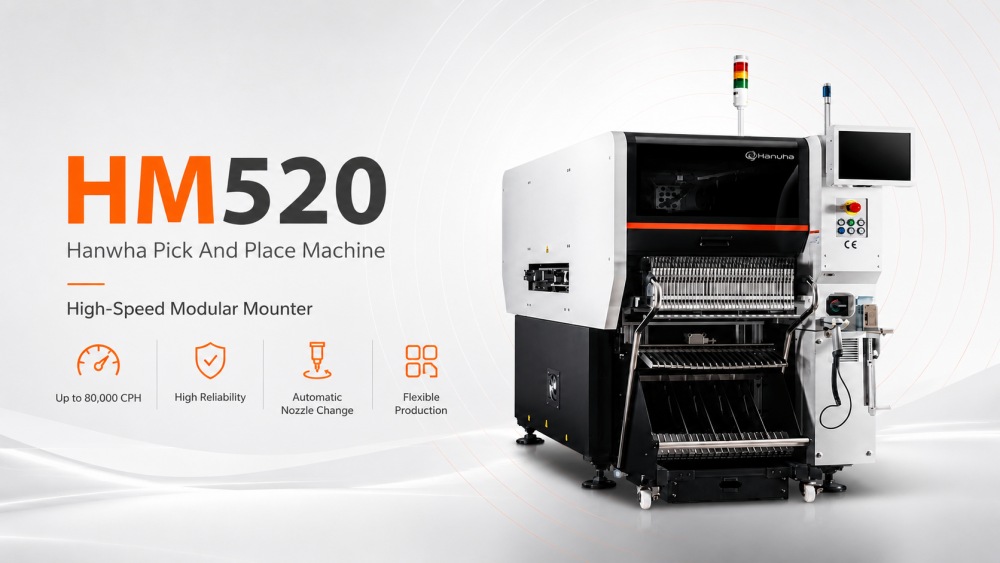

HM520 Hanwha Alma ve Yerleştirme Makinesi hızlı, istikrarlı ve esnek SMT yerleştirmeye ihtiyaç duyan üreticiler için tasarlanmıştır. Bilgisayar anakartları, SSD'ler, bellek modülleri, kontrol kartları ve tüketici elektroniği gibi ürünler için yüksek hacimli PCB montajı destekleyebilir. Yüksek hızlı bir alma ve yerleştirme makinesi olarak güçlü yerleştirme kapasitesini güvenilir montaj doğruluğuyla birleştirir. Makine, HS ve MF konfigürasyonları aracılığıyla farklı üretim ihtiyaçlarını destekleyerek fabrikalara hız, bileşen aralığı ve hat dengesi konusunda daha fazla seçenek sunar. I.C.T SMT hat planlama, yazdırma, inceleme, yeniden akışlı lehimleme ve PCB işleme sistemleriyle birlikte kullanıldığında, eksiksiz ve verimli bir SMT üretim hattı oluşturmak için pratik bir çözüm haline gelir.
| Modele Giriş
Yüksek Hızlı Model: SM471Plus
SM471Plus, bir portala ve kafa başına 10 iş miline sahip, yüksek hızlı bir SMT alma ve yerleştirme makinesidir. 0402 gibi küçük talaşlar için uygun, 78.000 CPH'ye kadar optimum hıza ulaşır. Uçuş görüşüyle tüketici elektroniği ve mobil cihazlar gibi sektörlerde yüksek hacimli üretim için iyi bir doğruluk sunar.
Esnek Orta Hız Modeli: SM481Plus
SM481Plus, kafa başına bir portal ve 6 iş mili ile esnek yerleştirme sağlar. 40.000 CPH'ye ulaşır ve BGA/QFP'ye kadar daha büyük bileşenleri daha yüksek doğrulukla işler. Bu model, çeşitli parça boyutlarının yaygın olduğu otomotiv ve cihaz imalatındaki çeşitli uygulamalara uygundur.
Çok Fonksiyonlu Model: SM482Plus
SM482Plus, bir portal ve 6 iş miline sahip çok yönlü bir SMT alma ve yerleştirme makinesidir. 30.000 CPH sunar ve tuhaf şekilli bileşenlerde mükemmeldir. Aydınlatma ve endüstriyel elektronik gibi esnek üretime ihtiyaç duyan endüstriler için ideal olan bu ürün, 1.200 mm'ye kadar daha büyük PCB'leri destekler.
Gelişmiş Esnek Model: DECAN L2
DECAN L2, çok işlevli yerleştirme için kafa başına 6 iş miline sahip iki köprüye sahiptir. 56.000 CPH'ye kadar yerleştirme yapar ve 55 mm'ye kadar geniş bileşenleri işler. Bu model, çift hatlı verimlilik seçenekleriyle, aydınlatma ve teşhir endüstrilerindeki LED ve büyük pano üretimine uygundur.
| Şartname
| Spesifikasyon Öğe | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520HS | HM520 MF |
| Makine Tipi | Yüksek Hızlı Modüler Bağlayıcı | Çok Fonksiyonlu Modüler Bağlayıcı |
| Konfigürasyon | 20 Mil × 2 Portal | 6 Mil × 2 Portal |
| Yerleştirme Hızı | 80.000 CPH | 60.000 CPH |
| Yerleştirme Doğruluğu | ±25 μm @ Cpk ≥ 1,0, Çip | ±40 μm @ Cpk ≥ 1,0, Çip / ±30 μm @ Cpk ≥ 1,0, IC |
| Bileşen Aralığı | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Makine Boyutu | U 890 × D 2.370 × Y 1.930 mm | U 890 × D 2.370 × Y 1.930 mm |
| Ana Avantaj | Yüksek hızlı çip bileşeni yerleştirme | Esnek karma bileşen yerleştirme |
| Önerilen Uygulama | Küçük talaş bileşenlerinin seri üretimi | Daha geniş bileşen tipleri ve daha büyük parçalarla üretim |
| Parametre | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Yerleştirme Hızı (Optimum) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Mil sayısı | 10 Mil/Kafa (1 Portal) | 6 Mil/Kafa (1 Portal) | 6 Mil/Kafa (1 Portal) | 6 Mil/Kafa (2 Portal) |
| Yerleştirme Doğruluğu (Çip) | ±40μm (0402) | ±40μm (0402) | ±40μm (0402) | ±28μm (03015) |
| Yerleştirme Doğruluğu (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| Bileşen Aralığı | 0402 ~ □14mm (Y12mm) | 0402 ~ □42mm (Y15mm) | 0402 ~ □55mm (Y15mm) | 0402 ~ □21mm (H12mm, □55mm'ye kadar opsiyonel) |
| Maksimum PCB Boyut (Standart) | 510x460 mm | 460x400mm | 740x460 mm | 510x460mm |
| Maksimum PCB Boyut (Seçenek) | 610x460 mm | 1.500x460 mm | 1.200x510 mm | 1.200 x 460 mm'ye kadar |
| Besleyici Kapasitesi (8mm) | 120 adet | 120 adet | 120 adet | 120 adet |
| Görüş Sistemi | Uçan Vizyon | Sahne Vizyonu | Sahne Vizyonu | Uçan Vizyon |
| Daha Fazla SMT İlgili Ürün
I.C.T, {[t21 ötesinde eksiksiz, yüksek kaliteli SMT satırlar sağlar ]} alma ve yerleştirme makinesinin . arasında, Tam PCBA üretim çözümlerimiz hassas uygulama için kart işlemeye , yönelik vakumlu yükleyiciler , otomatik lehim pastası yazıcıları , güçlü lehimleme için çok bölgeli yeniden akışlı fırınlar ve kusurları tespit etmek için Bu makineler sıkı ve verimli hatlarda sorunsuz bir şekilde birlikte çalışır. Bu kurulum, otomotiv, medikal, aydınlatma ve tüketici elektroniği gibi zorlu endüstriler için yüksek verim, düşük maliyet ve güvenilir performans sunar. Panolar gerçek dünyada kullanıma hazır hale gelir. İdeal SMT üretim sisteminizi oluşturmak için tam planlama ve destek sunuyoruz. gelişmiş AOI sistemleri yer alır.
HM520 Hanwha Alma ve Yerleştirme Makinesi, eksiksiz bir SMT üretim hattının parçası olarak en iyi şekilde çalışır. I.C.T, SMT yükleyici ve boşaltıcı, otomatik kalıp yazıcısı, SPI makinesi, PCB konveyör, AOI inceleme makinesi, Lyra serisi yeniden akış fırını, PCB yönlendirici ve PCBA temizleme makinesi gibi ilgili makineleri sağlayabilir. Bu makineler, PCB yükleme, lehim pastası baskısı, pasta muayenesi, bileşen yerleştirme, yeniden akışlı lehimleme, optik muayene, panelin çıkarılması ve temizlemeden oluşan ana prosesi kapsar. Yeni bir fabrika kuran müşteriler için bu tam hat eşleştirme çok önemlidir. İyi bir SMT üretim hattı montajcısının yalnız bir kahraman gibi tek başına duran güçlü bir yerleştirme makinesine değil, doğru yukarı ve aşağı yöndeki makinelere ihtiyacı vardır.
| Ürün Adı | SMT Satırındaki Amaç |
|---|---|
| Anahtar teslimi SMT üretim hattı | Türkiye Tam Otomatik İzlenebilir High-End SMT Hattı. |
| SMT şarjör yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Otomatik PCB stensil yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| SMT otomatik çip bağlayıcı | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| SMD yeniden akış fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| PCB denetim ekipmanı | AOI, SPI, X-ışını ve şablon denetçisi gibi SMT inceleme cihazları. |
| İzlenebilirlik ekipmanı | PCBA lazer markalama makinesi gibi üretim verilerini kaydeder ve takip eder |
| Müşteri Başarısı Videosu
I.C.T, Özbekistan'da bilgisayar anakartları, SSD'ler, bellek ürünleri ve ilgili elektronik aksamlar için büyük bir elektronik üretim fabrikası kuran bir Müşteriye teknik destek sağladı. I.C.T ekibi, erken proje aşamasından kurulum, hata ayıklama ve üretim testlerine kadar hem SMT hem de DIP üretim hatlarının sorunsuz çalışmasına yardımcı olmak için Müşteri ile yakın işbirliği içinde çalıştı. SMT hattı bir I.C.T-5151 şablon yazıcıyı, dört SMT yerleştirme makinesini, Lyra serisi yeniden akış fırınlarını, SPI, AOI ve PCB işleme sistemlerini içeriyordu. DIP hattı, bir manuel yerleştirme hattını, JUKI tek biçimli yerleştirme makinesini, I.C.T-Acrab350 dalga lehimleme makinesini ve konveyör sistemini içeriyordu. Müşteri, testin ardından hizmet, yanıt hızı ve ürün kalitesi konusunda olumlu geri bildirimde bulundu.
| Servis ve Eğitim Desteği
I.C.T, SMT hat teslimatı öncesinde, sırasında ve sonrasında müşterileri destekler. Proje başlamadan önce ekibimiz ürün tipini, PCB boyutunu, üretim kapasitesini, fabrika yerleşimini ve süreç gerekliliklerini kontrol etmeye yardımcı olur. Ekipman geldikten sonra I.C.T mühendisler kurulum, makine ayarlaması, yazılım kurulumu, üretim testi ve operatör eğitimi sağlayabilir. HM520 Hanwha Alma ve Yerleştirme Makinesi projesi için eğitim; besleyici yükleme, nozül kontrolü, program kurulumu, üretim değişimi, günlük bakım ve temel sorun gidermeyi içerebilir. Ayrıca müşterilerin yerleştirme makinesinin yazıcı, SPI, reflow fırın, AOI ve PCB taşıma makineleriyle nasıl çalıştığını anlamalarına yardımcı oluyoruz. Bu, tüm hattın çalıştırılmasını ve yönetilmesini kolaylaştırır.
| Müşteri Geri Bildirimi
Birçok Müşteri, yalnızca ekipman nedeniyle değil, aynı zamanda ekipmanın arkasındaki tam destek nedeniyle de I.C.T'ı tercih ediyor. Yurtdışı projeler sırasında, Müşteriler mühendislerimizi açık iletişim, hasta eğitimi ve pratik problem çözme konularında sıklıkla övüyorlar. Ayrıca istikrarlı makine performansı, dikkatli fabrika testleri ve uzun mesafeli nakliyeye yönelik güçlü paketleme konusunda da olumlu geri bildirimler veriyorlar. Tam SMT hat projeleri için hızlı yanıt özellikle önemlidir çünkü küçük bir sorun tüm üretim programını etkileyebilir. I.C.T kurulum, test ve erken üretim sırasında Müşteri ile yakın iletişim halindedir. Bu, yeni bir SMT fabrikası kurarken veya mevcut bir üretim hattını yükseltirken Müşteriye daha fazla güven verir.
| Sertifikalar ve Standartlar
I.C.T ekipman kalitesine, güvenliğine ve üretim kontrolüne çok dikkat ediyor. Makinelerimiz ve tam kapsamlı çözümlerimiz CE, RoHS, ISO9001 ve ilgili patent belgeleri gibi ortak sertifikasyon gereksinimlerini destekleyebilir. Bu sertifikalar Müşterilerin ürün güvenliğini, üretim kontrolünü ve uzun vadeli güvenilirliği değerlendirmesine yardımcı olur. SMT ekipman için kalite yalnızca makine gövdesiyle ilgili değildir. Aynı zamanda elektrik tasarımı, yazılım kararlılığı, mekanik yapı, test kayıtları, ambalaj koruması ve satış sonrası hizmetleri de içerir. Sevkiyattan önce I.C.T makinenin çalışmasını kontrol eder ve yurtdışı teslimat için uygun ambalajı hazırlar. Bu, nakliye riskinin azaltılmasına yardımcı olur ve Müşterilerin, ekipman fabrikalarına ulaştığında daha güvenilir bir başlangıç yapmalarını sağlar.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, SMT, DIP, kaplama, dağıtım, lehimleme, inceleme ve PCB taşıma ekipmanlarında güçlü deneyime sahip, tek noktadan SMT fabrika çözümü sağlayıcısıdır. Kendi Ar-Ge, üretim, mühendislik ve servis ekiplerimiz var ve şirketimiz yıllar içinde hızla büyüdü. Şu ana kadar I.C.T 80'den fazla ülkede 1.700'den fazla Müşteriye hizmet vererek birçok fabrikanın sıfırdan seri üretime kadar üretim hatları kurmasına yardımcı oldu. Fabrikamız teslimattan önce sıkı test ve kalite yönetimi süreçlerini takip etmektedir. Hanwha HM520 PCB Chip Mounter veya eksiksiz bir SMT hattı seçen müşteriler için I.C.T, makine seçimi, hat tasarımı, kurulum, eğitim ve uzun vadeli teknik destek sağlayabilir.
