YSM20R
Yamaha
| Miktar： | |
|---|---|

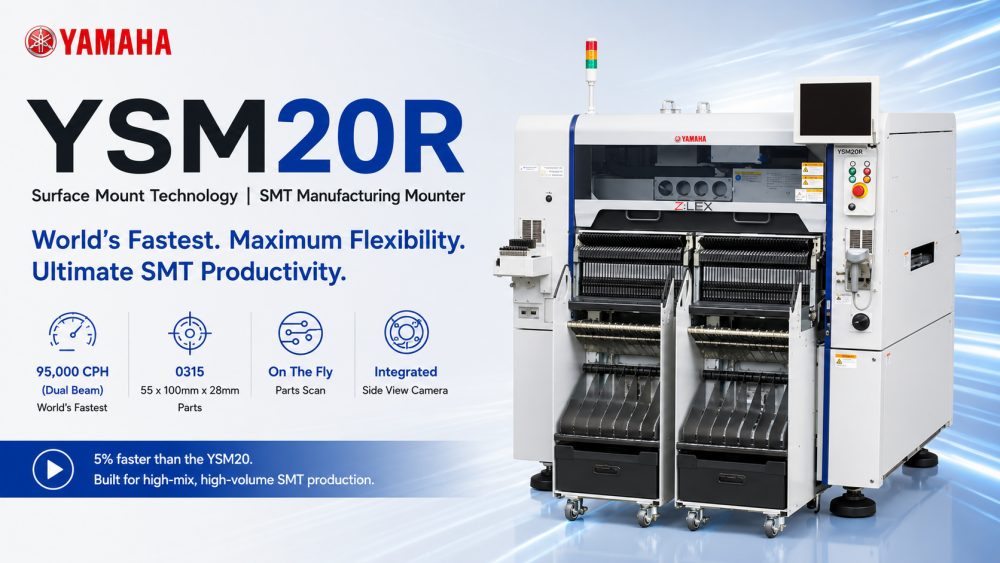

| YSM20R Modüler SMT Çip Bağlayıcı
YSM20R, yüksek hacimli PCB üretim için tasarlanmış modüler bir SMT al ve yerleştir makinesidir. Tek veya çift şeritli işlemleri, büyük panoları ve yüksek yoğunluklu yerleşimi destekler. Çok yönlü kafaları ve geniş alan kameraları, küçük 0201'lerden büyük 0315'lere kadar çeşitli bileşenleri verimli bir şekilde yönetirken yüksek doğruluk ve kararlılığı korur. Modüler tasarım, esnek üretim hattı düzenine olanak tanır ve verimliliği en üst düzeye çıkarır.
| Ürün Özellikleri
Çift Işınlı ve Yüksek Hızlı Yerleştirme
Çift ışınlı bir tasarımla donatılan YSM20R, iki şeridin eş zamanlı çalışmasına olanak tanıyarak verimi önemli ölçüde artırır. Yüksek hassasiyetli kafalar, hızı doğrulukla dengeleyerek 95.000 CPH'ye kadar yerleştirme yapar.
Geniş Bileşen ve PCB Uyumluluğu
Büyük PCB boyutları destekler: L810×G742 mm (tek şerit) ve L810×W356 mm (çift şerit), 140'a kadar bileşen türünü barındırır. Geniş tarama görüşü, çeşitli PCB düzenlerde hassas yerleştirme sağlar.
Kesintisiz Çalışma ve Otomatik Yükleme
İsteğe bağlı Otomatik Yükleme Besleyicileri (ALF) ve tepsi sıralayıcıları (ATS) ile YSM20R, bant veya tepsi değişiklikleri için durmadan sürekli çalışır, arıza süresini azaltır ve üretim hatlarını yüksek düzeyde verimli tutar.
| Şartname
| Model | YSM20R - Z:LEX |
| Uygulanabilir PCB | Tek şeritli L810 x W490 ila L50 x W50 İki aşamalı Not: Yalnızca X ekseni 2 ışın seçeneği için 1PCB taşıma: L810 x W490 ila L50 x W50 2PCB taşıma: L380 x W490 ila L50 x W50 |
| Montaj yeteneği | X ekseni 2 ışın: Yüksek hızlı çok amaçlı (HM: Yüksek hızlı Çoklu) kafa x 2 95.000CPH (Yamaha Motor tarafından tanımlanan optimum koşullar altında) |
| Montaj doğruluğu | ±0,035mm (±0,025mm) Cpk≧1,0 (3σ) (standart değerlendirme malzemeleri kullanıldığında Yamaha Motor tarafından tanımlanan optimum koşullar altında) |
| Uygulanabilir bileşenler | Yüksek Hızlı Çoklu (HM) Kafa NOT : 0201 - G55 x L100 mm (W45 mm'yi aşan indeksleme tanıma), yükseklik 15 mm veya daha az Not: 6,5 mm veya daha yüksek bileşen yüksekliği veya uzunluk/genişlik olarak 12 mm veya daha büyük bileşen boyutları, isteğe bağlı çoklu kamera gerektirir. 0201 bileşenlerinin montajı hakkında bilgi almak için lütfen bizimle iletişime geçin. Garip şekilli bileşenler (FM: Esnek Çoklu) kafa: 03015 - G55 x L100 mm (W45 mm'yi aşan indeksleme tanımaları), Yükseklik 28 mm veya daha az |
| Bileşen türlerinin sayısı | Sabit plaka: 140 tip (8 mm bant besleyiciye dönüştürme) Besleyici taşıyıcı değişimi: Maksimum 128 tür (8 mm bant besleyiciye dönüştürme) 30 türe yönelik tepsiler (Sabit tip: maksimum, sATS30 takıldığında) ve 10 tip (Taşıma tipi: maksimum, catS10 takıldığında) |
| Güç kaynağı | 3 fazlı AC 200/208/220/240/380/400/416 V ±%10 50/60Hz |
| Hava besleme kaynağı | 0,45 MPa veya daha yüksek temiz kuru hava |
| Dış boyut | U1,374 x G1,857 x Y1,445 mm |
| Ağırlık | Yaklaşık. 2.050 kg |
* Teknik özellikler ve görünüm önceden haber verilmeksizin değiştirilebilir.
* Daha fazla ayrıntı için I.C.T ile iletişime geçin.
| SMT Hat Ekipman Listesi
Σ-G5SⅡ genellikle lehim pastası yazıcısı, SPI inceleme sistemi, yeniden akış fırını, AOI inceleme makinesi ve PCB taşıma ekipmanı dahil olmak üzere I.C.T, müşterilerin dünya çapında verimli ve ölçeklenebilir elektronik üretim sistemleri oluşturmasına yardımcı olmak için SMT, DIP, kaplama ve akıllı fabrika otomasyon çözümlerini kapsayan tam hat entegrasyonu sağlar. eksiksiz bir SMT üretim hattına entegre edilir.
I.C.T, küçük PCB'lerden yüksek yoğunluklu büyük panolara kadar YSM10, YSM20, YSM40R dahil olmak üzere birden fazla Yamaha SMT montaj cihazı sunar. Tüm modeller, çeşitli üretim hattı gereksinimlerine uygun modüler konfigürasyon, hızlı yerleştirme, geniş bileşen uyumluluğu ve yüksek hassasiyette çalışma özelliklerine sahiptir.
| Müşteri Başarısı Videosu
I.C.T, Kazakistan'da güç kaynağı üretimi için tam otomatik bir SMT üretim hattını başarıyla teslim etti. Mühendisler yerinde kurulum ve eğitim sağlayarak sorunsuz üretim sağladı. Hat, bir SMT yükleyiciyi, tam otomatik yazıcıyı, yeniden akışlı fırını, SMT konveyörü ve çevrimdışı AOI incelemeyi içeriyordu.
Müşteri geribildirimi: 'Tüm makineler Çin'dendir I.C.T. Teşekkür ederiz. İyi kalite ve fiyat. Bu hattı inşa ettiğiniz için Andy ve Billy'ye teşekkür ederiz. Ve bizi bu makineleri kullanma konusunda eğittiğiniz için teşekkür ederiz. Çok teşekkür ederiz.'
| Servis ve Eğitim Desteği
I.C.T kapsamlı hizmet ve eğitim çözümleri sunar. Mühendisler yerinde devreye alma, kurulum rehberliği ve operasyonel eğitim gerçekleştirerek müşterilerin hızlı bir artış elde etmesine yardımcı olabilir. Eğitim, makinenin çalışmasını, üretim hattı optimizasyonunu ve bakım rutinlerini kapsar. İster tek makineler ister tam fabrika kurulumları için olsun, I.C.T hızlı yanıt veren, uçtan uca teknik destek sunar.
| Müşteri Övgüsü
Müşteriler I.C.T mühendislerini profesyonellik, sabır ve hızlı yanıt verme yetenekleri nedeniyle övüyor. YSM20R ve tüm seri, mükemmel kalite, hızlı teslimat ve dikkatli paketleme ile dikkat çekiyor. Müşteriler, personelin ilk günden itibaren verimli bir şekilde çalışmasına olanak tanıyan sorunsuz devreye alma ve etkili eğitim bildirmektedir.
| Sertifikamız
YSM20R ve I.C.T üretim hattının tamamı, uluslararası kalite standartlarını karşılayan CE, RoHS ve ISO9001 sertifikalarına sahiptir. I.C.T aynı zamanda küresel müşteriler için yenilikçi, istikrarlı ve güvenli ekipmanlar sağlayan tescilli patentlere de sahiptir.
| I.C.T ve Fabrika Hakkında
I.C.T, büyük ve hızla büyüyen bir ekiple eksiksiz bir Ar-Ge ve üretim sistemi işletmektedir ve 80'den fazla ülkede 1.700'den fazla küresel müşteriye hizmet vermektedir. Sıkı kalite kontrolü, tüm SMT al ve yerleştir makinelerinin yüksek hassasiyet ve güvenilirlik standartlarını karşılamasını sağlar. I.C.T esnek, ölçeklenebilir tam fabrika SMT çözümleri sağlamaya kendini adamıştır.
