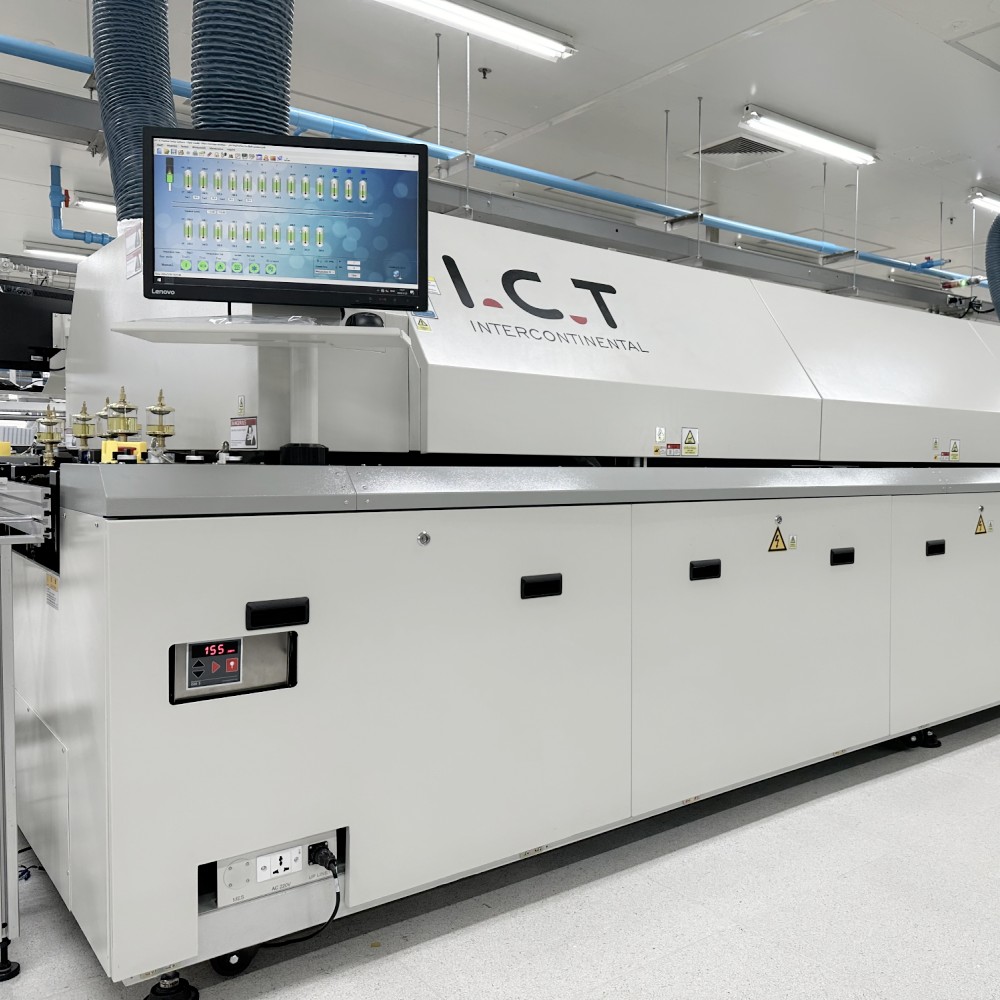

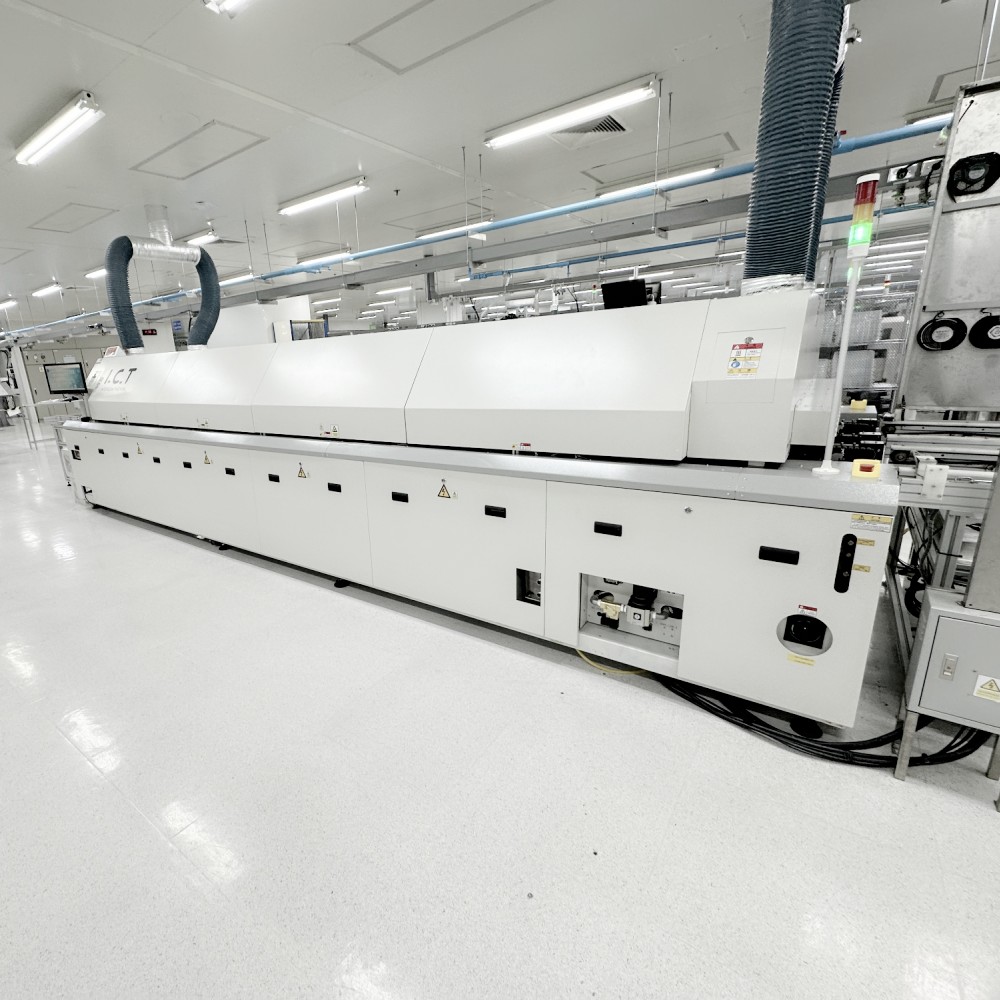

I.C.T-L24(Özelleştirilmiş)
I.C.T
Kullanılabilirlik Durumu: | |
---|---|
Miktar: | |
giriiş
L serisi kurşunsuz reflow fırın I.C.T'nin yıllarca süren pazar testlerinden sonra olgunlaşan ürünüdür.L Serisi Reflow fırın, uzun yıllardır pazarda daha büyük bir paya sahip olmuştur. Eşsiz ısıtma performansı ve sıcaklık kontrol sistemi, çeşitli kaynak işlemlerinin gereksinimlerini karşılar. I.C.T'nin yıllar süren teknik araştırma ve geliştirmelerinin kristalleşmesidir.
L Serisi Kurşunsuz yeniden akış, müşterilerin rekabet gücünü artırmak için pazar talebini karşılamaya kendini adamış üst düzey yeniden akış ürünleridir. Yeni tasarım konsepti, giderek daha çeşitli süreçlerin ihtiyaçlarını tam olarak karşılar ve endüstrinin gelecekteki yönü göz önüne alındığında, iletişim için tamamen uygundur. , otomotiv elektroniği, ev aletleri, bilgisayarlar ve diğer tüketici elektroniği ürünleri.
Özellik
1.Kontrol Sistemi: PC + Siemens PLC kontrol sistemi, doğru sıcaklık kontrolü ve daha kararlı, sıcaklık stabilite oranının %99,99'dan fazla olmasını sağlar.
2.Sıcak hava sistemi: birinci sınıf ısıtma modülü, en iyi sıcaklık bölgesi aralığı tasarımı, optimum sıcaklık homojenliği ve tekrarını sağlar. Etkin kullanım ve termal kompanzasyon verimliliği, sıcaklık kontrol doğruluğu ± 1 °C ortam sıcaklığından 20 dakikadan daha az bir süreye ihtiyaç duyar. sıcaklık stabilizasyonu.
3.İzleme Yazılımı: Windows arayüzü, geleneksel ve basitleştirilmiş Çince ve İngilizce çevrimiçi ücretsiz anahtar ve operatör şifre yönetimi, kullanımı kolay. Çalıştırma kayıtları, sıcaklık eğrisi ölçümü ve analiz fonksiyonları, sanal simülasyon, kendi kendine hata teşhisi, süreç izleme, otomatik oluşturma ve proses kontrol belgelerini kaydedin, alt tabaka aktarımı dinamik ekranı.
4.Soğutma Sistemi: yeni soğutma bölgesi, hızlı ve kolay ayarlama, farklı eğimlerin soğutma gereksinimlerine kolayca ulaşma.
5.Sıcaklık koruması:I.C.T üçüncü taraf aşırı sıcaklık koruması kullanılarak, güvenli çalışmayı sağlamak için çok katmanlı koruma.

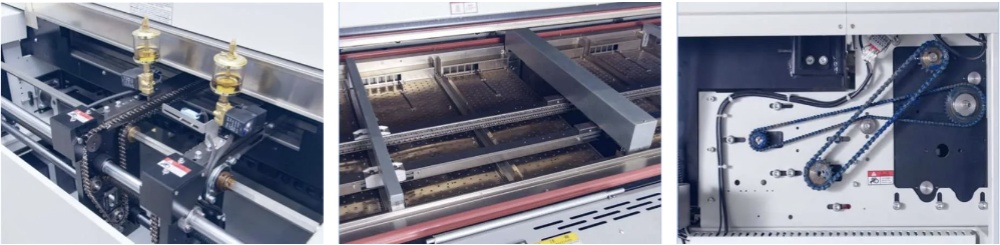

1. Örgü kayış + zincir taşıma yöntemi çoğu PCB ile uyumludur ve daha fazla ihtiyacı karşılayabilir;
2. Genel bölümlü kılavuz rayı ve çok konsollu yapı, kılavuz rayının paralelliğini ve stabilitesini sağlar;
3. Yüksek sıcaklığa dayanıklı yağlama yağı, standart bilgisayar kontrollü dolum döngüsü, manuel bakım gerektirmez;
4. Bağımsız frekans dönüştürücü, ithal Panasonic motor, iletim hızının bilgisayar kapalı döngü kontrolü, sapma ±%2 dahilinde;
5. Seçenek: her rayın hızının bağımsız kontrolüne sahip çift ray;
6. Özel yay tipi zincir gerdirme cihazı, zincirin sıkışmamasını sağlamak için zincir gerginliğini otomatik olarak ayarlar;
7. Bağımsız ray genişliği ayarı, isteğe bağlı merkezi destek.
1. 0 ila 3000 hız arasında kademesiz hız regülasyonunu destekleyen, üst ve alt sıcaklık bölgelerinin bağımsız invertör kontrolüne sahip, ithal yüksek sıcaklığa dayanıklı uzun eksenli motor;
2. Yüksek termal verim ve hassasiyete ve küçük termal atalete sahip, özel olarak yapılmış uzun ömürlü sargı ısıtıcısı;
3. Yeterli dolaşım hava hacmi sağlamak için hava kanalını verimli bir şekilde hızlandırır;
4. Doğrultucu panosu, PCB termal dengeleme ve termal geri kazanıma, yüksek termal verimliliğe ve daha iyi tekdüzeliğe sahip yüksek kaliteli ithal alüminyum-çinko plakadan yapılmıştır;
5. PID+SSR sıcaklık kontrol yöntemi, sıcaklık kontrol doğruluğu ±1°C'ye ulaşır
6. Her bölge bağımsız olarak kontrol edilir ve PID+SSR sıcaklık kontrol yöntemi farklı sıcaklık eğrilerini daha iyi karşılayabilir.
24 Bölgeli PCB SMT Reflow Fırın Makinesini özelleştirmek istiyorsanız lütfen bizimle iletişime geçin >>
Modeli | L8 | L10 |
Boyut (U*G*Y)mm | 5000x1300x1530 | 5800x1300x1530 |
Ağırlık | Yaklaşık. 2100kg | Yaklaşık. 2315KG |
Isıtma Bölgesi Sayısı | Yukarı8/Alt8 | Yukarı10/Alt10 |
Isıtma Bölgelerinin Uzunluğu | 3110mm | 3892 mm |
Ray Genişliği Ayarı | Manuel ayar (Opsiyon: Otomatik) | |
Egzoz Hacmi | 10M3/dak*2 Egzoz | |
Kontrol Sistemi | PLC+Bilgisayar | |
Sıcaklık Kontrol Yöntemi | PID + SSR | |
İletim Aracısı | Zincir + Örgü | |
Elektrik Kaynağı Gerekli | 5 Telli Sistem 3P, N, PE 380 VAC ± %5, 50 Hz. Talep üzerine diğer voltajlar | |
Isınma Gücü | 64KW | 80KW |
Güç Tüketimi | 10KW | 12KW |
Isınma Süresi | Yaklaşık 25 dakika | |
Sıcaklık Ayar Aralığı | Oda Sıcaklığı-- 300°C | |
konveyör Yükseklik | 900+/-20mm | |
konveyör Hız Aralığı | 300~2000 mm/mil | |
Sabit Ray Tarafı | Ön Sabit (Opsiyon:Arka Sabit) | |
Soğutma Yöntemi | Cebri Hava Motoru ve fan (Standart) |
* I.C.T kalite ve performans üzerinde çalışmaya devam etmektedir; teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
giriiş
L serisi kurşunsuz reflow fırın I.C.T'nin yıllarca süren pazar testlerinden sonra olgunlaşan ürünüdür.L Serisi Reflow fırın, uzun yıllardır pazarda daha büyük bir paya sahip olmuştur. Eşsiz ısıtma performansı ve sıcaklık kontrol sistemi, çeşitli kaynak işlemlerinin gereksinimlerini karşılar. I.C.T'nin yıllar süren teknik araştırma ve geliştirmelerinin kristalleşmesidir.
L Serisi Kurşunsuz yeniden akış, müşterilerin rekabet gücünü artırmak için pazar talebini karşılamaya kendini adamış üst düzey yeniden akış ürünleridir. Yeni tasarım konsepti, giderek daha çeşitli süreçlerin ihtiyaçlarını tam olarak karşılar ve endüstrinin gelecekteki yönü göz önüne alındığında, iletişim için tamamen uygundur. , otomotiv elektroniği, ev aletleri, bilgisayarlar ve diğer tüketici elektroniği ürünleri.
Özellik
1.Kontrol Sistemi: PC + Siemens PLC kontrol sistemi, doğru sıcaklık kontrolü ve daha kararlı, sıcaklık stabilite oranının %99,99'dan fazla olmasını sağlar.
2.Sıcak hava sistemi: birinci sınıf ısıtma modülü, en iyi sıcaklık bölgesi aralığı tasarımı, optimum sıcaklık homojenliği ve tekrarını sağlar. Etkin kullanım ve termal kompanzasyon verimliliği, sıcaklık kontrol doğruluğu ± 1 °C ortam sıcaklığından 20 dakikadan daha az bir süreye ihtiyaç duyar. sıcaklık stabilizasyonu.
3.İzleme Yazılımı: Windows arayüzü, geleneksel ve basitleştirilmiş Çince ve İngilizce çevrimiçi ücretsiz anahtar ve operatör şifre yönetimi, kullanımı kolay. Çalıştırma kayıtları, sıcaklık eğrisi ölçümü ve analiz fonksiyonları, sanal simülasyon, kendi kendine hata teşhisi, süreç izleme, otomatik oluşturma ve proses kontrol belgelerini kaydedin, alt tabaka aktarımı dinamik ekranı.
4.Soğutma Sistemi: yeni soğutma bölgesi, hızlı ve kolay ayarlama, farklı eğimlerin soğutma gereksinimlerine kolayca ulaşma.
5.Sıcaklık koruması:I.C.T üçüncü taraf aşırı sıcaklık koruması kullanılarak, güvenli çalışmayı sağlamak için çok katmanlı koruma.
1. Örgü kayış + zincir taşıma yöntemi çoğu PCB ile uyumludur ve daha fazla ihtiyacı karşılayabilir;
2. Genel bölümlü kılavuz rayı ve çok konsollu yapı, kılavuz rayının paralelliğini ve stabilitesini sağlar;
3. Yüksek sıcaklığa dayanıklı yağlama yağı, standart bilgisayar kontrollü dolum döngüsü, manuel bakım gerektirmez;
4. Bağımsız frekans dönüştürücü, ithal Panasonic motor, iletim hızının bilgisayar kapalı döngü kontrolü, sapma ±%2 dahilinde;
5. Seçenek: her rayın hızının bağımsız kontrolüne sahip çift ray;
6. Özel yay tipi zincir gerdirme cihazı, zincirin sıkışmamasını sağlamak için zincir gerginliğini otomatik olarak ayarlar;
7. Bağımsız ray genişliği ayarı, isteğe bağlı merkezi destek.
1. 0 ila 3000 hız arasında kademesiz hız regülasyonunu destekleyen, üst ve alt sıcaklık bölgelerinin bağımsız invertör kontrolüne sahip, ithal yüksek sıcaklığa dayanıklı uzun eksenli motor;
2. Yüksek termal verim ve hassasiyete ve küçük termal atalete sahip, özel olarak yapılmış uzun ömürlü sargı ısıtıcısı;
3. Yeterli dolaşım hava hacmi sağlamak için hava kanalını verimli bir şekilde hızlandırır;
4. Doğrultucu panosu, PCB termal dengeleme ve termal geri kazanıma, yüksek termal verimliliğe ve daha iyi tekdüzeliğe sahip yüksek kaliteli ithal alüminyum-çinko plakadan yapılmıştır;
5. PID+SSR sıcaklık kontrol yöntemi, sıcaklık kontrol doğruluğu ±1°C'ye ulaşır
6. Her bölge bağımsız olarak kontrol edilir ve PID+SSR sıcaklık kontrol yöntemi farklı sıcaklık eğrilerini daha iyi karşılayabilir.
24 Bölgeli PCB SMT Reflow Fırın Makinesini özelleştirmek istiyorsanız lütfen bizimle iletişime geçin >>
Modeli | L8 | L10 |
Boyut (U*G*Y)mm | 5000x1300x1530 | 5800x1300x1530 |
Ağırlık | Yaklaşık. 2100kg | Yaklaşık. 2315KG |
Isıtma Bölgesi Sayısı | Yukarı8/Alt8 | Yukarı10/Alt10 |
Isıtma Bölgelerinin Uzunluğu | 3110mm | 3892 mm |
Ray Genişliği Ayarı | Manuel ayar (Opsiyon: Otomatik) | |
Egzoz Hacmi | 10M3/dak*2 Egzoz | |
Kontrol Sistemi | PLC+Bilgisayar | |
Sıcaklık Kontrol Yöntemi | PID + SSR | |
İletim Aracısı | Zincir + Örgü | |
Elektrik Kaynağı Gerekli | 5 Telli Sistem 3P, N, PE 380 VAC ± %5, 50 Hz. Talep üzerine diğer voltajlar | |
Isınma Gücü | 64KW | 80KW |
Güç Tüketimi | 10KW | 12KW |
Isınma Süresi | Yaklaşık 25 dakika | |
Sıcaklık Ayar Aralığı | Oda Sıcaklığı-- 300°C | |
konveyör Yükseklik | 900+/-20mm | |
konveyör Hız Aralığı | 300~2000 mm/mil | |
Sabit Ray Tarafı | Ön Sabit (Opsiyon:Arka Sabit) | |
Soğutma Yöntemi | Cebri Hava Motoru ve fan (Standart) |
* I.C.T kalite ve performans üzerinde çalışmaya devam etmektedir; teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
SSS:
Q: Neden buna yeniden akış deniyor?
A: SMT (Yüzey Montaj Teknolojisi) terimindeki 'yeniden akıtma' terimi, lehimleme sırasında lehim pastasının eritilmesi sürecini ifade eder.Lehimin bu kontrollü erimesi ve yeniden katılaşması, bileşenler ve PCB'ler arasında güvenli bağlantılar oluşturur.
Q: Yeniden akışlı fırının bileşenleri nelerdir?
A: SMT'daki bir yeniden akış fırını tipik olarak ısıtma elemanlarını, bir taşıma sistemini, termal bölgeleri, sıcaklık kontrol cihazlarını, akış yönetimini ve egzoz sistemlerini içerir.Bu bileşenler, PCB montajı sırasında hassas lehimlemeyi sağlamak için birlikte çalışır.
Q: Lehimi kaç kez yeniden akıtabilirsiniz?
A: SMT'da en yüksek lehim bağlantı bütünlüğünü ve genel güvenilirliği korumak için, genellikle baskılı devre kartındaki (PCB) yeniden akışlı lehimlemenin bir veya en fazla iki kez sınırlandırılması önerilir.Sık sık yapılan yeniden akışlar, bileşenleri termal strese maruz bırakabilir.
Q: Yeniden akış lehimi hangi sıcaklıktadır?
A: SMT'da yeniden akışlı lehimlemede kullanılan sıcaklık, kullanılan lehim pastasına göre değişir.Tipik olarak sıcaklıklar yaklaşık 200°C ila 250°C (392°F ila 482°F) arasındadır.Bu sıcaklıklar, yeniden akış işlemi sırasında uygun lehim bağlantısı oluşumunu sağlamak için dikkatli bir şekilde kontrol edilir.
SSS:
Q: Neden buna yeniden akış deniyor?
A: SMT (Yüzey Montaj Teknolojisi) terimindeki 'yeniden akıtma' terimi, lehimleme sırasında lehim pastasının eritilmesi sürecini ifade eder.Lehimin bu kontrollü erimesi ve yeniden katılaşması, bileşenler ve PCB'ler arasında güvenli bağlantılar oluşturur.
Q: Yeniden akışlı fırının bileşenleri nelerdir?
A: SMT'daki bir yeniden akış fırını tipik olarak ısıtma elemanlarını, bir taşıma sistemini, termal bölgeleri, sıcaklık kontrol cihazlarını, akış yönetimini ve egzoz sistemlerini içerir.Bu bileşenler, PCB montajı sırasında hassas lehimlemeyi sağlamak için birlikte çalışır.
Q: Lehimi kaç kez yeniden akıtabilirsiniz?
A: SMT'da en yüksek lehim bağlantı bütünlüğünü ve genel güvenilirliği korumak için, genellikle baskılı devre kartındaki (PCB) yeniden akışlı lehimlemenin bir veya en fazla iki kez sınırlandırılması önerilir.Sık sık yapılan yeniden akışlar, bileşenleri termal strese maruz bırakabilir.
Q: Yeniden akış lehimi hangi sıcaklıktadır?
A: SMT'da yeniden akışlı lehimlemede kullanılan sıcaklık, kullanılan lehim pastasına göre değişir.Tipik olarak sıcaklıklar yaklaşık 200°C ila 250°C (392°F ila 482°F) arasındadır.Bu sıcaklıklar, yeniden akış işlemi sırasında uygun lehim bağlantısı oluşumunu sağlamak için dikkatli bir şekilde kontrol edilir.
