I.C.T V-320
I.C.T
| Miktar： | |
|---|---|

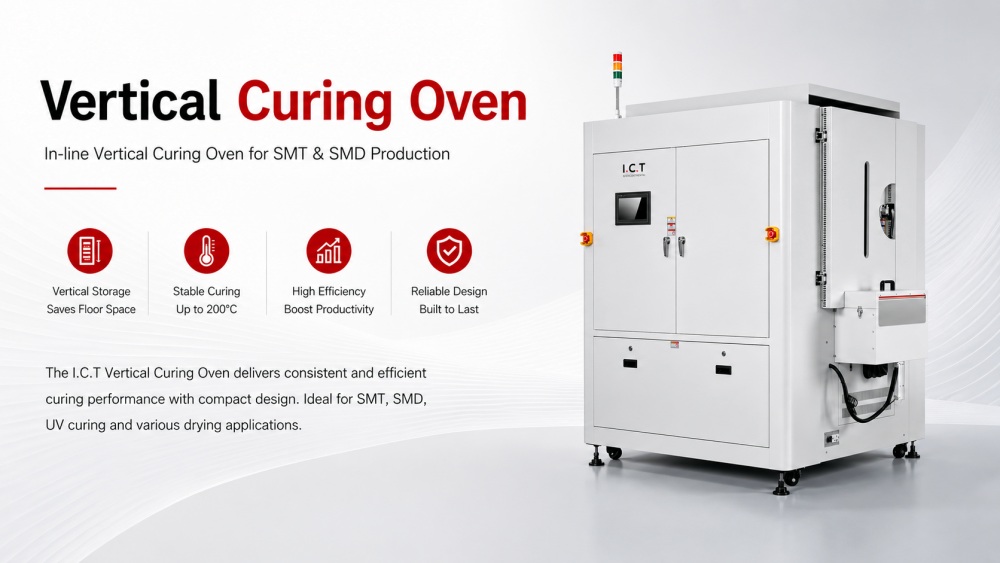

I.C.T Dikey Kürleme Fırını, SMT PCB'lerde yapıştırıcıların, kaplamaların ve koruyucu katmanların hızlı, tutarlı kürlenmesi için tasarlanmıştır. Çift kaldırmalı depolama sistemi, yüksek kapasiteli yüklemeye olanak tanır ve minimum operatör müdahalesiyle yüksek verimli üretimi destekler. Kademeli motorlar ve hassas itme tampon mekanizmaları, dengeli tahta taşımayı garanti eder. Fiber optik sensörler, levhaların fırında güvenli ve güvenilir bir şekilde hareket etmesini sağlar. Ayarlanabilir konveyör hızı ve modüler IR ısıtma bölgeleri, sıcaklık üzerinde hassas kontrol sağlayarak termal stresi önlerken eşit kürleme sağlar. Bu sistem, SMD montaj hatlarına, UV kürleme iş akışlarına ve kurutma süreçlerine sorunsuz bir şekilde entegre olarak verimliliği ve kaliteyi optimize eder.

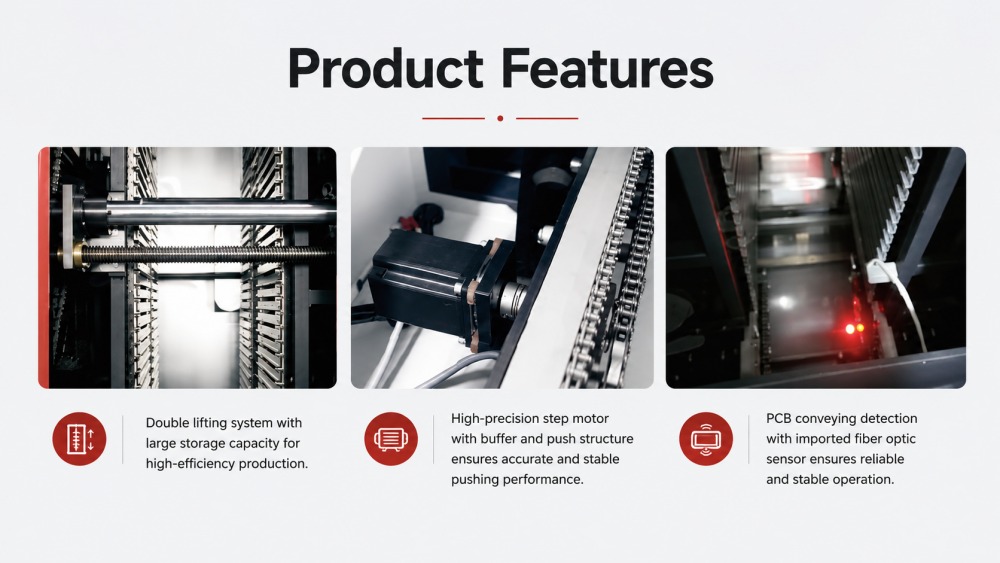

Dikey kürleme fırını, depolama kapasitesini önemli ölçüde artıran çift katmanlı bir kaldırma tasarımına sahiptir. Bu, yüksek verimi korurken birden fazla PCB'nin aynı anda işlenmesine olanak tanır. Yapı, otomatik yükleme ve boşaltmayı destekleyerek manuel taşımayı azaltır. Operatörler partileri verimli bir şekilde işleyebilir ve tasarım, çalışmalar arasındaki aksama süresini en aza indirir. Yüksek yoğunluklu depolama, hattın hızlı SMT üretim programlarına ayak uydurabilmesini sağlarken, her partideki tüm kartlarda tutarlı kürleme kalitesini korur.
Yüksek hassasiyetli adım motorları fırın içindeki hem tampon hem de itme mekanizmalarını kontrol eder. Bu motorlar PCB'lerin düzgün hareket etmesini ve her kürleme aşaması için doğru konumlandırmayı sağlar. Hız ve zamanlama hassas bir şekilde ayarlanabilir, böylece hizalama korunur ve çarpışmalar veya sıkışmalar önlenir. Bu konfigürasyon, farklı boyut ve kalınlıktaki kartları destekler ve tekrarlanabilirliği artırır. Otomatik hatlar için kademeli motor sistemi stabiliteyi artırır, operatörün gözetimini azaltır ve parti boyunca tutarlı, tekdüze kürlemeye katkıda bulunur.
Fiber optik sensörler, levhalar fırında hareket ederken PCB konumunu gerçek zamanlı olarak izlemek için kullanılır. Bu, her bir panelin doğru şekilde hizalanmasını ve amaçlanan hızda hareket etmesini sağlayarak yanlış hizalama veya kazara durma riskini azaltır. Sensörler ayrıca otomatik hata düzeltme için geri bildirim sağlar. Bu gerçek zamanlı izleme, güvenilirliği artırır, tutarlı kürleme sonuçlarını korur ve yukarı ve aşağı akış SMT süreçleriyle entegrasyonu destekleyerek yüksek verimli koşullar altında bile sorunsuz üretim akışı sağlar.
| Özellikler:
| Model | V-320 |
| PCB boyutu | L120*W120~L400*W400mm (Uzunluk özelleştirilebilir) |
| PCB Fikstür ile ağırlık | Maksimum 10 kg/adet |
| konveyör yükseklik | 900 ± 20mm |
| Açık yükseklik | Üst 100mm/Alt 50mm |
| Depolamak | Dikey depolama |
| Depolama kapasitesi | 60 PCS |
| Saha Yüksekliği | 25 mm'nin İntegral Katları |
| Isıtma bölgesi | 4 bölge (aynı sıcaklık ayarı) |
| Isıtma süresi | 10 dakika (150 ℃) |
| Sıcaklık Doğruluğu | ±1°C |
| Boyut | L2000*G1550*Y2200mm |
| Ağırlık | Yaklaşık. 1500Kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| PCBA Kaplama Hattı Ekipman Listesi
Bu dikey kürleme fırını, I.C.T'un tam kaplama ve dağıtım üretim hattıyla uyum içinde çalışır. Uyumlu ekipmanlar arasında IR kürleme üniteleri, koruyucu kaplama makineleri, UV fırınları, PCB konveyörler, AOI inceleme sistemleri ve panel çıkarma makineleri bulunur. Bu sistemler birlikte tek tip kürleme, kontrollü malzeme uygulaması ve tutarlı ürün kalitesi sağlar. Entegrasyon, manuel müdahaleyi azaltır, hat verimliliğini artırır ve SMT PCB montaj iş akışında izlenebilirliği korur. Müşteriler kürleme, taşıma ve incelemeyi birleştirerek güvenilir, uçtan uca bir çözüm elde eder.
| Ürün Adı | PCBA Kaplama Hattındaki Amaç |
|---|---|
Toz geçirmez, su geçirmez ve patlamaya dayanıklı koruma için devre kartlarına hassas koruyucu kaplamalar uygular. | |
Kaplamaları IR veya UV ışığıyla sertleştirerek dayanıklı ve güçlü koruma sağlar. | |
Verimli işleme için devre kartlarını kaplama hattı boyunca sorunsuz bir şekilde taşır. | |
Üretim hattı için PCB sağlar ve depolar, böylece sorunsuz giriş ve çıkış sağlar. | |
| Uyumlu kaplama AOI | Yüksek standartları sağlamak için kaplama kalitesini denetler ve kusurları tespit eder. |
Hizmet:
1. Ön danışma: Tüm seri için profesyonel SMT çözümler sunar.
2. Fabrika Garantisi: Fabrika servisi için bir yıllık garanti.
3. Kurulum: Sorunsuz üretim sağlamak için yerinde kurulum ve devreye alma.
4. Teknik Eğitim: Seviye 1'den Seviye 3'e kadar mesleki eğitim verir.
5. Teknik Destek: 7*24 teknik destek sağlar.
6. Yazılım Yükseltme: Tüm ürünler için ömür boyu ücretsiz yazılım yükseltmeleri sunar.
| Müşteri Başarısı Videosu
Nisan 2026'da I.C.T, Portekizli bir otomotiv elektroniği üreticisine eksiksiz bir SMT üretim hattı teslim etti. Mühendisler yerinde kurulum, hat kalibrasyonu ve operatör eğitimi gerçekleştirdi. Müşterinin ekibine fırının çalıştırılması, konveyör kullanımı ve bakım uygulamaları konusunda rehberlik ettiler. Müşteri sorunsuz kurulumu, tutarlı fırın performansını ve pratik eğitimi vurguladı ve operatörlerin hattı verimli bir şekilde yönetebileceğini ve üretim süreçleri boyunca yapıştırıcılardan kaplamalara kadar tüm PCB'ler için tutarlı kürleme kalitesini koruyabileceğini belirtti.
| Servis ve Eğitim Desteği
I.C.T yalnızca tek tek makineler için değil, SMT fabrika operasyonlarının tamamı için destek sağlar. Teslimat öncesi değerlendirme, PCB türünü, malzemeyi, üretim hedefini, fabrika düzenini ve gelecekteki genişlemeyi içerir. Teslimat sonrasında mühendisler kurulum, devreye alma, operatör eğitimi, bakım rehberliği ve süreç optimizasyonu hizmetleri sunar. Ekip, IR Kürleme Fırınının kaplama, dağıtım, inceleme, taşıma ve panel çıkarma ekipmanıyla sorunsuz entegrasyonunu sağlıyor. Yeni tesisler yerleşimden deneme üretimine kadar yönlendirilirken, mevcut fabrikalar iş akışı optimizasyonu ve hat dengeleme alarak yüksek kaliteli ve verimli SMT PCB kürleme sağlar.
| Müşterilerimiz Ne Diyor?
Müşteriler, I.C.T'ın pratik, uygulamalı rehberliğini ve duyarlı desteğini öne çıkarıyor. Tam SMT projede mühendislerin eğitimi, makine güvenilirliği, koruyucu paketleme ve hızlı satış sonrası hizmet sürekli olarak övülmektedir. Operatörler süreçleri verimli bir şekilde öğrenerek hataları ve aksama sürelerini azaltır. İhracat ambalajı, uzun mesafeli teslimat sırasında makineleri korur. Kurulum veya üretim sırasındaki teknik sorular, koordineli satış ve mühendislik ekipleri tarafından derhal çözülerek müşterilere yeni hatların başlatılması, üretimin sürdürülmesi ve tutarlı yüksek kaliteli kürleme sonuçları elde edilmesi konusunda güven sağlanır.
| Sertifikalar ve Standartlar
Dikey Kürleme Fırını CE, CCC ve UL standartlarını karşılar. Kalite yönetimi, sertifikasyonun ötesine geçerek montaj kontrollerini, fonksiyon testlerini, paketleme incelemesini, sevkiyat takibini, kurulum kayıtlarını ve satış sonrası hizmetleri içerecek şekilde uzanır. Kapsamlı kalite kontrolü, tekrarlanabilir, güvenilir kürleme performansı sağlar ve yüksek verimli SMT PCB üretim riskini en aza indirir. Her ünite, üretim ortamlarında tutarlı proses sonuçlarını destekleyecek şekilde, tüm levhalarda tekdüze yapıştırıcı ve kaplama kürlemesini sürdürecek şekilde doğrulanmıştır.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, SMT, DIP, kaplama, dağıtım, montaj, robotik ve akıllı fabrika projeleri için eksiksiz çözümler sunar. Şirket içi Ar-Ge, üretim, mühendislik, satış ve servis ekipleri planlamadan istikrarlı operasyona kadar uçtan uca destek sağlar. I.C.T dünya çapında projeler uygulayarak ekipman, kurulum, eğitim ve süreç optimizasyonu sağladı. I.C.T, makine sunmanın ötesinde, 0'dan 1'e kadar yeni hatlar oluşturur ve mevcut hatları 1'den 10'a yükselterek ölçeklenebilir, verimli ve güvenilir SMT PCB üretim sistemleri sağlar.
