I.C.T-U2
I.C.T
| Miktar： | |
|---|---|

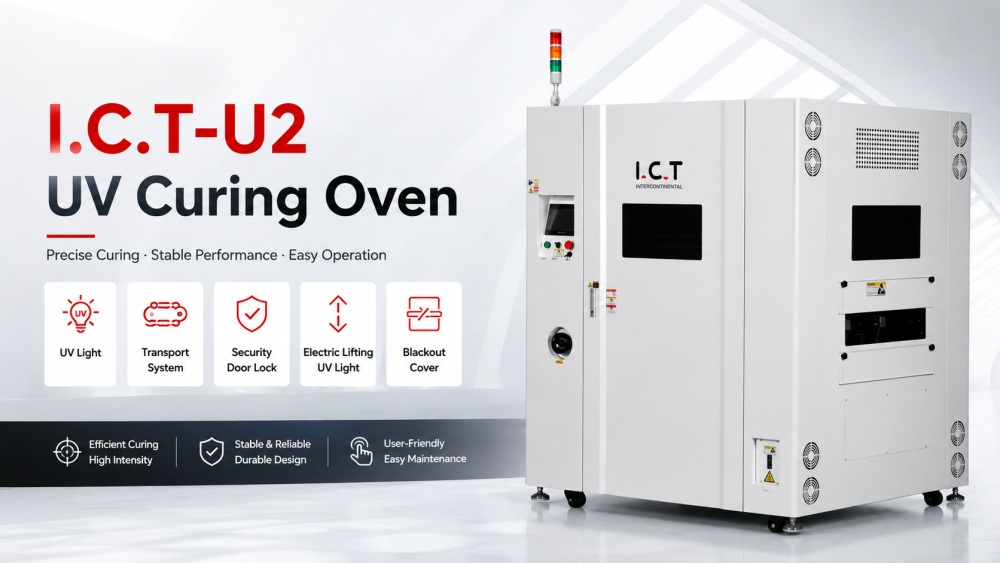

I.C.T-U2 UV Kürleme Fırını, yapıştırıcıların, mürekkeplerin, kaplamaların ve UV'ye duyarlı malzemelerin SMT PCB'lerde hızlı ve eşit şekilde kürlenmesi için tasarlanmıştır. Bağımsız yükseklik ayarına sahip yüksek güçlü bir UVA lamba dizisine, verimli enerji kullanımı için yansıtıcı panellere ve dengeli taşıma için kademeli motorlarla çalıştırılan yapışmaz bir konveyör sistemine sahiptir. Fırın, 500 mm genişliğe ve ±100 mm yüksekliğe kadar PCB'leri barındırır ve levha başına 5 kg'lık bir yükü destekler. Bağımsız soğutma, güvenli çıkış sıcaklığı sağlar. Sistem tutarlı kürleme sağlar, kusurları azaltır ve SMT SMD üretim hatlarına sorunsuz bir şekilde entegre olur.

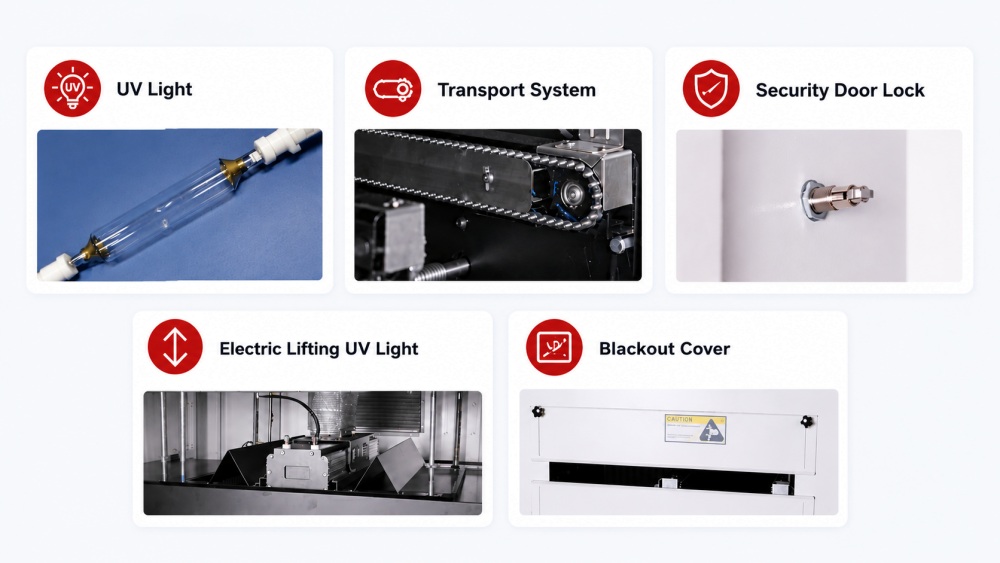

UV lambaları, yüksek yoğunluklu enerjiyle eşit ışınlama sağlar. Her lamba yükseklik ve pozlama süresi açısından bağımsız olarak kontrol edilebilir. Yansıtıcı paneller UV kullanımını artırır ve enerji tüketimini azaltır. PID sıcaklık kontrolü ±1°C hassasiyet sağlar. Güvenlik özellikleri arasında lamba arıza tespiti, aşırı sıcaklık koruması ve entegre alarmlar bulunur. Sistem, kart bütünlüğünü korurken yüksek verimli SMT PCB üretimini destekleyerek yapıştırıcılar ve kaplamalar için hızlı, istikrarlı kürlemeyi garanti eder.
Konveyör sistemi, step motor tahrikli Teflon kaplı zincirler kullanır. Ayarlanabilir hız aralığı 0,5 ila 3,5 m/dak arasındadır ve sistem, tahtanın hassas şekilde konumlandırılmasını sağlar. Fiber optik sensörler PCB giriş ve çıkışını tespit ederek sıkışmaları ve yanlış beslemeleri önler. Tasarım, ±100 mm yüksekliğe, 500 mm genişliğe ve pano başına 5 kg'a kadar panoları destekler. Soğutma bölgeleri düşük çıkış sıcaklıklarını koruyarak termal stresi azaltır. Bu kombinasyon, SMT PCB üretim hattında yüksek güvenilirlik ve tutarlı kürleme performansı sağlar.
| Özellikler:
| Spesifikasyonlar | I.C.T-U2 |
| Taşıma | Paslanmaz çelik uzun pim zinciri, 35b pim uzunluğu 5mm, paslanmaz çelik tırnak ekleyin. |
| Kontrol sistemi | PLC+dokunmatik ekran |
| konveyör hız | 0,5~3,5 m/dak |
| UV ışık miktarı | 1 takım |
| UV ışık gücü | 6Kw/takım |
| UV Işık Kaynağı | UVA Band |
| UV ışık uzunluğu | 630mm, yay Uzunluğu 500mm |
| Ana dalga uzunluğu | 365nm |
| Maksimum PCBA yükseklik | ± 100 mm |
| PCBA genişlik | 50 ~ 500mm, manuel ayar, 5kg ağırlığa dayanma |
| Soğutma yöntemi | Hava soğutma |
| Elektrik kaynağı | 3 Faz, 380V 50Hz |
| Boyut | L1500*D1370*Y1935mm |
| Ağırlık | Yaklaşık.450kg |
* Veriler 25°C ortam sıcaklığında ve %60 nem oranında elde edilmiştir.
| HAYIR. | Öğe | İsteğe bağlı |
| Ray genişliği ayar sistemi | Motorlu otomatik genişlik ayarı | |
| Seçenek işlevi | Kurul dönüş hattı |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| PCBA Kaplama Hattı Ekipman Listesi
I.C.T-U2, I.C.T'un tam SMT kaplama ve dağıtım hattıyla bütünleşir. İlgili ekipmanlar arasında jet dağıtıcılar, koruyucu kaplama makineleri, UV kürleme fırınları, PCB konveyörler, AOI inceleme ve panel çıkarma sistemleri yer alır. Kaplama makineleri daha geniş yüzeyleri korurken, fırın kontrollü kürlemeyi gerçekleştirir. AOI kaliteyi doğrular ve panelden çıkarma, bitmiş PCB'leri ayırır. Bu makineler birlikte, verimi optimize eden, malzeme israfını azaltan ve tutarlı PCB kürleme ve kurutma sağlayan sürekli bir iş akışı oluşturur.
| Ürün Adı | PCBA Kaplama Hattındaki Amaç |
|---|---|
Toz geçirmez, su geçirmez ve patlamaya dayanıklı koruma için devre kartlarına hassas koruyucu kaplamalar uygular. | |
Kaplamaları IR veya UV ışığıyla sertleştirerek dayanıklı ve güçlü koruma sağlar. | |
Verimli işleme için devre kartlarını kaplama hattı boyunca sorunsuz bir şekilde taşır. | |
Üretim hattı için PCB sağlar ve depolar, böylece sorunsuz giriş ve çıkış sağlar. | |
| Uyumlu kaplama AOI | Yüksek standartları sağlamak için kaplama kalitesini denetler ve kusurları tespit eder. |
| Müşteri Başarısı Videosu
Nisan 2026'da I.C.T, Portekizli bir otomotiv elektroniği üreticisi için tam bir SMT üretim hattı kurdu. Mühendisler yerinde kurulum, hat kalibrasyonu ve uygulamalı operatör eğitimi gerçekleştirdi. Ekibe fırının çalıştırılması, konveyör kullanımı ve rutin bakım konularında rehberlik ettiler. Müşteri, sorunsuz kurulumu, güvenilir fırın performansını ve anlaşılır, pratik eğitimi övdü. Operatörler, üretim boyunca tüm PCB tip ve kaplamalarda tutarlı kürleme sağlayarak hattı verimli bir şekilde yönetebildiler.
| Servis ve Eğitim Desteği
I.C.T yalnızca bireysel fırınlar için değil, SMT fabrika operasyonlarının tamamı için destek sağlar. Teslimattan önce mühendisler PCB tipini, malzemesini, hedef çıktısını, çalışma alanını ve gelecekteki genişlemeyi inceler. Kurulumdan sonra destek, devreye alma, operatör eğitimi, bakım rehberliği ve süreç optimizasyonunu içerir. Mühendisler, UV Kürleme Fırınının kaplama, dağıtım, inceleme, taşıma ve panel çıkarma ekipmanıyla sorunsuz entegrasyonunu sağlar. Yeni fabrikalar yerleşimden deneme üretimine kadar rehberlik alıyor. Mevcut fabrikalar iyileştirilmiş iş akışından, dengeli hat işletiminden ve güvenilir yüksek verimli SMT PCB kürlemeden yararlanır.
| Müşterilerimiz Ne Diyor?
Müşteriler uygulamalı rehberlik ve hızlı yanıt için I.C.T'a değer veriyor. Mühendisler net talimatlar sağlayarak hataları azaltır ve operatörün hazırlığını hızlandırır. Koruyucu ambalaj, uzun mesafeli nakliyenin güvenli olmasını sağlar. Kurulum veya üretim sırasında ortaya çıkan teknik sorular, koordineli satış ve mühendislik ekipleri tarafından derhal ele alınır. Müşteriler, yeni hatları piyasaya sürerken, yüksek verimi korurken ve yapıştırıcılar, mürekkepler ve kaplamalar için tutarlı, yüksek kaliteli kürleme gerçekleştirirken güven kazanır.
| Sertifikalar ve Standartlar
I.C.T-U2 UV Kürleme Fırını CE sertifikalıdır ve uluslararası güvenlik standartlarını karşılar. Kalite kontrolü, bileşen muayenesini, montaj doğrulamasını, işlev testini, paketleme onayını, sevkiyat takibini, kurulum kayıtlarını ve satış sonrası hizmeti içerir. Kapsamlı prosedürler, SMT PCB üretiminde güvenilir, tekrarlanabilir kürleme performansı sağlar, operasyonel riski en aza indirir ve tutarlı yüksek kaliteli sonuçlar sağlar.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, SMT, DIP, kaplama, dağıtım, montaj, robot teknolojisi ve akıllı fabrikalar için eksiksiz çözümler sunar. Şirket içi Ar-Ge, üretim, mühendislik, satış ve servis ekipleri, müşterileri planlamadan istikrarlı üretime kadar destekler. I.C.T küresel müşterilere ekipman tedariği, kurulum, eğitim ve süreç optimizasyonu konularında hizmet vermiştir. I.C.T, makine sağlamanın ötesinde, fabrikaların 0'dan 1'e kurulmasına yardımcı olur ve mevcut hatları 1'den 10'a yükselterek ölçeklenebilir, hassas ve güvenilir SMT PCB üretim sistemleri sağlar.
