I.C.T-SS550P2
I.C.T
| Miktar： | |
|---|---|
| Çevrimiçi Seçmeli Lehimleme Makinesine Genel Bakış
Çin'de üretilip test edilen I.C.T çevrimiçi seçici lehimleme makinesi, yüksek karışımlı, yüksek hacimli hatlar için mükemmel PCBA otomatik seçici dalga lehimleme makinesidir. Akı ve lehim modülleri, Panasonic servolar ve doğrusal raylar tarafından çalıştırılan hızlı, hafif dökme alüminyum platform üzerinde sessiz, doğru ve kararlı bir şekilde hareket ederken kart sabit kalır. Azot çevrimiçi ısıtma, mükemmel ıslatma ve minimum cüruf sağlar. Yol, sıcaklık, akı hacmi, dalga yüksekliği gibi her parametre, mükemmel tekrarlanabilirlik için Windows tabanlı yazılımda ayarlanır ve kaydedilir. Otomatik dalga kalibrasyonu ve gerçek zamanlı CCD izleme, kaliteyi sağlam tutar. Alman jet valfi, basınç tankı ve elektromanyetik pompa, her gün güvenebileceğiniz güvenilirlik sağlar.
| DIP Hattı Ekipman Listesi
Bir Alman yüksek frekanslı jet valfi, katı madde oranı %10'un altında olan küçük, tutarlı akı noktalarını püskürtür. Basınç tankı ve yüksek hassasiyetli akış ölçer, ne kadar akı kalırsa kalsın akışı sabit tutar. Nozul, 0,02 mm'ye kadar tekrarlanan bir XY platformuna biner. Kalıntı hızlı temizlik için tepsiye düşer. Tüm pnömatikler Japon SMC'dir ve kontroller, kolay görüntüleme ve ayarlama için doğrudan yüzeydedir. Otomatik ekstraksiyon pompası sürekli beslemeyi garanti eder. Bu sistem, çevrimiçi seçici lehimleme makinenizde her seferinde temiz, tekrarlanabilir akı kapsamı sağlar.
Standart alt IR ön ısıtma tamamen ayarlanabilir; üst IR veya sıcak hava konveksiyonu isteğe bağlıdır. Açık yapı, ısı kapsama alanını en üst düzeye çıkarırken, yüksek sıcaklık yalıtımı sıcaklıkları sabit tutar. En iyi markaların birinci sınıf ısıtma elemanları ve motorları, yıllarca sorunsuz kullanım sağlar. Her şey eklenti tasarımındadır; servis için herhangi bir alete gerek yoktur. Kartlar, PCBA otomatik seçici dalga lehimleme makinesinde mükemmel lehim bağlantıları için eşit şekilde aktive edilmiş ve stressiz, hazır olarak çıkar.
Bir Alman elektromanyetik pompası ultra kararlı bir dalga zirvesi üretir. Sıcaklığı, N2 akışını, dalga yüksekliğini ve otomatik kalibrasyonu doğrudan yazılımdan ayarlayın. Harici dökme demir ısıtıcılı titanyum lehim potası hızlı ısınır ve asla sızıntı yapmaz. Hat içi nitrojen ısıtma, mükemmel ıslatma ve neredeyse sıfır cüruf sağlar. Gerçek zamanlı CCD, izlenebilirlik için 900 saatlik video kaydeder. Kirlenmeye karşı yalıtılmış, yüksek hızlı, hafif XYZ eksenleri, ayrıca lazer dalga yüksekliği algılama ve otomatik püskürtme ucu temizleme, çevrimiçi seçici lehimleme makinesinin vardiyadan vardiya kusursuz şekilde çalışmasını sağlar.
Özel profilli raylar ve üç bölümlü makara sistemi, tahtaları yumuşak ve hassas bir şekilde hareket ettirir. Yan ve üst kelepçeler PCBA'yi sıkıca yerine kilitler. Kalınlaştırılmış raylar 20 kg'a kadar yükleri esnemeden taşır. Yüksek hassasiyetli sürücü modülleri, kartları akıdan ön ısıtmaya ve lehime kadar mükemmel şekilde konumlandırır. Şanzımanın tamamı, PCBA otomatik seçici dalga lehimleme makinesinde 7/24 üretim için üretilmiştir.
Üst düzey PLC ve veri yolu mimarisi CE ve Endüstri 4.0 standartlarını karşılar. Cat-6 kablolama ve küresel markalı elektronikler, ışık hızında yanıt ve son derece sağlam güvenilirlik sağlar. Kılavuzlu programlama, CCD otomatik püskürtme ucu tanıma, resim tabanlı koordinat düzeltme, tek tıklamayla canlı izleme ve çoklu dil desteği kurulumu kolaylaştırır. Her parametrenin tam izlenebilirliği, kaliteyi çevrimiçi seçmeli lehimleme makinenizde kilitli tutar.
Adım adım yönlendirmeli programlama, otomatik püskürtme ucu algılama, akıllı resim düzenleme, gerçek zamanlı veri görüntüleme ve tek tuşla CCD görünümü değiştirme, makinenin çalıştırılmasını inanılmaz derecede kolaylaştırır. Çince, İngilizce, Japonca, Rusça ve daha fazlasını destekler. Dahili MES, Wi-Fi, uzaktan erişim, sesli alarmlar ve özelleştirilebilir ışıklar, operatörlerin bilgi sahibi olmasını ve PCBA otomatik seçici dalga lehimleme makinesinin kontrolünü elinde tutmasını sağlar.
| Şartname
| Çevrimiçi seçici dalga lehimleme makinesi | ||||
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Çevrimiçi Modüler | Sprey + Ön Isıtma ve Lehimleme | Sprey + Ön Isıtma + Lehimleme | Sprey + Ön Isıtma + Lehimleme +Lehimleme | Sprey + Ön Isıtma + Lehimleme + Lehimleme + Lehimleme |
| Lehim sistemi | ||||
| Nozul Miktarı | 1 | 1 | 2 | 3 |
| Lehim Potası Adeti | 1 takım | 1 takım | 2 takım | 3 takım |
| İkili Tencere (Opsiyon) | N/A | Seçenek | Seçenek | Seçenek |
| Lehim Potası Gücü | 2,35kw | 2,35kw | 4.70kw | 7.05kw |
| Akı Sistemi | ||||
| Akı depolama tankı | 1L | 1L | 2L | 2L |
| Akı desteği | Akı alarmı, otomatik | |||
| Püskürtme nozeri | Almanya Jet Valf (Nokta ve hat püskürtme) 1 takım | |||
| Püskürtme nozul boyutu | 130um (180um, 210um Seçeneği) | |||
| Püskürtme Hızı | 0 ~ 20mm/s | |||
| Püskürtme Memesi Hareket Hızı | 0 ~ 400mm/s | |||
| Ön ısıtma sistemi | ||||
| Ön ısıtma modu | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR |
| Ön ısıtma alanı | U500*G500mm | U500*G500mm | U500*G500mm | U500*G500mm |
| Ön Isıtma Bölgesi | Üst sıcak hava: 2, Alt IR: 1 | |||
| Alt Ön Isıtma Gücü | Maks.12kw | |||
| Üst Ön Isıtma Gücü | Maks.6kw | |||
| Isınma Süresi | Yaklaşık 15 dakika (ayar 150°C) | |||
| Kontrol Modu | PC+PLC | |||
| Taşıma sistemi | ||||
| PCB Boyut (fikstür ile) | 120*60~500*500mm | |||
| PCB Değiştirme | Çevrimiçi | |||
| PCB Üst Açıklık | 120mm | |||
| Taşıma yüksekliği | 900 ± 20mm | |||
| Taşıma genişliği | 60 ~ 500mm | |||
| Boyut: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Ağırlık | Yaklaşık: 800kg | Yaklaşık: 1200kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |

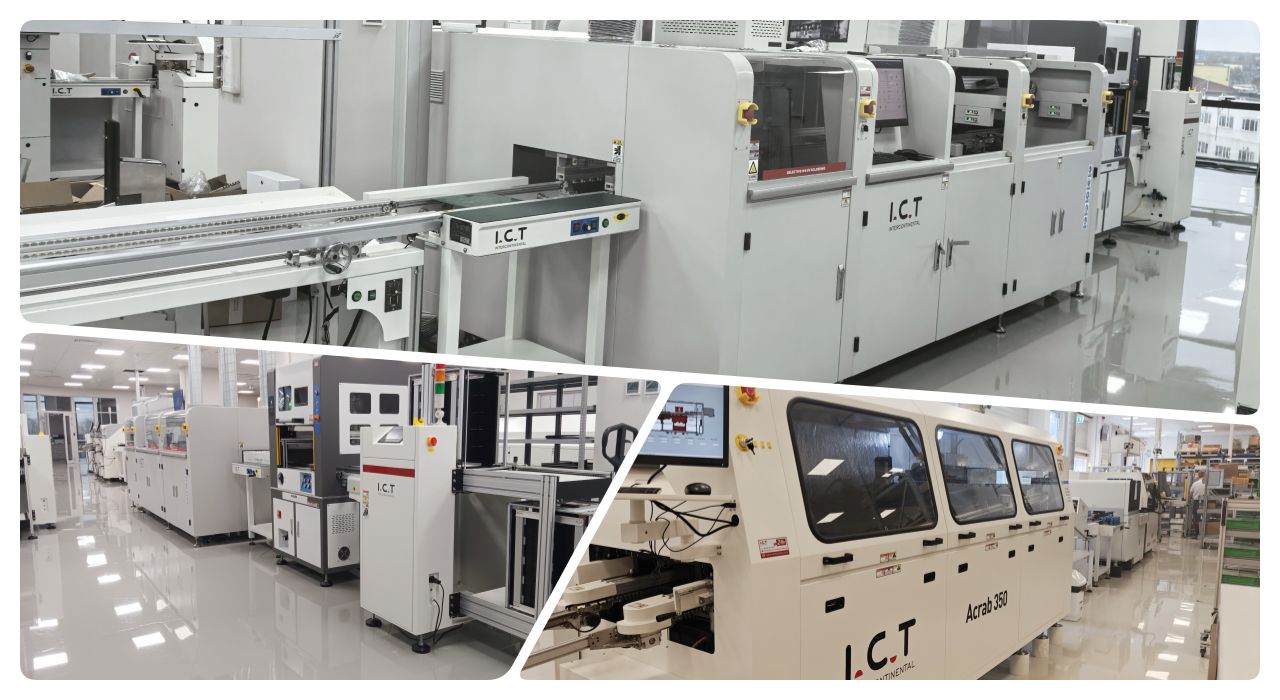

| DIP Hattı Ekipman Listesi
DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Müşteri Başarısı Videosu
2025 yılında dünyaca ünlü bir kamera markasına tedarik yapan Vietnamlı bir müşteri, yeni çevrimiçi seçici lehimleme makinesini kabul etmek için fabrikamızı ziyaret etti. Mühendislerimiz gerçek PCB'ler üzerinde tam demolar yürüttüler, ekiplerini programlama, dalga kalibrasyonu ve günlük bakım konusunda eğittiler ve mükemmel bağlantılar oluşturulurken canlı CCD izleme izlemelerini sağladılar. Uygulamalı oturum onlara memleketlerinde hızlı başlangıç konusunda tam bir güven verdi ve I.C.T'ın gerçek küresel desteğe olan bağlılığını kanıtladı.
| Profesyonel Hizmet ve Eğitim
Kurulum ve devreye alma işlemlerinden devam eden bakım ve yükseltmelere kadar I.C.T arkanızda. 20 mühendisimiz dünyanın her yerinde hat planlama, süreç optimizasyonu ve uygulamalı eğitimle ilgileniyor. Uzaktan teşhis, birçok kıtada yedek parça stoğu ve 24 saat yanıt süresi, PCBA otomatik seçici dalga lehimleme makinenizin yıllarca en yüksek verimlilikte çalışmasını sağlar.
| Müşteri Övgüsü
Müşteriler, fabrika kabulü ve yerinde devreye alma sırasında kapsamlı eğitim veren sabırlı, uzman mühendislerimizi seviyor. Çevrimiçi seçici lehimleme makinesinin kesin akı doğruluğu, kararlı dalgası ve kusurları azaltan ve verimi artıran basit kontrollerden övgüyle söz ediyorlar. Koruyucu ambalaj her seferinde hasarsız bir şekilde ulaşır ve sorunları genellikle aynı gün uzaktan çözen ışık hızında yanıtımız, I.C.T'ı tamamen güvendikleri ortak haline getirir.
| Endüstri Sertifikaları
I.C.T ürünleri güvenlik açısından CE, çevresel uyumluluk açısından RoHS, kalite yönetimi için ISO9001 ve jet valfleri, elektromanyetik pompalar ve lazer algılama sistemleri konusunda çok sayıda patent taşır. Bu işaretler, çevrimiçi seçici lehimleme makinenizin performans, güvenlik ve yenilik açısından en yüksek küresel standartları karşıladığını kanıtlar.
| I.C.T Şirketi ve Fabrika Hakkında
2012 yılından bu yana kendi bünyemizdeki Ar-Ge ve 12.000 m² modern fabrikamızla hızla büyüdük. 20'si mühendis ve 8 şube olmak üzere 89 çalışanımız, 72 ülkede 1.600'ün üzerinde müşteriye hizmet vermektedir. Her makineyi sıkı denetim ve tam kalite sistemleri desteklerken, planlama, ekipman, eğitim, optimizasyon gibi eksiksiz anahtar teslim çözümler, dünya çapındaki elektronik üreticilerinin PCBA otomatik seçici dalga lehimleme makinesiyle başarılı olmasına yardımcı olur.
