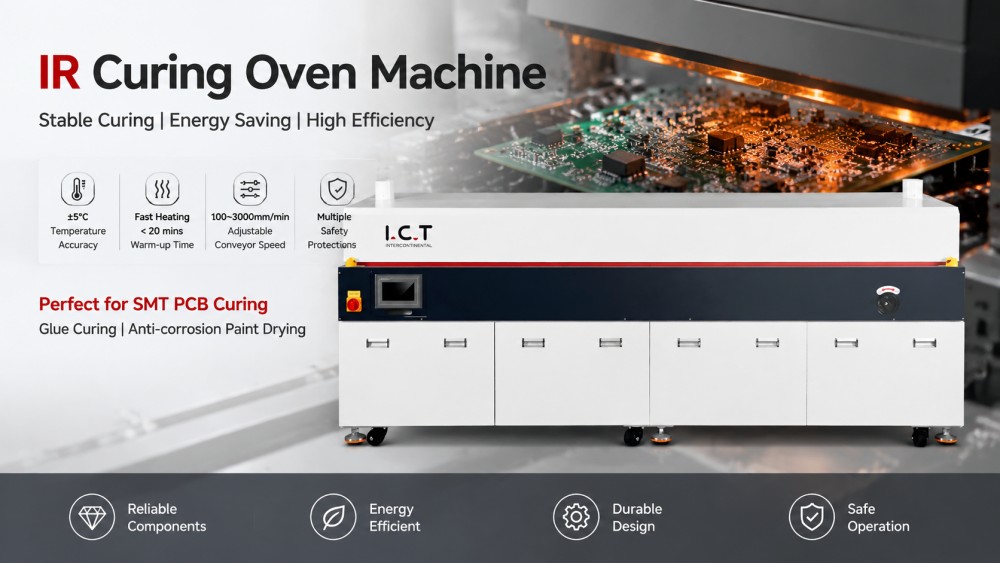

| IR Fırını Uygun Maliyetli Kürleme Fırını

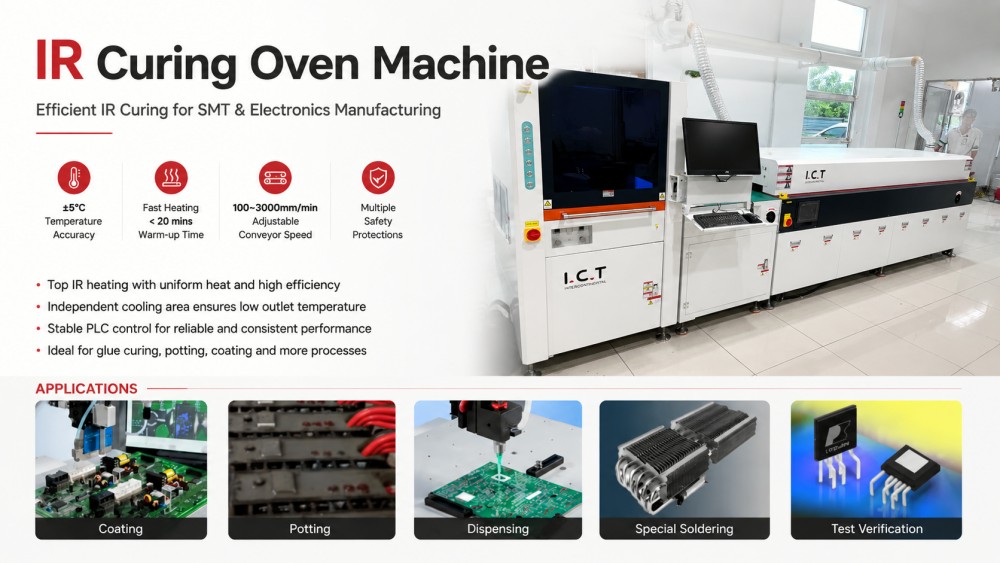

I.C.T-IR4 IR Kürleme Fırını, SMT PCB üretim hatlarında yapıştırıcılar, kaplamalar ve korozyon önleyici boyalar için uygun maliyetli, yüksek kaliteli kürleme sağlar. Üst bölge IR ısıtması eşit sıcaklık sağlarken PLC kontrolü ±5° hassasiyetini korur. Modüler tasarım ve isteğe bağlı alttan ısıtma esnekliği artırır. Bağımsız soğutma bölgesi güvenli PCB çıkış sıcaklığı sağlar. Ayarlanabilir konveyör hızı, çeşitli tahta boyutlarına uygundur. Bu IR SMT fırın, üreticilerin verimi korumasına, enerji tüketimini en aza indirmesine ve tutarlı kürleme kalitesi elde etmesine olanak tanır; bu da onu yüksek hacimli ve karışık modelli SMT PCB üretimi için pratik bir seçim haline getirir.

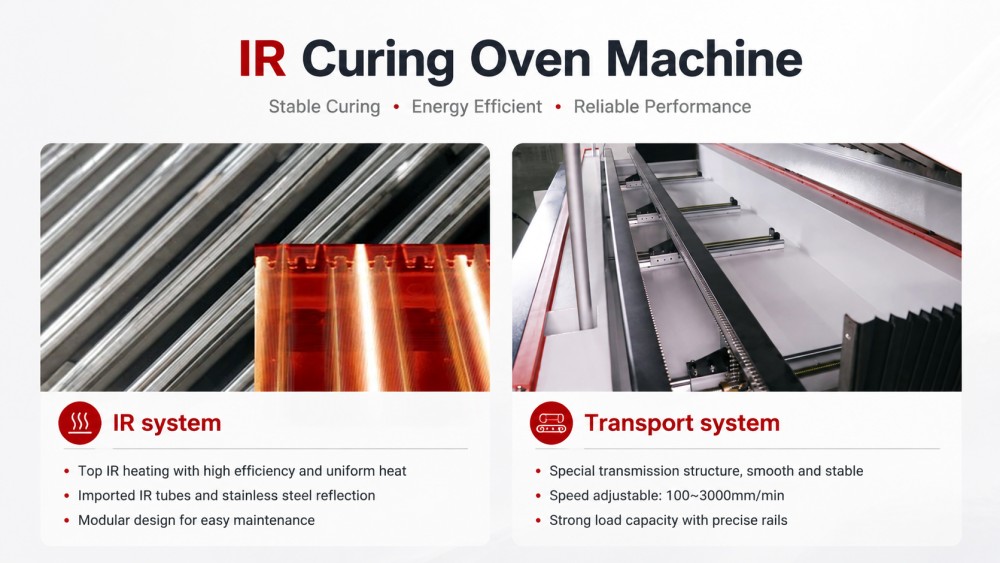

| IR fırının özelliği Uygun maliyetli Kürleme Fırını
IR Sistemi
IR ısıtma sistemi, eşit ısı dağılımına sahip üst bölge kızılötesi radyasyon sunar. İthal IR tüpleri ve yansıtıcı paslanmaz çelik zeminler verimliliği optimize eder. PID kontrolü sıcaklık değişikliklerine hızla tepki verir ve ayar noktalarını korur. Modüler tasarım, ısıtma elemanlarının hızlı değiştirilmesine ve bakımına olanak tanır. Güvenlik özellikleri arasında aşırı sıcaklık koruması, katı hal röleleri ve katmanlı termal korumalar bulunur. Bu sistem yapıştırıcılar, kaplamalar ve lehim pastaları için istikrarlı, tekrarlanabilir kürleme sağlar ve maliyete duyarlı üretim ortamları için enerji tüketimini düşük tutarken güvenilir performans sağlar.
Taşıma sistemi
Taşıma sistemi, düzgün ve istikrarlı hareket için yüksek kaliteli motorlar ve sertleştirilmiş raylar kullanır. konveyör hız 100 ila 3000 mm/dak arasında ayarlanabilir. Sistem, maksimum 460 mm genişliğe sahip PCB ağırlıkları ve ±100 mm'ye kadar yükseklikleri destekler. İsteğe bağlı alttan ısıtma, daha kalın levhaların kürlenmesini artırır. Bağımsız soğutma bölgeleri güvenli çıkış sıcaklıklarını korur. Motorlu fırın kapağı ve güvenlik destek çubukları kazaları önler. Bu tasarım, kart hareketi üzerinde hassas kontrol sağlar, eşit kürleme sağlar ve sürekli SMT PCB işleme sırasında bükülme veya ısıdan kaynaklanan hasar riskini en aza indirir.
| Özellikler:
| Öğe | I.C.T-IR3 | I.C.T-IR4 |
| Taşıma | Demiryolu | Demiryolu |
| Kontrol sistemi | Dokunmatik ekran + PLC | Dokunmatik ekran + PLC |
| Isıtma modu | IR (Sıcak hava seçeneği) | IR (Sıcak hava seçeneği) |
| konveyör hız | 100~3000 mm/dak | 100~3000 mm/dak |
| Isıtma bölgesi sayısı | Up3 / dip0 | Yukarı4 / Alt0 |
| Alt Isıtma | Seçenek | Seçenek |
| Isıtma bölgelerinin uzunluğu | 2500mm | 3500mm |
| Isınma Süresi | Yaklaşık. 15 dakika | Yaklaşık. 15 dakika |
| Isınma Gücü | 15KW | 18KW |
| Güç tüketimi | 6KW | 8KW |
| Sıcaklık Sapması | ±5°C | ±5°C |
| Yüksek Taşıma | 900 ± 20mm | 900 ± 20mm |
| Max PCBA yükseklik | ± 100 mm | ± 100 mm |
| PCBA maksimum genişliği | 460mm | 460mm |
| konveyör Yön | Sol→Sağ (Seçenek: Sağ→Sol) | Sol→Sağ (Seçenek: Sağ→Sol) |
| Egzoz hacmi | 10M⊃3;/dak * 2 Egzoz | 10M⊃3;/dak * 2 Egzoz |
| Elektrik Temini | 3 fazlı, 380V, 50/60Hz | 3 fazlı, 380V, 50/60Hz |
| Boyut (U G Y) | 300010901380mm | 400010901380mm |
| Ağırlık | Yaklaşık. 650kg | Yaklaşık. 850kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| PCBA Kaplama Hattı Ekipman Listesi
IR Kürleme Fırını, I.C.T'un tam SMT kaplama ve dağıtım hattıyla çalışır. İlgili ekipmanlar arasında uyumlu kaplama üniteleri, jet dağıtıcılar, UV/IR kürleme fırınları, PCB konveyörler, AOI sistemleri ve panel çıkarma makineleri yer alır. Fırın, hassas yapıştırıcı ve kaplama kürlemesi sağlarken, konveyör ve soğutma sistemleri de panel bütünlüğünü korur. AOI süreç kalitesini doğrular ve depaneling, tamamlanan PCB'leri ayırır. Bu makineler bir araya getirildiğinde verimi optimize eder, malzeme israfını azaltır ve SMT PCB üretim ortamlarında tutarlı, yüksek kaliteli çıktı sağlar.
| Ürün Adı | PCBA Kaplama Hattındaki Amaç |
Kaplama makinesi | Toz geçirmez, su geçirmez ve patlamaya dayanıklı koruma için devre kartlarına hassas koruyucu kaplamalar uygular. |
Fırın Kurtlama | Kaplamaları IR veya UV ışığıyla sertleştirerek dayanıklı ve güçlü koruma sağlar. |
konveyör | Verimli işleme için devre kartlarını kaplama hattı boyunca sorunsuz bir şekilde taşır. |
yükleyici ve boşaltıcı | Üretim hattı için PCB sağlar ve depolar, böylece sorunsuz giriş ve çıkış sağlar. |
| Uyumlu kaplama AOI | Yüksek standartları sağlamak için kaplama kalitesini denetler ve kusurları tespit eder. |
| Müşteri Başarısı Videosu
Nisan 2026'da I.C.T, Portekiz'deki bir otomotiv elektroniği fabrikasında tam bir SMT üretim hattı kurdu. Mühendisler yerinde kurulum, kalibrasyon ve operatör eğitimi gerçekleştirdi. Fırının çalışmasını, konveyör yönetimini ve bakım prosedürlerini gösterdiler. Personel günlük üretim kullanımına ilişkin pratik rehberlik aldı. Müşteri, sorunsuz kurulum, güvenilir IR fırın performansı ve net eğitimden bahsetti ve operatörlerin hattı etkili bir şekilde yönetebildiğini belirtti. Bu, çeşitli levha türleri ve yapıştırıcılarda tutarlı kürlemeye ve yüksek kaliteli SMT PCB üretime olanak sağladı.
| Servis ve Eğitim Desteği
I.C.T yalnızca bireysel fırınlara değil, SMT üretim hattının tamamına hizmet vermektedir. Sevkiyattan önce mühendisler PCB tipini, yapıştırıcı veya kaplama malzemelerini, üretim kapasitesini ve atölye düzenini inceler. Teslimattan sonra destek; kurulum, devreye alma, operatör eğitimi, bakım rehberliği ve süreç optimizasyonunu içerir. Ekip, IR kürlemenin dağıtım, kaplama, inceleme, taşıma ve panel çıkarma ekipmanıyla sorunsuz bir şekilde entegre olmasını sağlar. Yeni fabrikalar için rehberlik, yerleşimden deneme üretimine kadar uzanır. Mevcut hatlar, güvenilir yüksek hacimli SMT PCB kürleme sağlayan hat dengeleme ve proses stabilitesi geliştirmeleri alır.
| Müşterilerimiz Ne Diyor?
Müşteriler, I.C.T'ın pratik ve duyarlı desteğine değer veriyor. Tam SMT projede fırın stabilitesini, mühendis rehberliğini, güvenli paketlemeyi ve satış sonrası hızlı müdahaleyi öne çıkarıyorlar. Mühendisler net operasyonel talimatlar sağlayarak hataları azaltır ve operatörün hazırlığını hızlandırır. İhracat ambalajı güvenli nakliyeyi sağlar. Kurulum veya üretim sırasındaki teknik sorular, koordineli satış ve mühendislik ekipleri tarafından hızlı bir şekilde yanıtlanır. Müşteriler, yeni SMT hatları başlatma, devam eden üretimi sürdürme ve PCB montajları genelinde tutarlı, yüksek kaliteli IR iyileştirme sağlama konusunda güven kazanır.
| Sertifikalar ve Standartlar
I.C.T, SMT fabrikası için yapılandırılmış kalite kontrolü uygular. IR Kürleme Fırını Makinesi CE, CCC ve UL standartlarını karşılar. Kalite, sertifikasyonun ötesine geçerek bileşen denetimi, montaj doğrulaması, işlevsel testler, paketleme incelemesi, sevkiyat takibi, kurulum kayıtları ve satış sonrası desteği de kapsar. Bu prosedürler güvenilir, tekrarlanabilir kürleme performansı sağlar ve üretim riskini en aza indirerek yüksek hacimli SMT PCB üretimde tutarlı yapıştırıcı ve kaplama sonuçlarını garanti eder.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, SMT, DIP, kaplama, dağıtım, montaj, robot teknolojisi ve akıllı fabrikaları kapsayan tam elektronik üretim çözümleri sunar. Şirket içi Ar-Ge, üretim, mühendislik, satış ve servis ekipleri, müşterileri ilk planlamadan istikrarlı operasyona kadar destekler. Şirket dünya çapındaki müşterilerine ekipman tedariği, kurulum, eğitim ve süreç optimizasyonu konularında yardımcı olmuştur. I.C.T, makine satmanın ötesinde, 0'dan 1'e kadar yeni fabrikalar kurar ve mevcut tesisleri 1'den 10'a yükselterek ölçeklenebilir, hassas ve güvenilir SMT PCB üretim sistemleri sunar.
