| AI-4540 AOI Makinelerini Keşfedin
I.C.T DIP Ters Çevrilmiş Kamera Çevrimiçi AOI AI-4540, THT lehimlemeden sonra PCBA için gelişmiş bir inceleme aracıdır. Yüksek hassasiyetli renkli bir kamera kullanarak gerçek zamanlı görüntüler yakalar ve bunları, kusurları akıllıca tespit etmek için Evrişim Sinir Ağı (CNN) algoritmalarıyla işler. Bu otomatik pcb aoi makinesi yanlış parçalar, eksik bileşenler, ters polarite ve köprüler, boşluklar gibi lehim kusurları veya dirençler, kapasitörler, diyotlar ve soketler gibi elemanlardaki yetersiz lehim gibi sorunları tanımlar. Yüksek algılama oranları ve düşük yanlış alarmları ile üretim hatlarına değişiklik yapılmadan kurularak sürekli çalışmaya olanak tanır. Yüksekliği ve genişliği kolayca ayarlanabilen bu ürün, birden fazla ünite için merkezi kontrolü destekler. Veri izlenebilirliği SPC alarmlarını, otomatik günlük depolamayı, NG uyarılarını ve uzaktan programlamayı içerir. Bu, SMT süreçlerinde fabrika verimliliğini ve kalitesini artırır.
| Özellik
Derin Öğrenme Algoritması
AI-4540 aoi makineleri, endüstriyel kontroller için büyük veri optimizasyonu ile derin öğrenmeyi kullanır. Bileşenleri ve lehim bağlantılarını tek tıklamayla otomatik olarak tanımlar, uzun programlama sürelerini ve geleneksel yöntemlerden kaynaklanan yüksek yanlış alarmları ortadan kaldırır. Büyük veri kümeleri üzerinde eğitilmiş olup, dalga lehimleme sonrasında alt taraftaki değişiklikleri ele alarak kusurların gözden kaçırılmamasını sağlar. Sarkan parçalardan veya hafif renk farklılıklarından kaynaklanan yanlış çağrıları azaltır. CNN, pin veya cihaz müdahalesi olmadan lehimdeki bulanık pin deliklerini tespit etmek gibi çeşitli senaryolar için insan benzeri muhakemeyi taklit eder. Bu, karmaşık kartlar için güçlü genelleme, yüksek doğruluk ve güvenilir denetimlere yol açar.

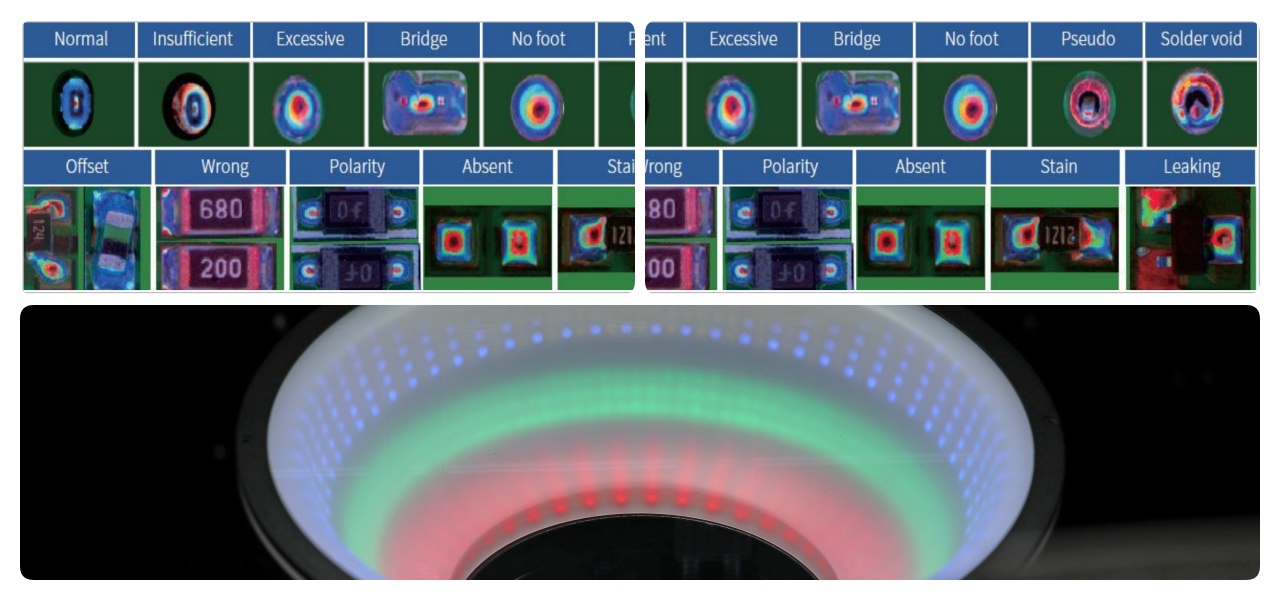

Esnek Prosedürler
Bu çevrimiçi aoi inceleme makinesi, sorunsuz kullanım için akıllı, uyarlanabilir süreçler sunar. Renkli halka dirençlerini, kapasitörleri, diyotları ve soketleri, hatları durdurmadan çevrimiçi veya çevrimdışı olarak akıllı bir şekilde kontrol eder. Programlama 10-20 dakika sürer, hata ayıklama 10-15 dakika sürer ve mevcut dosyalar kullanılarak kısa değişiklikler yapılır. Toplu parametre değişiklikleri tek tuşla gerçekleşir. Sesli alarmlar yanlış öğeler veya türler için uyarı verir. Bu, işlemleri basitleştirir, ekipman ayarlarını hızla optimize eder ve daha iyi üretim akışı için arıza süresini azaltır.

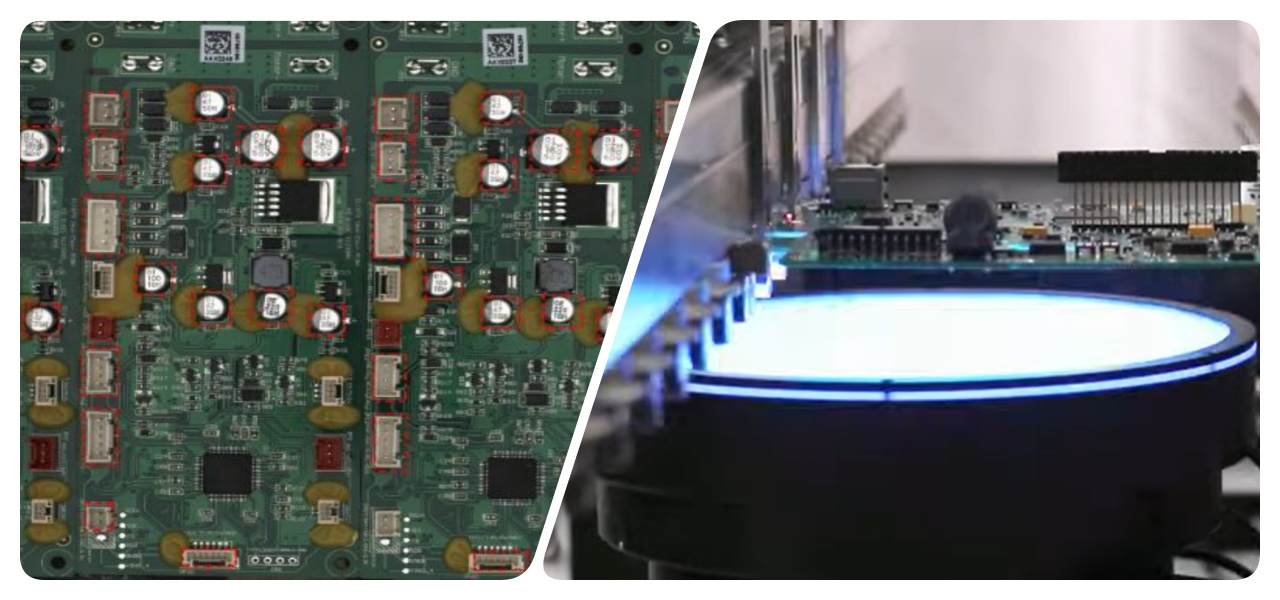

Hızlı Muayene Hızı
AI-4540 aoi makineleri, genetik algoritma yol planlamasıyla hızlı kontroller gerçekleştirir. Kaynak yapılmayan alanları atlayarak FOV sayılarını azaltır, yolları kısaltır ve kenarlarda lehimlenmeyi önlemek için ideal görüntüleme noktalarını seçer. GPU paralel işleme, veri işlemeyi hızlandırır. FOV başına 0,23 saniye ile yüksek hacimli hatlara uygundur. Hat smt aoi makinesinde bir denetim sistemi olarak, kesin sonuçlar sağlarken akışı korur.
Çoklu Denetim Modları
Çoklu kart, karma kart ve karma malzeme kontrollerini destekler. Çeşitli açı ve konumlardaki dönüşleri tanımlar. Kötü işaretleri otomatik olarak atlar. Bu esneklik, ekstra adımlar gerektirmeden kapsamlı ve verimli denetimler için farklı PCB kurulumlara uyar.
| Şartname
| Model | I.C.T DIP Ters Çevrilmiş Kamera Çevrimiçi AOI AI-4540 (THT Lehimlemeden Sonra) | I.C.T DIP Ters Çevrilmiş Kamera Çevrimiçi AOI AI-4540L (THT Lehimlemeden Sonra) |
| FOV | 49*41mm |
| Çözünürlük | 20um |
| Kamera | 5 milyon |
| Işık | RGB + W ışık, 4 renkli entegre |
| Denetim hızı | 0,23 saniye/FOV |
| PCB incelemesini karıştırma | Arama programını otomatik olarak destekleyin. |
| PCB boyutu | Üç bölümlü parça: 50*50-350*400mm Tek bölümlü parça: 50*50-450*400mm | 50*50~550*650mm |
| PCB Yükseklik | Üst:110mm(150mm isteğe bağlı), Alt:25mm |
| PCB kalınlık | 0,3 ~ 6,0 mm |
| PCB Kenar | 3,0 mm |
| PCB Çarpıklık | ±3,0 mm |
| PCB ağırlık | Maksimum:10Kg |
| konveyör yükseklik | 750&900±20mm |
| Görüntülemek | 23,8 inç FHD ekran |
| Veri çıkışı | Otomatik oluşturulan istatistik analizi SPC'si |
| Özel fonksiyon | Elemanların otomatik aranması ve hızlı programlama |
| Güç | AC220 50/60Hz,5A |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.

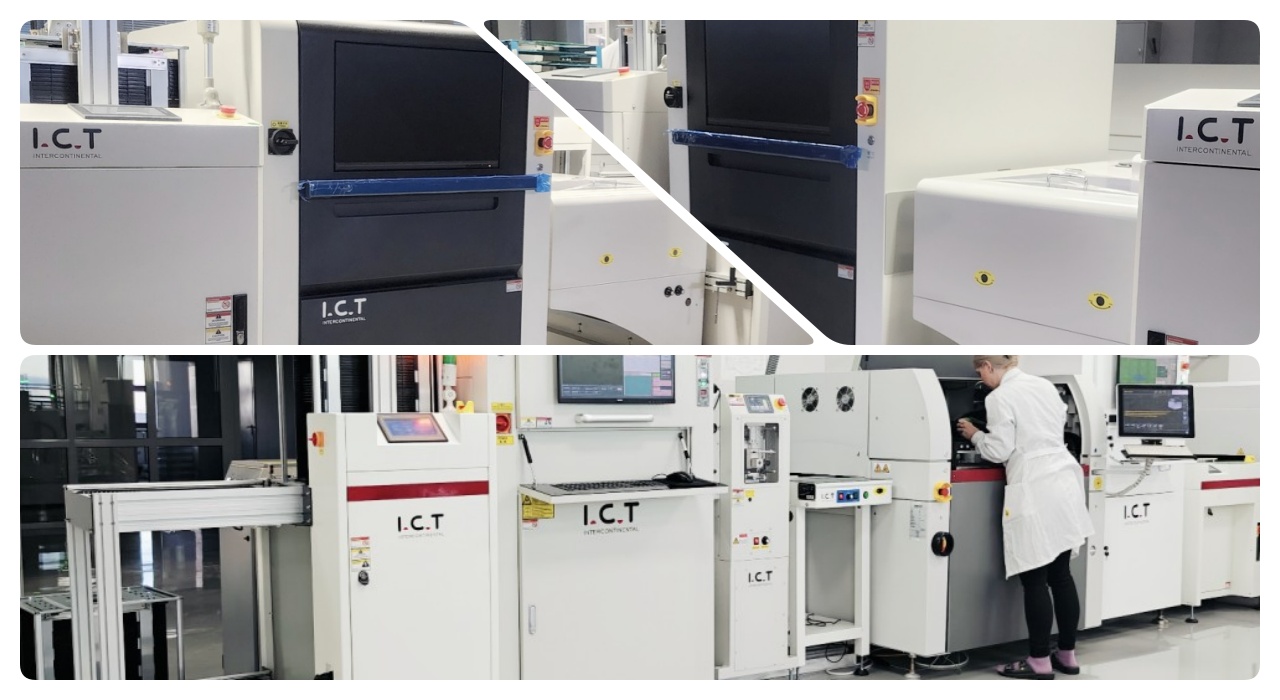

| DIP Hattı Ekipman Listesi
DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
Otomatik Ekleme Makinası | DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. |
Dalga lehimleme makinesi | THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. |
Seçici lehim makinesi | Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular |
Dalga Sonrası Satır İçi AOI | DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
röntgen | THT bileşenlerdeki dahili lehim kalitesini ve gizli kusurları kontrol eder. |
BİT test cihazı | Birleştirilmiş PCB'in elektriksel performansını ve bağlantısını test eder. |
Kayış montaj hattı | Verimli montaj ve denetim için PCB'leri DIP hattı boyunca sorunsuz bir şekilde taşır. |
| Müşteri Başarısı Videosu
AI-4540 aoi makinelerine yönelik pazarlama videomuz, esnek PCB kullanım için üç bölümlü rayı vurgulayarak şık dış tasarımını sergiliyor. Yüksek hassasiyetli kamera ve aydınlatma sistemini gösteren iç yapıya dalıyor. Kararlı çalışma için güvenilir bileşenlerin vurgulandığı elektrik kutusu görüntülenir. Gerçek zamanlı kusur tespiti ve düşük yanlış alarmlar gibi önemli satış noktaları öne çıkar. Tek tıklamayla tanımlama, hızlı kurulum ve toplu değişiklikler de dahil olmak üzere çeşitli programlamanın önemli noktaları gösterilir. Bu video, makinenin hatlara nasıl sorunsuz bir şekilde entegre olduğunu, verimliliği optimize ettiğini ve dünya çapındaki elektronik üreticileri için yüksek kaliteli çıktılar sağladığını gösteriyor.
| Servis ve Eğitim
I.C.T, AI-4540 aoi makineleri için kapsamlı servis ve eğitim sunar. Global ekibimiz, kesinti süresini en aza indirmek için kurulum, bakım ve uzaktan yardım işlemlerini gerçekleştirir. Eğitim, yerinde veya çevrimiçi olarak programlama, çalıştırma ve sorun gidermeye ilişkin uygulamalı oturumları içerir. Personelinizin hızlı bir şekilde beceri kazanmasını sağlayarak sorulara hızlı yanıt vermeye odaklanıyoruz. Bu destek, fabrikaların sorunsuz çalışmasına, kaliteyi artırmasına ve üretim ihtiyaçlarına etkili bir şekilde uyum sağlamasına yardımcı olur.
| Müşteri Yorumları
Müşteriler I.C.T aoi makinesini hassasiyetleri ve güvenilirlikleri nedeniyle övüyorlar. Uzman kurulumlar ve hızlı düzeltmeler için mühendislerimizi takdir ediyorlar. Güvenli paketleme ve zamanında nakliye, hasarı önleyerek yüksek puanlar kazandırır. Sorunlara hızlı yanıt vermek güçlü güven ve ortaklıklar oluşturur.
| Sertifikamız
I.C.T CE, RoHS, ISO9001 ve çeşitli patentlere sahiptir. Bunlar güvenliği, çevreye uyumu ve kalite standartlarını sağlar. Aoi makinelerimiz güvenilir performans için küresel kuralları karşılar. Patentler, derin öğrenme teknolojisi gibi yenilikleri koruyarak gelişmiş, korumalı çözümler sunar.
| I.C.T ve Fabrikamız Hakkında
I.C.T, kendi bünyesinde Ar-Ge ve üretim yapan lider bir elektronik firmasıdır. 20'si mühendis olmak üzere 89'u aşkın personelden oluşan ekibimiz, 12 yılda hızlı bir büyüme sağlıyor. Tam SMT çözümlerle 72 ülkede 1600 müşteriye hizmet veriyoruz. 12.000 m²'lik fabrikamız, yüksek ürün kalitesini korumak için sıkı testler ve ISO9001 sistemleri kullanıyor.
