I.C.T- A40
I.C.T
Kullanılabilirlik Durumu: | |
---|---|
Miktar: | |
Genel Bakış
Giriiş:

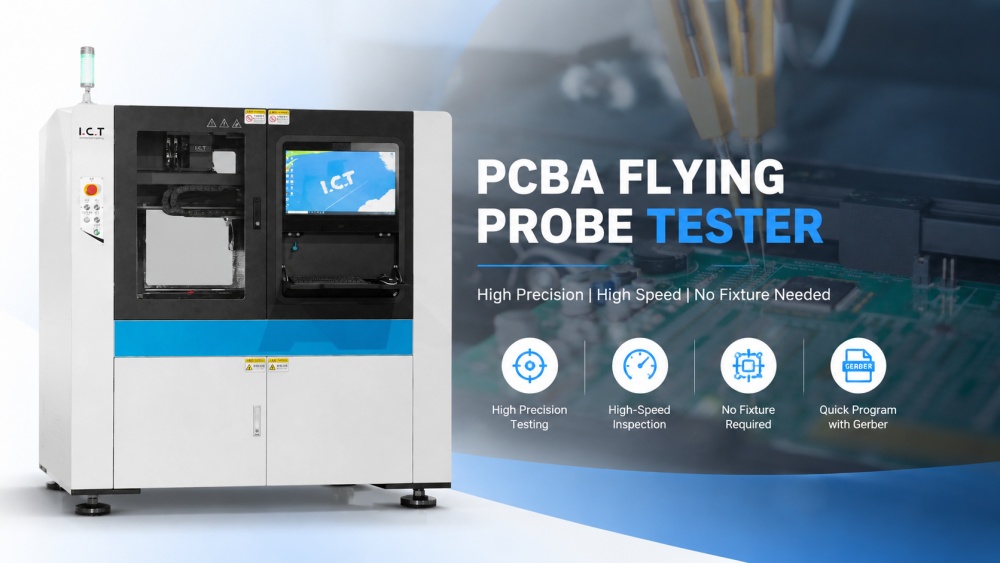

I.C.T A40 Uçan Prob Test Cihazı, monte edilmiş devre kartlarındaki ürün üretim hatalarını analiz etmek için yüksek hızlı bağımsız bir uçan prob kombinasyonu kullanan bir uçan prob inceleme sistemidir.
Sistem, tahrik alanındaki deneyim ile yüksek hassasiyetli uçan prob konumlandırma ve denetim teknolojisini birleştirir.Ekipman yalnızca yüksek hassasiyet ve yüksek hızlı algılama sağlamakla kalmaz, aynı zamanda daha iyi algılama kapsamına da sahiptir.
1. Ürün test ihtiyaçlarına göre, test edilen PCBA'nın açılışta tespiti için çeşitli devre fonksiyon testleri eklenebilir;
2. Arka taraf testleri özelleştirilebilir ve konektör üzerinde pime özgü iletim ve yalıtım testleri yapılabilir;
3. Müşterilerin özel ihtiyaçlarını karşılamak için yazılımın derinlemesine araştırılması ve geliştirilmesi, büyük veri işleme, MES ile yerleştirme, dinamik veritabanı ve API arayüz paylaşımı sağlayabilir;
4. Yazılım basit ve sezgiseldir, CAD tasarım dosyalarının içe aktarılmasını destekler, test dosyalarını ve verilerini otomatik olarak oluşturur ve programlanması kolaydır;
5. Geleneksel iğne yatağı testiyle karşılaştırıldığında uçan prob testi daha fazla esnekliğe ve test içeriğinin yüksek kapsamına sahiptir;
6. Hiçbir fikstür gerekli değildir, doğrudan test edilebilir veya fikstür testiyle uyumlu olabilir;
7. Yeni yumuşak inişli iğne aşağı teknolojisi, hızı etkilemeden PCBA ile temas halinde oluşan izleri en aza indirebilir;
8. Farklı bileşenler ve PCBA ile maksimum uyumlu, ayarlanabilir basınç probu.
PCBA Uçan Prob Test Cihazının Test Prensibi:
Devre İçi Test - ICT: UUT'ye güç verilmediğinde, kart üzerindeki bileşenler ve bağlantılar uçan problardan geçen elektrik sinyali ile tek tek ölçülür.Test sonuçlarını standart numune şablonuyla karşılaştırın.Örnek şablon ya içe aktarılan CAD tasarım dosyasından ya da bir 'altın tahtanın' otomatik öğrenmesinden alınmıştır.
Test Sinyali: UUT uygulamasına ve cihazın farklı karakteristiğine göre, DC sinyalini veya farklı frekanstaki AC sinyalini uygulamayı seçebilirsiniz.
Statik Gerilim Testi - Vnod: UUT'ye güç verildiğinde devrenin her noktasındaki gerilim sırayla ölçülebilir.Bu test modu özellikle kullanılmış kart onarımı için uygundur.
SMT PCBA Uçan Prob Test Cihazının Özellikleri:
Üstten uçan probların sayısı | 4 |
Manyetik Sabit Yardımcı Prob Sayısı | 2 |
Manyetik Sabit Destekçi Sayısı | 4 |
Min.UUT boyutu | 35mm |
Maks.UUT boyutu | 610*480mm |
UUT'taki En Yüksek Bileşen | 50 mm |
X/Y maks.hız | 1000 mm/sn |
XYZ Ekseni Çözünürlüğü | 1μm |
Minimum bileşen boyutu | İngiliz ölçü birimi 0201(0,6*0,3 mm), Seçenek:01005 |
Prob temas kuvveti aralığı | 70g~230g |
Probun yumuşak dokunuşu | Evet |
Boyut | W1760*D1610*H1500mm |
Ağırlık | 1.450 kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam etmektedir, teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
